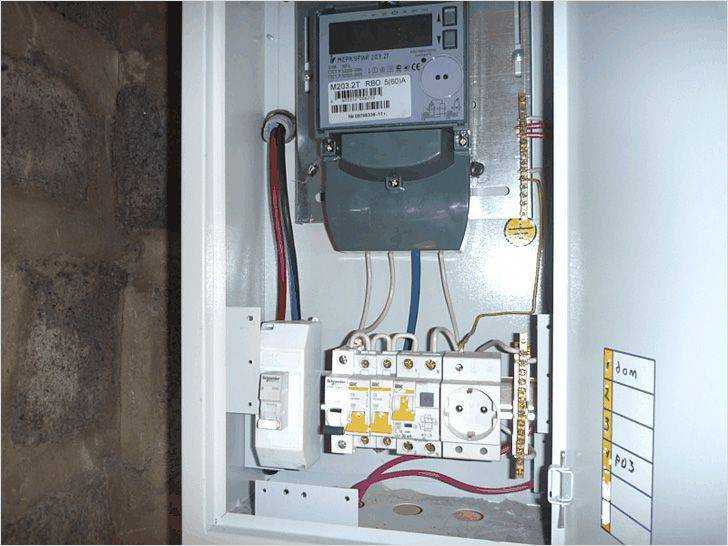

Электрический щиток в гараж: подробный рассказ про выбор комплектующих элементов, сборку и установку прибора

Подключение гаража к электросети

Многих автовладельцев волнует вопрос, нужен ли проект электроснабжения гаража. Если к гаражу необходимо подключить 220 В, то сделать это можно самостоятельно. В гаражном кооперативе для подключения к гаражу нужно обратиться к председателю для получения техусловий. Индивидуальный гараж, находящийся во дворе у хозяина обычно подключают от квартиры с помощью СИП (самонесущего изолированного провода). Подробнее о проводке в ГСК рассказывается в статье «Проектирование электроснабжения гаражного кооператива – правила и возможные ошибки». Отдельно стоящий гараж можно подключить по заявлению, но сделать это можно только в том случае, если он существует официально, а не является «самостроем». В такой ситуации в составлении однолинейной схемы электроснабжения гаража нет необходимости. Разрешённая мощность в этом случае будет 15 кВт. Для подключения трёхфазного питания 380 В необходимо получить разрешение и технические условия на электроснабжение гаража в электрокомпании и следует составить проект подключения электричества. Это лучше поручить профессионалам. При самостоятельном проектировании электропитания возможны ошибки в расчёте кабелей, трассе прокладки или в оформлении проекта. Это приведёт к тому, что стоимость проектирования электроснабжения значительно возрастёт.

Подключение кабеля

СИП (cамонесущий изолированный провод) Если гараж находится в гаражном кооперативе, то подключение обычно происходит централизованно всем членам кооператива по одним техническим условиям.

Подключиться во дворе своего дома или квартиры лучше всего самонесущим изолированным кабелем (СИП). Можно спроектировать и выполнить подключение электроснабжения гаража обычным кабелем, но сам по себе он недостаточно прочен, а способ, предусматривающий натяжение стальной проволоки и подвязывание кабеля к ней, морально устарел.

В земле кабель прокладывается в траншее, обычно при постройке дома.

Как сделать электропроводку в гараже своими руками — пошаговая схема

Шаг 1: Подготовка и безопасность

Вынесите из гаража емкости (канистры) с бензином,  а также с керосином или краской (если таковые имеются). По правилам пожарной безопасности заправлять автомобиль в гараже нельзя. Также нельзя и пользоваться промывочными керосиновыми материалами. Если вы все-таки не можете соблюсти эти правила, то помещение будет отнесено в классу В-la, а значит при установке проводки должны использоваться газоводопроводные трубы, а все лампы относиться к классу взрывобезопасных. Также придется все предохранители и выключатели (от осветительных цепей) установить отдельно во взрывобезопасном помещении. Как вариант – на улице.

Шаг 2: Выбираем провод

Для нашей электропроводки можно закупить как медный, так и алюминиевый провод (первый предпочтительнее).

Сколько закупить проводов – об этом лучше спросить у электрика или поинтересоваться у продавца (существуют специальные таблицы по расчету электропроводки). Решаем, какую проводку выбрать лучше (открытую по стенам или скрытую – которая будет спрятана под слоем штукатурки).  Для скрытой требования к изоляции будут ниже (нужен только один слой). Если будет и часть открытой, то кабель понадобится уже с двойной изоляцией.

Шаг 3: Проводим провод через стену

Тянуть линии нужно через трубы с уплотненным заполнителем (волокнистым). Для освещения территории гаража можете купить светильники. Их удобно расположить в проемах стен. Лампы должны быть напряжением не больше 36 В, если речь идет о переносных лампах, то вообще – до 12 В. Для запитки переносных электроприборов можно использовать гибкий провод (он должен быть с медными жилами, плюс резиновая изоляция). Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено. Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.

Шаг 4: Устанавливаем розетки

Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями  (чтобы не было перегрузки при подключении). Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны. Либо закупить розетки с учетом пожарной безопасности помещения. Подобные устройства желательно установить в большом количестве (по всему периметру гаража: не бойтесь, их много все равно не будет), а высоту, советуют специалисты, выбрать в метре от пола. Кабель к каждой их них должен быть максимального сечения. Розетки хорошо иметь рядом с дверью и возле ворот (если вам понадобится пользоваться инструментом на улице).

Шаг 5: Занимаемся защитной аппаратурой

Обратите внимание на тип отделочных материалов и проводят они ток или нет, а также учтите, из чего вообще построен ваш гараж (из бетона, камня или металла). Желательно защитить себя от пожара защитной аппаратурой. Кабели внутренней проводки монтируют через электрический щиток (для этого понадобится металлический шкаф небольших размеров с дверцей)

Нужно установить электросчетчик с группой автоматов, подключить к счетчику кабель. Каждый кабель провести к фазному проводу

Кабели внутренней проводки монтируют через электрический щиток (для этого понадобится металлический шкаф небольших размеров с дверцей). Нужно установить электросчетчик с группой автоматов, подключить к счетчику кабель. Каждый кабель провести к фазному проводу.

Прочитайте еще раз все внимательно и воспользуйтесь советами, чтобы потом не думать о ремонте электропроводки.

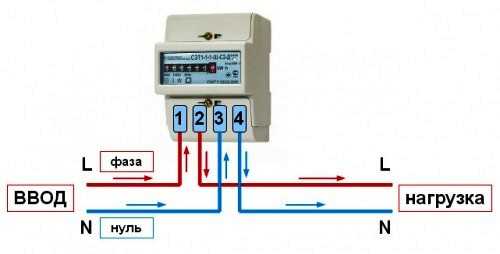

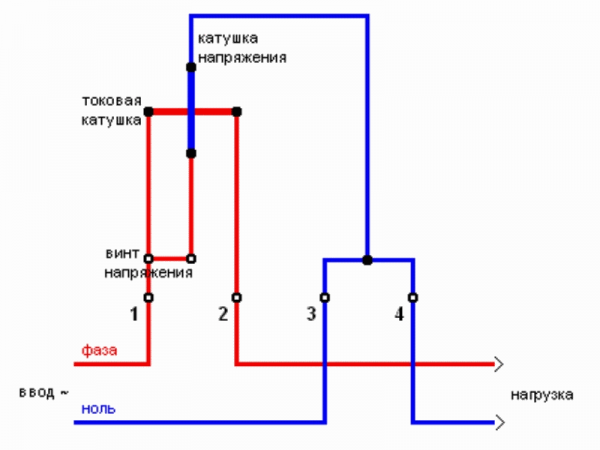

Подключаем однофазный счетчик

Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.

Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.

Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.

Алгоритм работы

Теперь рассмотрим алгоритм монтажа и подключения счетчика.

В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня. Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения

Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться

В противном случае пломба признается недействительной. Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться. Концы зачищаются. СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг. Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт. Для модульного оборудования нужен провод ПВ-1. Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы. Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок. Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.

Когда вся схема собрана, нужно ее протестировать.

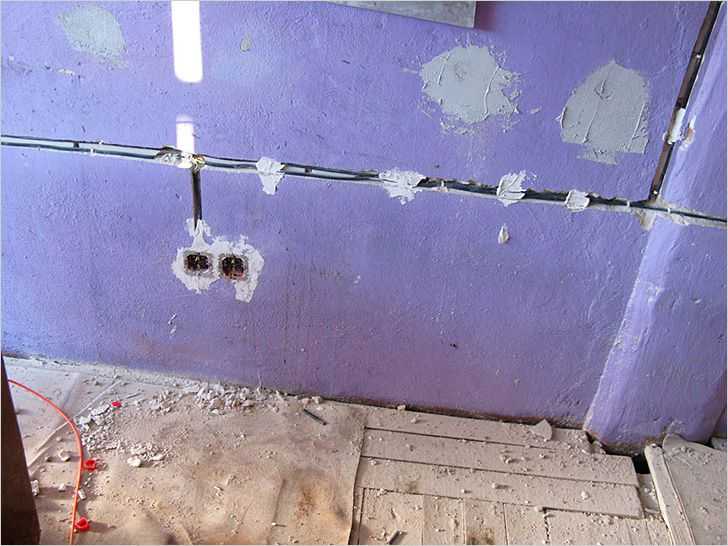

Провести электропроводку в гараже — монтаж

Итак, на данный момент подготовка закончена. Разметка под светильники, розетки сделана (это мы делали, когда прикидывали что, где установить, и считали, сколько требуется кабель-канала) можно приступать к монтажу.

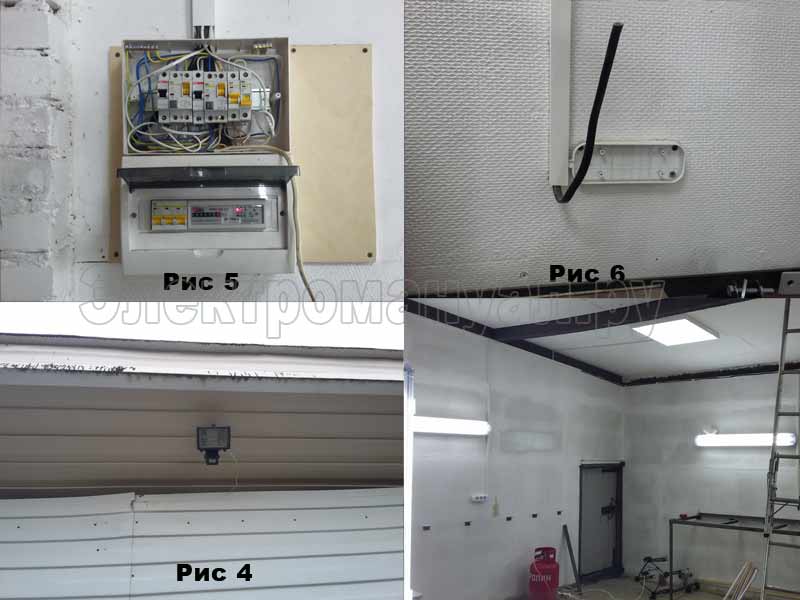

Рис. 4, 5, 6. Электропроводка в гараже — монтаж.

День первый. Устанавливаем розетки, светильники на предварительно размеченные места (не буду расписывать, как это делать, с этим справится практически любой человек). Далее нарезаем кабель-канал и крепим по стенкам до электро-установочных изделий.

Небольшой совет

При нарезке и креплении кабель-каналов помечайте крышку и основание, например 1-1, 2-2 и так далее, что-бы потом не искать, какая крышка от какого кабель канала.

Внимание!!! Не подключаем вводной кабель к щитку до окончания и проверки электромонтажных работ. Все работы проводим на обесточенном электро-оборудовании!

День второй. Собираем и устанавливаем электрощит (автоматы в щиток крепятся на DIN-рейку, так что с этим сложностей не возникнет рис. 5). Дальше начинаем протягивать кабель от розеток и светильников до щитка. Оставляем запас кабеля возле розеток примерно 10-15 см, у электро-щитка и светильников — 20-30 см. (в общем можно прикинуть по месту рис 6). Не забываем маркировать кабель возле щитка, например вентиляция, светильники, 1 группа розеток и т. д. А то потом придется прозванивать, какой кабель куда проложен. В нашем случае одно помещение и мало групп, даже если забыли про маркировку, можно исправить за 10 мин. Но если речь идет о нескольких помещениях и счет групп идет на десятки, то можно убить несколько дней.

Небольшой совет. При укладке кабеля, что-бы он не вываливался с кабель-канала, купите стальную пружинную проволоку ∅ 0.5-1 мм. и нарежьте ее  на 1-2 мм длиннее основания. Проволокой можно временно крепить кабель, вставив ее в распор между внутренними стенками кабель канала.

День третий. Едим в гараж. Подключаем розетки, светильники, зачистив и подогнав кабель по месту. Кто не знает, как это делать, можно прочитать в статье «Как подключить розетку». Далее у нас есть принципиальная схема разводки электропроводки в гараже, подключаем все провода согласно нашей схеме. Не спешим подключать вводной кабель. Берем отвертку и еще раз проверяем, что каждый провод у нас хорошо прикручен (можно подергать за кабель, что бы убедиться, что он не вываливается). Дальше проверяем то, что мы сделали, на короткое замыкание. Для этого можно воспользоваться мультиметром. Теперь, когда мы убедились, что все сделано правильно, подключаем вводной кабель к автомату и звоним местному электрику, пускай включает рубильник. После звонка берем индикаторную отвертку или мультиметр и проверяем, появились у нас три фазы, если да, то включаем вводной автомат, при этом остальные автоматы отключены. На счетчике загорятся три светодиода, поочередно включаем все группы. Да будет свет!!! (рис. 7)

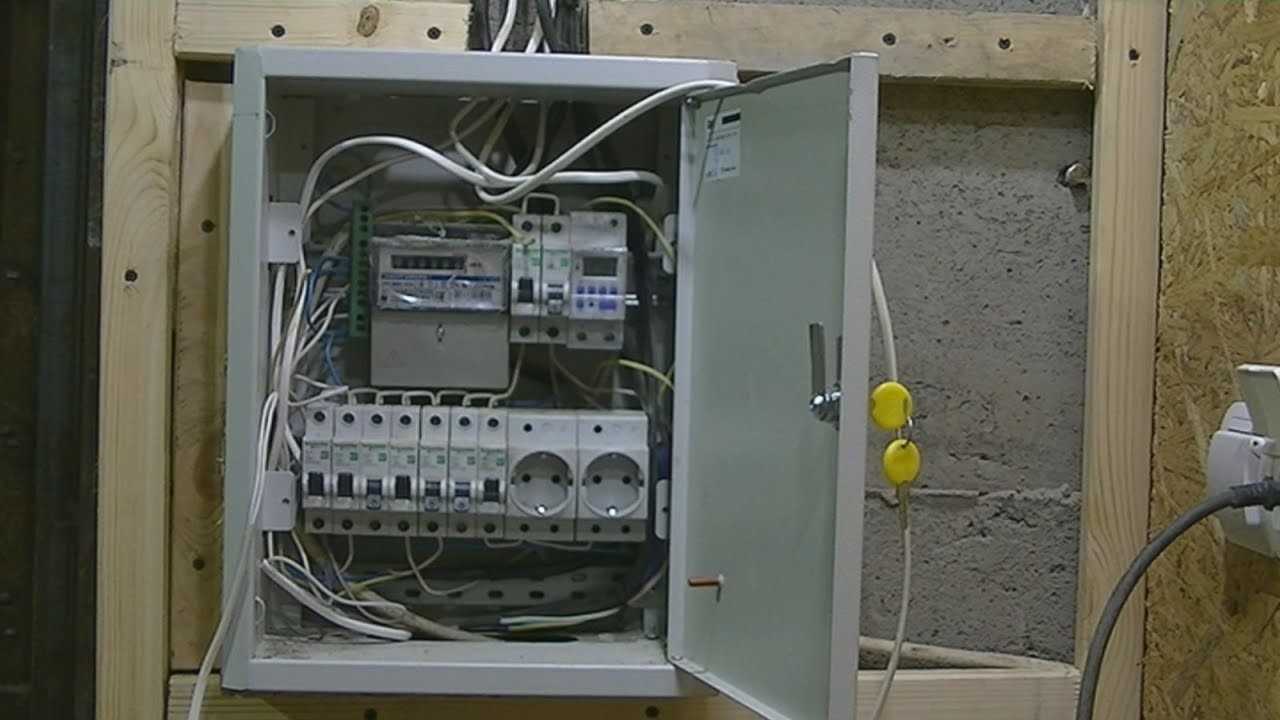

Рис. 7. После монтажа электропроводки в гараже

Необходимо ли УЗО в электрощитке гаража

Устройство защитного отключения (дальше УЗО), для большинства людей, которые не разбираются в электроустановках, совершенно непонятно. Со временем, введя в СНиП, их сделали обязательными в электрощитах. Увы, некоторые люди, всё равно называют их «автоматами» и продолжают критиковать их высокую цену. Но, узнав их реальное предназначение, то прекращают возмущаться.

Если АВ выключатель предназначен для защиты проводки от перенапряжений и коротких замыканий, то УЗО специализировано на защите любых живых существ от поражающих факторов тока. Из-за чего у владельцев гаражей не должно оставаться и сомнения о целесообразности УЗО.

Основным показателем УЗО — это величина дифференциального тока утечки, при которых прибор и будет срабатывать. Принцип работы его заключается в том, что УЗО сравнивает ток на входе и выходе из щита, которые при нормальных условиях работы должны быть равными. Но когда они не равны, значит имеется утечка, которая может проходить через человека. Следовательно, УЗО и срабатывает на таких утечках, при которых не произойдет смертельный исход.

Что такое противопожарное УЗО

Противопожарным УЗО становится при дифференциальном токе срабатывания от 100 mA до 300 mA. Следует подчеркнуть, что данный прибор не спасет человека от поражающих факторов, учитывая, что от 10 mA и выше уже можно считать опасной для здоровья током, а больше 50 mA уже признано считать смертельно опасным. Для защиты человека от поражения током лучше устанавливать УЗО со срабатыванием 30 mA.

Противопожарные же УЗО предотвращают уже очень большие утечки тока, которые могут привести к возгоранию.

Электрика в гараже…

Как два пальца Не суюсь даже

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Какое устройство можно установить в гараж

Металлический учетно-распределительный навесной щит

Электрические щитки изготавливают из пластмассы и металла. Можно монтировать пластмассовый корпус, но учитывая количество металлических предметов в гараже, лучше отдать предпочтение боксу из металла, это будет более безопасно. Также стоит упомянуть о повышенной сопротивляемости механическим повреждениям.

Если гараж не отапливаемый, в воздухе периодически скапливается высокая концентрация влаги, что способствует образованию на корпусе из металла коррозии. Чтобы предотвратить развитие этого неприятного явления, климатическое исполнение щитка должно быть дополнительно оснащено УЗ. Эти устройства специально предназначены для неотапливаемых помещений и работают в диапазоне температур от -40 до +40 градусов.

Дополнительно корпус должен оснащаться запорным устройством, к болту которого подключается заземляющая деталь.

Главным образом электрощиток необходим для размещения в нем приборов защиты и электросчетчика. Прежде чем приобрести определенную прибор учета потребляемой электроэнергии, нужно у консультанта поинтересоваться, какая из представленных моделей будет исправно работать в гаражных условиях.

Самое распространенное оборудование – однофазное электромеханическое с максимальным током 50 А. Электросчетчик должен быть проверен сотрудниками РЭС и опломбирован.

Достаточно часто владельцы гаражей при проведении электроэнергии не используют магазинный ящик для хранения в нем всех приборов управления. Чтобы сэкономить деньги, они делают электрощиток в гараже своими руками из текстолита или гетинакса. На них размещают однофазные пакетники и вешают прибор учета электроэнергии. Пакетники должны быть помещены в черные эбонитовые корпуса.

Это интересно: По каким критериям выбирают светильники при проектировании освещения?

Как правильно подключить УЗО

УЗО на линию питания силовых розеток устанавливается таким образом, чтобы через него коммутировалась не только фаза, но и ноль. Только в этом случае оно выполняет свою дифференциальную функцию и сравнивает втекающие и вытекающие токи. На основании этого сравнения в приборе вырабатывается разностный сигнал, управляющий отключением линии от нагрузки.

Устройство защитного отключения (УЗО) можно подключать как до автомата так и после. Оба варианта будут верными, УЗО будет выполнять защиту электрической цепи от токов утечки в том и другом случае.

При коммутации проводов их концы, идущие от автомата, подводятся к верхним клеммам корпуса УЗО. От нижних контактов отводятся проводники, поступающие в линейную цепь и далее – в нагрузку.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

1. Плоскогубцы.
2. Кусачки.
3. Рулетка.
4. Хозяйственный нож.
5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Необходимые элементы электропроводки

Есть ряд аппаратов и устройств, которые обязательно должны быть в гараже:

1. Счётчик электроэнергии. Если подключение гаража производится от квартиры, то электросчётчик не нужен.
2. Вводной автомат. Отключает электроэнергию в гараже при коротком замыкании или токах перегрузки. Ток автомата определяется по разрешённой мощности в кооперативе. Если подключение произведено от частного дома или квартиры, то ток автомата выбирается не больше вводного автомата в квартире или частном доме.
3. УЗО (устройство защитного отключения). Оно отключает электропитание от сети при появлении тока утечки на «землю» или человека.
4. Понижающий трансформатор. Если в гараже есть смотровая яма, то стационарные и переносные светильники в ней должны быть на пониженное напряжение. По ГОСТу вторичная обмотка трансформатора должна быть заземлена. Иногда к светильникам 12В подключают зарядное устройство для аккумулятора, если в нём есть соответствующий выход.
5. Заземление. Все розетки, светильники и другие электрические приборы необходимо заземлять. К примеру, в металлическом гараже заземлять необходимо весь гараж, а также все металлические части.

Важно! Использовать в качестве заземления нулевой провод категорически запрещается! Можно с помощью автоматов разделить разные электроприборы — отдельно светильники, отдельно розетки. Целесообразно отдельными автоматами включать зарядное устройство и сварочный аппарат

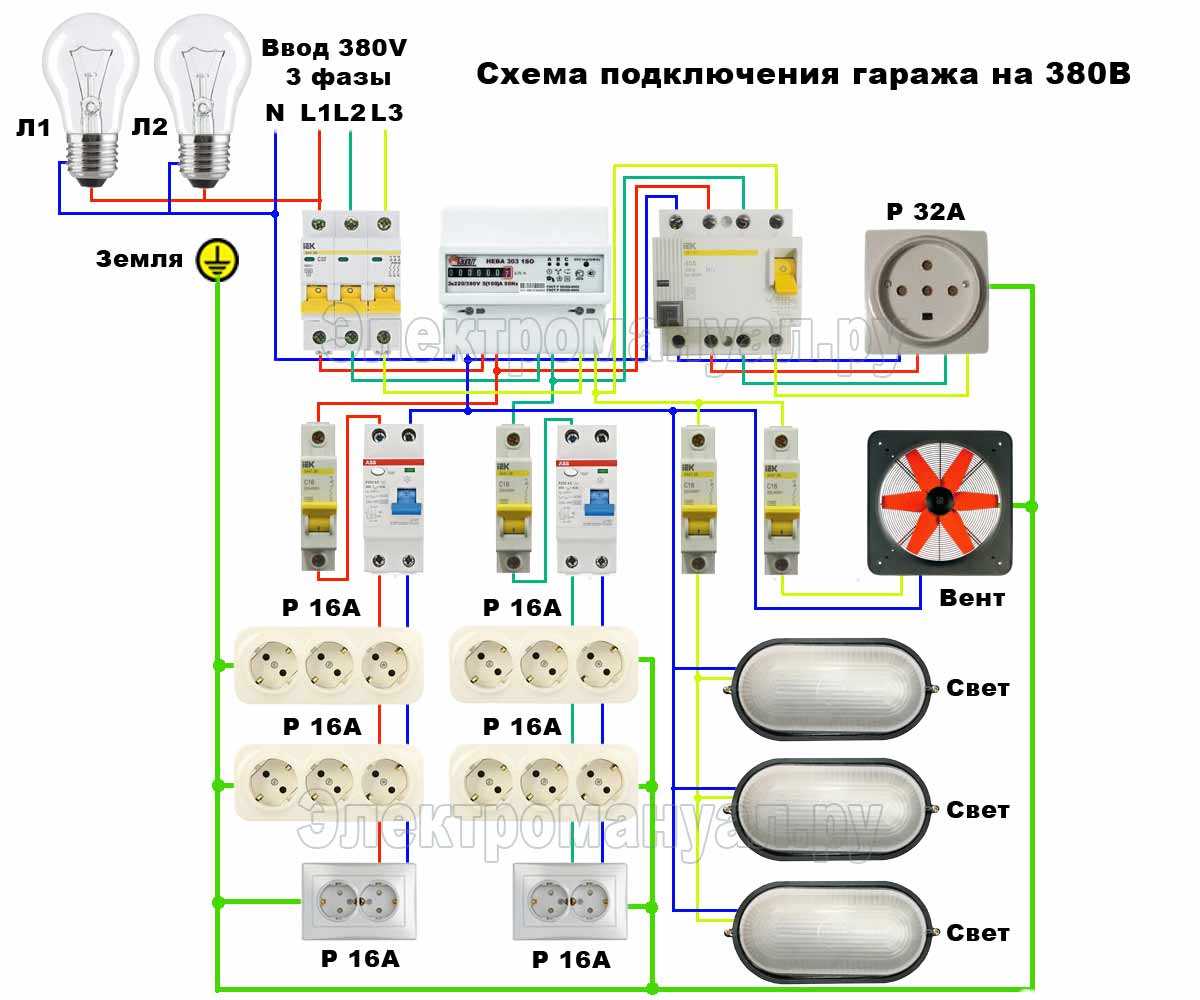

Схема при подключении 380В отличается большим количеством проводов.

Электрощит в гараж своими руками: порядок сборки и монтажа

Монтаж электрощита требует определенных навыков и понимания электроустановок.  Именно из-за этого надо заранее узнать, как его установить. Это даст возможность правильного выполнения работ по монтажу.

Правильный выбор оборудования и инструмента

Некоторые эксперты рекомендуют перед монтажом щита ознакомиться со списком оборудования, которое можно к нему подключить. Электрощит отвечает за работоспособность последующего оборудования:

• лампы — основной источник света, без которого нельзя работать в гараже;
• вентиляция — без нее гараж будет постоянно затхлым и сырым;
• электроинструменты — очень часто автомобилисты используют сварочные аппараты и зарядные устройства, которые не могут работать без щитовой;
• сигнализация — защищает автотранспорт и сам гараж от злоумышленников. Чтобы системы сигнализации работали беспрерывно, необходимо подключить их к щиту.

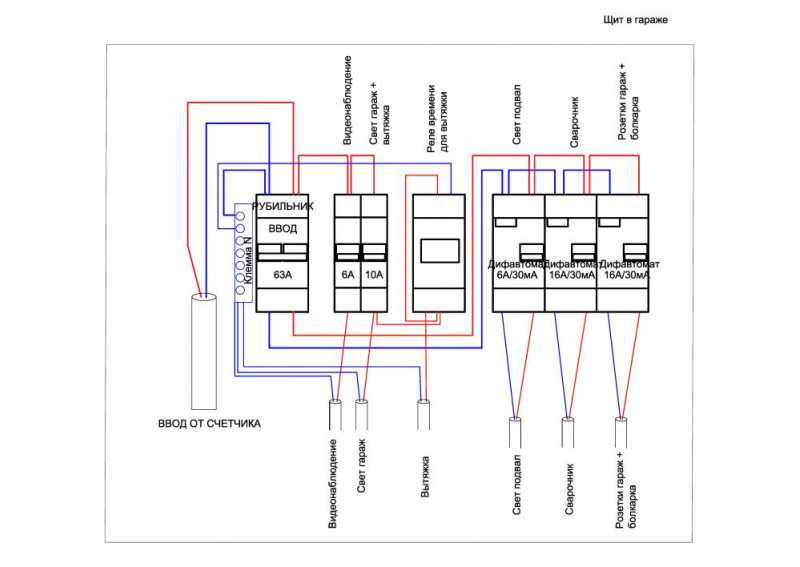

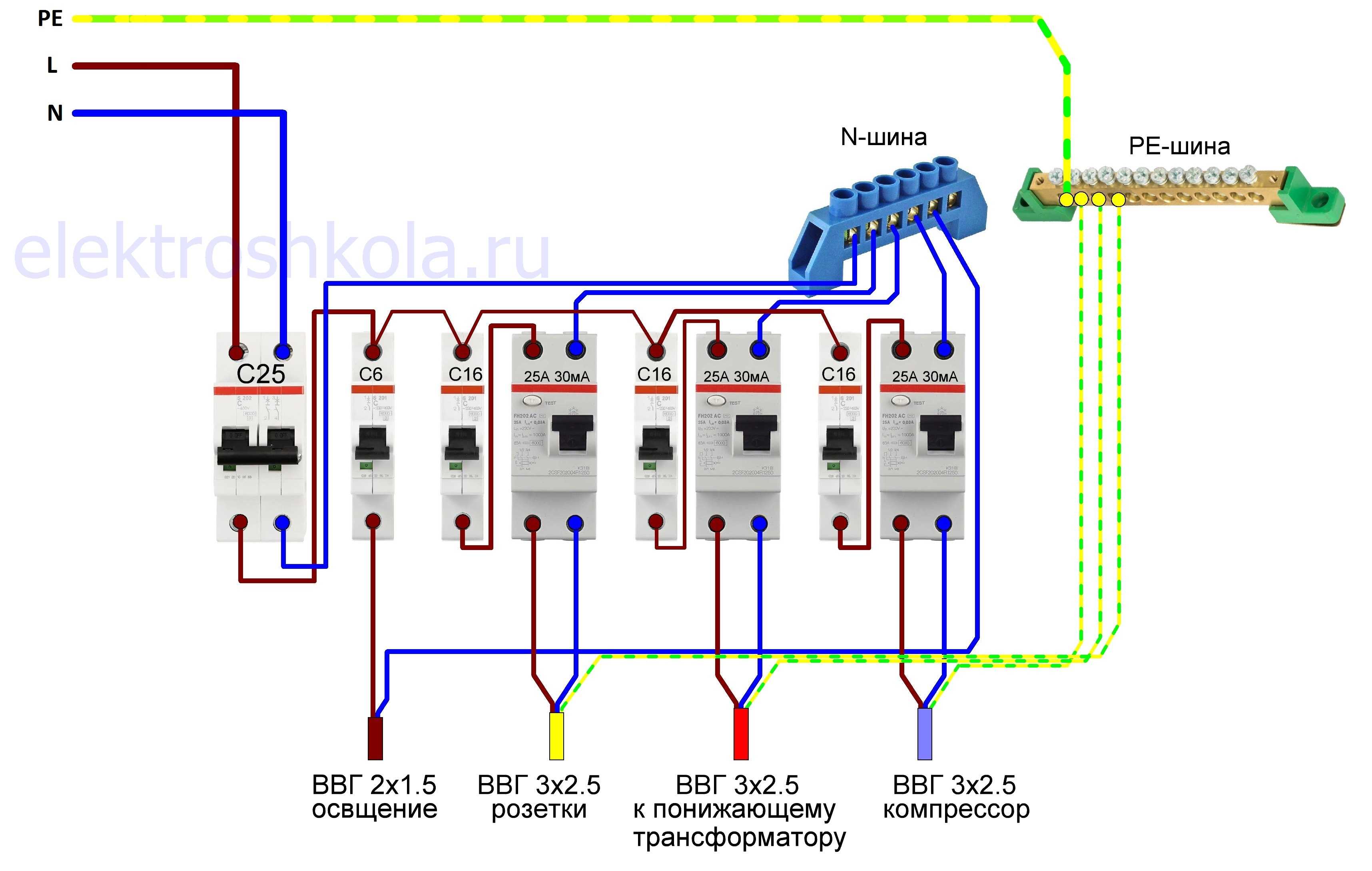

Схема щитка в гараж: проектирование

Для правильного соединения всех компонентов, которые расположены внутри щитка, понадобиться изучить схему подключения. При схематическом составлении плана подключения необходимо учитывать и то, что все будет объединяться через предохранители.

В качестве предохранительных элементов применяют авто-выключатели АВ, которые будут выключать электричество при перегрузке. Для разработки схемы подключения необходимо определить тип используемого автомата. Выбор его зависит напрямую от того, какой будет основная питающая сеть. При однофазной системе напряжения ставится автомат на 220 В, а при трех фазах — на 380 В. Если в гараже будут часто проводить сварочные работы, лучше сразу делать трехфазную сеть.

Помимо данной разработки, на схеме показывают место размещения всех розеток и светильников. Они подключаются посредством установки в схему общего автомата.

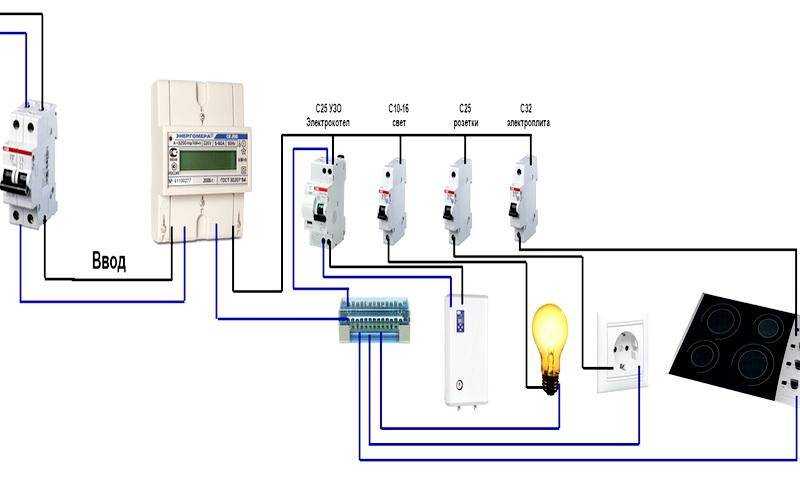

Схема подключения элементов управления коробки

Схема подключения приборов внутри щитка следующая:

• от местного столба прокладывается линия с тремя жилами. Заводится она по спец каналу и заводится вовнутрь щитка. Для каналов, по которым ведутся электрокабели используют трубы из металлопластика;
• во внутренней части щитка, на монтажных планках, подключаются блок предохранения УЗО, КЗ и электросчетчик. После чего монтируется подрозетник, вентиляция и осветительные приборы;
• приборы соединяются в одну цепь последовательно с помощью колодок, после чего подсоединяются к силовым проводам потреблением не больше 25 А.

Сборка электрощитка

Сборка электрощитка проходит в несколько этапов.

Маркировка и размещение автоматики	В основном в электрощитах приборы устраиваются на специальных DIN-рейках, чтобы они были установлены статично и не “ездили”, используют спец ограничители.
Подготовка соединений	Провода необходимо зачистить от изоляции и продеть НВШИ, которые потом спрессовывают. Гребенка для включения автомата и УЗО обязана быть одной и той же марки, как и приборы. Клеммы приборов надо крепить крепко, иначе они греются, и портится изоляция.
Скрепление деталей	На данном этапе электроавтоматика соединяется с УЗО, УЗМ и прочими комплектующими.
Проверка	Щит в гараже необходимо непременно протестировать, дав напряжение на автомат либо рубильник. В конце установки необходимо отметить все рубильники.

1. Установка корпуса. Выбор технологии установки зависит напрямую от типа проводки. Если она открытая, то надо пользоваться подвесным методом, при котором электрощит крепят к стене на высоту до метра. Если прокладка проводов делается в стене, то щиток топят в стену.
2. Подключение счетчика. После установки щита выполняют подключение счетчика. Большинство компаний требуют, чтобы щитовую подсоединяли в сеть напрямую. Это не даст возможность воровать электричество.
3. Установка автоматов подключают к щиту, чтобы самостоятельно можно было отсоединять от электролинии.

Подбираем сечение меди

Привычные рекомендации по подбору кабелей и автоматических выключателей на контур выглядят так:

1. освещение – кабель сечением 1,5мм2, автомат 10А,
2. розетки – кабель 2,5мм2, автомат 16А.

Можно и так, но лучше найти и использовать резервы и сэкономить, нисколько не потеряв в качестве и надежности. К тому же это легко.

Рационализируем линии освещения

Вряд ли Вы поставите в свеженький гараж раритетные и весьма прожорливые лампы накаливания. Скорее всего, свет в помещении будут давать светодиодные светильники. Они же – сверхэкономичные и маломощные.

Например, два линейных мощных LED-светильника по 32Вт (т.е. общей мощностью 64Вт). Необходимое сечение кабеля для их питания легко вычислить по формуле: I(А) = S (мм2)×10.

Посчитаем для нашей мощности 64Вт: 64Вт/220В = 0,29А; 0,29А/10 = 0,029мм2; всего 0,03мм2.Так есть ли смысл тратиться на 1,5мм2? Даже провод вдвое тоньше, на 0,75мм2, обойдется раз в 7-8 дешевле при том, что обеспечивает 25-кратный запас: 0,75/0,03 = 25 раз. Так что смело покупайте для освещения медный провод сечением 0,75мм2.

Заодно не мешает проверить уровень освещенности

Это сделать несложно, зная площадь помещения и технические показатели светильников. Так, стандартные габариты частного гаража 4×6 метров при высоте 2,5 метра, т.е. его площадь составляет 24м2.

Простой расчет количества светильников состоит из двух шагов:

1. вычисление требуемого светового потока;
2. вычисление требуемого количества ламп.

Необходимая величина светового потока в люменах (Лм) рассчитывается с помощью формулы

Световой поток = N×S×H, где:

• N – норма освещенности рабочих поверхностей согласно ДБН В.2.5-28-2006 (для нашего примера возьмем 200 люкс (Лк), так как для складских помещений стандартом рекомендовано от 50 до 400Лк, а при отсутствии необходимости в сверхточных зрительных работах значения 200Лк вполне достаточно),
• S – площадь помещения (в м2),
• H – поправочный коэффициент на высоту потолков (для 2,5-2,7м равен 1,0).

Итак: световой поток = 200Лк×24м2×1 = 4800Лм. У выбранных нами для примера светильников световой поток составляет 2400Лм. Их необходимое количество: 4800/2400 = 2шт.

Вывод – мы правильно выбрали и сами источники света, и их количество.

Переходим к кабелю для розеток

По тому же принципу проверим потребность в сечении 2,5мм2. Бытовые розетки накладного монтажа рассчитаны максимально на 16А. Это 3,5кВт мощности подключаемой техники: U = I×R = 16×220 = 3500Вт.

Как правило, в стандартном гараже, где только хранится автомобиль и проводятся мелкие работы, более мощную технику и не включают. Какой кабель нужен для 16-амперной линии? Помним: I(А) = S(мм2) × 10,отсюда S(мм2) = I(А)/10 = 16/10 = 1,6мм2 (или просто переставить запятую на один знак влево). Т.е., вполне хватит медного кабеля 1,5-2мм2. Но, если хотите перестраховаться, купите стандартный 3×2,5мм2.

Сечения кабельных линий определили, маршруты контуров проложили, каждый промаркировали, метраж подсчитали – пора приступать к формированию наполнения щитка.

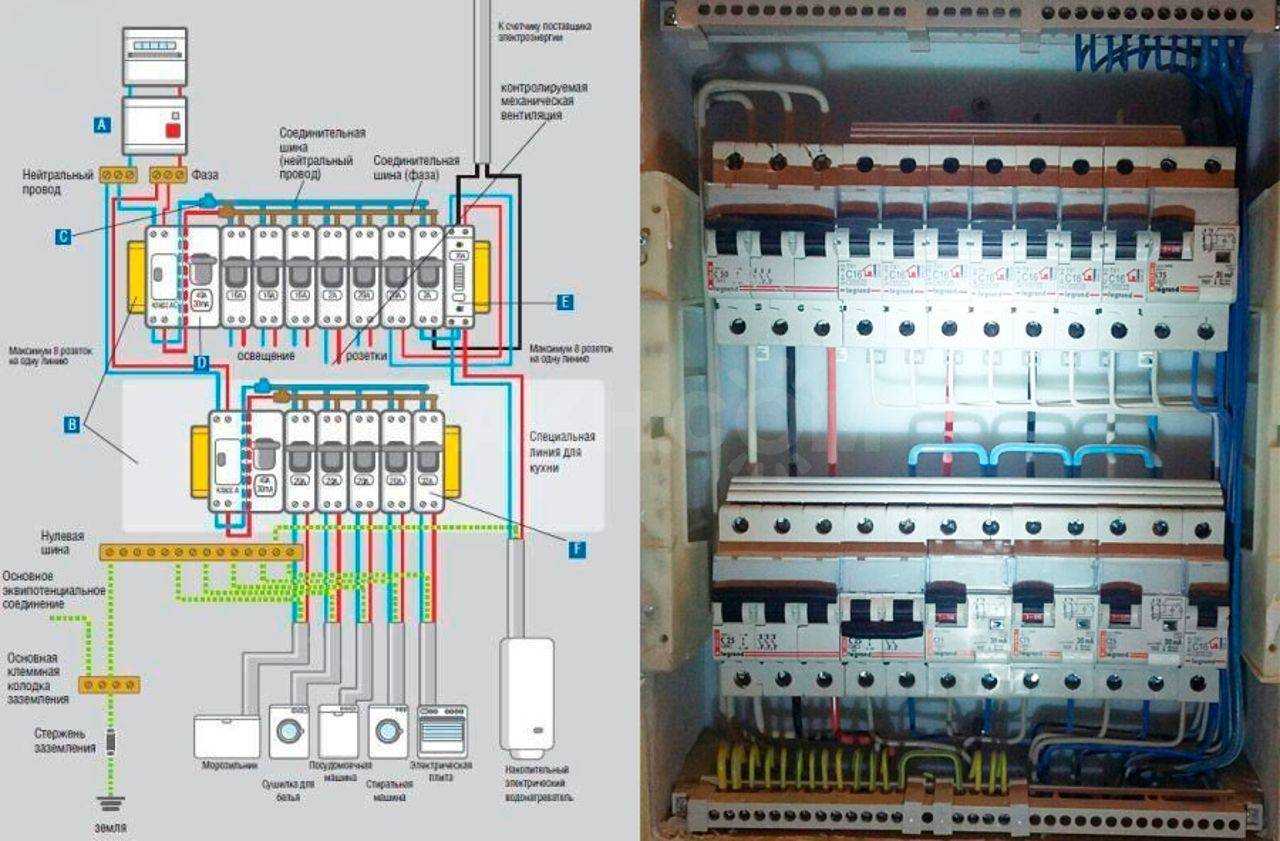

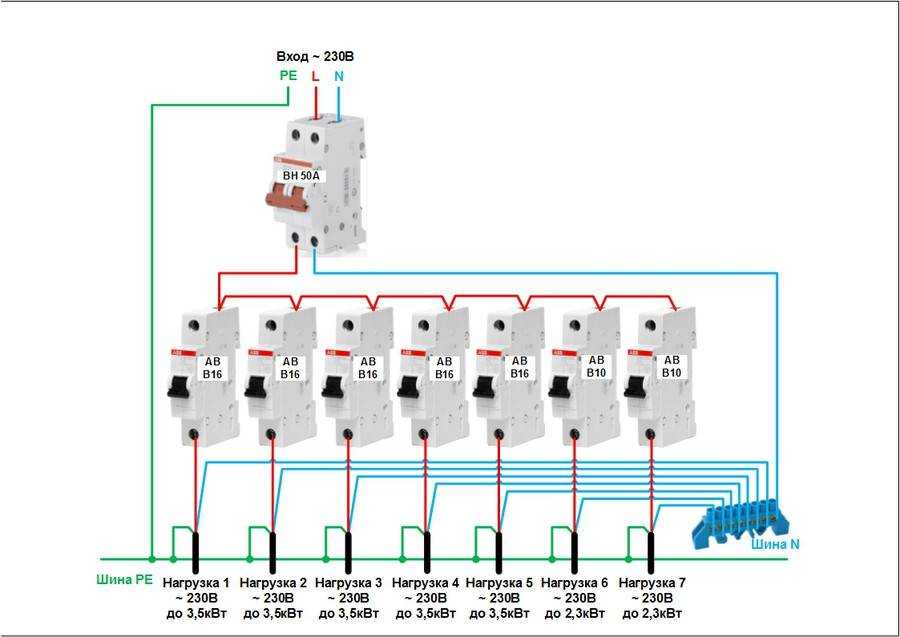

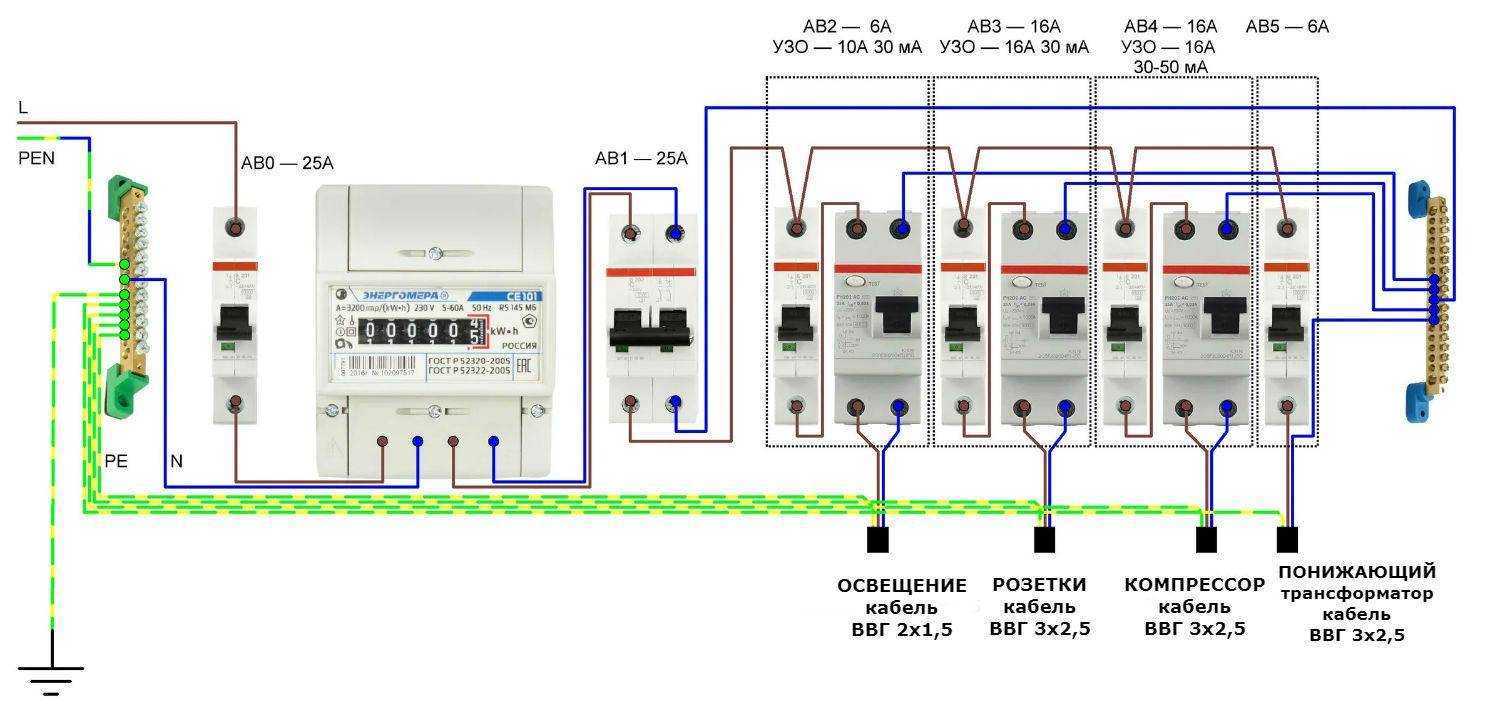

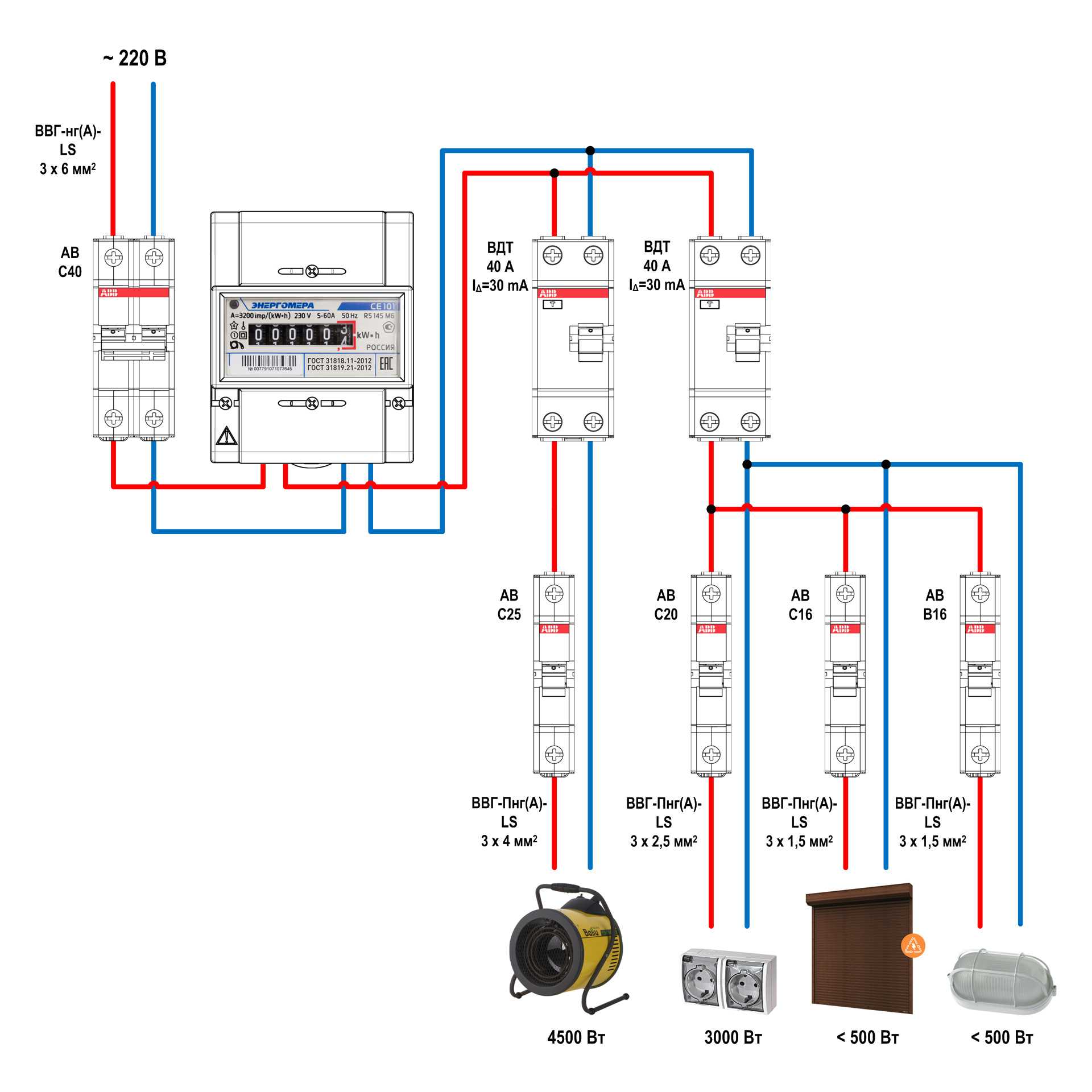

Схема электрощитка

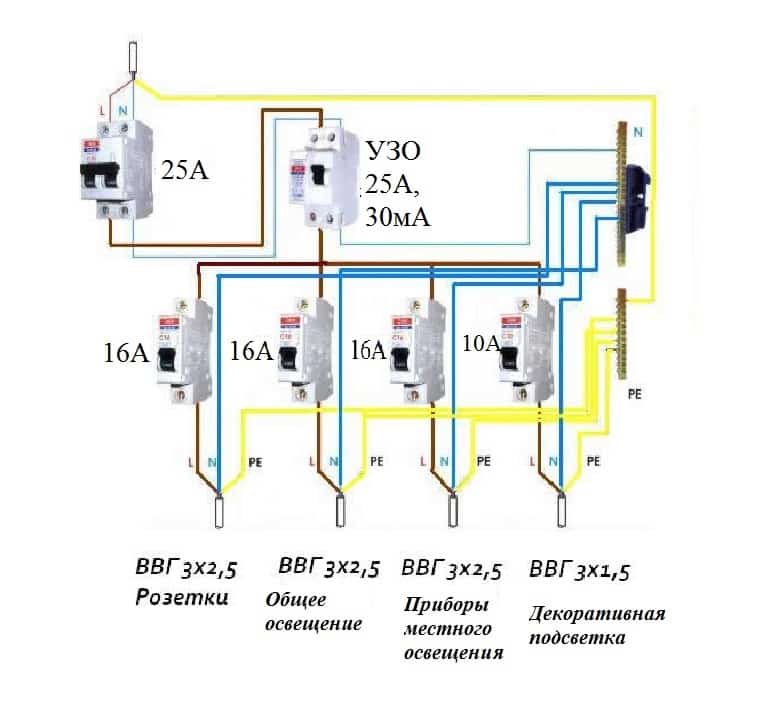

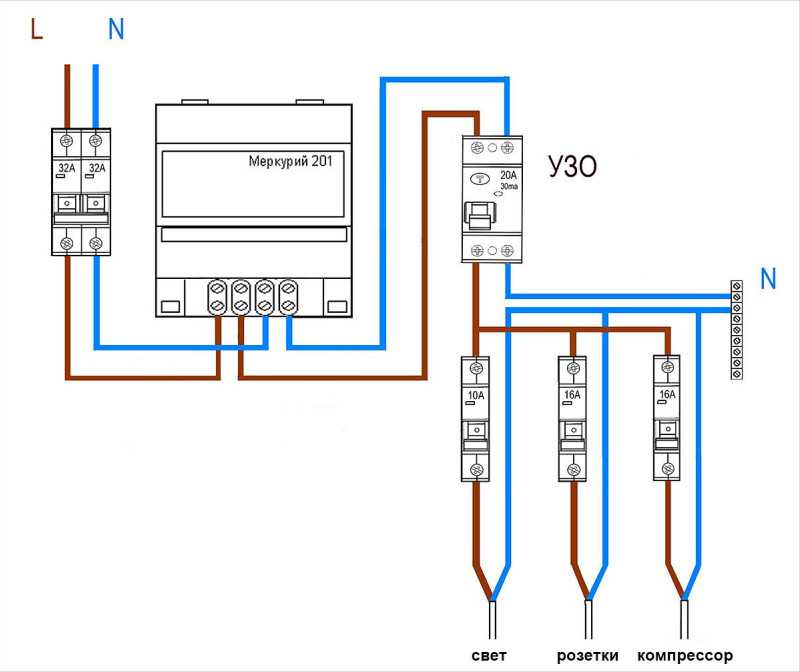

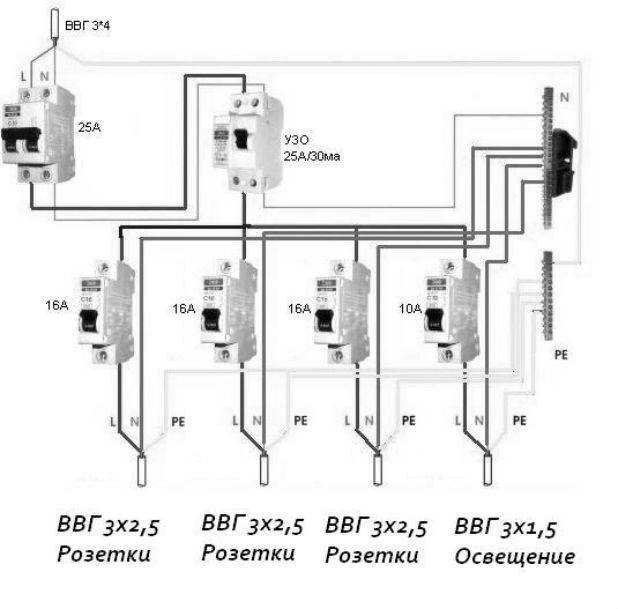

Схема электрощита с УЗО

При построении схемы нужно учитывать, что каждый потребитель должен быть подключен через аппарат защиты. В качестве защиты применяются автоматические выключатели. Помимо распределительных автоматов, необходимо также предусмотреть установку вводного автомата. Его выбор зависит от типа питающей сети. В случае, когда подводится однофазное напряжение, вводной автомат будет на 220 В. Если трехфазное – на 380 В. Выбор типа сети производится исходя из перечня потребителей. Для подключения промышленного сварочного аппарата желательно подвести трехфазную сеть.

Подбор автоматических предохранителей осуществляется согласно типу потребителей и их электрических параметров, таких как напряжение и номинальный ток. Все эти данные указаны в паспорте к оборудованию. Как правило, ток отключения автомата должен быть больше номинального тока аппарата.

Установка розеток в гараже

Кроме бытовых розеток, на которые ставятся дифференциальные автоматы, другие потребители могут быть подключены через обычные предохранители. Обычно допускается подключение электроприемников одной категории через общий автомат. Например, это касается освещения.

Из всего оборудования в гараже сварочный аппарат является наиболее энергоемким потребителем. Поэтому если планируется его использовать, необходимо предусмотреть запас по мощности.

Обычно освещение и бытовые розетки подключаются через предохранитель на 16 А, а промышленный сварочный аппарат ‒ не менее 50 А. На практике следует ориентироваться на результаты расчетов (в случае если приемников одной категории несколько) и на паспортные данные оборудования. Необходимо также предусмотреть как минимум один резервный автомат на 16 А. Для учета электроэнергии ставится счетчик.

Монтаж заземления

Вторым по значимости моментом при проектировании является вопрос заземления. Согласно ПУЭ для гаражей рекомендуется применять систему TN. Следует выполнить контур заземления из металлических круглых прутков диаметром 1,5 см, соединенных стальной полосой. Это в случае если контур отсутствует.

Далее необходимо определиться с корпусом щитка. Существуют шкафы открытого и закрытого типов. Так как гараж является объектом повышенной опасности, где могут в воздухе присутствовать пары горючих смесей, желательно отдать предпочтение корпусам закрытого типа с дверью. Степень защиты не менее IP20. Необходимо отследить, чтобы шкаф был с установленными DIN рейками.

После разработки проекта необходимо узнать, как собрать электрощиток и что для этого нужно.
