При какой температуре кипит хладагент. давление фреона в кондиционере: что об этом нужно знать

Преимущества фреона R507

• может использоваться для ретрофита R-502 с почти полной заменой масла;
• работа во всем диапазоне применения R-502 в силу близости характеристик;
• эксплуатационные расходы меньше, чем с R-502;
• легкий сервис: дозаправка системы может совершаться после каждой утечки;
• безопасен и удобен (классификация безопасности A1/А1 ASHRAE).

Фреон R507, представляющий собой азеотропную смесь гидрофторуглеродных (ГФУ) хладонов: R-125 и R-143a, разработан как долгосрочная замена для ГХФУ/ГФУ смеси — хладагента R-502.

Хладагент R507 является запатентованным экологически более безопасным озоносберегающим хладагентом (ODP=0), исчерпывающей заменой для R-502. Хладон R507 близко соответствует свойствам R-502, что делает его превосходным выбором для применения в системах низко- и среднетемпературного охлаждения.

Что такое фреон? Какими свойствами он обладает?

Фреоны (или хладоны) — углеводороды, активно применяющиеся в различных сферах производства. Главным образом, фреоны используют при изготовлении холодильных агрегатов (холодильники, системы кондиционирования, морозильные шкафы). Долгое время под фреонами подразумевали практически любые хладагенты, в то время как название «Freon» принадлежит конкретному запатентованному углеводороду американской компании DuPont. В СССР хладагенты именовали другим словом — «хладоны».
Специалисты насчитывают не менее 50 видов фреонов с индивидуальным набором свойств и областями применения. В нашей статье мы рассмотрим лишь те из них, которые применяются в работе кондиционеров. Сначала обсудим физические и химические свойства хладагентов.

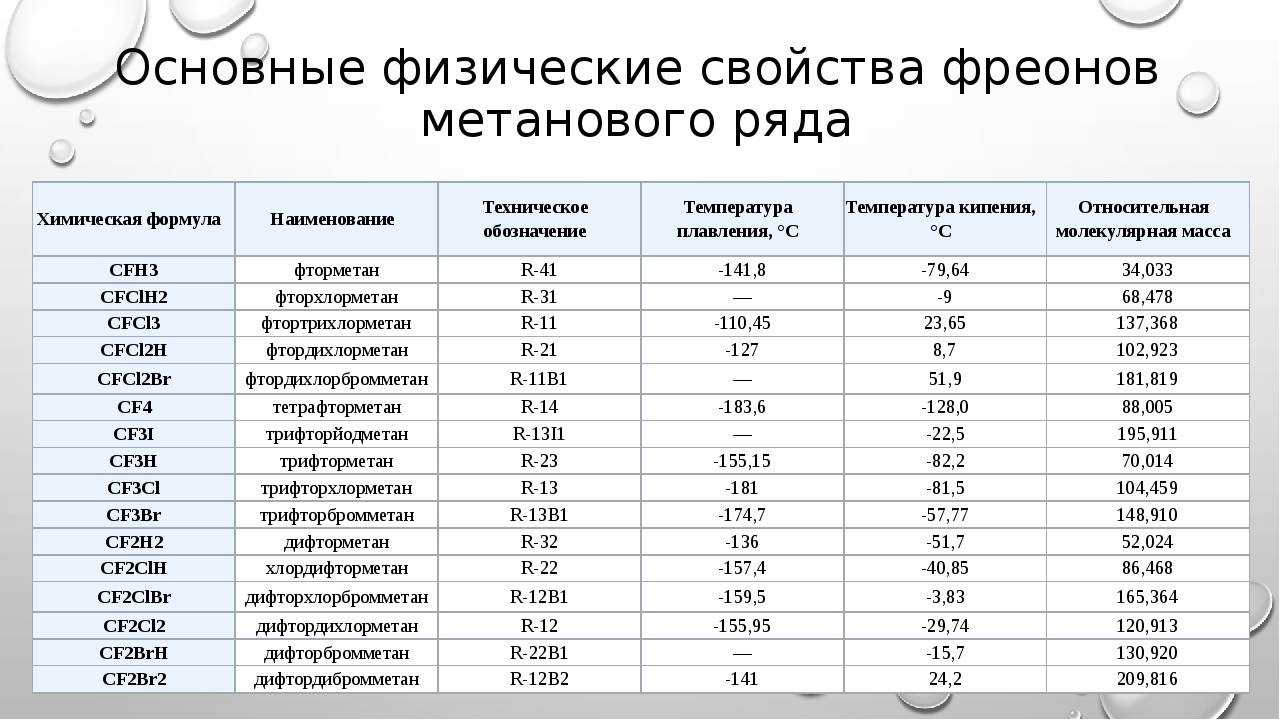

Физические свойства

Главным свойством фреонов, благодаря которому возникает возможность их применения в производстве холодильных машин, является способность поглощать и выделять тепло из окружающей среды. Как правило, фреоны — это бесцветные газы или жидкости, характеризующиеся хорошей растворимостью в неполярных органических растворителях (но почти не растворяются в воде).

Химические свойства

Хладоны — химически инертные вещества: они не горючи и не взрывоопасны (исключение составляет фреон R32 — фреон с низкой скоростью горения, R600А взрывоопасен). Однако, если подвергнуть нагреванию до 250 °С некоторые фреоны, произойдет выделение ядовитого газа фосгена (COCl2).

Влияние фреона на озоновый слой

Фреоны, имеющие в своем составе бром или хлор, оказывают крайне негативное влияние на озоновый слой Земли. Исследователи также отмечают, что такие фреоны являются одним из факторов развития парникового эффекта на нашей планете. В 1987 году Монреальским протоколом производство «вредных» фреонов было запрещено, а от производителей потребовали переходить к более экобезопасным хладагентам. В Евросоюзе и США фреон R-22 оказался под запретом в 2010 году, а в РФ — с 2015 года.
В настоящее время прослеживается тренд полного перехода на производство менее вредных для окружающей среды фреонов — таких как R32.

Признаки, что нужна заправка

К неисправности кондиционера приводят следующие факторы:

• внешние и внутренние повреждения деталей, выступающих как уплотнители;
• развитие коррозии на трубопроводе или радиаторе;
• уменьшение эластичности резиновых элементов;
• использование некачественного сырья;
• разгерметизация.

Диагностика кондиционера автомобиля

Эти неисправности приводят к проявлению ряда последствий:

• воздух внутри салона не охлаждается;
• на внутреннем блоке кондиционера появляется иней;
• на внешних трубках выступают капли масла.

Если вы привыкли к нормальной работе системы автокондиционирования, то симптомы выхода ее из строя почувствуется сразу. При обнаружении неполадок есть 2 варианта: провести диагностику самостоятельно или обратиться в автосервис.

Как работает кондиционер

Все автокондиционеры работают по одному принципу – по магистралям устройства протекает фреон, который во время работы компрессора сжимается. Под огромным давлением фреон конфискует тепло из среды и греется, позже нагретый газ проходит по трубкам, где и дает тепло. Как раз когда давление понижается, фреон остывает, вот тогда в салон вашего автомобиля подается прохладный воздух.

Как на улице потеплело, советуем проверить исправность автокондиционера и провести все профилактические мероприятия. В данном случае вы сможете быть уверенными, что в самый пиковый момент летней жары не останетесь без холодка в салоне. Диагностику устройства рекомендуется проводить не пореже 1-го раза в сезон. Сделать её можно на любом спец автосервисе либо самому в домашних критериях. Во 2-м случае будет нужно наличие неких инструментов и устройств.

Устройство, которое держит под контролем давление в магистралях автокондиционера – это датчик давления. Размещен он на одной из магистралей. При всем этом это может быть как магистраль высочайшего, так и низкого давления. Именно этот датчик определяет, какое количество фреона нужно для работы компрессора, контролирует его включение и выключение. Поломка датчика давления грозит серьезными последствиями. Компрессор может не включаться или включаться при низком давлении или полном его отсутствии, или не выключаться при чересчур большом количестве фреона в системе.

Все эти последствия могут привести к полному выходу компрессора из строя – устройство может просто заклинить. Датчик давления может выйти из строя вследствие механических повреждений, окисления контактов на его клеммах. Для каждой марки автомобиля производители придумывают особый тип датчика. Устройства могут быть с различными типами резьбы, наличием двух и более контактов, отличаться разными типами разъемов. Чем представительнее модель автомобиля, тем сложнее найти подходящую модель датчика!

Область I — подача жидкого фреона.

Область I условно лежит на 2 бара выше линии конденсации фреона. Именно эти условия на всасывании зачастую требуют производители насосов высокого давления.

В этой области могут работать как жидкостные насосы, так и дожимные компрессоры и насос-компрессоры Haskel.

Наиболее эффективна работа жидкостых насосов, так как фреон в процессе перекачки насосом не претерпевает фазовых переходов а находится строго в жидкой фазе — в противном случае насос качать не будет.

Дожимные компрессоры и насос-компрессоры на цикле всасывания стремятся перевести жидкость в газовую фазу, на цикле нагнетания — переводят обратно в жидкую фазу. В результате компрессоры подают мультифазную среду, что значительно снижает эффективность.

Порядок заправки автокондиционеров хладагентом

Для заправки автокондиционеров на большинстве современных машин применяют хладагент R-134a (тетрафторэтан), но по старинке его все называют фреоном. Чтобы заправить систему кондиционирования легкового автомобиля малого или среднего класса потребуется в среднем около 0,5 кг хладагента.

Информацию о типе хладагента для кондиционера вашего авто и норме его заправки вы можете узнать из сервисной книжки к автомобилю. Также эта информация часто указана на табличке, размещенной на внутренней стороне капота.

Заправка автокондиционеров хладагентом состоит из следующих этапов:

1. Откачка остатков хладагента из системы кондиционирования. Современные станции для заправки автокондиционеров в автоматическом режиме откачивают старый хладагент для его взвешивания и удаления из него отработанного масла.
2. Вакуумирование системы. Это очень важный этап заправки автокондиционера. В результате данной операции из системы удаляются остатки воздуха и влаги. Чтобы добиться вакуума необходимой глубины может понадобиться от 10 до 30 минут (в зависимости от мощности и класса оборудования), выполнить качественное вакуумирование за 1-2 минуты невозможно.
3. Тест на герметичность позволяет обнаружить утечки, имеющиеся в системе. При некачественном вакуумировании (этап №2) тест на герметичность может не показать имеющиеся утечки, что приведет к дальнейшим сбоям в работе автокондиционера.
4. Заправка масла. В процессе работы автокондиционера масло заправленное в систему (в среднем около 15 грамм) служит для смазки механизмов компрессора. Довольно часто масло заправляют с красителем (трейсером) для облегчения определения в будущем возможных утечек.
5. Загрузка хладагента. Это завершающий этап заправки автокондиционеров, который проходит достаточно быстро. Как мы уже писали выше, в среднем для заправки одного кондиционера легкового автомобиля нужно около 500 грамм хладагента.

• Давление в портах низкого и высокого давления должно прийти в норму сразу же после включения компрессора автокондиционера. Манометр низкого давления должен показывать около 2 бар, а высокого давления – 15-18 бар.
• Рукой на ощупь проверяется температура трубки контура низкого давления – она должна быть холодной.
• Из дефлекторов в салоне автомобиля должен пойти холодный воздух, а компрессор кондиционера должен периодически отключаться.

Наличие всех этих признаков говорит о том, что кондиционер в автомобиле заправлен успешно и водитель может наслаждаться его исправной работой.

Как вы понимаете, качественно заправить автокондиционер без наличия профессионального оборудования будет практически не реально. Однако набор для заправки автокондиционеров своими руками можно собрать из доступных и недорогих комплектующих самостоятельно. В конце этой статьи смотрите видео о том, как пользоваться таким набором.

А для общего представления о стоимости подобного рода услуг ниже мы приводим порядок цен за заправку автокондиционеров в крупных городах России (Москва, Санкт-Петербург, Волгоград, Нижний Новгород, Краснодар и т.д.).

Основные неполадки сплит-системы, связанные с давлением

Рассмотрим наиболее часто встречающиеся поломки прибора и их причины возникновения, связанные с давлением.

• Низкий уровень. Он может свидетельствовать об утечке хладагента и его недостатке. Также он может появиться при плохой работе испарителя. При некачественной работе вентиля регулирования температуры также может возникнуть неисправность.
• Высокий уровень. Если на манометре указано значение высокого давления, это может означать, что при проведении процедуры заправки вы превысили уровень фреона. Также способствует его повышению плохо работающий конденсатор. Еще одной причиной может послужить наличие и скопление в приборе газов, не поддающихся изменению своего состояния.

Особенности R134a

Хладагент R134a был разработан как альтернатива R12, который разрушал озоновый слой. Согласно монеальскому протоколу, все страны постепенно отказываются от озоноразрушающих фреонов, поэтому техника на R12 уже не производится.

Еще одна причина, по которой 134-ый фреон выигрывает у 12-го – потенциал глобального потепления. Один килограмм R134a эквивалентен 1300 кг углекислого газа, тогда как 1 кг R12 – эквивалент 10900 кг CO2.

Важно Не всегда можно перевести работавшее на R-12 оборудование на фреон R134a. Некоторые компрессора не смогут работать на нем, их будет заклинивать, либо у них существенно уменьшится срок службы.

В составе фреона R134a только один компонент – тетрафторэтан

Благодаря этому в случае утечки его можно дозаправлять. В случае с многокомпонентными фреонами дозаправку делать нельзя и вот почему:

В составе фреона R134a только один компонент – тетрафторэтан. Благодаря этому в случае утечки его можно дозаправлять. В случае с многокомпонентными фреонами дозаправку делать нельзя и вот почему:

• При нарушении герметичности системы компоненты начинают испаряться;
• Из-за разных химико-физических свойств это происходит неравномерно;
• Пропорции компонентов хладагента изменяются, его свойства также;
• Дозаправка многокомпонентного фреона не сможет восстановить соотношение.

Кроме того, хладагент R-134a превосходит R12 по хладопроизводительности в системах малой и средней мощности на 6-10%. В ту же очередь, его эффективность ниже, если он используется в установках, работающих в температурном режиме ниже -15 °С.

Есть еще одна отличительная особенность фреона R-134a – его молекулы меньше, чем у R-12. За счет этого у него выше риск протечки или стравливания через микротрещины.

Заправка автомобильного кондиционера фреоном r134a.

Основные неполадки сплит-системы, связанные с давлением

Рассмотрим наиболее часто встречающиеся поломки прибора и их причины возникновения, связанные с давлением.

• Низкий уровень. Он может свидетельствовать об утечке хладагента и его недостатке. Также он может появиться при плохой работе испарителя. При некачественной работе вентиля регулирования температуры также может возникнуть неисправность.
• Высокий уровень. Если на манометре указано значение высокого давления, это может означать, что при проведении процедуры заправки вы превысили уровень фреона. Также способствует его повышению плохо работающий конденсатор. Еще одной причиной может послужить наличие и скопление в приборе газов, не поддающихся изменению своего состояния.

Виды фреона для систем кондиционирования

Около полувека, основным хладагентом в бытовых системах кондиционирования воздуха был фреон 22. Приблизительно с середины 80-х годов прошлого века, на его использование начались серьезные гонения, так как якобы хлор, который является составляющей этого газа, оказывает влияние на озоновый слой, защищающий нашу планету от жесткого ультрафиолета. Этот вброс хоть и не был на 100% доказан, но эта информация повлекла за собой разработку новых и более безопасных хладагентов: фреонов R410 и R407.

Новые виды не смогли полностью вытеснить R22 с рынка климатической техники, благодаря простоте обслуживания и некоторым физическим свойствам этого газа. Сегодня в бытовых сплит-системах чаще всего используются: R22; R410 и R407.

Фреон R22 чаще всего можно встретить в системах кондиционирования, применяющихся в быту, производстве и транспортировке скоропортящихся грузов. Так как этот на этом типе хладагента работала практически вся холодильная техника, выпущенная до конца прошлого века, заправка кондиционеров этим газом наиболее востребована.

Фреон R410 – это бесцветный газ, который является полноценной заменой предшественнику. Сейчас он используется в новой климатической технике, независимо от ее назначения. Одной из особенностей этого заза является то, что при утечке его из кондиционера, более чем 35% требуется полная перезаправка техники.

Фреон R407 – это не что иное, как смесь нескольких газов, каждый их которых отвечает за определенные физические свойства хладагента. Чаще всего применяется в мультизональных или полупромышленных сплит-системах. Этим типом газа нельзя дозаправлять климатическую технику: при утечках его необходимо полностью слить и только после этого производить процедуру заправки.

Применение, использование

Фреон R134a – однокомпонентный газ. При утечке не требует полной перезаправки. Оборудование, работающее на этом хладагенте можно дозаправлять без потери эффективности работы. Это большое преимущество по сравнению с системами кондиционирования и охлаждения на R410a, R407c, R404. Также хладон R134a используется компонент всех эффективных заменителей фреона R22.

Хладагент R134a не токсичен, его используют при производстве ингаляторов, аэрозолей, капсул для заморозки травм. При соблюдении элементарных правил безопасности и использования, негативного влияния на здоровье человека можно избежать.

Тетрафторэтан не горюч и не взрывоопасен в нормальных условиях. У него отсутствуют концентрационные пределы распространения пламени. Поэтому его используют как пропеллент, вспениватель для получения пенопластов.

Молярная масса тетрафторэтана 102,03 г/моль, воздуха – 29 г/моль. При утечке газ опускается вниз и скапливается на уровне пола, в подвальных помещениях. Это свойство ГФУ-134a предотвращает его попадания в легкие в обычных условиях.

134-ый фреон не совместим с минеральными маслами. При их контакте возможно вспенивание, попадание масел в систему, осаждение на ее стенках. Это приводит к образованию зауженных мест и засоров. В оборудование на этом хладагенте должно быть залито PAG или POE синтетическое масло.

Молекула R134a имеет меньшие размеры, чем молекула R12. Соответственно, может проникать в трещины, через которые утечка хладагента R-12 невозможна. Поэтому климатическое оборудование на HFC-134a более чувствительно к механическим повреждениям.

На нынешний момент этот газ не запрещен, но все может измениться. с каждым годом к хладагентам предъявляются более строгие требования. Из-за сильного влияния на парниковый эффект на его использование могут быть наложены ограничения. Поэтому активно разрабатываются аналоги и заменители фреона R134a.

Сейчас редко встречаются кондийионеры и холодильники на r134a. Их заменяет техника, работающая на изобутане (r600a). Этот хладагент дешевле, хоть имеет меньшую хладопроизводительность. Многие мастера заправляют вместо 134-го хладона 600-ый. Но рассчитать необходимое количество можно только исходя из опыта. Подробнее про разницу между этими фреонами мы описывали в статье про сравнение хладагентов R-134a и R-600a.

Диагностика уровня давления своими руками

Каким должно быть давление в автомобильном кондере и как проверить этот параметр? Процедура диагностики подразумевает использование манометрической станции со всеми необходимыми патрубками и шлангами. Для подключения к системе кондиционирования также потребуется дополнительно приобрести переходники, которые могут относиться к одному из двух типов — под продавку или под прошивку. Первый вариант, судя по отзывам специалистов, является более актуальным, так как такие переходники характеризуются более высокой надежностью и качеством.

Прежде чем купить нужный переходник, важно точно понять, какая жидкость используется в системе. Например, в автомобилях, которые выпущены до 1992 года, в большинстве случаев применяется фреон R-12

Если речь идет об автомобилях, выпущенных в период с 1992 по 1994 годы, то в таких авто могут использоваться жидкости стандарта R-12 либо R-134. Этот период считается спорным, поскольку тогда производители машин не могли единогласно решить, какой стандарт лучше использовать. В авто, которые были выпущены после 1994 года, используется рабочая жидкость типа R-134 (автор видео — канал Автоматика — автокондиционеры от А до Я).

Чтобы точно узнать, какой фреон используется в вашем автомобиле, рекомендуем ознакомиться с сервисным мануалом или с таблицей, которая обычно находится на обратной стороне капота. После того, как все необходимые для выполнения задачи инструменты и приборы будут готовы, можно начинать диагностику. Открыв капот, вы сможете увидеть магистрали системы кондиционирования, обычно они располагаются слева от силового агрегата. Как правило, это два патрубка — высокого и сниженного давления, для выполнения проверки вам понадобится только последний.

Шланги пониженного давления более крупные в диаметре:

1. Для начала вам надо открутить заглушку на магистрали и вместо нее установить переходник с подключенным шлангом от манометрической станции. Перед установкой произведите очистку места вокруг заглушки, чтобы предотвратить возможное попадание загрязнений в магистрали.
2. Затем на манометрической установке надо будет открутить один кран, при этом второй трогать не нужно. Если вы его случайно откроете, то это приведет к утечке фреона.
3. После этого нужно завести автомобильный двигатель — выполнить диагностику можно только при заведенном агрегате. Наиболее оптимальный вариант — чтобы в автокондиционере величина давления соответствовала значению в 250-290 кПа.

Если полученный в итоге параметр меньше указанного диапазона, то это говорит о необходимости дозаправки агрегата. Если же величина давления более 290 кПа, то заправлять систему больше не нужно, поскольку это может стать причиной неисправности компрессорного устройства. Этот узел не рассчитан на работу в условиях повышенного давления, так что из-за повышенного давления его может просто заклинить (автор видео — vassilij pavliuk).

Гарантия качества

Мы тщательно отбираем не только производителя, но и каждую партию товара. Мы принципиально не работаем с товаром сомнительного качества по более низкой цене, которым завален рынок как Китая, так и России. Именно поэтому нам доверяют крупнейшие предприятия с мировыми именами. › ‹

• 1
• 2
• 3
• 4
• 5

Долгосрочная экологически безопасная исчерпывающая замена для R-502 в новых низко- и среднетемпературных коммерческих системах охлаждения с температурой испарения от –45 до +10оС (витрины универсама, склады для хранения продуктов питания, льдопроизводительные машины и транспортные системы охлаждения).

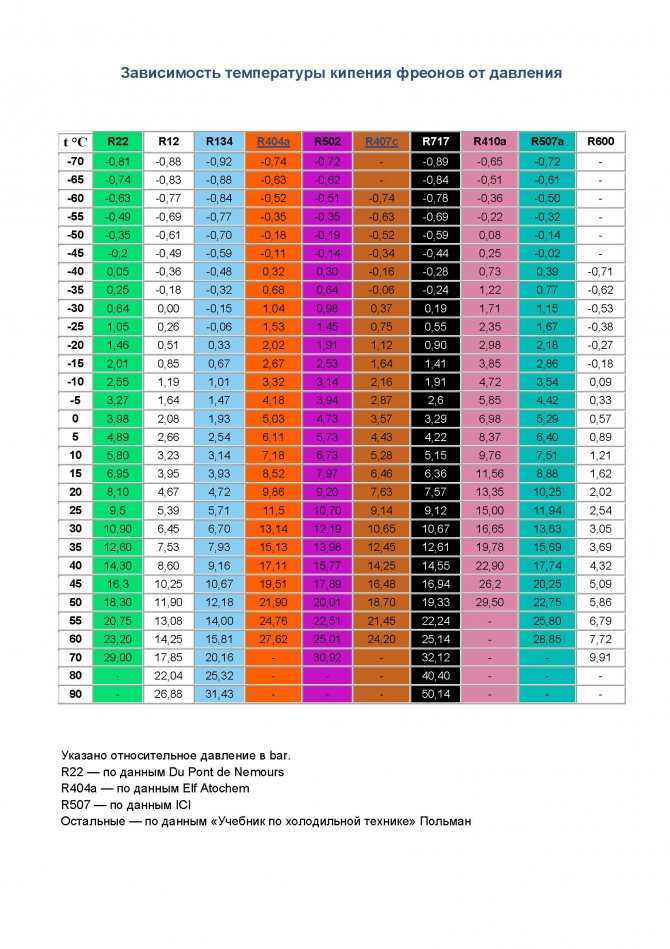

Таблица давления и кипения

Рабочее давление хладагента пропорционально нагрузке на компрессор. Кроме этого показателя на эффективность работы агрегата влияет разность давления на стороне всасывания и нагнетания. Обе характеристики хладона 410a имеют высокие значения. При одинаковой производительности кондиционеры с этим типом фреона стоят дороже моделей с другими хладагентами. Повышение цены связано с затратами, необходимыми для изготовления более прочных узлов и деталей. Таблица рабочего давления фреона 410 в кондиционере представляется в виде номограммы. Она составляется по нескольким показателям:

• температура внутри помещения;
• температура окружающей среды;
• рабочее давление всасывания.

Реальный напор хладона меняется несколько раз в сутки. Его значение зависит от колебаний температуры и выбранного режима. В обычных условиях используемый газ кипит при отрицательных показателях термометра. Давление, создаваемое компрессором, позволяет изменить точку кипения.

Таблицу кипения фреона r410a в зависимости от давления используют при проверке на утечку.

T, C	-5	5	10	15	20	25	30	35	40	45
P,бар	5,85	7	8,37	9,76	11,56	13,35	15	16,65	19,8	22,9	26,2

Выбор фреона для кондиционера

При выборе фреона для кондиционера необходимо учитывать несколько факторов. Одним из самых важных является соответствие типа фреона техническим характеристикам и параметрам кондиционера. Выбор неправильного типа фреона может привести к непредсказуемым последствиям, включая поломку оборудования и увеличение расходов на содержание кондиционера в будущем.

Другим важным фактором при выборе фреона является его экологическая безопасность. Фреоны участвуют в процессе разрушения озонового слоя, поэтому использование экологически небезопасных фреонов может привести к серьезным экологическим последствиям.

Фреон R407C и R407 являются двумя из наиболее популярных типов фреона для кондиционеров. Оба типа фреона отличаются своими техническими характеристиками, экологической безопасностью и ценой. Поэтому перед выбором фреона необходимо оценить все эти факторы и выбрать тот, который наилучшим образом подходит под конкретные условия эксплуатации кондиционера.

• Фреон R407C характеризуется высокими техническими характеристиками, но его экологическая безопасность не так высока, как у некоторых других типов фреона. Кроме того, его цена выше, чем у некоторых аналогов.
• Фреон R407 отличается достаточно высокой экологической безопасностью и более низкой ценой, чем у некоторых других типов фреона. Однако его технические характеристики могут не соответствовать отдельным видам кондиционеров.

В целом, выбор фреона для кондиционера должен осуществляться с учетом многих факторов, а не только технических характеристик и цены. Экологическая безопасность и соответствие параметрам кондиционера также являются важными критериями при выборе фреона.

Почему давление не зависит от количества хладона

Фреоны, применяющиеся в системах кондиционирования и холодильниках, циркулируют внутри закрытого контура, состоящего из двух теплообменников (испарителя и конденсора), компрессора и дроссельного клапана. В первом радиаторе хладагент переходит из жидкой в газовую фазу, отнимая теплоту комнатного воздуха, во втором снова превращается в жидкость. Подробнее принцип работы сплит-системы описывается в отдельной публикации.

Напор хладона в системе зависит от нескольких основных факторов:

• температуры окружающей среды и воздуха в помещении;
• рабочего режима кондиционера;
• степени загрязнения теплообменников и воздушных фильтров;
• марки заправленного хладагента;
• других, менее существенных факторов.

Реальное давление рабочей жидкости меняется несколько раз в течение суток из-за погоды и переключения режимов охлаждения. Количество хладагента никакого влияния не оказывает, разве что вещество улетучится из системы полностью. В подтверждение этих слов опишем эксперимент, опубликованный в техническом пособии известного автора Патрика Котзаогланиана:

1. Возьмем 2 закрытых резервуара, имитирующих фреоновый контур системы кондиционирования. Подключим к ним манометры и заполним разным количеством хладагента марки R22.
2. Нагреем сосуды до одинаковой температуры +20 °С. Все три манометра покажут 8 Бар независимо от уровня жидкости в резервуаре. Почему?
3. При нагреве фреон испаряется, но газу требуется в 30 раз больший объем, чем жидкости. Паровая фаза быстро заполняет свободное пространство и насыщается, давление в сосудах растет. Когда нагрев прекращается, показания приборов становятся одинаковыми.
4. Для проверки утверждения нагреем 2 резервуара до температур 27 и 34 градуса. Манометры покажут рост до 10 и 12.2 Бар соответственно.
