Электрические переключатели: многоконтактные, сфера применения и разновидности

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

Составляется схема, без которой сложно сделать подключения.
Устанавливаются распределительные коробки и подрозетники.
Монтируются 2 группы освещения.
Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

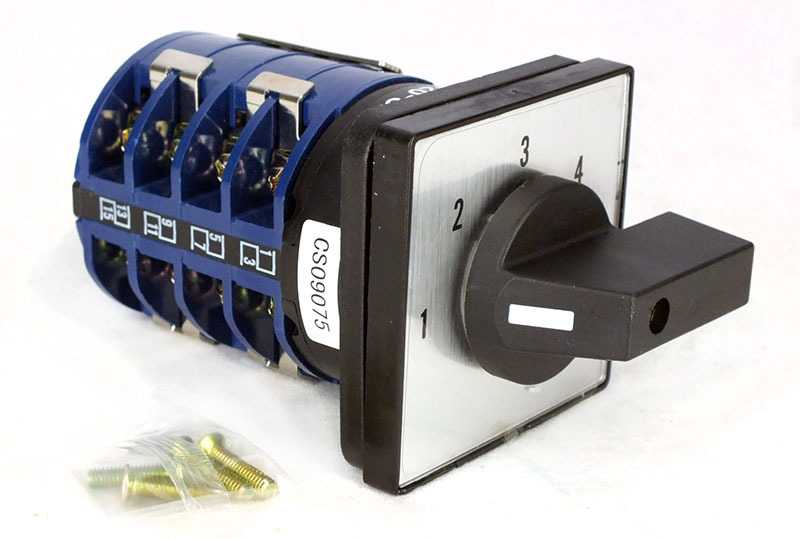

Принцип действия

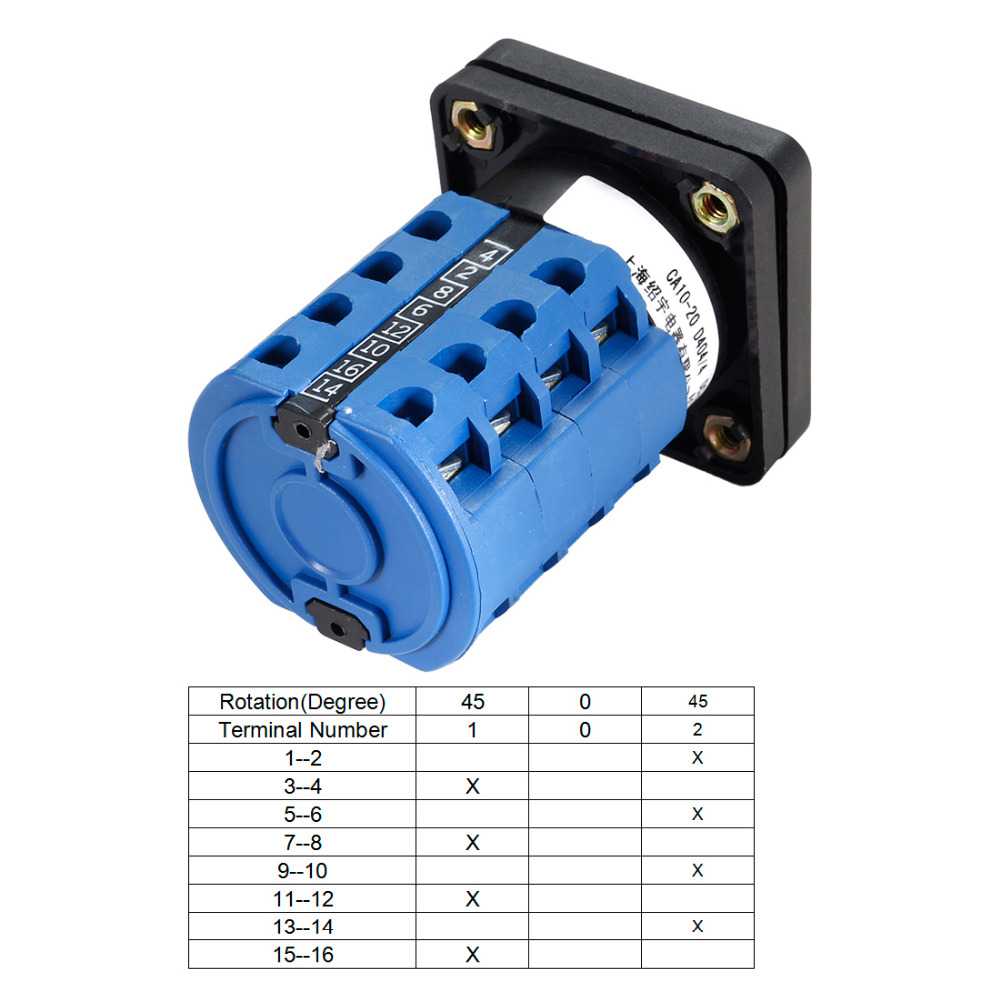

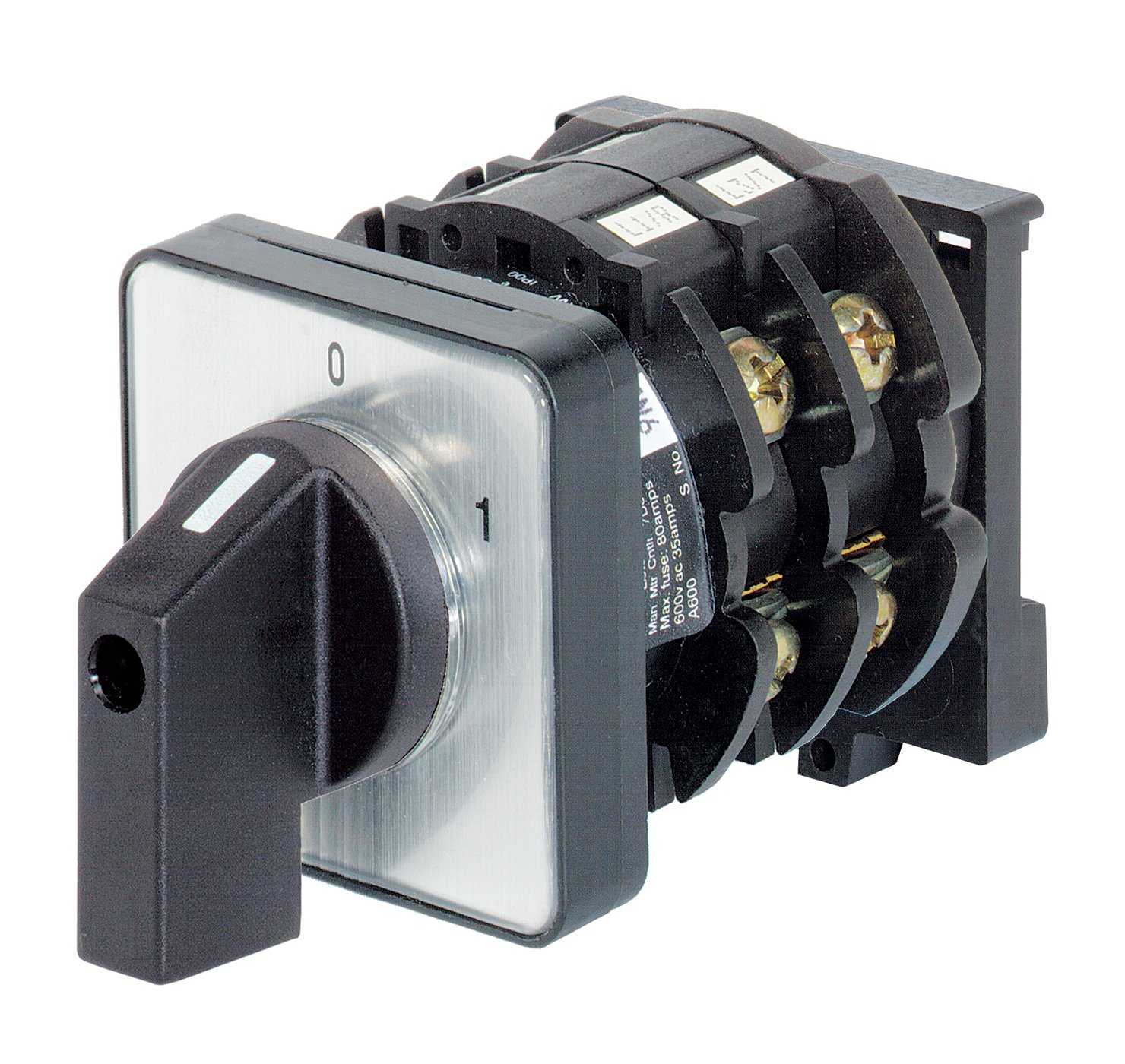

Работа кулачкового переключателя основывается на активации группы контактов за счет вращения привода устройства. Механическое вращение встроенной рукояти побуждает привод делать обороты вокруг своей оси, что приводит в действие те самые кулачки.

Активные «кулачки» замыкают требуемую группу контактов. Для анализа рабочей группы контактов требуется следить за диаграммой включений, принцип ее составления базируется на необходимой схеме подключения. Если привод находится в нужном положении, с помощью специального фиксирующего механизма переключатель становится неподвижным, заданная схема начинает выполнять свою работу. Для возвращения к нулевому положению требуется повторно провернуть рукоятку.

По принципу работы кулачковые переключатели делятся на ручные и оснащенные автоматическим возвратом рукоятки в исходное положение.

Использование в быту

Переключатели не так часто используются в быту, как выключатели, но, тем не менее, есть задачи, в которых без них обойтись невозможно. Например, когда необходимо управлять освещением с разных мест. Переключатели могут быть установлены на входе в комнату и возле кровати (чтобы не подниматься выключать свет) или в разных концах длинного коридора.

Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже.

Схема включения освещения с двух разных мест

Обозначения на рисунке:

А, В – переключатели;
L – осветительный прибор.

При необходимости управлять освещением из большего количества мест, схему можно незначительно усложнить, добавив в нее промежуточный коммутатор.

Управление освещением из трех разных мест

Обозначения на рисунке:

A,B – двухпозиционные коммутаторы;
С – промежуточный двойной переключатель двух направлений;
L1 – осветительный прибор.

Заметим, что взяв данную схему за основу, можно управлять освещением с трех и более мест. Для этого достаточно добавить в нее необходимое количество промежуточных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.

Графические обозначения в электрических схемах

2.755-87 – графические условные обозначения контактных и коммутационных соединений.
2.721-74 – графические условные обозначения деталей и узлов общего применения.
2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

Читать также: Как установить посудомоечную машину в кухню

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО. В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

4 базовых изображения УГО

УГО	Наименование
Замыкающий
Размыкающий
Переключающий
Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

*УГО*	*Наименование*
Дугогашение
Без самовозврата
С самовозвратом
Концевой или путевой выключатель
С автоматическим срабатыванием
Выключатель-разъединитель
Разъединитель
Выключатель
Контактор

Переключатель на 2 положения

Самый простой вариант подключение в двух точках. Основой схемы являются проходные переключатели в количестве двух штук. В каждом из них имеется три контакта и переключатель на два положения. Само переключение должно осуществляться в режиме перекидного характера. В этом случае, один контакт будет общий для остальных двух. В каждом варианте переключения он поочередно замыкается с одним из двух оставшихся контактов. То есть, все три контакта не могут быть замкнуты одновременно.

Принцип подключения на обеих схемах является общим. В каждую схему входят проходные выключатели, соединительная коробка, прибор освещения и соединительные провода. Причем, в разных вариантах подключения, это могут быть кабели с двумя, тремя или четырьмя жилами. На схеме с двумя выключателями, нулевой провод проходит в соединительную коробку от источника питания, а, затем, к прибору освещения.

Фазный провод, через соединительную коробку, подключается к общему контакту какого-либо выключателя. Два контакта переключения в обоих выключателях соединяются между собой также через коробку. С общего контакта другого переключателя, провод через коробку подводится ко второму контакту прибора освещения.

Способы коммутации, использующиеся в выключателях

При монтаже коммутаторов используется всего два метода соединения проводов, имеющие определенные особенности.

Механизм с винтовым зажимом

Для коммутации проводов в выключателе такого типа установлены специальные зажимы, фиксирующиеся обычными винтами. Такой способ соединения более сложен в монтаже, зато в результате получается контакт высокого качества. Со временем такое соединение может немного ослабеть и тогда придется слегка подтянуть винт.

Максимально надежный контакт получается при использовании винтового зажима для соединения проводов. Однако в монтаже такие устройства несколько сложнее, чем изделия с подпружиненными контактами

Специалисты считают, что коммутаторы с винтовыми зажимами оптимально использовать для работы с алюминиевыми проводами.

Механизмы с пружинным контактом

Его можно условно считать усовершенствованным вариантом винтового зажима. Здесь присутствует подпружиненная пластинка-контакт, которая зажимает участок оголенного провода, обеспечивая тем самым достаточно надежное соединение. Это максимально простой способ монтажа.

Основной недостаток таких зажимов заключается в том, что провод должен быть зажат правильно. Иначе устройство не сможет полноценно работать. Выключатели с подпружиненным контактом лучше работают с проводкой из меди.

Особенности выключателей

Электрические приборы являются важным элементом повседневной жизни. В настоящее время практически вся инфраструктура как крупного города, так и отдельно взятой квартиры завязана исключительно на электричестве.

Освещение, кухонные электроприборы, домашний электроинструмент, бытовая техника, компьютеры, телефоны и телевизоры – всё от электричества в сети. Разумеется, для эффективного управления этим предусмотрено также достаточно много приборов.

Неотъемлемым компонентом любого дома, где в принципе имеется электрическое освещение, являются настенные выключатели. Учитывая широкий набор возможных вариантов освещения, а также особые требования жильцов, может быть спроектирована особая система, которая имеет не только обычные выключатели света, но и переключатели.

Стоит отметить, что во многих случаях такие понятия могут путаться в повседневной речи. Иногда они даже взаимозаменяемы, хотя по своему функционалу эти электрические приборы существенно различаются.

Разумеется, для того чтобы выявить истину, необходимо предельно точно оценить, что является выключателем, а что представляет собой переключатель. В соответствии с терминологией выключателем называется коммуникационное устройство, где имеется только две возможные позиции.

https://youtube.com/watch?v=3yLQJbjN8Eo

Для прояснения стоит отметить, что все коммуникаторы отвечают за подключение и передачу электроэнергии по цепям. Выключатели самых различных типов способны охватывать широчайший диапазон допустимого значения напряжения и силы тока. Существуют образцы, способные эффективно смыкать и размыкать контакты много раз при напряжении до 1000 Вольт.

Бытовые выключатели имеют различные виды исполнения. Очень часто мы сталкиваемся как раз с вариантами внутреннего исполнения, которые прячутся в стену. Имеются также типы и для внешней установки, которые монтируются непосредственно на открытой проводке, идущей по верху стены.

Основной сферой использования выключателей является включение и выключение света либо других электроприборов в отдельном порядке. Это значит, что переведя положение выключателя в другое состояние, можно добиться либо включения, либо выключения прибора в зависимости от первоначального положения.

Основной разницей является количество возможных смыкаемых и размыкаемых пар контактов. Если говорить об одноклавишном переключателе, то такая конструкция имеет три контакта для соединения. Двухклавишные варианты уже могут управлять шестью контактами.

Ключевым отличием переключателя является то, что контакт не просто разрывается, как это делают все виды выключателей. При смене положения электричество перенаправляется в другую цепь. В результате после размыкания одной пары контактов тут же смыкается другая.

В отдельных случаях это чрезвычайно удобно, например, при наличии большой или длинной прихожей. Когда несколько переключателей работают в тандеме, это компоновка называется проходным выключателем.

Удобным решением является совместное использование выключателей и переключателей, например, при управлении освещением в подъезде. В таком случае обычный одноклавишный переключатель остается на первом и последнем этаже, тогда как между ними устанавливаются проходные одноклавишные переключатели.

Благодаря возможности перенаправления тока на различные линии цепей, имеется возможность обеспечения самых разнообразных решений в области электрического освещения. Можно обеспечить переключение между двумя люстрами, включение и выключение их из различных участков комнаты или квартиры, управление многими компонентами самым гибким образом.

Разновидности устройств

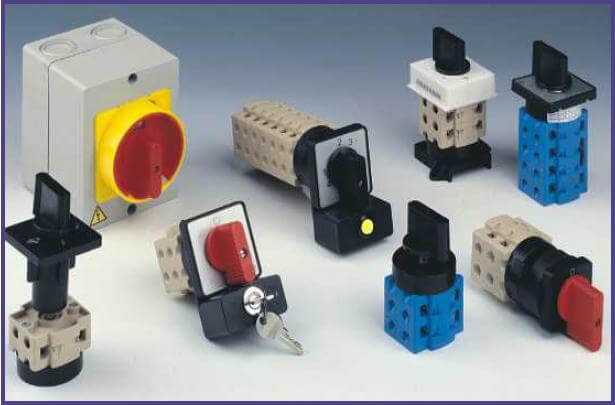

Поворотный переключатель Существует несколько вариантов переключателей. Чтобы подобрать оптимальный, следует учитывать тип решаемой задачи, необходимый способ управления механизмом, параметры существующей электрической цепи.

По управлению и перемещению тумблера различают следующие виды:

угловые (с внутренними контактами или коромысловые);
нажимные;
поворотные.

Угловые устройства обоих типов отличаются возможностью тумблера находиться в двух фиксированных положениях. Сдвиг рукоятки позволяет перемещать подвижный контакт от одной цепи к другой. Происходит перенаправление движения постоянного и переменного токов.

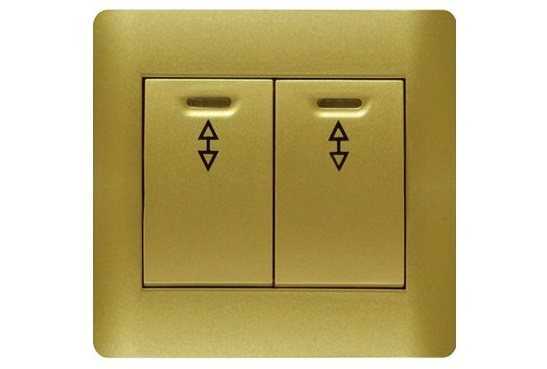

Переключатель с двумя клавишами Максимальная нагрузка – 6 Ампер. При этом наблюдается небольшой уровень сопротивления (не больше 0,02Ом). Надежность такого оборудования определяется числом возможных переключений (среднее количество – 10 000 раз).

Дополнительная классификация – по клавишам. Различают три основных типа:

с одной кнопкой;
с двумя;
с тремя.

По внутреннему строению переключатели бывают:

классические (проходные);
промежуточные (перекрестные);
комбинированные.

Разница проходного и перекрестного переключателя в количестве рабочих электродов. В первом случае – три контакта, во втором – по два на вход и выход электрической цепи. Промежуточные используют для управления несколькими источниками света, а не одним.

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Устройства серии 4G10

Переключатель кулачковый 4G10 подходит как для понижающих, так и для импульсных трансформаторов. Параметр проводимости тока у моделей равняется 6 мк. В данном случае рабочая частота колеблется в районе 45 Гц. Большинство модификаций этой серии работают на фазовых расширителях. Для таких устройств подходят модуляторы с трансиверами.

Регуляторы часто устанавливаются без тетрода. Параметр чувствительности у них не превышает 10 мВ

Также важно отметить, что есть модификации на резонансных расширителях. Их отличительной особенностью является высокий параметр перегрузки тока

Рабочая частота у моделей — около 55 Гц. Проводимость тока у моделей составляет 12 мк. Пороговое напряжение равняется 8 В. Для силовых трансформаторов устройства данного типа не подходят. Стоит переключатель кулачковый (цена рыночная) около 1500 руб.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

Электрические переключатели: многоконтактные, сфера применения и разновидности
Используют переходные устройства во всех схожих ситуациях. Особенно актуально в больших офисах, гостиницах и других подобных зданиях.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Что такое проходной выключатель и где они прменяются Чтобы подобрать оптимальный, следует учитывать тип решаемой задачи, необходимый способ управления механизмом, параметры существующей электрической цепи. Спрашивайте, я на связи!

Переключатель и выключатель: в чем разница, схемы и фото

На сайтах, торгующих комплектующими для монтажа электропроводки, можно встретить два типа товаров: выключатели и переключатели. Выглядят эти устройства одинаково, назначение тоже практически идентичное. Так чем же они отличаются?

В чем разница?
Сфера применения
Ошибки в терминологии

В чем разница?

Чтобы определить, что именно лучше установить в квартире, в доме или на даче, нужно понять суть работы обоих устройств.

Нагляднее всего отличие выключателя от переключателя показывает схема подключения.

При подключении классического одноклавишного выключателя прокладывается один ноль и одна фаза. Рубильник устанавливается на линию фазы и размыкает и замыкает ее по мере необходимости.

Двух- и трехклавишные модели подключаются аналогично. В итоге нажатием нужной клавиши, ток пускается по указанному кабелю, зажигая конкретный источник света.

Отличие выключателя от проходного переключателя в том, что у последнего на один контакт больше. Так у одноклавишных моделей будет соответственно не две, а три клеммы, а у двухклавишных шесть вместо четырех и т.д.

Ниже на схеме можно увидеть, чем переключатель отличается от выключателя (одноклавишный).

В этом случае фаза так и остается в единственном числе, а вот на участке между прерывателями прокладывается сразу два кабеля под ноль.

Получается, что у прерывателя нет фиксированных положений: «Вкл» и «Выкл». При каждом нажатии одной из клавиш (в любое положение) цепь замыкается, либо размыкается.

Сфера применения

Оба устройства взаимозаменяемы, но удобство использования зависит от конкретных случаев.

Из-за разницы между выключателем и переключателем света, последние лучше устанавливать в проходных комнатах, длинных коридорах или на лестницах в частных домах. Одна точка разрыва монтируется на входе, а другая на выходе.

В этом случае не нужно будет возвращаться в другой конец холла или лестничного марша, чтобы выключить за собой свет — это можно будет сделать из любой точки.

Подобная разводка используется при прокладке кабелей на больших площадях с несколькими входами. Например, в промышленных цехах, в разветвленных коридорах, либо при организации освещения на приусадебных участках с несколькими въездами.

На фото ниже изображена схема управления одним осветительным прибором из трех различных точек.

Чтобы система работала корректно, в крайних точках устанавливаются проходные переключатели, а в центре — перекрестный.

Аналогично подключается разводка, для управления светом из четырех мест.

В отдельных комнатах (с одним входом) удобнее использовать обычные выключатели. Ведь свет обычно зажигают, входя в помещение, и отключают, покидая его.

Гипотетически — если площадь комнаты очень большая — схему разводки можно усложнить, включив в нее проходные или даже перекрестные модели отключателей. Но такой подход грозит лишними финансовыми затратами (на покупку и прокладку дополнительных проводов и штробление стен под них).

Ошибки в терминологии

На просторах интернета можно встретить вопросы из разряда: «чем отличается проходной выключатель от переключателя?» Правильный ответ: «ничем».

Это два термина относящиеся к одному устройству. Проходным переключатель называют из-за того, его включают и выключают, проходя через помещение.

Также не стоит путать обычные рубильники с «пакетниками». Да, разница между пакетным выключателем и переключателем в чем-то похожа на различия у обычных «домашних» рубильников. Но эти механизмы практически не имеют отношения к бытовой электрике. Их чаще можно встретить в разнообразных двигателях и т.п.

Простой пример пакетного переключателя — двигатель с несколькими скоростями. В этом случае лишь одно положение рукоятки будет соответствовать отключению, а все остальные — включению различных скоростей (используются разные схемы подключения).

Пакетные выключатели — это тоже термин, который относится к двигателям, но уже к трехфазным асинхронным. Чаще всего их можно встретить в механизмах с универсальным приводом.

Понимая разницу между вышеперечисленными понятиями, можно с легкостью выбрать оптимальный вариант для дома или дачи.

Что такое переключатель

Переключатели — элементы, которые контролируют поток электрического тока в цепи, они играют ключевую роль там, где требуется взаимодействие с пользователем. Эти элементы могут находиться только в одном из двух состояний: открытом или закрытом. В разомкнутом (выключенном) состоянии переключатель представляет собой просто разомкнутую цепь. В результате цепь разорвана, препятствуя протеканию тока. Когда он замкнут (включен), переключатель действует как нормальный проводник (имеет сопротивление, индуктивность), по которому может течь электрический ток и который замыкает цепь.

Определение и отличия включателя и переключателя

Дом – место уюта, семейного очага, где хочется обустроить все не только красиво, но и комфортно. Освещение в этом деле играет немаловажную роль. Размещение светильников, а также элементов их управления занятие не из легких.

Зачем нужен выключатель знает даже ребенок, а вот чем он отличается от переключателя? Что будет, если поставить на включение/выключения света в квартире переключатель, а не выключатель?

Даже электрики с малым опытом за плечами могут путать эти понятия, что уж говорить о нас, простых обывателях. Недопонимание происходит не только в терминах, но и в принципах работы механизмов. Если Вы уж и надумали самостоятельно провести монтаж того или иного устройства, подробно изучите схему, поймите для себя отличия, затем приступайте к выполнению задачи.

Лучше, безусловно, пригласить специалиста с опытом работы, если имеете хоть малейшее сомнение, ведь проводка в доме, в квартире должна быть сделана правильно на все 100%.

Служат выключатели и переключатели (бывают двух видов) одному и тому же делу – размыкают или замыкают электрическую цепь в определенное время. То есть, если сказать проще – включают или выключают свет. Устройства бывают разных типов, различаются в исполнении, да и внешне бывают какие, только пожелаете. В основном, на другом конце электрической цепи в качестве электроприемника стоят лампы, бытовые приборы.

Определение выключателя

Выключатель – коммутационное устройство, работающее в электросетях с максимальным напряжением 1000 Вольт. Представляет собой двухпозиционное устройство, имеет два нормально разомкнутых контакта (одно состояние активное – контакты замкнуты, а другое пассивное – разомкнуты).

Опытный электромонтажник сразу заметит, что в нем нет устройства дугогашения, поэтому при коротком замыкании (КЗ) отключить токи КЗ выключателем не удастся. Для этого предназначены автоматы, но это абсолютно иной вид электроаппаратов.

Выключатели различают по типу исполнения, что является их главным определяющим параметром.

Бывают таких видов:

внешней установки – монтаж на стену
внутренней установки – монтаж в стену.

Классифицируют и по количеству клавиш – одноклавишные, двухклавишные, трехклавишные и так далее. В управлении тоже могут быть выключатели разных типов: сенсорные, клавишные, кнопочные и прочее.

Определение переключателя

Переключатель – это устройство, имеющее три и более контакта. Переключатель коммутирует одну или сразу несколько электроцепей на другие или же служит для размыкания цепи. Другими словами, когда он находится во включенном состоянии, то замыкает первый и второй контакты, а если переключатель выключен – первый и третий.

Наверное, поэтому так его и назвали – с одного на другой контакты переключает. То есть, не сложно понять, что практически всегда переключатель остается включенным. Если же в нем задействованы всего два контакта, тогда работать будет по принципу выключателя. Иногда его еще называют перекидным выключателем.

Переключатели бывают различные, например, по количеству клавиш:

одноклавишный – идет на три контакта
двухклавишный – на шесть контактов и так далее.

Таким образом, разница между выключателем и переключателем очевидна – суть в числе имеющихся контактов с тыльной стороны. Выключатель делает лишь одно действие – прерывает электрическую цепь, а переключателем возможна ее коммутация с одного контакта на другой, то есть переключение.

Выделим эти основные отличия переключателей от выключателей:

разное число контактов;
выключатель включает и выключает осветительные приборы, находящиеся в этом же помещении, а переключатель может
управлять одним и тем же источником света из разных мест.

Можно сделать вывод, что переключатель – это более функциональное устройство, позволяющее с комфортом обустроить и обыграть в интерьере расположение всех светильников, бытовых приборов. Переключатель отлично подойдет для больших освещаемых помещений.

Специалист, которого Вы пригласите для решения вопроса, если не сможете самостоятельно решить, поможет с выбором, укажет то оборудование, которое понадобится именно в вашем случае.

Схемы подключения

К ним больше подходит название проходной переключатель, так как они переключают входную электроцепь. Переключающий выключатель иногда называют выключателем перекидным из-за реверсивного принципа работы. По конструкции они такие же. С такими переключателями можно сэкономить на оплате за электроэнергию, так как сокращается время работы потребителей электроэнергии.

По месту расположения его часто называют промежуточным или выключатель маршевый, например, на лестничной площадке или в длинном коридоре. Назначение и принцип работы выключателя при этом не меняются.

Здесь все 3 переключателя равноправно включают или выключают лампу. Чем больше будет промежуточных, тем больше точек управления для любой нагрузки.

Если убрать промежуточный проходной выключатель, то получится управление с 2 разных мест, а если поменять на двойной, то проходной выключатель для бра может использоваться и для включения (выключения) второго освещения. Схема подключения двухклавишного проходного выключателя на 2 направления изображена на рис. ниже.

Применение выключателей с электронным управлением не изменяет принцип управления. Люстры с пультом управления не требуют наличия выключателей. Они сами себя включают и выключают с пульта управления.

Чем отличается выключатель от переключателя: схема подключения и сферы применения
Чтобы определить, что именно лучше установить в квартире, в доме или на даче, нужно понять суть работы обоих устройств.

Проходной выключатель: принцип работы, устройство, назначение В этом случае не нужно будет возвращаться в другой конец холла или лестничного марша, чтобы выключить за собой свет это можно будет сделать из любой точки. Спрашивайте, я на связи!
