Испытания на прочность и герметичность
Предварительную проверку коммуникации на прочность и показатели герметичности проводят в такой последовательности:
Проверка прочности. Для этого в трубопроводе создают проверочное, усиленное давление и выдерживают его около 10 минут. Как уже было сказано выше, во время выдержки нельзя допускать, чтобы давление понижалось. Как правило, проверка нарушается, если давление понижается более чем на 0,1 МПа. По истечению времени проверочное давление понижают до стандартных показателей и поддерживают их с помощью непрерывной подкачки жидкости. После этого выполняется осмотр конструкции, который направлен на выявление повреждений. Если дефекты не обнаружены — выполняется второе испытание на прочность. При обнаружении деформаций в трубопроводной конструкции — их устраняют и проводят повторное испытание. Отдельные части трубопроводной коммуникации проверяются в разное время. Продолжительность гидравлической проверки не может быть меньше, чем 10 минут.
Проверка на герметичность. После того, как коммуникация прошла испытания на прочность, производится проверка на герметичность трубопровода. Герметичность проверяется так:
- Производится фиксация времени начала проверки.
- В измерительном бачке определяется начальный уровень жидкости.
- Когда первые два пункта выполнены, начинается наблюдение за уменьшением показателя давления в конструкции.
Во время испытания необходим строгий контроль давления, его показатель не должен меняться весь период выдержки
При гидравлических испытаниях трубопроводов необходимо чётко следовать этой последовательности.
Опрессовка водой и/или воздухом: что это такое
Тестов, предназначенных для обнаружения утечек в трубопроводной системе водо- или газоснабжения разработано несколько, и их использование зависит от того, что передаётся по трубопроводу, и от того, насколько такие испытания безопасны. Практически используются:
- Гидравлические испытания потоком воды высокого давления.
- Пневматические испытания сжатым воздухом.
- Ультразвуковой контроль целостности.
- Закачивание пузырькового раствора.
Для большинства газопроводов бытового назначения трубы тестируются под давлением воздуха. Измерительные системы неразрушающего контроля более точны, поскольку позволяют точно диагностировать места потери герметичности. Но они требуют специализированного оборудования, которое не всегда доступно организациям жилищно-коммунальной сферы, и, тем более – частным лицам.
Давление газа в газопроводе: классификация, виды и категории труб Природный газ используется в быту и на производственных предприятиях. Для доставки его к месту назначения применяют трубопроводы. Важнейший показатель для них — давление газа в газопроводе. Эта…
Для кондиционеров большой мощности или количества, проводят также опрессовку систем охлаждения.
Относительно промышленных производств, связанных с обработкой горючих и легковозгораемых материалов, опрессовка понадобится для оценки стабильности работы систем пожаротушения.
Все вышеперечисленные виды опрессовки труб производятся водой или воздухом.
Когда проводят опрессовку тубопроводов
Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.
Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые
Также проводится испытание в других случаях:
- если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
- если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
- после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
- особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.
Граница разграничения ответственности
Для начала давайте разберёмся, что мы будем опрессовывать. Существует несколько вариантов подключения здания к теплосети. Первый, самый распространённый вариант, когда рядом со стеной на входе из города установлены вводные задвижки. При таком варианте границей разграничения ответственности считается фланец вводной задвижки, за всё, что дальше (включая вводную задвижку), отвечает собственник здания. Соответственно, опрессовывается тепловой узел и система отопления здания.
Второй вариант, когда тепловой узел находится внутри здания, и к нему от вводных задвижек по зданию проходит внутренняя теплотрасса. При таком варианте подключения нужно уточнять, где проходит граница разграничения. В этом нам поможет «Договор на теплоснабжение», который заключается между собственником и теплоснабжающей компанией. В этом договоре есть приложение, в котором и указывается, где проходит граница разграничения.
О специальном оборудовании для опрессовки
Этот признак позволяет провести деление на следующие группы:
- Мембранные.
- Пластинчато-роторные.
- Поршневые.
Ручной опрессовщик – самый дешёвый вариант, подходит для отопительных и водопроводных контуров в частных домах. Оператор, используя данное устройство, может закачивать в систему до трёх литров жидкости в минуту.
Если дом многоэтажный, рекомендуется отдать предпочтение вариантам устройств с ДВС-приводом, либо электрической его разновидностью.
Двухступенчатые насосы позволяют решать более серьёзные задачи. Методика их работы при этом сохраняется примерно одинаковой.
О регулировании и других особенностях процесса
СНиПы так же показывают, каким должно быть испытательное давление. Сможете скачать СниП 3.05.04-85 тут snip_3_05_04_85. Этот показатель зависит сразу от нескольких факторов:
- Высотной разницы между элементами, расположенными сверху и снизу.
- Толщиной, которой обладают стенки.
- Материала, из которого создан трубопровод.
Видео: гидравлический тест трубопроводов отопления
Гидравлические испытания тепловых сетей
Значение давления по СНиП обычно не превышает 10 Мпа. Конкретный показатель индивидуально вычисляется для каждого из типов магистралей, для определённых видов гидравлических испытаний систем водоснабжения.
Как заполняется акт с результатами работы?
Документ должен отображать информацию, связанную с:
- Признаками нарушения герметичности, надёжности в резьбовых и сварных соединениях, если они присутствуют. Появлялись ли капли на поверхностях труб и арматуре?
- Результатами непосредственной проверки.
- Способами устранения выявленных неисправностей.
- Адресом и датой проведения проверки. И фамилиями граждан, которые поставили свои подписи на акте. Обычно подписи ставят собственники домов или квартир. Либо данная функция возлагается на представителей ремонтно-обслуживающей организации.
- Проектом, в соответствии с которым устанавливался контур.
- Методом опрессовки, применённом на практике.
О нормах по давлению для опрессовки
При испытаниях водоснабжения показатель давления по СНиП зависит от того, какой показатель считается рабочим для той или иной системы. В свою очередь, материалы-основы в трубах определяют величину самого рабочего давления.
Не меньше внимания уделяется радиаторам, использованным при проведении монтажных работ. Когда опрессовкой занимаются в новых системах, показатель давления по ГОСТ двухкратно превышает рабочую норму. Для действующих систем допустимо превышение в 20-50 процентов.
Определённое максимальное давление выдерживает каждый тип труб и радиаторов. Этот фактор обязательно надо учесть, когда выбирается оптимальный рабочий показатель для той или иной системы. И при выборе параметров, на которых проводится опрессовка.
На узле ввода опрессовка заслуживает отдельного внимания. Минимально необходимый уровень для такой работы – 10 атм.
Частные дома: проводим опрессовку
Частные дома предполагают применение закрытых водопроводных систем. Согласно ГОСТу, показатель рабочего давления для них максимум равен 2 атмосферам.
При проведении гидравлических испытаний не обойтись без насосов с приводами ручного и электрического типа, помогающих нагонять давления до 4 атмосфер. Допустимо соединение с магистралью отопления.
Видео: гидравлический тест систем холодного водоснабжения
Испытание трубопровода на холодной воде(50 атм).MOV
Вода начинает заполнять конструкцию снизу, при помощи сливного крана. Далее идёт воздух, он легко выталкивает воду. Удаление лишнего проходит через клапаны воздушного типа, смонтированные на самом верху. На каждом радиаторе происходит то же самое. Либо в местах появления пробок из воздуха.
Для испытаний коммуникаций водоснабжения используют воду, температура которой не превышает 45 градусов по ГОСТу.
Самостоятельное проведение опрессовки обязательно, если владелец сам монтирует всю систему трубопровода. Порядка придерживаются такого же, что и в домах со множеством квартир.
Уровень жёсткости воды для гидравлического испытания трубопроводов водоснабжения должен сохранять низкие показатели, если её же потом планируется использовать в качестве теплоносителя.
Допустимо применение талой, либо дождевой воды. Она полностью сливается, если применение в дальнейшем не планируется.
Как это делается?
После того, как стало понятным, что нужно сделать — методы делаются очевидными.
При опрессовке последовательно выполняются следующие операции:
- Участок трубопровода герметично отсекается от прочих инженерных систем. Выбор метода индивидуален для каждого случая. Перекрываются задвижки в элеваторном узле, кольцо отопительной системы отсекается вентилями. В случае канализации используются пневматические резиновые заглушки.
Выглядят они так
- К тестируемому трубопроводу подключается насос для опрессовки труб. Это устройство может быть ручным, электрическим или иметь собственный двигатель внутреннего сгорания. Выбор конкретного устройства зависит от необходимого давления и от объема трубопровода.
Так, для опрессовки системы отопления частного дома может быть использован простейший ручной насос с производительностью 3 литра в минуту; для опрессовки же теплотрасс с их объемами применяются те же насосы, которые обеспечивают циркуляцию в них.

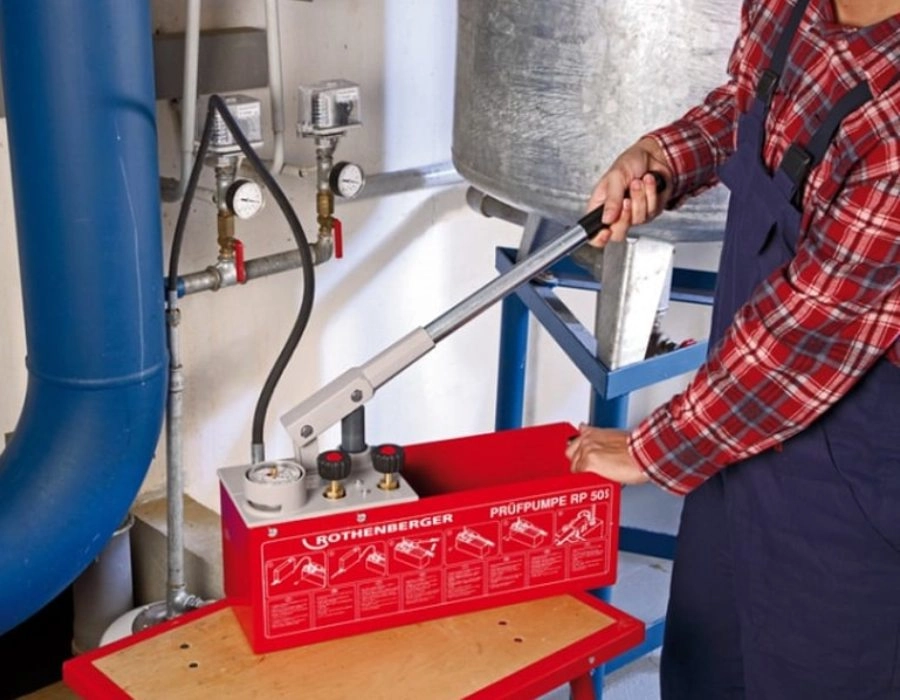

Перед нами простейший ручной опрессовщик

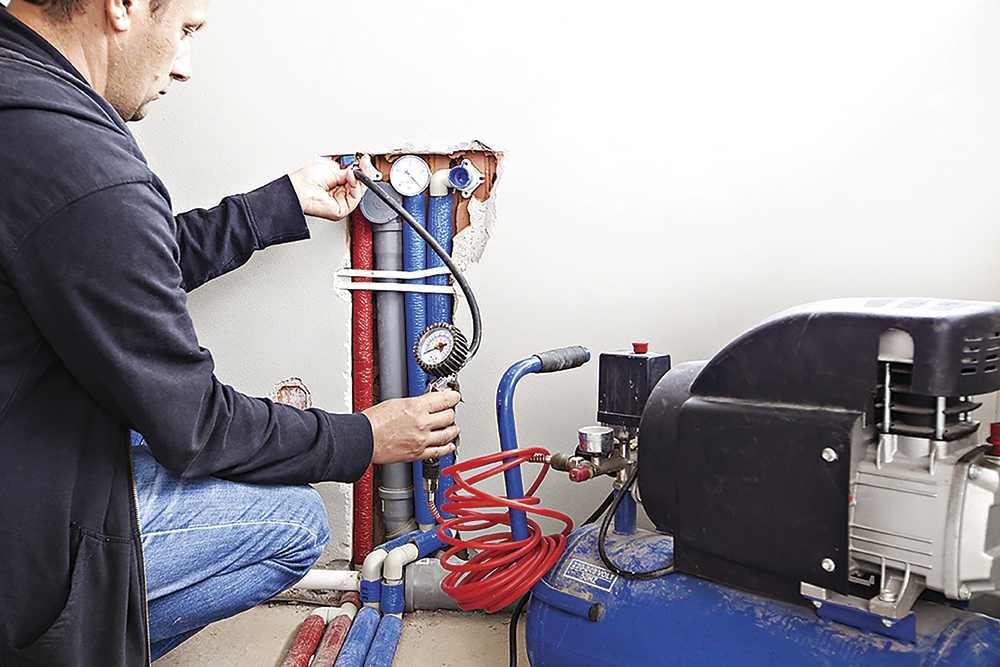

Опрессовать трубу можно и воздухом. Но это куда дольше
- В подвергающийся испытаниям трубопровод нагнетается вода под давлением, превышающим расчетное рабочее. Для систем из труб отопления и водоснабжения это, как правило, 6-8 кгс/см2. Для теплотрасс и магистральных водопроводов 10-12 кгс/см2. Канализация из чугуна проверяется избыточным давлением не больше 2 атмосфер, пластиковая — не больше 1,6.
Наличие утечек легко отследить по падению давления: даже самый дешевый опрессовщик труб снабжается манометром.
Там, где это возможно, лучше проверить отсутствие утечек и визуально. При наличии утечек после их устранения проводится повторная опрессовка.
Регламентирующие нормативы
Чтобы правильно провести опрессовку сетей, нужно владеть нормативной базой. Эти знания также важны при проведении проектных и монтажных работ.
Основные рекомендации по проведению гидравлических испытаний перечислены в СНиП номер 41-01-2003:
- при проведении испытательных работ в сооружении должна поддерживаться температура не ниже нуля градусов;
- при определении давления опрессовки придерживаются данных о максимально допустимом давлении, которое могут выдержать используемые материалы и оборудование (давление опрессовки не должно превышать предельные значения);
- давление в системе во время испытания должно превышать рабочие показатели используемого оборудования и материалов на 50% (однако эта величина не может быть меньше 0,6 МПа).
Еще один нормативный документ (СНиП номер 3.05.01-85) содержит следующую информацию:
- Все крупноузловые элементы можно испытывать только на месте сборки.
- Если во время проведения испытаний давление в системе падает, то нужно осмотреть всю магистраль и приборы, чтобы выявить место протечки. После этого обязательно проводятся ремонтные работы для устранения течи. Затем мероприятия по проверке герметичности сетей продолжаются.
- Если на магистрали установлены клиновые задвижки и вентили, то проводить опрессовку можно при двукратном повороте регулирующей рукоятки.
- В случае использования в контуре приборов не заводской сборки их опрессовывают на месте.
- Если в доме применена скрытая разводка трубопроводов, то эти участки опрессовывают до момента проведения отделочных работ.
- Трубопроводы, которые должны быть изолированы, проверяются на герметичность до укладки теплоизоляционного материала.
- Во время проведения испытания мембранные баки и водогрейные котлы должны быть выключены.
- Отопительная система считается рабочей, если в течение получаса давление опрессовки не снижается, а также визуально не удается обнаружить места протечек.
- Дополнительно отопительный контур проверяют на равномерность и правильность нагрева. Для этого в сети на протяжении 7 часов подают теплоноситель с температурой не ниже 60°С.
Почему необходимо делать опрессовку трубопроводов заранее, до «пуска» системы
Скажем обнаружились после пайки и монтажа трубопровода утечка. Хорошо если это еще незначительный участок трубопровода и в нем всего лишь вода. А также вас не держит время и кто-то еще, кто зависит от вашего участка труб. Тогда в этом нет ничего страшного, все можно переделать, слив воду и просушив трубы. Это между прочим тоже время, деньги и нервы. А представьте ситуацию, когда у вас в системе дорогой теплоноситель, время ограничено, трубы будут засыпаны землей, а переделываете вы все за свой счет. В этом случае лучше подстраховаться и иметь уже отработанную схему по опрессовке. Именно о таком варианте мы и расскажем далее.
ЧИТАТЬ ТАКЖЕ: Как соединить чугунную трубу с пластиковой: соединение канализационной трубы, переходник, стыковка для канализации, чем сделать переход
Как правильно составить акт опрессовки отопительной системы
Чтобы составить акт по всем правилам, важно указать в нем следующее:
- Используемый метод испытаний.
- Проект, согласно которому выполнялся монтаж и установка объекта испытаний.
- Дата и адрес проведения испытательных мероприятий.
- Перечень лиц, подпись которых должна быть в документе. В большинстве случаев указывают собственников жилья и представителей обслуживающих организаций.
- Способы устранения выявленных дефектов.
- Результаты испытаний.
- Наличие признаков разгерметизации системы или нарушения резьбовых соединение и сварных швов. Также следует отметить наличие конденсата на поверхности труб и арматуры.
Подготовка к процедуре
Начало опрессовки
По правилам опрессовки трубопроводов в первую очередь выполняется визуальный осмотр контролируемого участка трубопровода для того, чтобы убедиться в отсутствии каких-то очевидных дефектов, таких как потеря важных деталей, коррозия и другие. Если такие нарушения обнаружены, следует устранить их перед тем, как приступить к опрессовке. Если во время проверки в системе находится рабочая среда, которая не может использоваться для тестирования трубопровода, участок нужно от нее полностью освободить.
После этого трубы тщательно промываются, чтобы избавиться от ржавчины, окалин, а также органических и неорганических отложений. В некоторых случаях промывка выполняется с помощью специального компрессора, а по итогу выполняется проверка путем осмотра внутренней поверхности трубопровода, часть которого (размером около 0.5 м) предварительно вырезается для изучения.
Если нагнетательное оборудование не оснащено обратным клапаном, блокирующим движение рабочей среды в сторону источника, и манометром, то они устанавливаются отдельно после того, как будут закончены все испытания.

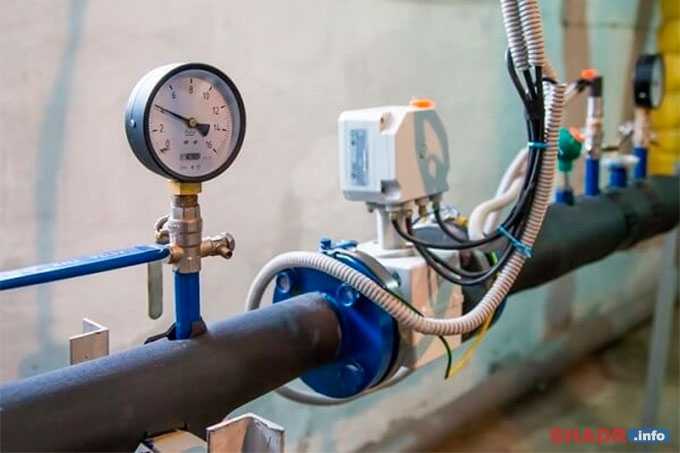

Манометр показывает уровень давления в трубопроводе
Далее проверяемый участок полностью перекрывается и тщательно герметизируется
Важно полностью отсечь проверяемую ветку от центрального водопровода перед проведением опрессовки посредством перекрытия запорной арматуры с обеих сторон. Если же тестируется канализационный трубопровод, на него устанавливаются деревянные, пластиковые или деревянные заглушки
Опрессовщики, насосы для опрессовки труб
В зависимости от того, насколько мощный насос будет использоваться при выполнении опрессовки, меняется точность результатов и продолжительность работ. Маломощное оборудование будет долго нагнетать нужное давление, так как силы простого опрессовщика не хватает для быстрого заполнения массивного трубопровода нужным объемом жидкости или воздуха, а при наличии в системе негерметичных стыков итоговые результаты будут искажены.
Компактный манометр для проверки бытового трубопровода
В связи с этим, выбирая насос для проведения опрессовки, следует отталкиваться от объема проверяемой системы. Если нужно проверить домашнюю систему, достаточно использовать нагнетатель, которым будет прокачиваться до двух-трех литров ежеминутно, в то время как проверка теплотрассы предусматривает необходимость использования циркуляционных насосов, с помощью которых обеспечивается движение жидкости внутри трубопровода.
Опрессовка труб
С трубами можно обращаться по-разному. Чаще всего, их сваривают, паяют или заталкивают в раструб. Однако в данной статье мы рассмотрим совершенной иное действо – опрессовку труб. Причем, в наше поле зрения попадет не только сам процесс, в результате которого выполняется опрессовка труб, но и технология выполнения данной работы.
Опрессовка систем водоснабжения и отопления – как это делается?
Как правило, процесс контроля целостности труб и качества соединения стыков методом опрессовки можно реализовать в процессе выполнения следующих действий.
Действие первое: перекрытие и герметизация контролируемого участка. На данном этапе мы отсекаем подлежащую опрессовке ветку трубопровода от центральной линии водовода. Для этого нужно перекрыть запорную арматуру (краны или вентили) в конце и начале участка. Ну а для канализаций используются специальные заглушки из пластика, резины или дерева.
Действие второе: подключение к контролируемому участку источника, нагнетающего давление. Причем в качестве такого источника используется либо специальный насос для опрессовки труб, либо обычный насос, отвечающий за циркуляцию жидкости в системе.
Источник давления (насос) подключается к специальному отводу (патрубку), наличие которого предусмотрено еще в процессе проектирования трубопровода:
- опрессовка системы отопления осуществляется с помощью специальных кранов, закрепленных на каждой батарее,
- водопровод можно опрессовать сквозь патрубок подключения крана горячей или холодной воды,
- с канализацией еще проще – штуцер наноса вставляется в ревизию – специальный тройник, монтируемый в отводящем трубопроводе с шагом в 40-50 метров.
Точность результатов и время работы, при этом, зависят от мощности насоса. Ведь маломощный насос увеличит время тестирования — простой опрессовщик труб не сможет быстро заполнить габаритную трубу нужным объемом воздуха, а негерметичный стык – исказит все результаты наших испытаний.
Поэтому насосы для опрессовки нужно подбирать, исходя из объемов тестируемых трубопроводов. Так, для домашней системы будет достаточно нагнетателя, прокачивающего сквозь себя пару-тройку литров в минуту. Ну, а опрессовка теплотрасс предполагает использование в качестве нагнетателя циркуляционных насосов, отвечающих за течение жидкости в системе.
Действие третье: закачка воздуха (воды) и контроль стабильности давления в системе. На этом этапе происходит решающее действие – сквозь нагнетательный насос в систему закачивают воду или воздух. Причем закачка идет сквозь клапан обратного давления, который не позволяет воде (воздуху) двинуться в сторону, противоположную направлению закачки.
Величина «контрольного» давления зависит от материала трубы. Чугунные изделия проверяют давлением в 1,5 атмосферы, безнапорные трубы из пластика – давлением в 1,5-2 атмосферы, а напорные трубы – давлением в 10-15 атмосфер.
Причем само давление в трубе контролируют и в процессе 8-часовой «выдержки», и в ходе закачки воздуха (воды) в трубу. Основным измерительным инструментом, в этом случае, является обычный манометр. Результаты испытаний снимают со шкалы этого прибора.
Разумеется, манометр должен находиться за клапаном обратного давления, иначе никаких результатов вы не увидите.
В итоге, процесс контроля опрессовки выглядит следующим образом:
- вначале закачиваем воздух, контролируя давление по манометру,
- после повышения внутреннего давления до нужного результата отключаем нагнетатель,
- фиксируем первичное значение давления на манометре и оставляем систему на 6-8 часов,
- по истечению контрольного времени производим сравнения первичного значения давления на манометре с текущим результатом.
Если разницы нет – система герметична. В ином случае система не герметична и нуждается в доработке.
Пневматическая и гидравлическая опрессовка труб: как она производится
Опрессовка трубопровода – это технологическая операция, производимая на сравнительно небольшом изолированном участке трубопровода. Этот участок специальному испытанию подачей повышенного давления, близкому по значению к предельно допустимому. Проведение опрессовки трубопроводов позволяет убедиться в целостности линии, качестве проведения монтажных работ и установки фитингов.

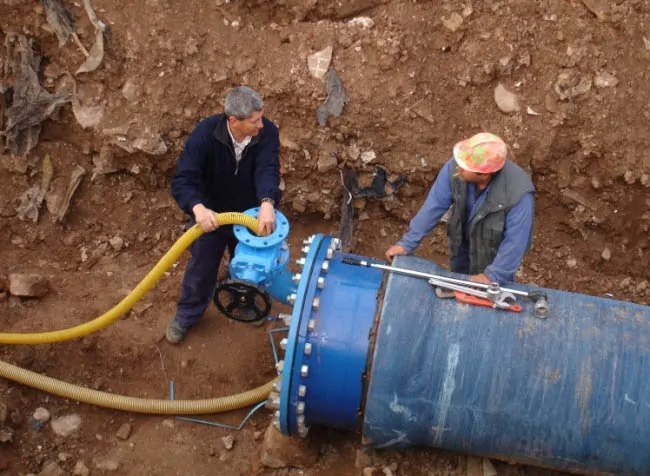

Опрессовка — необходимая и важная операция, позволяющая выявить слабые места в собранном трубопроводе
СНиП
Данные о порядке проведения опрессовки трубопроводов, технологических схемах этого процесса и технике безопасности содержатся в соответствующих разделах следующих СНиП:
- СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
- СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
- СНиП 3.05.04-85 (касается наружных систем водоотведения).
Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.
Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:
- в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
- чугунная канализация: 1,5 атм.;
- безнапорные полимерные трубы: 1,5 – 2 атм.;
- системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
- узел ввода (в централизованных системах): 10 атм.;
При опрессовке системы отопления в частных домах достаточно давления до 2 атм. (выше нагнетать нет смысла: на этот уровень обычно настраивается аварийный клапан).
Особенности и порядок проведения опрессовки
Итак, как опрессовать систему отопления? В процессе проведения гидравлических испытаний опрессовочное давление бывает разным и зависит от назначения сетей и типа установленного оборудования:
- узел вода тепловых сетей в дом опрессовывают при 16 атмосферах;
- устройства отопления вентиляционной системы и ИТП испытывают при давлении в 10 атм.;
- коммуникации отопления в многоэтажном доме опрессовывают при 10 атм.;
- отопительные магистрали и приборы в частных сооружениях проверяются при 2-6 атмосферах.
Новые отопительные сети в только что построенном сооружения испытывают при давлении, превышающем в 1,5-2 раза рабочее. Если постройка старая, то данный показатель составляет 1,15-1,5 раза. Опрессовка чугунных отопительных приборов проводится при 6 атмосферах, а конвекторов – при 10 атм.
Опрессовочные мероприятия проходят в такой последовательности:
- В контур отопления заливают теплоноситель. Если отопительная система работает с использованием антифриза, то ее сначала опрессовывают с водой, а потом со штатным теплоносителем. При подготовке сети к новому отопительному сезону старый теплоноситель полностью сливают, а вместо него заливают чистую воду. При заполнении системы из нее одновременно спускают воздух. Для этого открывают воздухоотводчики на всех стояках или краны Маевского на отопительных приборах.
- Затем давление повышают до нужного показателя. При этом постоянно следят за цифрами на манометре. Вместе с этим проводят осмотр оборудования и магистрали на предмет выявления течи. Обязательным предстает осмотр скрытых трубопроводов.
- Повышенное давление в контуре поддерживают на протяжении получаса. Если в течение этого времени не обнаружено протечек или снижения давления на манометре, то считается, что система полностью герметичная и успешно прошла испытания. Допустимое понижение показателя составляет не более 0,1 атм., но только при условии отсутствия течи.
При появлении протечек проводят ремонтные работы, а после этого выполняют повторную процедуру опрессовки. После успешного прохождения гидроиспытаний составляют акт. Пример этого документа есть в СНиП.
Насосы для опрессовки и промывочные аппараты для системы отопления
Гидравлические и тепловые испытания тепловых сетей
Для проведения испытаний по определению гидравлических и тепловых потерь тепловых сетей используется циркуляционный контур. Контур состоит из подающей и обратной линий с перемычкой. Перед проведением испытаний все потребители испытуемого участка теплосети должны быть отсоединены от него, для того чтобы обособить движение теплоносителя. Испытание проводится около 10-12 часов (время двойного пробега температурной волны по кольцу ТС). Температура теплоносителя увеличивается на 10-20 градусов по всей протяженности температурного кольца. После этого наблюдатели при помощи датчиков отслеживают и фиксируют все изменения температуры на испытуемом участке.
Для проведения испытаний на гидравлические потери на испытуемом участке тепловой сети с интервалом в 5 минут снимается как минимум 15 показаний сначала при максимальном расходе теплоносителя, и затем при 0,8 от максимального расхода. По данным показателям легко определить, несет ли сеть гидравлические потери.
Процесс опрессовки
Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.
Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.
Далее процесс такой:
- Если система была в эксплуатации, сливается теплоноситель.
- К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
- В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
- Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
- Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
- Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
- Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.
Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.
Тип испытываемого оборудования | Испыательное давление | Длительность испытания | Разрешенное падение давления |
Элеваторные узлы, водонагреватели | 1 МПа(10 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
Системы с чугунными радиаторами | 0,6 МПа (6 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
Системы с панельными и конвекторными радиаторами | 1 МПа (10 кгс/см2) | 15 минут | 0,01 МПа (0,1 кгс/см2) |
Системы горячего водоснабжения из металлических труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 10 минут | 0,05 МПа (0,5 кгс/см2) |
Системы горячего водоснабжения из пластиковых труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 30 минут | 0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2) |
Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку
Но испытание продолжают еще 2 часа
И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)
Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).
Таблица соответствия разных единиц измерения давления
С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:
- Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
- Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).
Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.
https://youtube.com/watch?v=ruN3puj3EyU
