Гидравлическое испытание трубопроводов водоснабжения: виды, требования снип

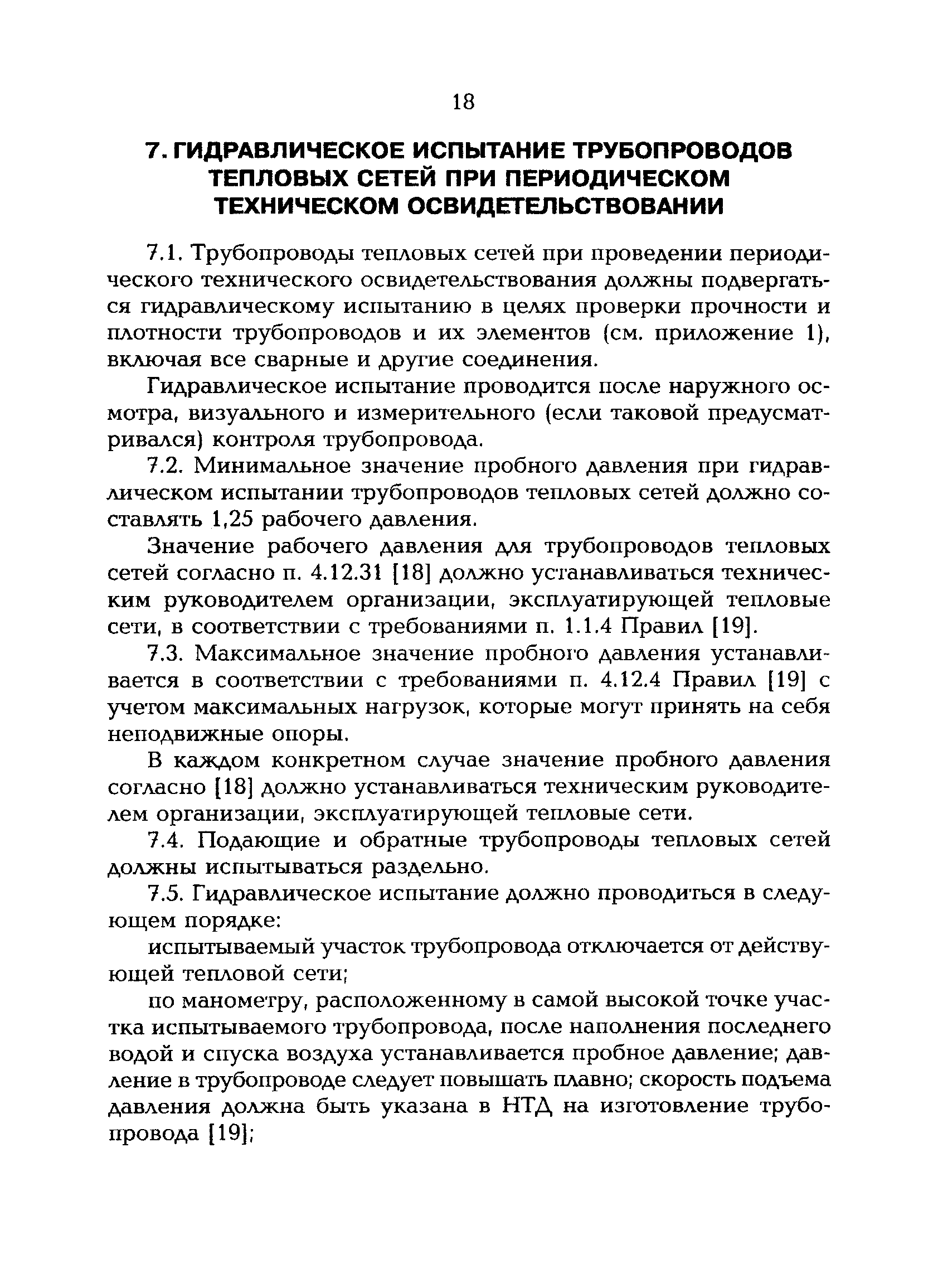

Как проводятся гидравлические испытания системы отопления:

1. Если система работает, ее нужно остановить. Испытываемый участок трубопровода разбивается на условные составные части, которые подвергаются предварительной внешней проверке. В процессе осмотра проверяется вся техническая документация и соответствие стандартам, устанавливаются специальные заглушки для того, чтобы обособить проверяемый участок от основной трубопроводной системы. Недопустимо использовать для этой цели предустановленные запорные механизмы, предусмотренные производителем при монтаже.

2. Устанавливается оборудование, необходимое для проверки – это может быть гидравлический пресс или насос, компрессор: то, что создает давление, необходимое в процессе проведения тестов. Также подсоединяют дополнительное оборудование, в том числе вентили, манометры, измерительные приборы. Когда подготовка закончена, начинается процесс проверки.

3. При помощи гидравлического оборудования в системе создается давление, значение которого рассчитывается ранее и зависит от условий работы и рабочих параметров. В большинстве случаев испытываемое давление превышает рабочее на 20-50%, но не менее определенных значений, оговоренных в СНиП. Давление нагнетается постепенно с целью соблюдения безопасности и во избежание гидроударов, контролируется минимум 2 независимыми измерительными приборами. При этом устанавливается допустимый коридор отклонений вследствие изменения температуры теплоносителя.

4. Одновременно с повышением давления принимаются меры, исключающие скопление газов в элементах трубопровода, заполняемых жидкостью. После того, как необходимое давление достигнуто, оно удерживается на протяжении определенного периода – времени выдержки, установленного техническими нормами, но не менее 5 минут. Систему держат под давлением, наблюдая за показаниями манометра. Персонал должен находиться в безопасном месте, изолированном от испытуемого участка. По окончанию времени выдержки давление понижается до уровня рабочего.

5. Анализ результатов, осмотр системы. Если давление не снижается – утечки отсутствуют, система исправна. Падение давления говорит о разгерметизации системы и необходимости поиска и ликвидации утечки. После планомерного увеличения, времени выдержки и постепенного снижения давления внутри испытываемого участка осуществляется проверка на герметичность и прочность швов. Проводится осмотр всех находящихся в поле зрения участков труб. В случае, если трубы сделаны из цветных металлов, сварные швы простукиваются деревянным молотком весом до 800 г, если из стали, до допускается использование молотка весом до 1,5 кг.

Таким образом осуществляется проверка всех участков трубопровода или теплосети. В случае, если в системе используются комбинированные сосуды с разными рабочими давлениями на участках, отдельные проверки нужно провести для каждого из них.

Данную схему можно назвать «примерной», так как значения падения давления различны в каждом конкретном случае и на конкретном объекте. Точнее просчитываются они уже на месте, при планировании работы.

Установленные нормы гидравлических испытаний:

– Гидравлические испытания проводятся согласно установленным стандартам СНиП III-Г.9—62 и НиТУХП—62. – Процедура осуществляется под контролем руководителя, это может быть мастер или уполномоченный представитель производителя. Проверка должна проводиться в соответствии с требованиями Госгортехнадзора и техникой безопасности с учетом инструкций в технической документации объекта. – Измерительные приборы и манометры, используемые во время испытаний, должны пройти предварительную проверку. Используются только опломбированные манометры с классом точности от 1,5 и выше. Согласно стандарту ГОСТ 2405—63, приборы должны иметь диаметр минимум 150 мм и шкалу, рассчитанную на максимальное значение в 1,33 от измеряемого в процессе проверки давления.

Оценка гидравлических испытаний испытаний

Во время испытаний участки трубопровода проверяются на прочность соединений и плотность. Успешность испытаний проверяется по 3 основным параметрам:

• Стабильное давление внутри труб, без неконтролируемого снижения • Отсутствие признаков, указывающих на нарушение целостности – течи, разрывов, нарушения швов, запотеваний • Отсутствие деформаций, выявленных во время визуального осмотра

В случае, если присутствует одно или несколько нарушений, результаты проверки считаются неудовлетворительными. Система подлежит ремонту с последующей проверкой до тех пор, пока параметры не будут удовлетворительными.

Как составить акт

Как только будут проведены испытания, нужно составить акт, в котором говорится о том, что все проверки происходили с учетом строительных правил и норм. И обязательно нужно, чтобы в акте содержался отчет о том, что вся система успешно выдержала испытания.

Все документы должны составляться инспектором. В акте гидравлических испытаний трубопроводов (образец приведен выше) должны быть такие позиции:

1. Точное название магистрали.
2. Название компании, которая занимается техническим надзором.
3. Указываются все данные, которые говорят о показателях давления и о времени проведения испытаний.
4. Насколько уменьшилось давление в системе.
5. Опись всех дефектов, которые были выявлены при диагностике или запись о том, что они отсутствуют.
6. Конкретную дату проведения испытаний.
7. Окончательное заключение комиссии.

Способы проведения гидравлических испытаний трубопроводов:

1. Манометрический – осуществляется с помощью специальных приборов, фиксирующих показания давления в системе. Этот способ дает инспектору возможность провести все расчеты и измерить давление при тестировании.
2. Гидростатический – диагностика показывает, каким образом ведет себя магистраль при экстремальных условиях (например, при существенном повышении давления). Именно этот способ считается самым популярным среди специалистов.

Все данные должны обязательно указываться в акте гидравлического испытания трубопроводов. Образец документа приведен в нашей статье.

В каких случаях производят опрессовку систем отопления

Поскольку испытание на герметичность выполняется в трубопроводах для определения целостности в системе, то оно определяет способность трубопровода прокачивать теплоноситель без потерь, от чего зависит правильный температурный режим каждой квартиры в холодную пору года.

Согласно СНиП 41-01-2003 и СНиП 3.05.01-85 проверку систем отопления на целостность выполняют:

• Перед сдачей дома в эксплуатацию;
• За месяц до начала отопительного сезона (раз в два-три года).

В ходе таких проверок устанавливают не только соответствие трубы правилам её эксплуатации, но и контролируют степень её изношенности. Так, труба отопительной системы должна быть изготовлена из стали, которая отвечает техническим требованиям ГОСТ 3262-75, а на поверхности изделия не должно быть трещин, закатов или вздутий.

Смета затрат на такие работы предусматривается на каждый календарный год. Колебания уровня расценок на опрессовку труб для частных домов учитывают сложность прокладки магистрали, наличие гидросопротивлений и номинальное давление теплоносителя, требуемое для данной климатической зоны.

КОТЕЛЬНЫЕ

4.11. Котлы должны испытываться гидростатическим методом до производства обмуровочных работ, а водоподогреватели – до нанесения тепловой изоляции. При этих испытаниях трубопроводы систем отопления и горячего водоснабжения должны быть отключены.

По окончании гидростатических испытаний необходимо выпустить воду из котлов и водоподогревателей.

Котлы и водоподогреватели должны испытываться гидростатическим давлением вместе с установленной на них арматурой.

Перед гидростатическим испытанием котла крышки и люки должны быть плотно закрыты, предохранительные клапаны заклинены, а на ближайшем к паровому котлу фланцевом соединении выкидного приспособления или обвода у водогрейного котла поставлена заглушка.

Величина пробного давления гидростатических испытаний котлов и водоподогревателей принимается в соответствии со стандартами или техническими условиями на это оборудование.

Пробное давление выдерживается в течение 5 мин, после чего оно снижается до величины максимального рабочего давления, которое и поддерживается в течение всего времени, необходимого для осмотра котла или водоподогревателя.

Котлы и водоподогреватели признаются выдержавшими гидростатическое испытание, если:

в течение времени нахождения их под пробным давлением не наблюдалось падения давления;

не обнаружено признаков разрыва, течи и потения поверхности.

4.12. Мазутопроводы следует испытывать гидростатическим давлением 0,5 МПа (5 кгс/см2). Система признается выдержавшей испытание, если в течение 5 мин нахождения под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см2).

Процесс проведения опрессовки пластиковых (полипропиленовых) труб

Для того чтобы провести опрессовку, необходимо обеспечить герметичность системы. Герметичность подразумевает возможность закачать какую-либо среду в систему, повысить давление, и проследить за падением этого давления. То есть проконтролировать, действительно ли система герметична и готова к эксплуатации. В нашем случае герметичность системы обеспечивается за счет установки заглушек на ее краях, то есть на начале трубопровода и на конце. При этом с одной стороны используется глухая заглушка, а вот с другой стороны используется заглушка с ниппелем. Установка заглушек происходит также как и всего трубопровода, то есть за счет пайки. Более подробно о процессе пайки пластиковых труб, можно узнать из статьи «Как спаять полипропиленовые трубы».

ЧИТАТЬ ТАКЖЕ: Ремонт полипропиленовых труб своими руками

После того как заглушки установлены, все отводы, тройники и арматура, которые выходят наружу также заглушены, можно приступить непосредственно к проверке, то есть к опрессовке. Для этого подключаем компрессор к ниппелю, сделать это просто. Включаем компрессор и накачиваем воздух до давления рабочего значения трубопровода. Обычно для трубопроводах в жилых домах это 6 атмосфер, но этот показатель в основном занижен, на практике получается около 3-4 атмосфер, что вполне сможет выдать компрессор. А если учесть что испытательной средой является воздух, с куда более низкой вязкостью, то давление еще можно снизить на 0,5-1 атмосферу.

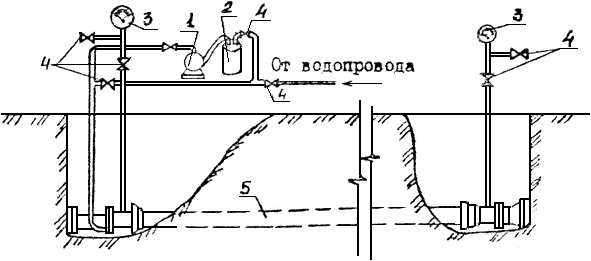

Порядок проведения гидравлического испытания напорного трубопровода на прочность и герметичность

Г.1 Предварительное и приемочное гидравлические испытания напорного трубопровода на прочность и герметичность следует проводить в следующем порядке.

При проведении испытания на прочность:

• повысить давление в трубопроводе до испытательного P_и и путем подкачки воды поддерживать его в течение не менее 10 мин, не допуская снижения давления более чем на 0,1 МПа;
• снизить испытательное давление до внутреннего расчетного давления P_р и, поддерживая его путем подкачивания воды, произвести осмотр трубопровода с целью выявления дефектов на нем в течение времени, необходимого для выполнения этого осмотра;
• в случае выявления дефектов устранить их и произвести повторное испытание трубопровода.

После окончания испытания трубопровода на прочность приступить к испытанию его на герметичность, для этого необходимо:

• давление в трубопроводе повысить до значения испытательного давления на герметичность P_г;
• зафиксировать время начала испытания T_н и измерить начальный уровень воды в мерном бачке h_н;
• произвести наблюдение за падением давления в трубопроводе, при этом могут быть три варианта падения давления:

1. если в течение 10 мин давление упадет не менее чем на два деления шкалы манометра, но не упадет ниже внутреннего расчетного давления P_р, то на этом наблюдение за падением давления закончить;
2.  если в течение 10 мин давление упадет менее чем на два деления шкалы манометра, то наблюдение за снижением давления до внутреннего расчетного давления P_р следует продолжить до тех пор, пока давление упадет не менее чем на два деления шкалы манометра; при этом продолжительность наблюдения должна быть не более: 3 ч — для железобетонных, 1 ч — для чугунных, хризотилцементных, стальных, 2 ч — для стеклокомпозитных трубопроводов. Если по истечении этого времени давление не снизится до внутреннего расчетного давления P_р, то следует произвести сброс воды из трубопровода в мерный бачок (или измерить объем сброшенной воды другим способом);
3. если в течение 10 мин давление упадет ниже внутреннего расчетного давления P_р, то дальнейшее испытание трубопровода прекратить и принять меры для обнаружения и устранения скрытых дефектов трубопровода путем выдерживания его под внутренним расчетным давлением P_р до тех пор, пока при тщательном осмотре не будут выявлены дефекты, вызвавшие недопустимое падение давления в трубопроводе.

После окончания наблюдения за падением давления по первому варианту и завершения сброса воды по второму варианту необходимо выполнить следующее:

• подкачкой воды из мерного бачка повысить давление в трубопроводе до значения испытательного давления на герметичность P_г, зафиксировать время окончания испытания на герметичность T_к и измерить конечный уровень воды в мерном бачке h_к;
• определить продолжительность испытания трубопровода (T_к — T_н), мин, объем дополнительно подкачанной в трубопровод воды из мерного бачка Q, л, (для первого варианта), разность между объемами подкачанной в трубопровод и сброшенной из него воды или объем дополнительно подкачанной в трубопровод воды Q, л, (для второго варианта) и рассчитать значение фактического расхода дополнительного объема подкачанной воды q_п, л/мин, по формуле

где T_к — время окончания испытания, мин;

T_н — время начала испытания, мин.

Г.2 Заполнение трубопровода дополнительным объемом воды при испытании на герметичность требуется для замещения воздуха, вышедшего через непроницаемые для воды неплотности в соединениях; заполнения объемов трубопровода, возникших при незначительных угловых деформациях труб в стыковых соединениях, подвижках резиновых уплотнителей в этих соединениях и смещениях торцевых заглушек; дополнительного замачивания под испытательным давлением стенок хризотилцементных и железобетонных труб, для восполнения возможных скрытых просачиваний воды в местах, недоступных для осмотра трубопровода.

Проведение тестирования системы

Так, при проверке учитывается расход воды из каждой сантехнической точки. Он должен составлять не меньше 0,2 литров в секунду.
Стоит учитывать и напор водоподачи

Особенно это важно для самых высоко расположенных водозаборных точек. В этом случае напор должен быть не менее 2-3 метра.
Также стоит проверить соответствие параметров всей системы согласно проектной документации

Здесь проверяют длину, диаметр трубопровода, а также материалы, из которых он изготовлен.
Визуальный первичный осмотр наружной и внутренней коммуникации также позволяет избежать сильных порывов системы в результате испытаний.
Проведение опрессовки водопровода заключается в подаче воды под большим давлением в систему. Время проведения тестирования — не менее 10 минут. Давление при подаче воды в систему должно быть в полтора раза выше максимально допустимого для конкретной коммуникации.

Пример : бытовой водопровод способен выдержать максимальное манометрическое давление в пределах 0,45 МПа или просто 45 метров столба воды. Поэтому для тестирования такой канализации и водопровода необходимо применить манометрическое давление, равное 0,675 МПа или просто 67,5 метров столба воды.

Тестирование считается успешно пройденным в том случае, если под воздействием воды не будет обнаружено ни одной течи или порыва трубопровода водопровода (канализации).

СНиП

Перед началом отопительного сезона коммунальные службы проверяют оборудование на соответствие строительным нормам и правилам 3.05.01—85.

Перед выполнением чистки сотрудники УК рассчитывают:

• Длину обвязки.
• Расход теплоносителя.
• Давление системы.

Процедуру проводят по участкам.

Требования

Обязателен инструктаж по ТБ персоналу, проводящему чистку.

На время промывки запрещается подходить к обвязке людям, не участвующим в процессе. Трубы должны быть закреплены и ограждены, а обратный клапан воздухопровода — притёрт.

Шланги, проводящие сжатый газ, оборудуют хомутиками, затем соединяют со штуцерами. Этот шаг предотвращает сползание при высоком давлении.

Подготовка

Работники учитывают особенности каждой части отопительной цепи, что обеспечивает лучшую чистку. Перед началом процесса:

• Исследуют коммуникации.
• Делят обвязку на участки.
• При необходимости, ставят запорную арматуру.
• Производят расчёты, перечисленные выше.
• Проводят гидравлические испытания.

Качественная подготовка обеспечивает результат и защиту системы.

Процесс испытаний

В подающий стояк вставляют патрубок со встроенными запорными арматурами и обратным клапаном. С его помощью в теплоноситель подают сильное давление, для чего используют смесь воды со сжатым воздухом.

Для небольших систем допускается применение только встроенных приспособлений. Лишнюю жидкость удаляют при помощи крана. Если есть элеваторный узел, сначала убирают конус и стакан.

Подачу воздуха обеспечивает компрессор. Для прочистки труб достаточно 0,6 МПа. Обратный клапан используют для защиты прибора от попадания жидкости. Перед пуском давления устанавливают манометры, чтобы контролировать процесс.

Промывку делают двумя методами: проточным или наполнительным.

1. При проточном трубы заполняют водой, оставляя открытым кран воздухосборника. Затем вентиль закрывают, включая подачу сжатой смеси газов. Вещества направляют в теплотрассу, начиная чистку. Длительность процесса зависит от степени загрязнённости. Чтобы определить её, специалист наблюдает за патрубком, из которого вытекает вода. Когда она становится прозрачной, процедуру прекращают, а лишнюю жидкость сливают в дренаж.

1. Для наполнительного метода придерживаются следующей инструкции:
   1. К системе подключают два патрубка.
   2. Через первый обвязку заполняют чистой водой, перекрывают вентиль.
   3. Через второй подают сжатый воздух в течение трети часа. В зависимости от диаметра и загрязнённости труб длительность разнится.
   4. Окончив процедуру, жидкость сливают через спускной дренаж.
   5. Обвязку промывают чистой водой 3—5 раз.

Перед введением отопления в эксплуатацию, трубы заполняют веществом, оставляющим защитный слой. Его задача — предотвратить образование ржавчины и накипи.

СИСТЕМЫ ОТОПЛЕНИЯ И ТЕПЛОСНАБЖЕНИЯ

4.6. Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2) в самой нижней точке системы.

Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

Величина пробного давления при гидростатическом методе испытания для систем отопления и теплоснабжения, присоединенных к теплоцентралям, не должна превышать предельного пробного давления для установленных в системе отопительных приборов и отопительно-вентиляционного оборудования.

4.7. Манометрические испытания систем отопления и теплоснабжения следует производить в последовательности, указанной в п. 4.5.

4.8. Системы панельного отопления должны быть испытаны, как правило, гидростатическим методом.

Манометрическое испытание допускается производить при отрицательной температуре наружного воздуха.

Гидростатическое испытание систем панельного отопления должно производиться (до заделки монтажных окон) давлением 1 МПа (10кгс/см2) в течение 15 мин, при этом падение давлении допускается не более 0,01 МПа (0,1 кгс/см2).

Для систем панельного отопления, совмещенных с отопительными приборами, величина пробного давления не должна превышать предельного пробного давления для установленных в системе отопительных приборов.

Величина пробного давления систем панельного отопления, паровых систем отопления и теплоснабжения при манометрических испытаниях должна составлять 0,1 МПа (1 кгс/см2). Продолжительность испытания – 5 мин. Падение давления должно быть не более 0,01 МПа (0,1 кгс/см2).

4.9. Паровые системы отопления и теплоснабжения с рабочим давлением до 0,07 МПа (0,7 кгс/см2) должны испытываться гидростатическим методом давлением, равным 0,25 МПа (2,5 кгс/см2) в нижней точке системы; системы с рабочим давлением более 0,07 МПа (0,7 кгс/см2) – гидростатическим давлением, равным рабочему давлению плюс 0,1 МПа (1 кгс/см2), но не менее 0,3 МПа (3 кгс/см2) в верхней точке системы.

Система признается выдержавшей испытание давлением, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см2) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах.

Системы парового отопления и теплоснабжения после гидростатических или манометрических испытаний должны быть проверены путем пуска пара с рабочим давлением системы. При этом утечки пара не допускаются.

4.10. Тепловое испытание систем отопления и теплоснабжения при положительной температуре наружного воздуха должно производиться при температуре воды в подающих магистралях систем не менее 333 К (60 °С). При этом все отопительные приборы должны прогреваться равномерно.

При отсутствии в теплое время года источников теплоты тепловое испытание систем отопления должно быть произведено по подключении к источнику теплоты.

Тепловое испытание систем отопления при отрицательной температуре наружного воздуха должно производиться при температуре теплоносителя в подающем трубопроводе, соответствующей температуре наружного воздуха во время испытания по отопительному температурному графику, но не менее 323 К (50 °С), и величине циркуляционного давления в системе согласно рабочей документации.

Тепловое испытание систем отопления следует производить в течение 7 ч, при этом проверяется равномерность прогрева отопительных приборов (на ощупь).

Нормы и требования

Требования пожарной безопасности установлены несколькими законодательными, нормативным документами:

• Статьями 62, 86, 106, 107 ФЗ-123, определяющими возможность использования ВПВ, необходимость обеспечения объектов количеством ПК, расходами воды для пожаротушения, требуемых нормами; а также регламентирующих требования к пожарным шкафам, кранам.
• СП 10.13130.2020, являющийся основным нормативным документом, с конкретными требованиями к устройству проектируемых, реконструируемых систем ВПВ строительных объектов.
• Необходимость создания ВПВ, а также минимально требуемые водные расходы для тушения жилых домов, общественных объектов, административно-бытовых корпусов производственных предприятий принимают по таблице 1 этого свода правил; а для производственных, складских объектов – по таблице 2.
• В строительных объектах выше 6 этажей необходим кольцевой хозяйственно-противопожарный водопровод, выполняемый объединением вертикальных стояков поверху.
• СП 30.13330.2016, являющийся актуализированной версией СНиП04.01-85*, указывающий, что при создании ВПВ, отдельного от хозяйственного, питьевого, производственного внутреннего водоснабжения объектов, допустимо использовать любые виды металлических труб, за исключением чугунных.
• СП 118.13330.2012*, устанавливающий требования к устройству ВПВ на строительных объектах общественного назначения; СП 54.13330.2016 – в жилых многоэтажных домах.
• СП 154.13130.2013 требует при проектировании, создании противопожарного водоснабжения внутри встроенных подземных автостоянок, с числом этажей от 2 и больше, выполнять ВПВ отдельным от всех других систем внутреннего водоснабжения.
• НПБ 154-2000, ГОСТ Р 53278-2009 – о технических указаниях к устройству запорных клапанов, методикам испытаний; ГОСТ Р 51049-2008 – к напорным рукавам; ГОСТ Р 53279-2009 – к соединительным головкам; ГОСТ Р 53331-2009 – к стволам; ГОСТ Р 51844-2009 – к шкафам ПК.
• «ППР в РФ», устанавливающий требования к содержанию ВПВ, проверкам технического состояния как системы внутреннего водоснабжения в целом, так и к комплектации пожарных шкафов ПК.

СП 10.13130 требует, чтобы каждая зона, участок сетей противопожарного водопровода строительных объектов, чья высота составляет от 17 этажей, должны быть оборудованы двумя обратными клапанами, открытыми задвижками, трубами с соединительными головками, имеющими диаметр 80 мм, необходимыми для подключения к ним пожарной автотехники.

Сходное требование ПБ изложено в СП 113.13330 о необходимости кольцевания системы пожарных сухотрубов, подсоединения к ним патрубков с обратными клапанами для подключения к ним пожарных автомобилей.
