Узнаем как правильно включить водяной тёплый пол первый раз

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия.

Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Запуск водяного тёплого пола

Водяной тёплый пол — многослойное устройство. Поэтому, даже процесс ввода в эксплуатацию, который кажется простым, имеет свои особенности. Прежде чем приступить к монтажу конструкции, необходимо понимать, как правильно заполнить и включить тёплый водяной пол, а также нужно ознакомиться с инструкцией по пользованию.

Первый запуск включает в себя: наполнение, промывку, слив, регулировку системы, прогревание и сушку стяжки. Принцип действия зависит от используемого теплоносителя и типа отопления, он бывает закрытым и открытым. Кроме того, важным моментом при пуске пола является обеспечение циркуляции жидкости и удалении воздушных пробок из контура.

Чтобы правильно запустить в работу устройство — водяной тёплый пол, выходной коллектор должен иметь специальный кран. Опрессовочный аппарат, необходимый для проверки пола, можно арендовать.

Но если в трубопровод закачивается вода, а не антифриз, то лучше иметь собственное приспособление. Использовать аппарат придется часто, так как рекомендовано проводить замену теплоносителя ежегодно, а следовательно проводить и тестирование системы.

Запуск водяного тёплого пола

Водяной тёплый пол — многослойное устройство. Поэтому, даже процесс ввода в эксплуатацию, который кажется простым, имеет свои особенности. Прежде чем приступить к монтажу конструкции, необходимо понимать, как правильно заполнить и включить тёплый водяной пол, а также нужно ознакомиться с инструкцией по пользованию.

Первый запуск включает в себя: наполнение, промывку, слив, регулировку системы, прогревание и сушку стяжки. Принцип действия зависит от используемого теплоносителя и типа отопления, он бывает закрытым и открытым. Кроме того, важным моментом при пуске пола является обеспечение циркуляции жидкости и удалении воздушных пробок из контура.

Чтобы правильно запустить в работу устройство — водяной тёплый пол, выходной коллектор должен иметь специальный кран. Опрессовочный аппарат, необходимый для проверки пола, можно арендовать.

Но если в трубопровод закачивается вода, а не антифриз, то лучше иметь собственное приспособление. Использовать аппарат придется часто, так как рекомендовано проводить замену теплоносителя ежегодно, а следовательно проводить и тестирование системы.

Заполняем водой систему тёплых полов

Прежде, чем первый раз запустить тёплый водяной пол, магистраль следует заполнить. На способ наполнения влияет тип системы и вид теплоносителя. В нашем случае, мы будем использовать самый популярный вид — воду.

Если применяется вода, то необходимо ежегодно производить ее замену, то есть заправлять новую. Трубопровод водяного пола перед каждым включением требуется промывать. В магистраль подаётся вода, ее нужно сливать до тех пор пока не будет выходить чистая.

Есть два способа заполнения водой тёплого пола. Рассмотрим пошагово, как заполнять водой контур тёплого пола закрытого типа через коллектор:

1. Открываются все краны, такие как:
2. коллекторные вентили;
3. закрывающие краны на трубах;
4. трёхходовой клапан распределительного узла;
5. все отводчики воздуха.

Следует подождать, пока весь воздух не выйдет из магистрали.

Включается циркуляционный насос. Воздухоотвод снова запускается, будет слышен шум от проходящего воздуха через него. Насос должен поработать минуты 3 — этого достаточно, чтобы вышла основная масса воздуха.

Закрываются все краны, и только один остаётся открытым. Это требуется для концентрации насоса на одном контуре, чтобы все остатки воздуха вышли из него.

• Когда из данной петли воздух вышел, открывается следующий контур, а этот закрывается. Такое действие проводится со всеми вентилями.
• После того, как воздух выпущен из всей системы, отключается насос.

Откручиваются краны на всех контурах (входного и выходного плана), вода качается пока последние остатки воздуха не выйдут.

По завершению данной процедуры, система греющего пола заполнена, и можно приступать к её настройке и включению.

Другой вариант — заполнение магистрали открытого типа. Это устройство оснащено специальным баком, с помощью него можно добавлять теплоноситель при испарении. А также внизу есть сливочный кран, через который происходит заполнение пола от источника водоснабжения при помощи шланга.

Однако сначала пол следует наполнять через коллекторный кран, который подключается шлангом к трубам. Принцип действия такой же, как при использовании закрытой конструкции. Технология отличается отсутствием насоса, а воздух выводится под давлением от системы водоснабжения.

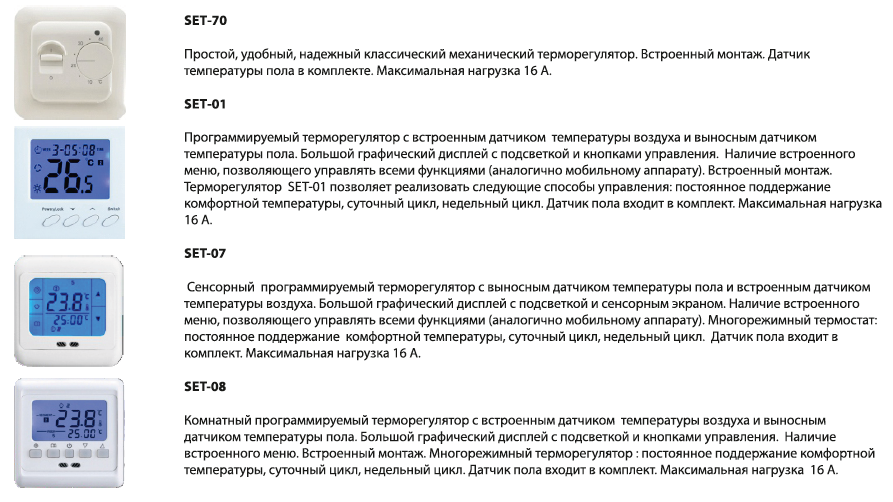

Терморегуляторы для электрических полов

Производится управление электрическим теплым полом блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Разделим их по принципу работы:

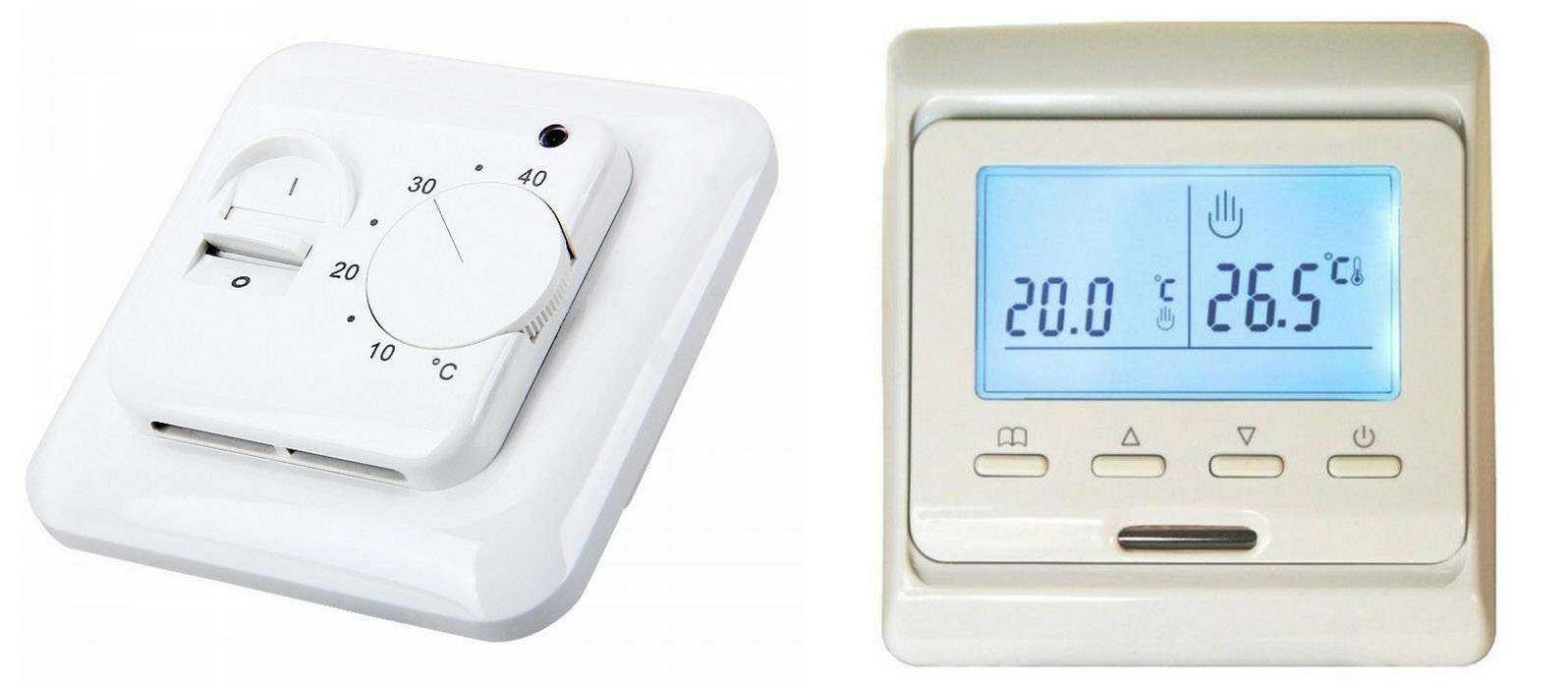

• Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.

• Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.

• Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Электрическое отопление

Кабельные секции или маты подключают к терморегулятору. В данный прибор выводят сетевые кабели и проводник термодатчика. Схема подключения имеется на обратной панелиустройства. Перед тем как закрыть кабельный пол стяжкой или клеевым раствором систему необходимо протестировать. Как включить электрический тёплый пол?

• На терморегуляторе выставляют температуру для нагревательных элементов.
• Проверяют работу кабеля.
• При обнаружении холодных участков, систему отключают, выясняют причину отсутствия обогрева. Возможно, соединение матов или секции было выполнено неверно.

Рекомендуем: Как укладывать водяной тёплый пол?

При положительных результатах, систему отключают. На электрические элементы наносят стяжку или плиточный клей. Оставляют раствор до полного высыхания. Укладывать плитку можно через 10-14 дней.

Через сутки проводят затирание швов. Включать напольный обогрев можно после полного высыхания растворов. Температуру нагрева пола повышают постепенно.

При эксплуатации жидкостного тёплого пола необходимо провести опрессовку системы, наполнить её теплоносителем и включить котёл. Для кабельного обогрева требуется выждать пока стяжка или плиточный клей высохнут. Термоплёнку подключают сразу после облицовки пола. Прогрев системы отопления осуществляют постепенно, в течение 48 ч.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Характеристики программируемого термостата

Все виды терморегуляторов для теплого пола изготовлены, для поддержания заданной температуры в помещении. Поэтому в их функции входит, по мере изменения микроклимата включать и выключать подачу тепла для помещения. Программируемый термостат отличается от своих аналогов тем, что он оснащен цифровым процессором, который способен запомнить сразу несколько значений. Благодаря этому он может обслуживать несколько комнат одновременно, с разными заданными температурными режимами. Кроме того, программируемые терморегуляторы обладают следующими дополнительными функциями:

Терморегуляторы снабжены контактом для заземления. Некоторые модели термостатов, без заземления не включаются.

1. Фиксация точной температуры пола. Такая особенность позволяет сочетать отопительные системы с декоративными напольными покрытиями.
2. Удобство в эксплуатации. Контроль данных и настройка режимов производится, как на изделии, так и через Wi – Fi или дистанционный пульт.
3. Безопасность. Возможность установить точную минимальную температуру, не позволит в зимний период перемерзнуть обогревающей системе, если жилое помещение оставить без присмотра.
4. Экономия. Терморегулятор самостоятельно включает и выключает обогрев пола, что позволять сэкономить на потреблении электроэнергии до 20%.

Расположение устройства в комнате Стоит отметить, что программируемые термостаты, имеют долгий эксплуатационный срок. Но не правильное подключение к теплому полу, может отрицательно сказаться на их функциональных характеристиках.

Как запустить теплый водяной пол правильно?

Первый запуск теплого водяного пола проводится нагревом теплоносителя до +20-25 градусов. Нужно дать системе пару дней отстояться, после чего каждый день увеличивать этот показатель на 10 градусов, если используется вода и на 5, если теплоноситель – антифриз.

Весь процесс постепенного разогрева конструкции напрямую зависит от размера помещения. Если оно небольшое, то можно уложиться всего в пару дней, но так как запуск теплого водяного пола устраивается после всех проверок, заливки бетона и укладки напольного покрытия, то лучше не спешить с резким подъемом температуры. Это может вызвать появление трещин в стяжке.

Процесс водяной опрессовки

Для опрессовки применяется профессиональное оборудование

Применение гидравлического способа предусматривает нагнетание давления до 6 бар, но фактически показатель в системе равняется 3 бар. Для получения оптимального уровня используется несколько устройств.

Опрессовщик – профессиональное оборудование

Производители выпускают ручные и электрические модели, основная разница между которыми заключается в стоимости. Домашнему мастеру целесообразно применять ручной опрессовщик:

1. Шланг прибора подключается к системе, в специальную емкость заливается вода.
2. Выполняется накачка в ручном режиме с периодическим открытием и закрытием крана.

При работе с электрическим опрессовщиком понадобится подсоединить его к системе водоподачи или резервуара с водой. Дальнейшие действия осуществляются по инструкции изготовителя.

Садовый опрыскиватель

Можно воспользоваться садовым опрыскивателем

Устройство подбирается согласно параметрам рабочего давления, указанным на корпусе или в паспорте. В процессе применения опрыскивателя нужно:

1. Налить в резервуар воду.
2. Подключить шланг прибора к подающему вентилю.
3. Создать давление от 4 до 6 бар – для этого хватит одного заполненного бачка.
4. Качать вручную до момента появления нужного давления.

Одной заполненной емкости хватает на один контур.

Глубинный вибрационный насос

Приборы создают давление до 6 атм., поэтому отлично подходят для опрессовки. Работы выполняются с помощником – один человек открывает краны, а второй следит за насосом. Шланг вибрационного устройства подключается к коллектору.

Насос активируется после открытия вентиля. Шланг обратки подсоединяется в комплектную емкость. После полного спуска воздуха из контура перекрывается кран обратки. Далее нужно отслеживать показатель манометра, пока не появится давление до 6 атм. После этого закрывается подающий кран и одновременно включается насос.

Опрессовка теплого пола воздухом

Если нет возможности залить воду, опрессовку теплого пола можно провести воздухом. Проверяем, все ли краны герметично закрыты, в т. ч. сливные, краны Маевского и пр. На время опрессовки воздухом автоматический воздухоотводчик откручиваем и ставим на его место заглушку.

Для создания давления нужен будет компрессор, автомобильный насос с манометром или т. п. Чтобы присоединить шланг от насоса (компрессора), должен быть штуцер, а после него — кран (кран здесь потому, что все компрессоры пропускают воздух, не держат, когда перестаём качать).

Рекомендуемое давление при опрессовке воздухом раза в 2-3 выше рабочего. То есть, если рабочее давление 1.5-2 атмосферы, то при опрессовке порядка 4…5 атм.

Важно! Давление в 4-5 атм. создаётся только в теплом полу, а НЕ на участке от котла до коллектора

Причина: многие котлы рассчитаны на давление до 3 атм., большее давление может повредить котлу

Участок «котёл — коллектор» проверяем потом отдельно на допустимом для котла давлении.

Есть специальные опрессовщики:

— однако, это удовольствие не из дешёвых, если делаем систему для себя, то раскошеливаться на один раз смысла нет.

Итак, закачали воздух до давления 4 атм., затем закрываем кран и оставляем систему под давлением на сутки, наблюдаем за падением давления. Падения давление быть не должно, но всё равно чуть-чуть будет, т. к. при закачке компрессор немного нагревает воздух, который потом остынет.

Внимание! Давление в теплом полу оставляем до конца заливки чистовой стяжки. После того, как давление создали, нужно обмылить все соединения, мыльным раствором, можно даже средством для чистки стёкол. Так, по появившимся пузырькам воздуха мы увидим, где соединение не плотное

Так, по появившимся пузырькам воздуха мы увидим, где соединение не плотное

После того, как давление создали, нужно обмылить все соединения, мыльным раствором, можно даже средством для чистки стёкол. Так, по появившимся пузырькам воздуха мы увидим, где соединение не плотное.

О роли датчика

Следует помнить, что в настройке теплого пола имеется одна незаменимая деталь – это датчик. Блоком управления настраивается нагрев пола и экономится электричество. Самую высокую экономию обеспечивают программируемые устройства, но они дорогостоящие.

Возможность настроить нужным образом теплый пол дает экономию энергии и, соответственно, денег.

Эффект кроется в соответствии электрической мощности пола и измерителя. Разогревание пола до необходимой температуры возможно только при достаточной мощности. Поэтому при покупке нужно интересоваться характеристиками товара.

В некоторых случаях  в помещениях с большой площадью приходится подключать более одного регулятора.

Важным моментом является тип настройки. Следует для себя найти способ, чтобы не делать отверстий в стене,  а ограничиться коробом для терморегулятора. Не стоит отступать от рекомендаций в инструкции.

Блок управления ни в коем случае нельзя устанавливать внутри, нужно прокинуть кабель к нагревателям сквозь отверстие в стене и датчик разместить в коридоре.

Электронная настраивающая аппаратура способна обслужить разные рабочие режимы обогрева полов с высокой степенью энергетической экономии. Но это дорогостоящая техника.

Какой теплоноситель выбрать

По трубам водяного тёплого пола циркулирует жидкий теплоноситель. Он бывает нескольких видов:

1. Обычная вода — самый дешёвый вариант. Она экологически безопасна и не оказывает вреда человеку. Хорошо переносит и отдаёт тепло. В случаи протечки, её объём легко восполнить.

Однако, у воды есть и минусы, но они не значительные:

• содержит соли, которые оседают внутри труб, а это снижает теплоотдачу, но так как в контуре движется одна и та же жидкость, то количество солей не большое;
• в ней находится кислород, он приводит к коррозии, но его не много;
• она замерзает, при этом увеличивается в объёме, и может навредить трубопроводу;
• её необходимо заменять раз в год, но на это не требуется финансовых вложений.

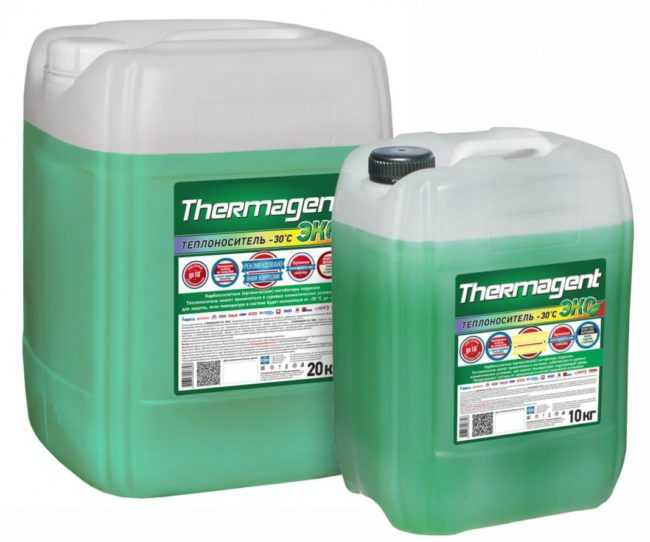

1. Антифризы — изготавливаются на основе этиленгликоля и пропилен-гликоля с добавлением присадок, они снижают активность жидкости. Главный их плюс — практически не замерзают зимой, или только при очень низких температурах.

Среди минусов — высокая стоимость, особенно жидкости на основе пропилен – гликоля. Если говорить об этиленгликоле, то он текуч, ядовит, вызывает образование коррозии и плохо переносит перегрев.

1. Дистиллированная вода — неплохой вариант, но лишь при постоянном проживании в квартире, или если пол включается только летом, так как быстро замерзает.

Подводя итог, можно сделать вывод, что лучший вариант — заполнить систему «тёплый пол» водопроводной водой. Это дёшево, безопасно, и кроме того вода отличный теплоноситель.

В статье подробно освещена информация, какую жидкость лучше выбрать – воду или антифриз.

Куда и когда заливать теплоноситель

Способ подачи теплоносителя зависит от строения вашей системы. Если предусмотрено использование водопроводной воды, есть специальный кран, открывающий подачу. Для залива других жидкостей в подающей части коллектора должен быть специальный наконечник с запорным краном, к которому подключается специальное опрессовочное устройство, которое можно использовать и для залива теплоносителя. Эти аппараты бывают ручными, бывают автоматическими. В принципе, устройство можно не покупать, а взять на прокат в специализированном магазине. Но если вы будете использовать в качестве теплоносителя воду, то пользоваться им придется ежегодно (менять воду в теплых полах нужно перед каждым сезоном), так что в этом случае можно подумать о покупке. Видео, в котором представитель одной из фирм рассказывает об опрессовочниках, расположено внизу страницы. Если интересно — посмотрите. Для спуска системы на выходном коллекторе тоже должен быть специальный кран.

Вне зависимости от того, вверху или внизу находится подающий коллектор, подаем теплоноситель через запорный кран подачи

Перед тем, как заливать теплоноситель, теплый пол нужно промыть проточной водой. Внутри неизбежно есть смазочные материалы, составы, которые использовались при производстве составляющих системы. Скорее всего, в трубы на стадии монтажа попали стружки, мелкие обрезки и другой мусор. Потому промывка — обязательный этап. Для этого несколько раз систему заполняют водой, а потом сливают. После того как вода сольется абсолютно чистой, можно считать промывку законченной.

Какой теплоноситель выбрать

По трубам водяного тёплого пола циркулирует жидкий теплоноситель. Он бывает нескольких видов:

1. Обычная вода — самый дешёвый вариант. Она экологически безопасна и не оказывает вреда человеку. Хорошо переносит и отдаёт тепло. В случаи протечки, её объём легко восполнить.

Однако, у воды есть и минусы, но они не значительные:

• содержит соли, которые оседают внутри труб, а это снижает теплоотдачу, но так как в контуре движется одна и та же жидкость, то количество солей не большое;
• в ней находится кислород, он приводит к коррозии, но его не много;
• она замерзает, при этом увеличивается в объёме, и может навредить трубопроводу;
• её необходимо заменять раз в год, но на это не требуется финансовых вложений.

1. Антифризы — изготавливаются на основе этиленгликоля и пропилен-гликоля с добавлением присадок, они снижают активность жидкости. Главный их плюс — практически не замерзают зимой, или только при очень низких температурах.

Среди минусов — высокая стоимость, особенно жидкости на основе пропилен – гликоля. Если говорить об этиленгликоле, то он текуч, ядовит, вызывает образование коррозии и плохо переносит перегрев.

1. Дистиллированная вода — неплохой вариант, но лишь при постоянном проживании в квартире, или если пол включается только летом, так как быстро замерзает.

Подводя итог, можно сделать вывод, что лучший вариант — заполнить систему «тёплый пол» водопроводной водой. Это дёшево, безопасно, и кроме того вода отличный теплоноситель.

В статье подробно освещена информация, какую жидкость лучше выбрать – воду или антифриз.

Какой теплоноситель выбрать

По трубам водяного тёплого пола циркулирует жидкий теплоноситель. Он бывает нескольких видов:

1. Обычная вода — самый дешёвый вариант. Она экологически безопасна и не оказывает вреда человеку. Хорошо переносит и отдаёт тепло. В случаи протечки, её объём легко восполнить.

Однако, у воды есть и минусы, но они не значительные:

• содержит соли, которые оседают внутри труб, а это снижает теплоотдачу, но так как в контуре движется одна и та же жидкость, то количество солей не большое;
• в ней находится кислород, он приводит к коррозии, но его не много;
• она замерзает, при этом увеличивается в объёме, и может навредить трубопроводу;
• её необходимо заменять раз в год, но на это не требуется финансовых вложений.

1. Антифризы — изготавливаются на основе этиленгликоля и пропилен-гликоля с добавлением присадок, они снижают активность жидкости. Главный их плюс — практически не замерзают зимой, или только при очень низких температурах.

Среди минусов — высокая стоимость, особенно жидкости на основе пропилен – гликоля. Если говорить об этиленгликоле, то он текуч, ядовит, вызывает образование коррозии и плохо переносит перегрев.

1. Дистиллированная вода — неплохой вариант, но лишь при постоянном проживании в квартире, или если пол включается только летом, так как быстро замерзает.

Подводя итог, можно сделать вывод, что лучший вариант — заполнить систему «тёплый пол» водопроводной водой. Это дёшево, безопасно, и кроме того вода отличный теплоноситель.

Установка нагрева по дням и часам

Во-вторых, нам нужно включить питание по дням недели (включая выходные) и по времени. Это тоже просто. Настройки активируются нажатием клавиши «Книга» (удерживайте ее в течение пяти секунд).

Затем перейдите к основным настройкам временного интервала, сначала для будних дней. Время также изменяется «вверх» «вниз» при выборе опции «книга», сначала идет время, а затем температура. Существует целый цикл.

Всего здесь имеется шесть настроек:

Также можно установить выходной день.

Извините, если немного непонятно, но обязательно посмотрите видео в конце, там все объясняется в «коробках».

Какой теплоноситель выбрать

По трубам водяного тёплого пола циркулирует жидкий теплоноситель. Он бывает нескольких видов:

1. Обычная вода — самый дешёвый вариант. Она экологически безопасна и не оказывает вреда человеку. Хорошо переносит и отдаёт тепло. В случаи протечки, её объём легко восполнить.

Однако, у воды есть и минусы, но они не значительные:

• содержит соли, которые оседают внутри труб, а это снижает теплоотдачу, но так как в контуре движется одна и та же жидкость, то количество солей не большое;
• в ней находится кислород, он приводит к коррозии, но его не много;
• она замерзает, при этом увеличивается в объёме, и может навредить трубопроводу;
• её необходимо заменять раз в год, но на это не требуется финансовых вложений.

1. Антифризы — изготавливаются на основе этиленгликоля и пропилен-гликоля с добавлением присадок, они снижают активность жидкости. Главный их плюс — практически не замерзают зимой, или только при очень низких температурах.

Среди минусов — высокая стоимость, особенно жидкости на основе пропилен – гликоля. Если говорить об этиленгликоле, то он текуч, ядовит, вызывает образование коррозии и плохо переносит перегрев.

1. Дистиллированная вода — неплохой вариант, но лишь при постоянном проживании в квартире, или если пол включается только летом, так как быстро замерзает.

Подводя итог, можно сделать вывод, что лучший вариант — заполнить систему «тёплый пол» водопроводной водой. Это дёшево, безопасно, и кроме того вода отличный теплоноситель.

В статье подробно освещена информация, какую жидкость лучше выбрать – воду или антифриз.

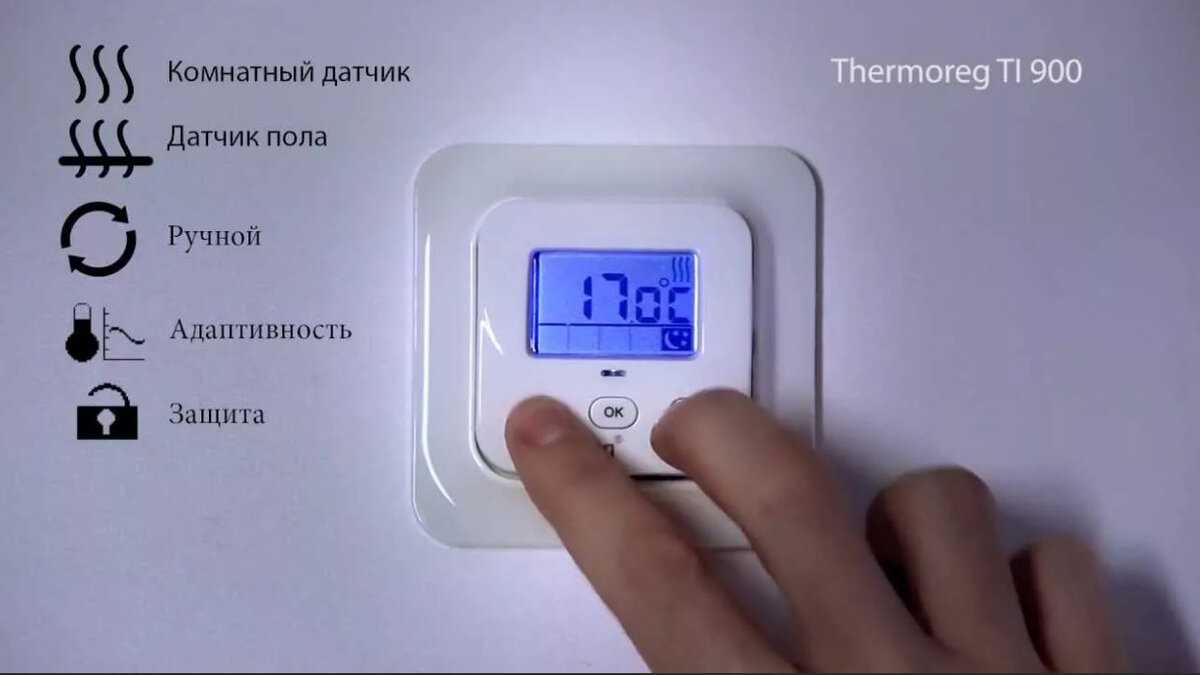

Настройка терморегулятора

Распространенные модели термостатов оснащены программным модулем, который задает необходимые показатели температуры пола для любого временного отрезка. Сенсорный экран позволяет провести эту процедуру путем нескольких нажатий.

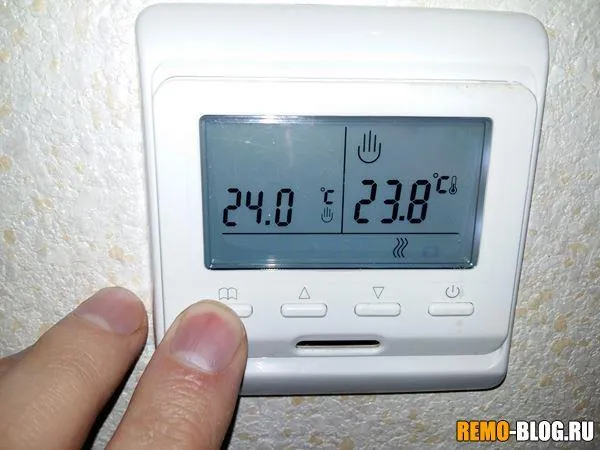

Клавиши «вверх» и «вниз» задают нужную температуру в ручном режиме после включения прибора.

Настройки автоматической регулировки займут некоторое время.

Установка даты и времени.

На панели есть кнопка «книжка», в течение 5 секунд необходимо удерживать ее в нажатом состоянии одновременно со стрелкой «вверх». Открывается меню, в котором можно настроить как часы, так и дни недели (обозначаются цифрами от 1 до 7). Кнопка «питание» сохраняет выбранный вариант.

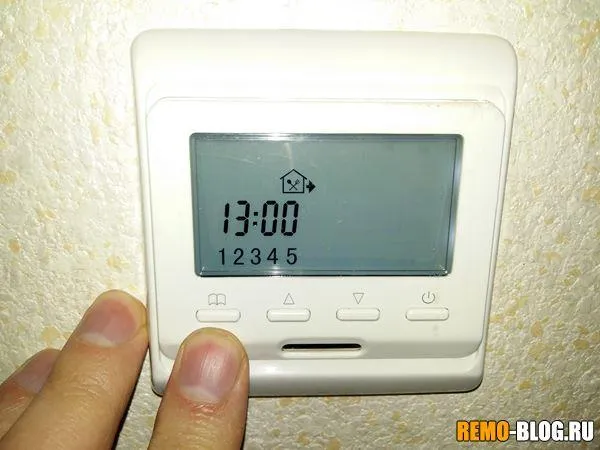

Регулировка нагрева по дням и часам

Активация меню настроек происходит с помощью значка «книжка», на который жать нужно в течение 5 секунд. В основных настройках временного интервала будние дни идут в первую очередь. Опции выбираются нажатием на «книжку», время выбирается клавишами «вверх» и «вниз». Цикл настроек повторяется в такой последовательности: день недели – время – температура. Настроить можно, разбив сутки на 6 отрезков:

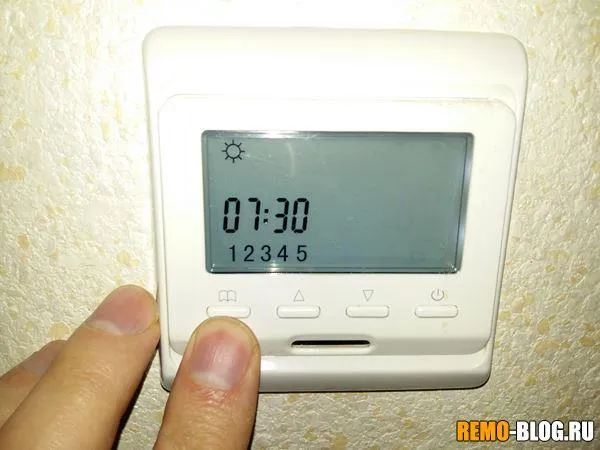

• подъем;
• покинули дом;
• вернулись в обед;
• ушли с обеда;
• вернулись вечером;

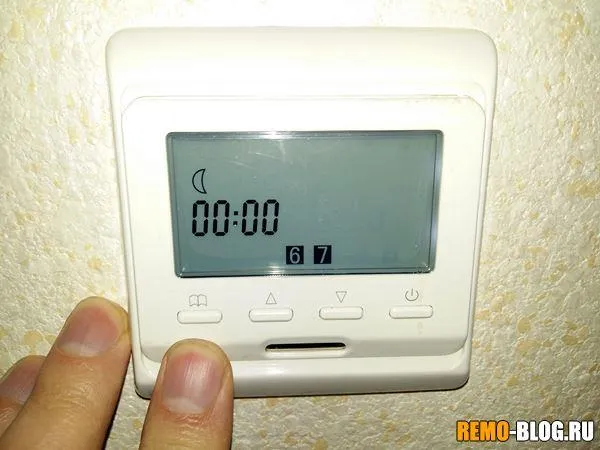

• ночной режим.

Настройки сервисного меню

Активизируются на выключенном приборе при нажатии кнопок «включение» и «книжка». С помощью сервисного меню можно настроить:

• Калибровку датчиков;
• Переключение датчиков или их одновременное включение;
• Ограничение температуры;
• Регулировку шага температуры (по умолчанию шаг включения-отключения пола равен 1 градусу);
• Минимальный режим прогрева;
• Максимальный обогрев;
• Сброс настроек.

Детский режим

Экран терморегулятора можно защитить от случайного нажатия, подключив блокировку. Одновременное нажатие клавиш «вверх» и «вниз» в течение 5 секунд обеспечивает надежную защиту контроллера от несанкционированного переключения.

Тестовый запуск

Опрессовка – это проверка под давлением всей системы на возможное наличие протечки в трубах и в местах их соединения.

Без этого этапа заливать раствор и стелить финишное покрытие просто бессмысленно. Он проводится, когда все трубы подсоединены к распределительному коллектору.

Каждый обогревательный контур по отдельности нужно наполнять жидкостью до тех пор, пока из него не выйдет весь воздух. Для этого вентили, как регулирующие, так и термостатные, нужно открыть и закрыть.

Для каждого вида труб теплого водяного пола необходим свой тип опрессовки:

1. Если применяется металлопластик, то для запуска используют холодную воду, подаваемую в систему под давлением 6 Бар. Если в течение суток оно не упало, то конструкция прошла испытание и можно приступать к дальнейшей работе – заливать стяжку поверх наполненных водой труб, которые находятся под давлением. На всем этапе проверки при таком давлении воздухоотводчики должны быть закрыты, иначе через них польется вода.
2. Для труб из сшитого полиэтилена проверка требует других действий:
   • во-первых, давление для опрессовки должно в два раза превышать рабочее, но не ниже, чем 6 Бар;
   • во-вторых, нужно следить, когда оно начнет падать (приблизительно 30 мин.) и снова поднять его;
   • в-третьих, такие действия следует провести трижды и только после этого нужно снова увеличить давление вдвое и оставить систему на сутки;

Если за это время давление упало не более чем на 1.5 Бара и не видно протечки, то система прошла испытание.

В виде дополнительной проверки опытные мастера рекомендуют применить испытание максимальным нагревом системы. Подобный первый прогрев водяного теплого пола покажет, насколько качественные трубы. Для этого нужно разогреть их до +80-85 градусов и оставить на полчаса. Если нигде не видно протечки или пара, то конструкция готова к заливке раствором.

Стяжку после всех проверок нужно заливать только на полные трубы, чтобы она «учла» их измененную форму.

Заливка стяжки

После выполнения всех подготовительных работ приступаем непосредственно к заливке бетонной стяжки.

Выбор заливочной смеси

Так как заливать пол своими руками следует с соблюдением строительных нормативов, изначально следует определиться с выбором материала. От этого будут зависеть особенности всей дальнейшей работы.

Для обустройства бетонной стяжки можно применить следующие материалы:

• готовые сухие смеси пескобетона;
• приготовить цементный раствор самостоятельно;
• использовать самовыравнивающиеся наливные полы.

Каждый из этих вариантов имеет свои преимущества.

Готовые смеси

Готовые сухие смеси можно приобрести в большинстве строительных супермаркетов. Среди их преимуществ можно указать сбалансированный и заранее подобранный состав, который включает:

• песок крупной фракции диаметром до 2 – 3 мм;
• Портландцемент марки М-300 или М-400;
• дополнительные улучшающие добавки (пластификаторы и т.д.).

Наливные полы

Являются одной из разновидностей готовых смесей. Главным их отличием от остальных концентратов является способность к самовыравниванию после заливки.

Статья по теме: Как избавиться от клопов в квартире в домашних условиях народными методами

Достигается это благодаря наличию в их составе специальных полимерных добавок, придающих готовому раствору повышенную пластичность и текучесть. Вследствие чего, после нанесения их на основание наливные полы растекаются по всей его поверхности ровным слоем.

Типовые технологии укладки электрического теплого пола

Прежде чем мы представим некоторые планы установки, необходимо объяснить, что влияет на конструкцию. К этим факторам относятся:

• расположение, это может быть не только пол, а потолок и стены;
• тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
• влажность помещений;
• тип теплоизоляции;

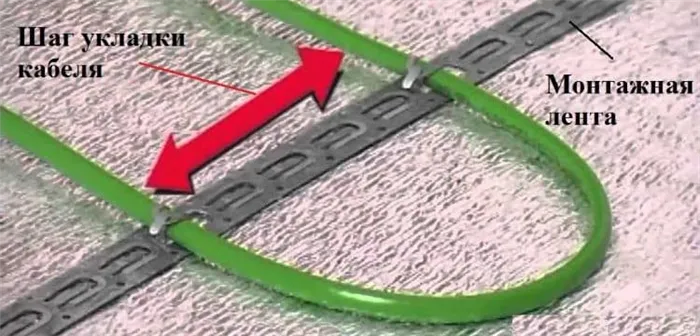

• расчет шага и мощности;
• материал основания, на который будет производиться укладка;
• тип нагревательного элемента и его мощность.

С другой стороны, напольное покрытие толщиной 60-100 мм в такой ситуации может накапливать тепло. С помощью этой опции можно аккумулировать тепло с помощью напольного отопления в ночное время, когда действует льготный тариф.

После того как вы поняли условия, давайте рассмотрим варианты прокладки греющего кабеля и рассмотрим 6 вариантов:

1. Схема монтажа теплого пола на старом основании.
2. Укладка штробированием.
3. Технология промежуточной стяжки.
4. Укладка на теплоизоляцию.
5. Использование монтажной сетки.
6. Технология сухой стяжки.

Давайте начнем по порядку.

Инструкция по укладке электрического пола на старом основании

При укладке в бетон потери тепла составляют около 30-35%. Если вал нагревательного кабеля находится на расстоянии 10,0 мм от основания и расстояние составляет 70,0-75,0 мм. В этом случае следует выбирать кабель с номинальной мощностью 10,0 Вт на метр. Закрепите кабель на основании с помощью клейкой ленты (сначала нанесите теплоизоляцию на основание).

Нанесите сверху ровный слой плиточного клея. После высыхания плитку можно укладывать без цементного раствора или других напольных покрытий, соблюдая порядок укладки, например, перед укладкой ламината укладывается подложка.

Укладка в штробы

Если обстоятельства не позволяют поднять пол до необходимого уровня, допускается приварить нагревательный кабель к гермовводам. Следует отметить, что этот метод не подходит для бетонных блоков, пенобетона или других материалов с низкой теплопроводностью.

Этот метод не подходит для изоляции несущих перекрытий, так как он влияет на их прочность. Обычно он используется для обогрева открытых пространств.

В таких случаях характеристики термопары выбираются в зависимости от глубины полости. Если она не превышает 10,0 мм, то для подогрева пола можно использовать маломощный нагревательный элемент. Если глубина составляет более 20,0 мм, потребляемая мощность может увеличиться до 17,0-18,0 Вт на метр.
