Как закрепить дымник на кирпичную трубу

Защита дымоходной трубы у основания крыши

Начнем с того, что ещё в момент установки дымоходной трубы ее хорошо защищают в месте стыка с крышей. При укладке кровельного покрытия также необходимо хорошо герметизировать все щели в районе примыкания к дымоходу. Хотя визуально они незначительны, но сквозь них легко проникают влага и грязь. Со временем она накапливается и это существенно влияет на срок службы крыши. Поэтому для оформления данного узла существует много доборных элементов: фартуки, воротники, уплотнители из различных материалов.

При их выборе важно учесть ряд моментов

Следует обратить внимание на диаметр и форму трубы, а также на ширину зазора. Если параметры дымохода стандартны, можно подобрать готовый уплотнитель в виде специального воротника или фартука

Зазор менее 5 мм закрывают просто кровельным герметиком на основе силикона или другого вещества, которое не боится ни морозов, ни осадков. А далее все зависит от формы трубы:

• Если печной дымоход квадратной формы — отделку стыка кровли и трубы выполняют стальными уголками.
• Если дымоход овальный или круглый — можно использовать резиновый уплотнитель на клейкой основе.

Для кровли из металлочерепицы и профнастила подойдут специальные защитные фартуки. Такой фартук можно подобрать точно под цвет крыши, так как изготовлен он из оцинкованной стали и окрашивается в заводских условиях по каталогу RAL. Такая защита не только эффективна, но и эстетична:

Пошагово этот процесс выглядит так:

• Шаг 1. Прежде чем крепить защитный элемент, рекомендуем уложить слой гидроизоляции шириной 30 см. Края гидроизоляционной полоски заворачивают вверх и фиксируют герметиком.
• Шаг 2. Щель закрывают при помощи металлических профилей. Нижнюю планку заводят под кровлю и фиксируют на тот же герметик, а верхнюю крепят к трубе.
• Шаг 3. Устанавливают сам фартук. Фартук делают из доборных элементов кровли, соединяя их внахлест. Для крепежа используют саморезы, крепить их нужно и к кровле, и к трубе.

Более дешевый вариант готового фартука – самодельный из листовой стали. Он не хуже в эксплуатации, но не так эстетичен внешне. В установке единственное отличие – использование саморезов с резиновой прокладкой.

А вот для круглых и овальных труб применяются резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс.

Мастер Флэш – эластичная проходка в виде ступенчатой воронки на основе каучуковой резины и с алюминиевой сеткой внутри. Этот элемент подойдет для любого материала и уклона кровли, его легко подогнать под размер трубы, а эластичность материала гарантирует хорошую фиксацию. Крепят этот фартук к трубе стальным хомутом, а к скату саморезами.

Каучуковая лента Вакафлекс больше подходит для мягкой кровли. Она может принимать любую форму, усилена алюминиевой сеткой и незаметна на кровельном покрытии, если подобрана в цвет. Использовать ее следует вместе с фартуками или воротниками.

Герметичность и водонепроницаемость – основа долговечной крыши, но одной только защиты дымохода у основания крыши недостаточно

Важно не позволить дождю и снегу попадать прямо в трубу. И это уже вопрос монтажа «шапки» на дымоход

Как установить колпак на трубу дымохода

Осуществляя крепеж колпака, следует учесть, что безопасность дымохода и его надлежащая работа важнее красоты. Рекомендуют строго соблюдать правила его монтажа. Они следующие:

• Если коэффициент полезного действия котла выше 85%, не советуют классическую пирамиду. Тут лучше подойдет конус с открытым соплом. Он менее подвержен образованию наледи.
• Если дымоходная труба кирпичная и напрямую связана с теплогенератором, выбирают крышку, имеющую сквозной патрубок.
• В газоотводе размещают пластину из нержавеющей стали. Это увеличит срок службы изделия.
• Если козырек с продухами, устанавливают двускатные или вальмовые зонты.
• Если имеются какие-то сомнения и вопросы относительно установки колпака, то обращаются к квалифицированным специалистам.

Монтаж козырька на дымоход

1. Нужно нарисовать план сборки и установки козырька.
2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

• Оцинкованное железо.
• Железо из нержавейки.
• Сплавы меди.
• Медь.
• Стальные листы.
• Титан.
• Сплавы из титана.
• Хромированное железо.
• Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

• Ножницы, чтобы резать металл.
• Деревянный молоток.
• Металлические прутки.
• Для того чтобы крепить козырек. Уголки.
• Молоток специальный.

Чтобы сделать правильные расчеты, необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Четыре ската плюс капельник

Прежде чем браться за изготовление даже самого простого дымника, следует подготовиться и обезопасить себя от ошибок. Первый шаг в этом направлении – обзавестись чертежом. Следует сделать его максимально точным, учесть все недочеты – и только после этого перенести предварительную схему сборки на картон. При этом надо помнить: для кирпичного дымохода актуальна будет защита квадратного или прямоугольного сечения, если же основание дымохода — круглое, то и колпак нужно готовить круглого сечения.

Важно! Прежде чем браться за изготовление дефлектора, необходимо добиться оптимального результата на картонном «тестере», т.е. просчитать и проверить правильность соединения и креплений, собрать полноценный колпак на трубу дымохода из картона, убедиться, что не ошиблись с размерами под свой дымоход

Браться за металл следует только после того, как будет продуман и выверен каждый шаг.

Главная проблема, которая может возникнуть, — неправильное определение угла (речь идет о том, чтобы сделать одну из самых простых версий накрывки – четырехскатную «крышу»). Для того, чтобы этого не произошло, можно использовать специальную формулу: d =√h² + (А/2)² +( В/2)², где А и В – основания треугольников-скатов флюгарки.

Выкройку фартука сделать сложнее, но пугаться не стоит — подходящий образец всегда можно подсмотреть в интернете, главное потом — «подогнать» нужные размеры.

Типы колпаков на трубу дымохода

Несмотря на разнообразие форм, выделяют 5 основных видов колпаков:

• Колпаки с двумя или четырьмя скатами: желательно устанавливать на четырехугольные кирпичные трубы;
• Стандартные: к ним относятся колпаки в виде пирамидок, простые по форме и изготавливаются из листового металла;
• Плоские: смотрятся довольно неплохо на крышах современных домов, однако, имеют некоторые недостатки. Например, при большом скоплении снега возникает большая нагрузка на кронштейны, которые в дальнейшем могут деформироваться;
• Полузакрытые: такие колпаки выглядят довольно интересно и эффектно, тем не менее, они не могут обеспечить достаточный уровень тяги;
• Круглые.

Можно ли изготовить дымник своими руками?

Зачастую все эти крышки для дымохода делают своими руками из самых разных материалов. Хотя рынок предлагает немало отличных изделий, в которых продуманы все мельчайшие детали. Чаще всего вы встретите их под общим названием “колпак”, и тогда остается ориентироваться по внешнему виду и функционалу.

Что касается самостоятельного изготовления, для дымников обычно используется оцинкованная сталь с полимерным покрытием, иногда алюминий и титан-цинк. При выборе материала нужно учесть, что копоть от сгорания топлива со временем может не только изменить цвет дымника, но и способствовать коррозии и окислению.

Иногда основой служит патинированная или оксидированная медь. Зачем изготавливать такой простой элемент из дорогого металла, спросите вы? Дело в том, что он настолько пластичный, что позволяет изготавливать затейливые сложные конструкции.

Установить все эти элементы на трубу дымохода несложно. Для этого вам понадобятся дюбели или анкеры. Обязательно хорошо закрепите дымник, иначе при порыве ветра он может упасть на припаркованный автомобиль или покалечить человека.

Остались ли у вас еще вопросы? Будем рады на них ответить!

Технология монтажа

Основное требование строительных норм заключается в том, что оголовок не должен затруднять выхода дымовых газов из трубы.

Чтобы ему соответствовать, нужно соблюдать ряд принципов:

• При удалении трубы от конька крыши на 1,5 метра и менее вершина колпака должна возвышаться над коньком как минимум на 50 сантиметров.
• При удалении трубы от конька на 1,5-3 метра оголовок должен находиться с ним на одной горизонтальной линии.
• При удалении трубы от конька на 3 метра и более оголовок не должен находиться ниже прямой линии, проведенной от вершины крыши под углом 10 градусов.
• Если высота внешней дымоходной кладки составляет 1,2 метра и более, то перед установкой колпака нужно закрепить трубу крышевыми растяжками.

Большинство моделей оголовков являются сборными, что упрощает их монтаж. Общий алгоритм установки стандартен для всех доборных элементов: сначала производится крепеж основного изделия и его дополнительных деталей, затем все стыки герметизируются.

Оголовок не должен затруднять выхода дымовых газов из трубы

Первой устанавливается нижняя часть колпака, прикреплять ее надо к верхушке дымовой трубы. В качестве крепежных элементов используются шурупы или заклепки.

Далее устанавливаются промежуточные элементы и верхушка конструкции, которые соединяются между собой с помощью кронштейнов. Для герметизации стыков используются составы на основе каучука или силикона

Особое внимание стоит уделить изоляции стыков оголовка и дымохода

Конструкция колпаков

Конструкция колпака для дымохода

В продаже можно найти большое количество разнообразных моделей, которые отличаются функциональными возможностями, размерами, видом используемого материала, внешними данными. Но все они имеют в своей конструкции обязательные элементы.

• Зонт или сам колпак. По сути это крыша дымохода, выполняющая защитную функцию.
• Фартук капельника. Такой элемент присутствует на кирпичных дымоходах. Необходим для отвода конденсата в сторону от трубы. Сохраняет конструкцию сухой в течение длительного времени.
• Кронштейн. Необходим для поднятия и удерживания колпака над дымоходом. Количество фиксаторов зависит от размеров укрытия, его массы и дизайнерского решения.
• Скаты. Ставятся только на сложные конструкции. Позволяют увеличить размер изделия и дополнить его внешний вид.

Все колпаки различаются по внешнему виду. Каждый специалист может сам спроектировать дизайн козырька на трубу, но начинать изготовление рекомендуется с создания простейшей конструкции. Только после расчета всех параметров и эксплуатационных характеристик можно вносить изменения в готовое устройство.

Виды и конструкции колпаков

Разнообразие форм и видов дымоотводных каналов заставляет производителей разрабатывать колпаки любых размеров, конфигураций, внешнего вида. В специализированных магазинах можно купить дымник следующих форм:

• двухскатной;
• вальмовой;
• шатровой;
• шпилеобразной;
• с плоской крышкой.

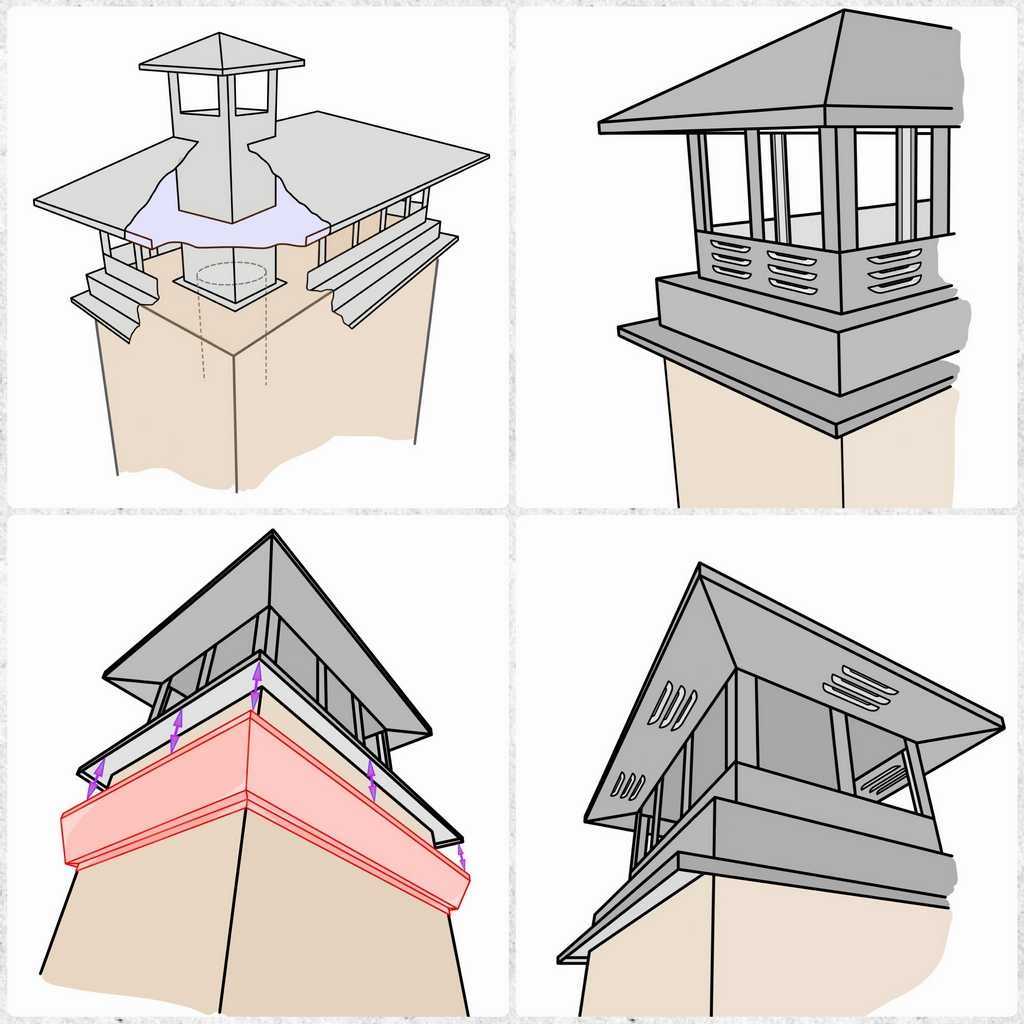

Фото разных видов колпаков на дымоход:

Для изготовления колпаков используют один из следующих материалов:

• нержавеющую сталь;
• сплав меди;
• кровельную оцинкованную жесть;
• оцинкованную сталь с порошковым покрытием;
• сплав титана с цинком.

Конструкция дымника может иметь:

• открывающуюся крышку, которая значительно упрощает проведение техобслуживания дымохода;
• вентиляционное отверстие, обеспечивающее свободный выход продуктам горения;
• искроуловитель — предусмотрен для твёрдотопливных печей, отапливающих дома с кровельным покрытием из горючих материалов.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

• Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
• Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
• Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
• Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
• Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Основные материалы

Медные колпаки самые долговечные

Для создания защиты на трубу применяются разные металлы. Они должны быть надежными, крепкими, не реагировать на внешнее воздействие окружающей среды и не уменьшать вытяжной силы. К таким материалам относятся оцинкованная сталь, нержавеющая сталь и медь.

Защита из оцинкованной стали хорошо переносит агрессивные воздействия среды, отличается своей практичностью. Оцинкованная сталь не теряет расцветку под действием прямых солнечных лучей. Ее дополнительно могут покрывать цветным полимером – полиэстером. Если ставится колпак из оцинкованной стали с небольшой толщиной, он может прогореть за 3-5 лет постоянного использования. Газы высокой температуры разрушают его, поэтому рекомендуется ставить отражатель из нержавеющей стали. Стоимость устройства будет выше, но срок службы увеличится на несколько десятков лет.

К материалам более высокого класса относят нержавеющую сталь. Она отличается долговечностью и высокой прочностью. Ее стоимость выше, чем оцинкованной стали. Может использоваться в качестве дополнительного защитного элемента колпака.

Рекомендации по установке

В зависимости от того, в какой стране вы проживаете, вы можете столкнуться с разными требованиями касательно установки козырьков.

В первую очередь необходимо выяснить для себя, так ли уж он необходим и практичен. Например:

• Кирпичные дымоходы с боковыми отверстиями желательно оснащать двускатными зонтиками;
• Круглые трубы с большим процентом КПД категорически запрещается закрывать стандартным колпаком. Сюда будет уместен конусный зонтик с открытым соплом, которое точно не будет обледеневать во время морозов;
• На вертикальные трубы от котлов или печей можно устанавливать колпаки изготовленные из нержавеющей стали.

Виды оголовков труб дымохода

Установка колпака на трубе дымохода дает такие преимущества:

• защищенность дымохода от попадания в него влаги;
• невысокая стоимость дефлектора;
• предотвращение возможных перепадов давления и его нормализация внутри трубы;
• защита от разрушения дымохода.

Дефлектор производится различной формы, что влияет на его характеристики и способ применения. Основными видами являются:

• обычный зонт (оголовок);
• колпак с флюгером;
• дефлектор;
• колпак с вальмовой крышей.

Обычный оголовок дымовой трубы имеет вид конуса либо четырехскатной кровли. Он считается оптимальным вариантом, а его стоимость зависит от конкретных габаритов. Оголовок с флюгером отличается от обычного только наличием декоративных элементов.

Дефлектор предназначен для рассеивания потоков и предотвращения их попадания внутрь трубы. Если его совместить с колпаком, то производительность будет снижена. Колпак с вальмовой крышей применяется для защиты от осадков (дождя). Он отличается более высокой прочностью.

Самый простой вариант оголовка служит для защиты дымохода от мусора и осадков

Разновидности колпаков для дымохода

Прежде чем сделать своими руками колпак для дымохода, нужно решить, какую он будет иметь форму, а потом сделать чертеж. Наиболее распространенные формы, которые может иметь колпак для дымохода:

Колпаки на дымоходы отличаются конструкционными особенностями и материалом, который используется при изготовлении изделия, но все они служат для усиления тяги и защиты дымохода от атмосферных явлений.

Выбирая вариант, следует учитывать общий архитектурный облик дома. Так, колпак для дымохода с плоским навершием из меди обычно устанавливают на дома в стиле модерн. Для европейского стиля дома лучше сделать козырек над дымоходом с полукруглыми навершиями. Флюгарки со щипцовой крышей служат для эффективного проветривания и защищают конструкцию от наполнения снегом.

Во флюгарки с встроенным флюгером можно поместить специальную заслонку, которая в ветреную погоду позволяет беспрепятственно выходить продуктам сгорания. Дымники с открывающейся крышкой очень практичны, они позволяют чистить дымоходные каналы без особых усилий (см. Как прочистить дымоход).

Виды колпаков на дымоход

В наше время на рынке представлено множество вариантов колпаков для дымоотводных систем. Выбирают бюджетные жестяные экземпляры или художественные кованые изделия.

Выбирают колпак для дымохода, опираясь на следующие факторы:

1. Стоимость изделия и свои финансовые возможности. Колпак возможно изготовить самостоятельно, а можно приобрести готовый. Стоимость его может сильно разниться.
2. Особенности системы отопления. Решая, какой колпак установить, учитывают диаметр дымоотвода. Высоко поднятый колпак может не защитить трубу от осадков и мусора. Низко смонтированный колпак снизит тягу.
3. Архитектурный стиль постройки. Колпак системы дымохода должен сочетаться и гармонировать с архитектурной концепцией всего дома и участка.

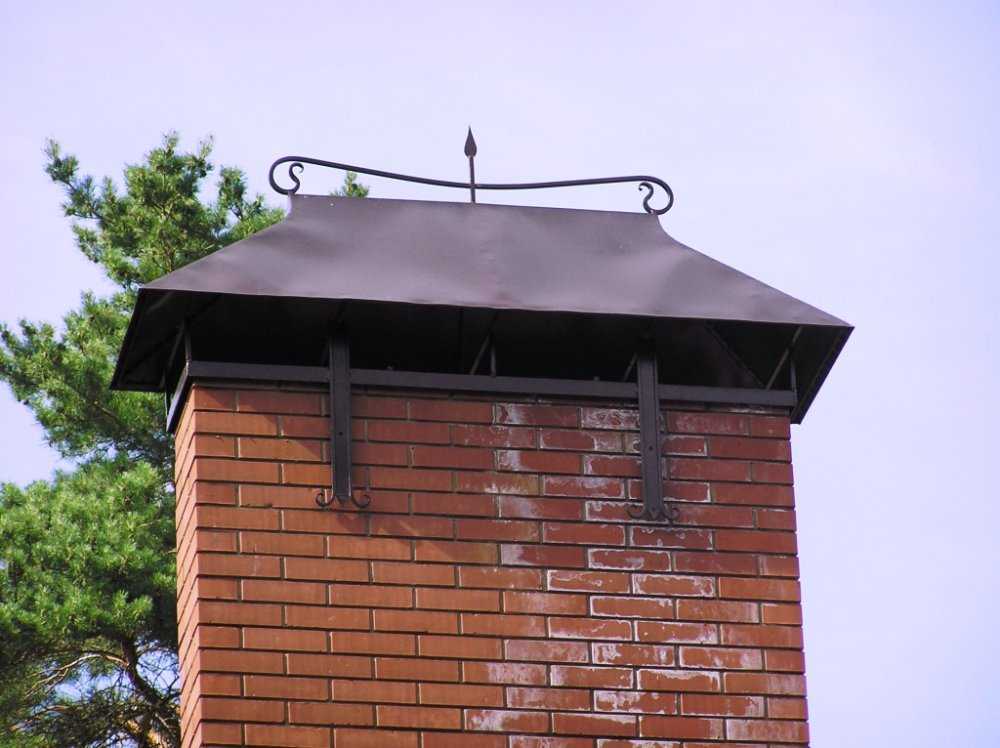

Очень распространены окончания дымоходов с полукруглой крышей. Многие предпочитают конусовидные колпаки с регулируемым диаметром своего основания. Это делает его универсальным и позволяет устанавливать на разные трубы.

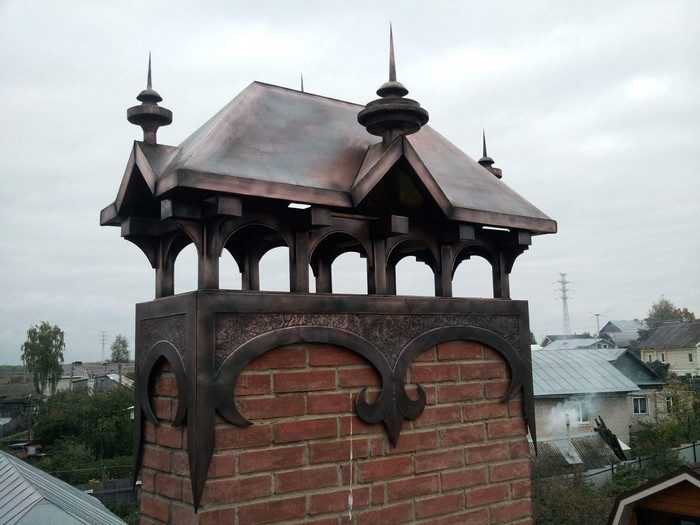

Кованые изделия на трубу дымохода отличаются привлекательным дизайном и более высокой стоимостью. Отмечают, что срок службы таких колпаков не отличается от обычных.

Изготовление колпака для дымохода своими руками

Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.

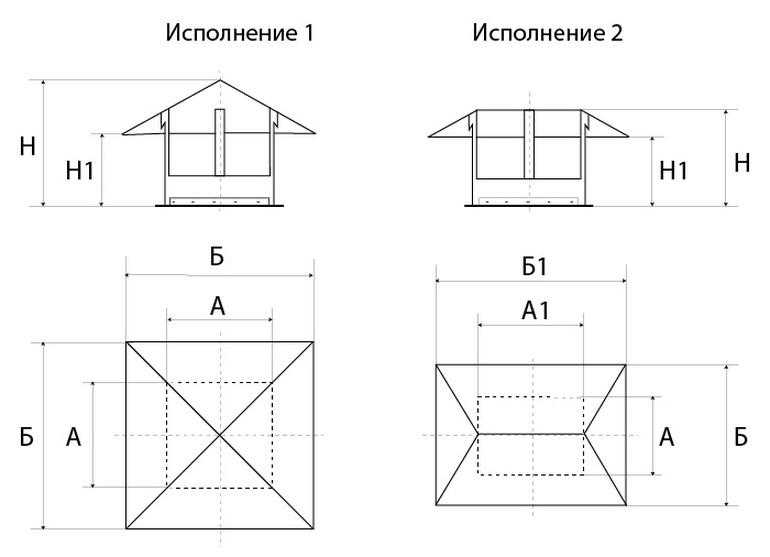

Рассмотрим второй вариант, фото чертежей смотрите ниже.

В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.

Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.

Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.

Чтобы изготовить колпак, необходимо:

• провести разметку, нанеся на лист металла нужную форму навершия, и вырезать его (в большинстве случае необходима прямоугольная заготовка);
• придать получившемуся прямоугольнику из листового металла полукруглую форму, проще всего воспользоваться для этого трубой подходящего диаметра;
• изготовить из металлического профиля стойки, в верхней и нижней частях при этом необходимо проделать отверстия, также их надо изогнуть;
• соединить полукруглый зонт и стойки с помощью заклепок;
• таким же образом скрепить стойки и основание. Более подробно на видео ниже.

После этого оголовок можно установить на трубу.

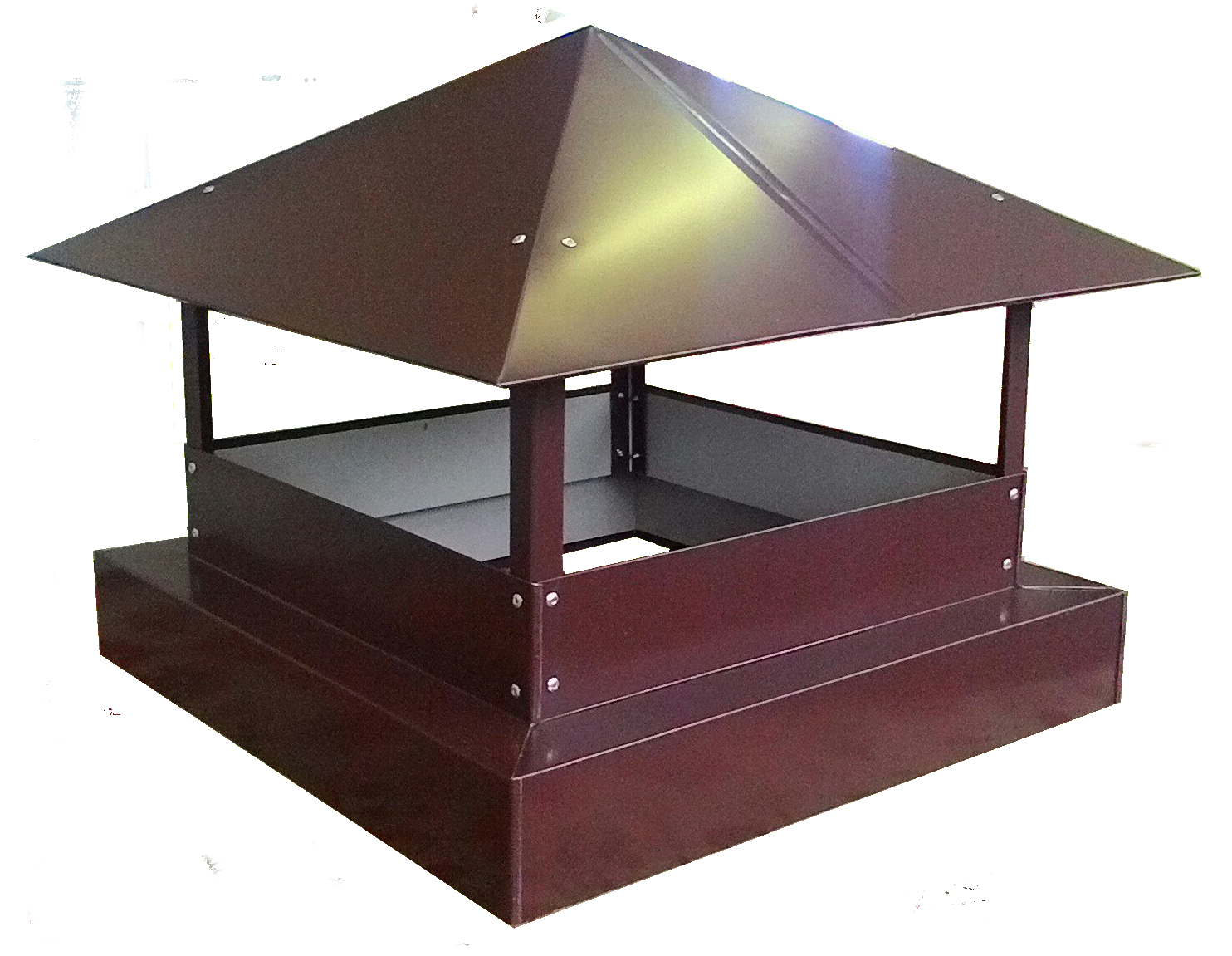

Четырехскатный колпак

Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами

При этом важно тщательно рассчитать все размеры

ОБРАТИТЕ ВНИМАНИЕ!

Перед тем, как вырезать по готовому чертежу крышу дымника, нужно сделать выкройку в натуральную величину из картона, плотной бумаги или другого подходящего материала, чтобы убедиться, что все расчеты верны, и готовый колпак идеально подойдет по размеру к трубе.

Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.

Расчет

Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.

При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.

Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.

Защита дымоходной трубы у основания крыши

Начнем с того, что ещё в момент установки дымоходной трубы ее хорошо защищают в месте стыка с крышей. При укладке кровельного покрытия также необходимо хорошо герметизировать все щели в районе примыкания к дымоходу. Хотя визуально они незначительны, но сквозь них легко проникают влага и грязь. Со временем она накапливается и это существенно влияет на срок службы крыши. Поэтому для оформления данного узла существует много доборных элементов: фартуки, воротники, уплотнители из различных материалов.

При их выборе важно учесть ряд моментов

Следует обратить внимание на диаметр и форму трубы, а также на ширину зазора. Если параметры дымохода стандартны, можно подобрать готовый уплотнитель в виде специального воротника или фартука

Зазор менее 5 мм закрывают просто кровельным герметиком на основе силикона или другого вещества, которое не боится ни морозов, ни осадков. А далее все зависит от формы трубы:

• Если печной дымоход квадратной формы — отделку стыка кровли и трубы выполняют стальными уголками.
• Если дымоход овальный или круглый — можно использовать резиновый уплотнитель на клейкой основе.

Для кровли из металлочерепицы и профнастила подойдут специальные защитные фартуки. Такой фартук можно подобрать точно под цвет крыши, так как изготовлен он из оцинкованной стали и окрашивается в заводских условиях по каталогу RAL. Такая защита не только эффективна, но и эстетична:

Пошагово этот процесс выглядит так:

• Шаг 1. Прежде чем крепить защитный элемент, рекомендуем уложить слой гидроизоляции шириной 30 см. Края гидроизоляционной полоски заворачивают вверх и фиксируют герметиком.
• Шаг 2. Щель закрывают при помощи металлических профилей. Нижнюю планку заводят под кровлю и фиксируют на тот же герметик, а верхнюю крепят к трубе.
• Шаг 3. Устанавливают сам фартук. Фартук делают из доборных элементов кровли, соединяя их внахлест. Для крепежа используют саморезы, крепить их нужно и к кровле, и к трубе.

Более дешевый вариант готового фартука – самодельный из листовой стали. Он не хуже в эксплуатации, но не так эстетичен внешне. В установке единственное отличие – использование саморезов с резиновой прокладкой.

А вот для круглых и овальных труб применяются резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс.

Мастер Флэш – эластичная проходка в виде ступенчатой воронки на основе каучуковой резины и с алюминиевой сеткой внутри. Этот элемент подойдет для любого материала и уклона кровли, его легко подогнать под размер трубы, а эластичность материала гарантирует хорошую фиксацию. Крепят этот фартук к трубе стальным хомутом, а к скату саморезами.

Каучуковая лента Вакафлекс больше подходит для мягкой кровли. Она может принимать любую форму, усилена алюминиевой сеткой и незаметна на кровельном покрытии, если подобрана в цвет. Использовать ее следует вместе с фартуками или воротниками.

Герметичность и водонепроницаемость – основа долговечной крыши, но одной только защиты дымохода у основания крыши недостаточно

Важно не позволить дождю и снегу попадать прямо в трубу. И это уже вопрос монтажа «шапки» на дымоход

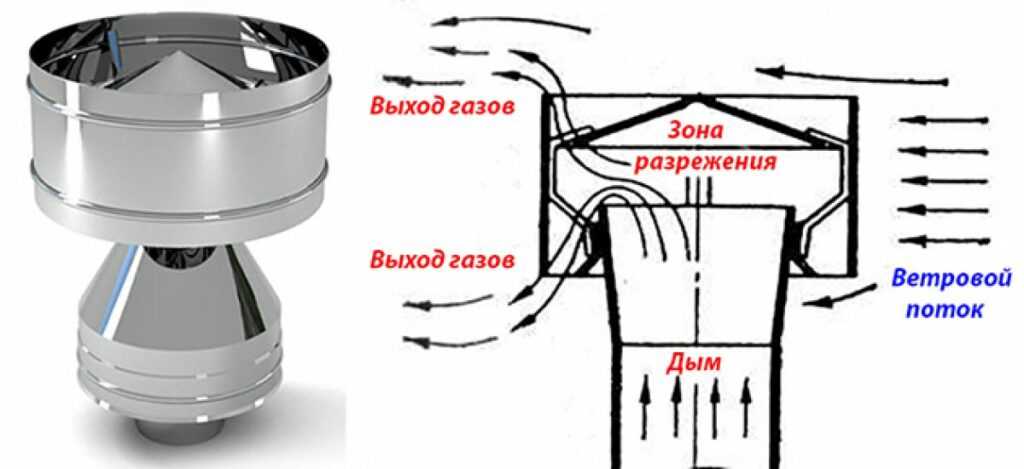

Принцип работы колпака на дымоходной трубе

1. Поток воздуха, ударяя в стенки верхнего цилиндра, огибает его со всех боков.
2. Воздушная струя, скользя по поверхности цилиндра, заворачивает вверх, тем самым подсасывает дым, выходящий из трубы.
3. Движение воздуха внутри трубы становится более интенсивным, следовательно, тяга усиливается.
4. Когда ветровые потоки идут не в горизонтальном положении, а в вертикальном или под углом, то флюгарка также способствует увеличению тяги. Ветровые потоки проникают в верхний цилиндр через зазор и подсасывают дым в трубу.
5. При низовом ветре под колпаком флюгарка образуются вихри, которые замедляют выход дыма.

Качественная и грамотная организация тяги в системе дымохода — это, в первую очередь, не только безопасность людей, проживающих в доме, но и обязательное условие правильной работы отопительной системы. Поэтому стоит потратить время, чтобы сделать и установить своими руками зонт дымохода. Это простое устройство поможет не только организовать корректную работу отопительной системы, но и устранить слабую тягу в трубе.

Украшение дымоходов художественно оформленными и совсем простыми колпаками – давняя русская традиция. Особенно это бросается в глаза при посещении дачных кооперативов. Даже трубы самых скромных домиков украшены резными навершиями и флюгарками.

Это устройство не только украшение – оно имеет и чисто функциональное назначение и не одно.

Колпак – не единственное наименование этих устройств, они могут называться также:

• зонт на дымоход;
• грибок на дымоход;
• дымник;
• оголовок
• навершие;

Разумеется, это не полный перечень. Есть еще много разных обозначений.

Похожая конструкция еще называется «флюгаркой», говоря как о подставке для .

Однако, прежде всего, важно функциональное назначение этих устройств:

1. Защита дома от влаги
   различного происхождения.
2. Защита дымохода
   от попадания внутрь посторонних предметов, птиц, мусора и прочее.
3. Усиление тяги в дымоходе
   за счет целевого направления воздушных потоков.

Навершие на трубу дымохода может быть устроено в виде зонтика или домика с различными формами крыш, может быть вообще представлено в виде причудливых сооружений. Лишь бы оно исполняло свои защитные и вспомогательные функции.

Флюгарка

Конструкция колпаков зависит от формы трубы
, которая может быть квадратной, прямоугольной или круглой. Также, имеет значение форма крыши, углы наклона ее элементов и даже господствующее направление ветровых потоков («роза ветров»).

Колпаки условно можно разделить на такие виды:

1. Стандартная флюгарка
   (напоминает домик с 4 скатной крышей).
2. Зонтик на трубы дымохода
   – применяется как навершие для круглых дымовых труб.
3. с плоским навершием.
4. Флюгарки
   с щипцовой крышей.
5. Колпак
   с полукруглой крышей.
6. Колпак
   с открывающейся крышкой.

Возможны различные конструктивные решения для колпаков, применяются различные материалы для их изготовления. Но важна их защитная функция от попадания в трубу снега, воды, посторонних предметов, птиц.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Какие бывают зонты на трубу дымохода или вентиляции, как изготовить своими руками

Трубы, расположенные на крышах старинных домов, довольно часто имеют изящное архитектурное украшение, которое прикрывает дымоход и регулирует дымоотвод. Это защитное приспособление называется дымником или зонтиком и имеет множество моделей, среди которых можно встретить настоящие произведения искусства. Для тех, кто является обладателем печи, камина или бани, есть возможность своими руками изготовить такое полезное и функциональное украшение, как зонт на трубу дымохода.

Интересует очистка газовых котлов? Компания ООО «АСГАРД-Сервис» занимается всеми видами и типами очисток любых котлов: разборная и безразборная промывка котлов, гидродинамическая, механическая, химическая, комплексная промывка, очистка котлов ДКВР и ДЕ и т.д.

Устранение протечки дымохода

Кровельные работы » Виды и этапы » Устранение протечки » Дымохода

Примыкание к дымоходу – проблемный узел для всех типов кровли. В месте прохода трубы через крышу сходятся два материала с разными физическими характеристиками, например, кирпич и металл. Отличается режим работы дымохода и кровли: труба испытывает температурные воздействия, а крыша – деформации от ветровой и снеговой нагрузки. Узел примыкания находится в сложных условиях, примыкание повреждается и течет.

Течет крыша или течет дымоход?

Перед началом работ важно выявить природу протечки:

Протечка на стыке. Причина – похабное исполнение узла

Течет дымоход. Причиной протечки становится разрушение трубы и повреждение флюгарки. Ситуация характерна для кирпичных дымоходов. Требуется восстановление трубы, кладочные и штукатурные работы. Если кладка выполнена из кирпича низкой марки, рекомендуется утеплить и обшить дымоход для защиты от воздействия среды.

Дымоход практически разрушен. Причина течи – вода просачивается через кладку

Ремонт кровли в месте прохода дымохода

Можно выделить два типа дымоходов:

• одиночные трубы круглого сечения;
• дымоходы и короба прямоугольного сечения.

Слева круглая труба, выведенная через проходной элемент. Справа прямоугольный дымоход с узлом примыкания.

В зависимости от типа дымохода выбирается способ ремонта. Стык круглой трубы лучше всего уплотнить проходным элементом, например, Master Flash. Проход прямоугольного дымохода оформляется в виде примыкания, устройство которого зависит от материала кровли. Узлы и способы их ремонта будут рассмотрены далее.

Выход круглой трубы. Ремонт при помощи Master Flash

Простой и надежный вариант, как устранить течь крыши возле дымохода – использовать проходной элемент, например, Master Flash. Такой способ применяется для прохода через кровлю труб диаметром от 75 до 1050 мм.

Проходной элемент – это герметизирующая деталь, состоящая из манжеты и упругой основы. Манжета плотно надевается на трубу. Основа принимает профиль кровельного материала, герметизируется и крепится саморезами с уплотнительными шайбами.

Устранение течи при помощи Master Flash

Назначение и устройство

Дефлектор представляет собой специальный колпак, который устанавливается поверх трубы дымохода

Это небольшое, но очень важное устройство

Дефлектор необходим для выполнения нескольких функций:

• защита трубы, дымохода, печи от осадков;
• защита от попадания пыли, мусора, загрязнений;
• предотвращение попадания насекомых, мелких птиц;
• повышение тяги на 15-20% при сохранении прочих параметров.

Дефлектор состоит из нескольких элементов:

• диффузор – наибольший цилиндр;
• патрубок – наименьший цилиндр;
• колпак.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Дефлектор крепится к верхнему оголовку трубы таким образом, чтобы постоянно обдувался ветром с любой стороны. Принцип действия приспособления основан на том, что при прохождении препятствия скорость воздушных потоков увеличивается. Благодаря этому воздух становится разреженный, т.е. менее плотный. Это помогает потокам дыма из трубы выходить сильнее, т.е. увеличивает тягу.
