Конструкционные особенности

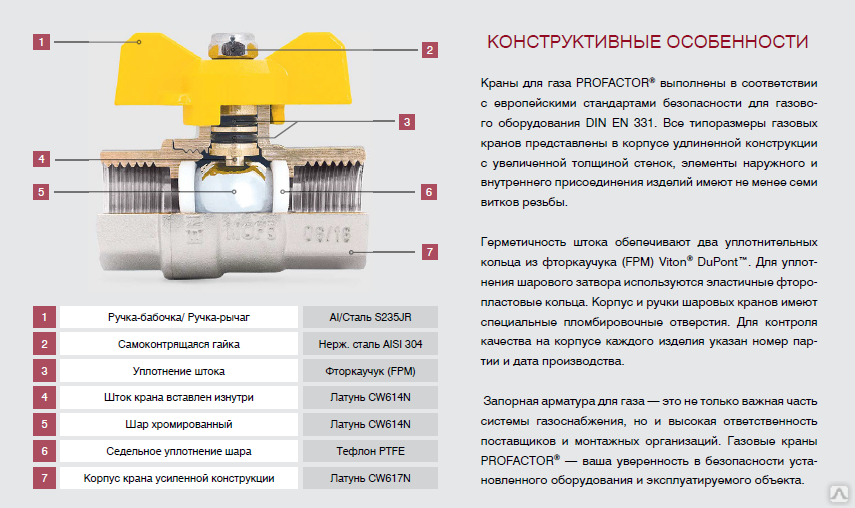

Шаровой вентиль – это кран с затвором, имеющим шаровидную конфигурацию.
Рассмотрим главные компоненты такой конструкции.
- Корпус устройства. Он производится цельным (посредством сварки) либо разборным. Первый вариант устройств неремонтопригодный. Разборные модификации ремонтируются, но обладают более сложным устройством, большим весом и ценой, в сопоставлении с изделиями, имеющими неразъемную конструкцию корпуса.
- Шар вентиля. Его выпускают в плавающем либо неподвижном исполнении. Диаметр его проходного отверстия может совпадать с номинальным диаметром вентиля либо быть меньше.
- Подвижный шпиндельный механизм, посредством которого сообщается движение запорному механизму в оболочке.
- Съемная рукоятка. Она может быть реализована в виде рычага либо маховика.
- Кольца. Герметизация между оболочкой и отполированным шаровым затвором обеспечивается посредством торцевых колец из фторсодержащего синтетического полимера (фторопласта).
Строение шарового вентиля отличается надежностью и простотой. В размещенном в оболочке вентиля металлическом шаровом затворе имеется сквозное отверстие по линии протока. Жесткая фиксация штока и шара образовывает ось вращения, размещенную под 90 градусов относительно линии протока.

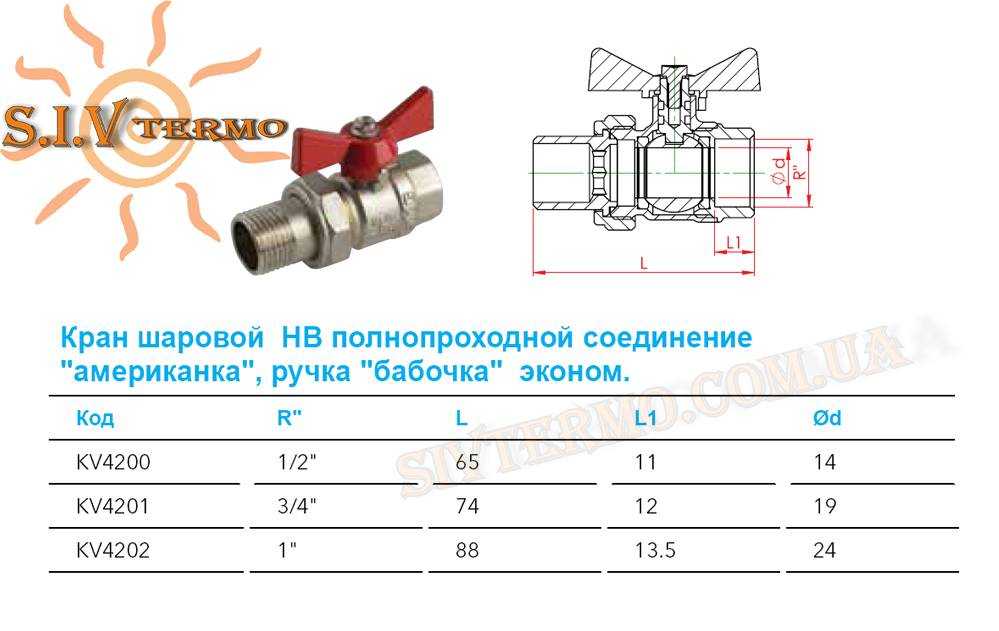

Характеристики шаровых полнопроходных кранов и их преимущества
Сегодня такие вентили являются довольно популярными и широко распространены в различных сферах человеческой деятельности. Полнопроходные вентили, как уже говорилось выше, имеют широкий диапазон размеров. Показатели сечения условного прохода (Ду) таких изделий колеблются от 15 мм до 1500 мм. Давление, которое может выдержать такой вентиль доходит до 4 МПа.
Характеристики полнопроходных вентилей представлены в таблице №1.
Таблица 1
| Ду, мм | Минимальная рабочая температура, °C | Максимальная рабочая температура, °C | Давление, МПа |
| От 15 до 1500 | -40 | +200 | От 1,6 до 4,0 |
Как и любые другие изделия, такие краны имеют множество достоинств. Рассмотрим основные преимущества использования таких изделий:
- простота конструкции, которая обеспечивает лёгкость монтажа крана на трубопроводную коммуникацию;
- высокие прочностные характеристики, благодаря которым такие изделия отличаются надёжностью;
- продолжительный эксплуатационный срок изделий;
- отсутствие застойных зон;
- резистентность к различным средам (в т. ч. агрессивным);
- высокая пропускная способность, обеспечивающая проход 90–100% рабочей среды.
Шаровые краны подходят для использования даже в системах, транспортирующих агрессивные вещества
Схема грузоподъемности крана 50 тонн
— схема грузоподъемности крана 50 тонн — лучшие в своём классе!
Схема грузоподъемности крана 50 тонн различных моделей
Каждый прекрасно мог наблюдать колёсный кран за работой на стройплощадках или на улицах своего города.
Практически ни одно предприятие не может без него обойтись, не удивительно, ведь эта техника отличается своей универсальностью, повышенной надёжностью, проходимость и небольшими размерами, это позволяет легко задействовать их там, где нельзя использовать стационарную технику. Очень важный момент, это схема грузоподъёмности крана 50 тонн, которая зависит от эксплуатационных параметров и нескольких других нюансов, которые мы разберём.
От каких параметров зависит схема грузоподъёмности крана 50 тонн?
Колёсные краны различаются по многим своим особенностям, которые варьируются от одной модели к другой. В качестве примера лучше всего привести Либхер, который пользуется огромным спросом из-за своих превосходных эксплуатационных параметров, лучший в своей линейке.
деталь, от которой зависит схема грузоподъёмности кран 50 тонн это стрела и тип её конструкции. У автокрана Либхер она телескопическая, имеющая 4 секции, максимальный вылет составляет 38 метров. При использовании решётчатого гуська и при работе уже на высоте в 52 метра, кран может взаимодействовать с грузами 8 -10 тонн, в зависимости от того, опасный материал или нет.
Каждая секция такой стрелы приводится в рабочее состояние одним гидронасосом на первые две, а третья и четвёртая каждая своим по отдельности. Стрела изготовлена из сплавов высококачественной стали, по — этому схема грузоподъёмности крана 50 тонн у представленной техники сравнительно выше, чем у аналогов.
Для сравнения, можно взять отечественный кран Галичанин, который является лидером среди российских производителей строительной техники. Схема грузоподъёмности крана 50 тонн в этом случае рассчитывается аналогичным способом. Полный вылет стрелы доставит груз на высоту 34 метра, а при использовании гуська – на 47, что несколько хуже, чем у предыдущей модели.
Интересует схема грузоподъёмности крана 50 тонн?
Звоните нам уже сегодня, и мы предоставим полный пакет услуг высокого качества. Среди нашего спецпарка, насчитывающего свыше 100 единиц техники, можно подобрать бульдозер для расчистки и создания подъездных путей, а так же низкорамную платформу для его транспортировки.
Чтобы получить в свои руки соответствующую технику уже сегодня, достаточно:
- в окне Контакты найти номер и позвонить по нему
- нажать на кнопку ЗАКАЗАТЬ изаполнить анкету, оставив контактную информацию
- отправив e-mail на
Кроме того, мы предлагаем оформление индивидуального портфолио для крупных предприятий и на длительный срок, с обговорёнными заранее условиями. Бесплатная консультация с нашим менеджером, который подскажет, какая схема грузоподъёмности кран 50 тонн интересующей вас модели и другие её параметры. За заказ более двух единиц спецтехники мы предоставляем скидку и доставляем на место бесплатно. Наш график работы 24/7.
Применение арматуры для многослойных металлополимерных труб
Комплектующие на трубопроводах применяются для включения, выключения и подачи воды в различные магистральные сети. Отличительной характеристикой, присущей многослойным металлополимерным трубам, является их отличная теплостойкость и инертность к любым агрессивным средам. Она состоит из алюминиевой трубы, покрытой снаружи и внутри пластиком. Многослойным металлополимерным трубам присущи такие характеристики как:
- Сохранение своей формы после изгиба;
- Способность выдерживать высокие температуры;
- Непроницаемость газов;
- Устойчивость к образованию отложений;
- Долговечность.
Многослойные металлополимерные трубы
Положительные свойства многослойным металлополимерным трубам обеспечивают свойства полимера. Благодаря низкой стоимости происходит массовое производство труб. Но, несмотря на достоинства, многослойным металлополимерным трубам присущи недостатки:
- Неустойчивость к перепадам температуры;
- Необходимость использования компенсирующих элементов на изгибах;
- Промерзание;
- Сложность монтажа.
Многослойным металлополимерным трубам присуща сложность монтажа запорной арматуры из-за того, что алюминий и полиэтилен имеют разную теплопроводность, при перепаде температур алюминий сильно сужается и соединение труб ослабевает.
В качестве запорной арматуры к многослойным металлополимерным трубам служат краны, задвижки, клапаны, вентили. Арматуру устанавливают на разводах при установке труб.
Запорная арматура может входить в комплект к многослойным металлополимерным трубам.
Согласно нормативным документам существует условное обозначение запорной арматуры в зависимости от вида управления и типа соединения. Обозначение указывает, какой тип устройства и материал. Условное обозначение устройств с ручным управлением состоит из последовательно повторяемых цифр и букв.
Правила эксплуатации

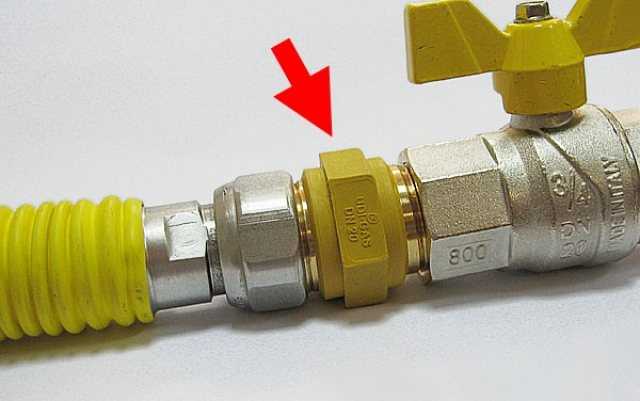

Диэлектрическая муфта необходима для снижения воздействия блуждающих токов Чтобы шаровой вентиль для бытового газа прослужил максимально долго, в процессе его обслуживания необходимо соблюдать стандартные рекомендации. Элемент предназначен для быстрого перекрытия газового потока внутри трубопровода. Открывать и закрывать его можно только с помощью заводской ручки, для этой цели запрещено использовать какие-либо инструменты.
Конструкция самого крана не предусмотрена для потокового регулирования, элемент имеет только два рабочих положения: открытое и закрытое. Если он будет полуоткрыт, быстрый поток перекачиваемого топлива может спровоцировать деформирование уплотнительных колец, в результате чего кран быстро придет в негодность и его придется менять. Элемент нельзя использовать в средах с загрязнениями, способных привести к механическим повреждениям прокладок. Иногда крепления поворотных ручек ослабевают, в таких случаях нужно подтягивать закрепляющие их винты. При наличии протечек сальниковых уплотнений штоков регулируют гайки, расположенные под ручками крана.
Особенности применения
В большинстве случае шаровые краны устанавливают в местах, где используется газовое оборудование, например, на кухне, при этом для каждого источника потребления топлива нужен отдельный вентиль. Запорную арматуру можно использовать для перекрывания потока и для управления им, например, трехходовый кран дает возможность направлять поток из одного трубопровода в следующий.
Кран для стандартной газовой трубы на кухне должен соответствовать особенностям системы и типу оборудования. Чаще всего в таких помещениях устанавливают резьбовые элементы, которые не доставляют проблем при монтаже и на протяжении всего срока эксплуатации.
К чему приводят ошибки при выборе
Неправильный выбор модели шарового крана чреват серьезными последствиями.
Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.
Рекомендуем ознакомиться: Обогрев канализационных труб греющим кабелем для защиты от промерзания
Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.
В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.
Нарушения в работе системы контроля работы горелки
Современные газовые плиты в обязательном порядке оборудуются системами контроля фронта пламени. На конфорке установлен язычок термопары, воспринимающий тепло от пламени. Нагретая термопара выдает небольшое напряжение на контактах.
В момент включения конфорки рукоятку утапливают на 3-5 мм, что приводит к фиксации открывающего крана на встроенном в корпус электромагните. Пока на магнит приходит напряжение с термопары, газовый клапан остается открытым.
Ремонт системы контроля полностью аналогичен процедуре восстановления системы розжига. Чаще всего термопара покрывается толстым слоем отложений, мешающих нагреву датчика. Весь ремонт сводится к тщательной очистке термопары и установке ее в гнездо.
Специалисты рекомендуют также почистить контакты на соединяющей проводке, напряжение небольшое, поэтому даже тонкий слой жировых отложений на разъемах может вывести систему из строя.
Виды шаровых кранов
Запорные узлы различают по нескольким параметрам.
По способу прохода транспортируемого материала различают:
- полнопроходные;
- редуцированные (стандартнопроходные).
У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.
Стандартнопроходные имеют отверстие в шаре на один типоразмер больше, чем в трубе и корпусе. Это предохраняет от динамического удара при закрывании, позволяет смешивать жидкость с разных источников. Например, шарнирный шаровый смеситель для ванны и кухни с одной рукояткой, регулирующей подачу горячей и холодной воды, их соотношение.
По способы монтажа в систему различают следующие типы кранов:
- муфтовые;
- фланцевые;
- под приварку.
Муфтовыми называют шаровые резьбовые краны, которые накручиваются непосредственно на металлическую трубу или переходник в случае пластикового трубопровода. Широко применяются при монтаже бытовых систем водопровода, отопления. Систему легко собрать своими руками.
Фланцевые фитинги подходят для трубопроводов большого диаметра, работающего под большим давлением. Приварные отличаются малыми размерами. Их устанавливают в системы, с высокими требованиями к герметичности.
По назначению и рабочей среде различают газовые вентили, для холодной и горячей воды, паровые, кислотоустойчивые. Корпус узла может быть цельным или разборным.
Шаровые краны устанавливают не только на домашние системы. Их монтируют на нефте- и газопроводы большого диаметра. Вручную такие вентиля не покрутишь. Да и расстояние между ними может быть в несколько км. Поэтому возможны различные способы управления:
- ручной;
- с редуктором;
- с электроприводом;
- гидравлический;
- пневматический.
Редуктор увеличивает приложенную силу и позволяет вручную закрыть большой вентиль или плавно регулировать подачу транспортируемого вещества. Электродвигатель может управляться на расстоянии. Электропиривод может устанавливаться на трубопроводы большого сечения, а также для дистанционного управления.
Шаровые изделия различают по материалу корпуса:
- латунные для газа и воды бытовых систем;
- стальные самые дешевые;
- из нержавейки практичные;
- чугунные кислотостойкие;
- полипропиленовые для пластиковых трубопроводов.
Шаровый кран под фланец
Специфика углового газового крана
Как и водяной кран, кран газовый угловой изготавливается из латуни; сёдла-уплотнители вокруг запорного шара делаются из фторопласта или бутадиен-нитрильного каучука (реже). Но газ обладает большей текучестью, чем жидкость; для обеспечения лучшего смыкания поверхности запорных элементов подвергаются более тщательной обработке: шлифовке и, в ряде случаев, полировке.
Угловой газовый кран Giacomini
Газовые краны эксплуатируются при меньших давлениях и температурах, чем водяные: обычно давление не превышает 5 атм., температура прокачиваемого газа до + 60° С.
Известно свойство некоторых газов воспламеняться от искры: поэтому в конструкции газовых кранов не применяют стальных деталей; рукояти делают из латуни или алюминия (или применяют пластиковые вентили).
В настоящее время и в качестве водяных кранов, и в качестве газовых обычно употребляют краны шаровые. Статья на нашем сайте «Устройство шарового крана» расскажет вам об этих гаджетах и их эксплуатации
В том случае, если кран входит в состав фланцевого перехода между трубами, его называют «фланцевым». Подробнее об этой разновидности запорных механизмов вы также можете узнать на нашем сайте
Особенности и характеристики
К выбору монтажных кранов нужно подходить со знанием дела. А для этого рекомендуется понять, чем же являются краны и какие их основные технические и эксплуатационные характеристики.
Грузоподъёмными кранами называют специальные машины, которые предназначены для перемещения в пространстве тяжеловесных грузов. Для этого используются разные виды захватов. Среди них крюковые подвески, клещевые механизмы, грейферы и пр.
При подборе техники учитывается ряд характеристик, но можно выделить несколько наиболее значимых параметров:
Грузоподъёмность. Характеристика показывает, какой максимальный вес конкретный кран способен поднять
Только важно учитывать, что предельная грузоподъёмность рассчитана на работу в оптимальных условиях. К примеру, если в параметрах стрелового крана указано, что его грузоподъёмность 16 тонн, нужно учитывать один нюанс. Такой вес техника поднимает при минимальном вылете стрелы
Чем больше увеличивается вылет, тем меньше становится грузоподъёмность
Такой вес техника поднимает при минимальном вылете стрелы. Чем больше увеличивается вылет, тем меньше становится грузоподъёмность.
Высота подъёма. Если это карьерный кран, тогда учитывается высота опускания ниже уровня земли. Величина отражает способность крана осуществлять перемещения в вертикальной плоскости, то есть вверх и вниз. Скорость. Речь идёт о скорости поднимания, опускания, а также перемещения. Характеристики зависят от конструктивных особенностей спецтехники, а именно от привода, двигателей и пр. Во многом определяют производительность конкретной модели крана.
Если говорить о практическом применении крана, то представленные характеристики являются ключевыми.
Преимущества шаровых кранов:
Такие же, как и у других кранов, только более ярко выраженные.
Особенности конструкции шаровых кранов позволяют в еще большей степени проявиться целому ряду преимуществ, свойственных крану как типу трубопроводной арматуры
Это, прежде всего, ─ минимальное гидравлическое сопротивление (еще меньшее, чем у конусных и цилиндрических кранов), низкий крутящий момент, компактность и очень важное для любой трубопроводной арматуры качество ─ высокая герметичность
Указанная в техническом описании моделей от ведущих производителей герметичность по классу А согласно «ГОСТ 9544-2005. Арматура трубопроводная запорная. Классы и нормы герметичности затворов» означает, что для кранов с номинальным диаметром от DN 3 до DN 200 при номинальном давлении PN до 420, а для кранов с номинальным диаметром от DN 250 до DN 2000 при давлении PN до 200, в течение всего времени выдержки видимые утечки отсутствуют.
Еще одно достоинство шаровых кранов ─ компактность ─ позволяет за счет уменьшения габаритов экономить место, делая возможной их установку в ограниченном пространстве, например, в параллельной системе трубопроводов.
Шаровые краны отличает нечувствительность к перепадам давления а, значит, гидроударобезопасность.
В случае полного открытия полно проходного шарового крана его проходное сечение сопоставимо с диаметром трубопровода, что означает отсутствие изменений в гидравлических параметрах управляемой рабочей среды. Кроме того, в полнопроходном шаровом кране в силу особенностей его конструкции не происходит застаивание твердых частиц, выпадающих из содержащих их жидкостей, а, значит, не образуется осадок.
https://youtube.com/watch?v=d6hbpRwzlok
Привод в управлении фланцевым вентилем
Для регулировки и управления потоком фланцевого вентиля используют механический, электрический и пневматический привод. В механическом приводе имеется оборудование в виде штурвала для открытия и закрытия потока вручную. Используют такой привод в том случае, когда требуется компактность.
Применяют при сжатии воздуха. Это самый неприхотливый тип управления любым транспортируемым веществом, даже самым агрессивным. Шаровый вентиль фланцевый активно используют на трубах с большим давлением и высоким температурным режимом.
Привод электрический способен полностью автоматизировать регулирование потока с внутренней стороны трубы. Кран выбирается в соответствии со сферой производства. Детали в виде зубцов помогают открывать и закрывать поток.
Приобретая шаровой вентиль, важно в точности знать параметры теплоносителя, для которого подбирается вентиль. Он будет выполнять функцию запора воды, а не ее регулировку. Если необходима и регулировка потока, нужно приобрести устройство с сервоприводом
Для системы частного дома достаточно арматуры с муфтой и рабочим давлением не более 10 Бар. Для системы централизованного отопления следует использовать вентиль шаровой с давлением более 20 Бар, и учитывать запас давления. Возможно, будут наблюдаться гидроудары
Если необходима и регулировка потока, нужно приобрести устройство с сервоприводом. Для системы частного дома достаточно арматуры с муфтой и рабочим давлением не более 10 Бар. Для системы централизованного отопления следует использовать вентиль шаровой с давлением более 20 Бар, и учитывать запас давления. Возможно, будут наблюдаться гидроудары.
Обращать внимание следует на качество крана и не покупать некачественный товар. Не пользуется большим спросом продукция китайского производителя, так как в производстве используются непрочные, подверженные коррозии материалы, что существенно сокращает срок службы вентиля
Правила эксплуатации
Диэлектрическая муфта необходима для снижения воздействия блуждающих токов
Чтобы шаровой вентиль для бытового газа прослужил максимально долго, в процессе его обслуживания необходимо соблюдать стандартные рекомендации. Элемент предназначен для быстрого перекрытия газового потока внутри трубопровода. Открывать и закрывать его можно только с помощью заводской ручки, для этой цели запрещено использовать какие-либо инструменты.
Конструкция самого крана не предусмотрена для потокового регулирования, элемент имеет только два рабочих положения: открытое и закрытое. Если он будет полуоткрыт, быстрый поток перекачиваемого топлива может спровоцировать деформирование уплотнительных колец, в результате чего кран быстро придет в негодность и его придется менять. Элемент нельзя использовать в средах с загрязнениями, способных привести к механическим повреждениям прокладок. Иногда крепления поворотных ручек ослабевают, в таких случаях нужно подтягивать закрепляющие их винты. При наличии протечек сальниковых уплотнений штоков регулируют гайки, расположенные под ручками крана.
Особенности
Итак, в газопроводах в последнее время используют особые шаровые краны. Эти устройства предназначены для полного перекрытия либо открытия газового потока. Особенность этих устройств содержится в запорном механизме, который сделан в форме шара со сквозным отверстием. Причем, отверстие по диаметру сходится с диаметром трубопровода (см.кроме этого статью «Где и как используется кран большого давления»).
Для перекрытия потока шар поворачивается так, дабы отверстие размешалось перпендикулярно трубопроводу, т.е. его необходимо развернуть на 90 градусов. Управление запорным механизмом осуществляется при помощи рычага. Герметичность же снабжают кольца, выполненные из мягких и прочных материалов.
Отличия от водопроводной арматуры
Нужно заявить, что внешнее отличие газового крана от водяного содержится в том, что рычаг имеет желтый цвет, а не красный.
Конструкционных же отличий намного больше:
- Владеют более прочным корпусом, который выполнен из особенных сортов стали либо латуни с повышенным содержанием меди.
- Имеют более долгую соединительную резьбу.
- Запорный механизм выполнен из очень прочного хромированного либо никелированного материала.
- Шток выполнен из особо прочного полимерного материала.
- Данные краны способны выдерживать большее давление, чем водопроводные.
- Уплотнительные кольца более прочные и снабжают лучшую герметичность.
В целом, все чем отличается кран для газа от водопроводной запорной арматуры – это повышенный уровень герметичности. Остальные моменты не так серьёзны в бытовых газопроводах. Исходя из этого в принципе, любой кран, соответствующий классу герметичности «А», может использоваться для газопровода.
Особенности применения
В большинстве случаев, запорную арматуру для газовых трубопроводов устанавливают на кухне, т.е. там, где употребляется газовое оборудование. Причем, для каждого источника потребления устанавливается отдельный вентиль.
К примеру, в зданиях и квартирах, где установлены газовые плиты и колонки либо котлы, устанавливаю раздельно газовые краны для плит и для других устройств. Помимо этого, обычно устанавливают один неспециализированный вентиль на входе, который разрешает всецело перекрыть подачу газа.
Чем отличается задвижка от крана? Разница между задвижкой и краном.
В настоящей статье говорится о задвижках клиновых фланцевых, их характеристике, принципе работы, а главное, о применении этих изделий на разных трубопроводах:
Задвижки клиновые фланцевые востребованы в коммуникациях промышленного производства на водяных, нефтяных, и газовых трубопроводах. Они являются незаменимой частью любого трубопровода, где необходимо перекрывать участок или полностью всю трубу. Эти элементы запорной арматуры не являются сложными по конструкции, у них длительные сроки эксплуатации (до 50 лет). Для безопасной эксплуатации трубопровода, они устанавливаются на определенном расстоянии друг от друга таким образом, чтобы оперативно можно было перекрыть трубу в случае аварии или ремонта.
Фланцевые задвижки
В зависимости от вида трубопровода, применяется соответствующая запорная арматура. Очевидно, что спектр применяемых задвижек здесь широк. Фланцевые задвижки нашли широкое применение во всех сферах народного хозяйства:
- В отопительной системе;
- В транспортной отрасли при перевозке нефтепродуктов;
- В коммуникационных трубопроводах энергетики;
- В трубопроводах пароходства.
Устройства фланцевых задвижек
Несмотря на простоту, фланцевые клиновые задвижки обладают высокой эффективностью в ряду запорной арматуры. В зависимости от запирающего элемента определяется вид клиновой задвижки. Задвижка фланцевая получила свое название из-за своего исполнения: по бокам её находятся фланцевые диски, которые сопрягаются с такими же дисками на трубе.
У фланцев на задвижке и на трубе, диаметр и отверстия должны строго соответствовать, иначе их не соединить. Между фланцами обязательно устанавливается прокладка из паронита, резины или резинового кольца в зависимости от среды, находящейся внутри трубы
Такое исполнение клиновой задвижки делает её быстросъемной, что немаловажно при ремонте
По устройству гайки клиновые изделия делятся на 2 категории: с выдвижной и неподвижной гайкой.
То есть, в первом варианте, при открывании или закрывании вентиля гайка двигается поступательно. Во втором варианте гайка остается на месте, а выдвигается винт. Во второй категории клиновые задвижки занимают меньше места и их используют при движении нефтепродуктов и других жидкостей, не вызывающих коррозию металла. В основном используются клиновые изделия с выдвижной гайкой.
По методу закрывания устройства делятся на задвижки:
- С ручным управлением. Закрытие вручную производится с помощью рукоятки или вентиля;
- С автоматизированным управлением. При таком закрывании используются, в основном электродвигатели с редуктором, и включаются они через пульт оператором. Гидравлические и пневматические приводы применяются реже, ввиду дополнительного подвода труб, приборов и пр.
Особенности конструкции и применение задвижек
Наряду с этим устройства подразделяются по конструкции исполнения. Бывают шаровые, шиберные и клиновые задвижки. Последние являются самыми популярными и востребованными в линейке запорной арматуры.
Задвижки фланцевые изготавливаются в двух вариантах,- это клиновые и параллельные устройства.
