Какие обозначения принимать для систем водопровода и канализации, не предусмотренных гостом

Условные знаки на чертежах для водопроводов

Перед разработкой проекта водоснабжения какого-либо здания и, в частности, загородного дома выявляется вся группа факторов, которая может повлиять на функционирование водопроводной системы.

Процесс создания проекта проходит несколько этапов:

• Исходя из общего количества водопотребляющих точек в доме и на участке рассчитывается максимальная нагрузка на систему подачи воды.
• Разрабатываются методы компенсации водоснабжения при понижении давления в центральной или локальной сети.
• Составляется чертёж.
• Производится подбор оборудования по выбранной схеме.

Чтобы правильно разместить условные обозначения водопровода на чертежах проектируемого объекта проектировщику нужно представить, из каких элементов состоит система водоснабжения. Число водопроводных элементов и материал, из которых изготовлена сантехническая арматура, может быть различным по стоимости и качеству, но принципиально это ничего не меняет.Смотреть видео

Условные обозначения схем трубопроводов и соответствующая им комплектация водопроводной системы во всех случаях остаются по составу примерно следующими:

• скважина (или иной источник);
• насос;
• накопительный резервуар с тройником;
• две отводные трубы: одна — для домашнего водоснабжения, другая — для технического (сад, огород);
• система фильтрации воды для дома с тройником;
• две отводные трубы: одна — для холодной воды, другая — для горячей.

Условные графические обозначения трубопроводов направлены на то, чтобы показать систему разводки труб горячей и холодной воды.

Холодная вода
от тройника системы фильтрации поступает в коллектор, установленный в доме. Оттуда распределяется по трубам на имеющиеся сантехнические точки.

Горячая вода
подводится к нагревателю и затем точно также разводится по точкам. Наглядно это демонстрирует данная схема:

Что такое аксонометрическая схема

Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.

Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.

В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.

Для упрощения вычислений согласно ГОСТ 3453-59 строят:

• Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
• Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
• Фронтальной диметрическая: угол между осями z и х принят 90°, углы между х и y и между осями z и y принят 135°.
• Во всех вариантах аксонометрии ось z расположена вертикально.

Оформление инженерных сетей в топографической съемке

Часто вопрос «как обозначается канализация на топосъемке» подразумевает интерес к цвету линий. Существует много споров относительно цвета коммуникаций на топосъемке. С одной стороны, существует специальное пособие: «Правила начертания условных знаков на топографических планах подземных коммуникаций масштабов 1:5000 . 1:500» Москва, «НЕДРА» 1989 г.

В справочнике указано, что все знаки наносятся черным цветом, и даже предписана рекомендуемая толщина этих линий. В то же время, справочник разрешает «для большей наглядности» передать линии в ином цвете. Общепринятыми считаются:

• обозначение водопровода на топосъемке – зеленым цветом;
• обозначение канализации на топосъемке – в коричневом цвете;
• газопроводы – в голубом;
• тепловые сети – в синем и т.п.

Часто в практике встречаются расхождения между обозначениями на топосъемке и генпланом – цвета коммуникаций нарисованы линиями разного цвета. Так обозначение кабеля связи на топосъемке по нормам картографии должно быть черного цвета, а в генпланах он может быть для удобства оформлен желтым, красным или другим удобным для визуализации цветом.

Кабеля энергоснабжения и связи оформляются следующим образом:

Стандартное обозначение кабеля на топосъемке

Чтобы различить действующие и проектные линии применяются дополнительные маркеры

Проектные работы

Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов. Основные требования к проекту водоотведения:

• достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
• правильно рассчитанная конфигурация, выдержанный уклон труб;
• трассировка должны быть максимально прямой, без резких поворотов;
• по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
• трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

Что содержит схема водопровода и канализации?

https://youtube.com/watch?v=TQ68VvBhrbI

При составлении проекта нужно учитывать массу различных моментов

Здесь, как правило, указываются не только схемы расположения различных узлов, труб, задвижек и уловителей, но и немалое количество иной важной для исполнителей информации. Она необходима для того, чтобы мастерам было проще и удобнее читать чертежи

Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте

Здесь применяются условные обозначения, но в основном в буквенно-цифровом варианте.

В проектной документации должен присутствовать план разводки коммуникаций, а именно системы подачи горячего, холодного водоснабжения и канализации. Указываются данные таблицы колодцев, спецификация проекта и множество другой информации, которая может быть полезна во время выполнения запланированных работ. Только при правильном составлении всех документов можно быть уверенным в том, что система будет функционировать корректно и не доставит неудобств людям, которые будут жить в проектируемом здании. Справиться с этой задачей без определенных знаний и опыта будет невозможно, поэтому, если есть сомнения в собственных силах, стоит поручить эту работу профессионалам.

Информацию об обозначении канализационной системы и водоснабжения принято вносить в проектные документы при помощи буквенно-цифровых условных обозначений. Они являются общими для всех схем и чертежей трубопроводов сантехнических сетей.

Общее обозначение водопровода отмечается, как В0, трубы для хозяйственно-питьевой воды будут прописаны, как В1. Если на схеме отмечается водопровод для противопожарной системы, то указывается В2, а вода для производственных нужд подается по трубе В4.

Таким образом, все, что имеет отметку «В», относится к системе водоснабжения. Канализационный знак отмечается при помощи буквы «К». Если на схеме нужно обозначить бытовую систему водоотведения, будет указано К1. Для дождевой канализации применяется условное обозначение К2. Для создания системы водоотведения в промышленном помещении будет использована отметка К3.

Все цифровые, буквенные и графические символы должны применяться правильно. Не допускается использование в чертежах водоснабжения и канализации тех элементов, которые не регламентированы ГОСТом и СНиПом. Нужно помнить, что при помощи соответствующих знаков создается формула, по которой дальше работают исполнители. Если прописать схему и составить чертеж неправильно, то это может привести к чрезмерно быстрому износу сети, частым поломкам либо и вовсе сделать здание непригодным для жизни людей. Правильные символы и условные обозначения гарантируют, что исполнитель прочитает документ так, как положено, а от этого во многом зависит качество строительных и монтажных работ. При соблюдении всех требований ГОСТа можно разработать эффективную канализацию и систему водоснабжения, что будет гарантией их долгой и бесперебойной работы.

Основные правила устройства канализации

Чтобы канализация выполняла свои функции, чтобы избежать заторов, деформаций и протечек, СП предусмотрены ряд рекомендаций, которые необходимо учитывать как на этапе подготовки схем и проекта, так и непосредственно при устройстве наружных сетей канализации.

Диаметр труб

Одной из основных характеристик труб является их диаметр. Этот параметр влияет на пропускную способность сети.

В СНиПе указаны наименьшие допустимые параметры труб:

• уличная сеть – Ду 200 мм
• внутриквартальная – Ду 150мм
• ливневка уличная и внутриквартальная – Ду 200 мм и 150 мм соответственно;
• при поступлении в канализацию не более 300 м3/сут вод возможно использование труб диам. 150 мм.

Расчетная скорость течения вод

Чтобы предотвратить заиливание труб, необходимо учитывать скорость, с которой движутся стоки, заполнение системы и наличие твердых взвешенных частиц. Эти данные содержатся в таблицах СНиПа, и для наружной канализации Ду 150-250 мм они следующие:

• минимальная скорость: 0,7 м/с;
• максимальная скорость: 8 м/с и 4 м/с для труб из металла и прочих;
• для ливневки: 10 м/с и 7 м/с для труб из металла и прочих соответственно.

Уклон трубопровода

Уклон — критический параметр при подготовке проектной документации и проведении работ. Особенно актуально для самоточных систем, в которых движение стоков происходит под воздействием сил гравитации. Если правильный уклон не будет соблюден, то канализация не будет функционировать правильно, это приведет к застоям стоков, неприятному запаху, заиливанию и заторам.

Уклон рассчитывается как отношение перепада глубины залегания трубы к одному метру ее длины.

Наименование	Нормативный уклон
Лотки с покрытием из асфальта	0,003
Лотки с покрытием из тротуарного камня, щебня	0,004
Булыжная мостовая	0,005
Отдельные лотки и кюветы	0,006
Водоотводящие канавы	0,003
Лотки, выполненные из ПВХ и полимербетона	0,001-0,003

Для инженерных сетей, устроенных в небольшом доме, например, таунхаусе, и занимающих меньшую площадь, чем городские, принят следующие значения:

Диаметр	Уклон
50 мм	30 мм/1000 мм
110 мм	20 мм/1000 мм
160 мм	8 мм/1000 мм
200 мм	7 мм/1000 мм

Если рельеф не позволяет иного, уклон можно уменьшать до 0,007-0,008.

Дождеприемные сети входят в общую канализацию с уклоном 0,002.

Глубина устройства

Критически низкие или высокие температуры имеют негативное влияние на трубы. Кроме того, в зимний период времени при высоком залегании труб жидкость в них может замерзнуть, образовывая ледяные пробки. Глубина определяется в результате технологического расчета и с учетом данных о местности местности, в которой происходит устройство трубопровода. Обычно он закладывается на глубине 0,5-0,8 м ниже уровня промерзания почвы.

При определении глубины залегания также учитываются:

• материал;
• диаметр;
• тип грунта;
• способ монтажа.

Основание под коммуникации выбирается после изучения несущей способности грунтов. Если монтаж осуществляется не в болотистой местности, не на скальных, плывунных или просадочных грунтах, то трубы укладываются на подготовленное дно траншеи.

В скальных породах делают песчаное основание толщ. минимум 100 мм, которое предотвращает повреждение материала. Как правило, для его устройства используют местный мелкий песок. Для болот и просадочной почвы устраивают искусственное основание, которое намного прочнее и не позволяет сети проседать.

Для напорных трубопроводов рекомендуется предусмотреть монтаж арматуры.

Зачем нужны чертежи и схемы

Обычно на дачах и в индивидуальных домах малой площади без сложных отопительных систем с теплыми полами и большим числом радиаторов, с малым количеством сантехнических приборов, монтаж инженерных коммуникаций проводят без специальных стандартизированных чертежей. Однако и в этом случае они необходимы даже в упрощенной форме для того, чтобы правильно рассчитать количество материалов, фитингов, запорной арматуры, определить предстоящие финансовые расходы. Наличие чертежей (конструкторской документации) от специализированных проектных организаций у заказчика дает следующие преимущества:

Обычно составление схем сопровождается гидравлическими расчетами квалифицированными инженерами на компьютерных программах — это позволяет с наибольшей эффективностью использовать коммуникации. При отоплении правильный расчет и монтаж системы согласно схемы позволит снизить расходы на топливо для подогрева теплоносителя.
При проведении после монтажа любого вида профилактических, ремонтных работ, по схеме можно быстро найти место расположения проблемного узла с указанием точных координат

Это очень важно, если повреждение трубопровода, поломка его фрагментов произошли под стяжкой или штукатуркой на стенах, в труднодоступных местах. Рис

2 План водоснабжения и канализации по ГОСТ 21.601—79

Наличие конструкторской документации с предварительными расчетами, разработанной специалистами, позволит избежать грубых ошибок при монтаже коммуникаций — неправильному выбора диаметра и материала трубопроводов, мощности циркуляционных и центробежных насосов, неверным углам уклона, ошибочной разводки радиаторных теплообменников и прочих.
Монтаж коммуникаций по схемам разработчиков архитектурно-строительных организаций повысит комфортность проживания. При правильных тепловых расчетах температура в жилых помещениях будет оптимальной, в дом не проникнут запахи из канализации, объемов холодной и горячей воды всегда хватит для полного удовлетворения нужд всех жильцов, септики не придется опорожнять каждую неделю, на участке не будут скапливаться вода из ливневок и осадки.
Наличие схемы жизненно необходимо для проведения монтажных работ наемными специалистами строительных организаций в отсутствие хозяина, дающего указания.
Также проведение всех работ согласно чертежам при возникновении каких-либо неполадок позволит найти виновника в лице строителей или разработчиков. В этом случае заказчик будет иметь на руках неоспоримые доказательства для предъявления финансовых претензий.

Рис. 3 Разновидности схем

Какие данные вносят на чертеж

Внесение следующих показателей, описывающих систему водопровода, обязательно при построении аксонометрической схемы. К такой информации принадлежит:

1. Обозначение стояков (обычно области линии-выноски).
2. Уровень пола каждого из этажей помещения, границу горизонтального ответвления (у осей трубопровода), высоту точек водоразбора (отметки вдоль стояков).
3. Диаметры элементов системы.
4. Углы уклона трубопроводов (с указанием показателя уклона).
5. Размеры (длина) каждого из самостоятельных участков трубопровода, к которым относят стояки и горизонтальные ответвления в миллиметрах.
6. Координирующие размеры (информация второстепенного характера).
7. Обозначение узлов с целью детализации чертежа.

Кроме ряда основных данных, к схемам прилагают сопроводительную документацию, в числе которой и спецификация по материалам и оборудованию.

1.6. Условные обозначения на геологических разрезах

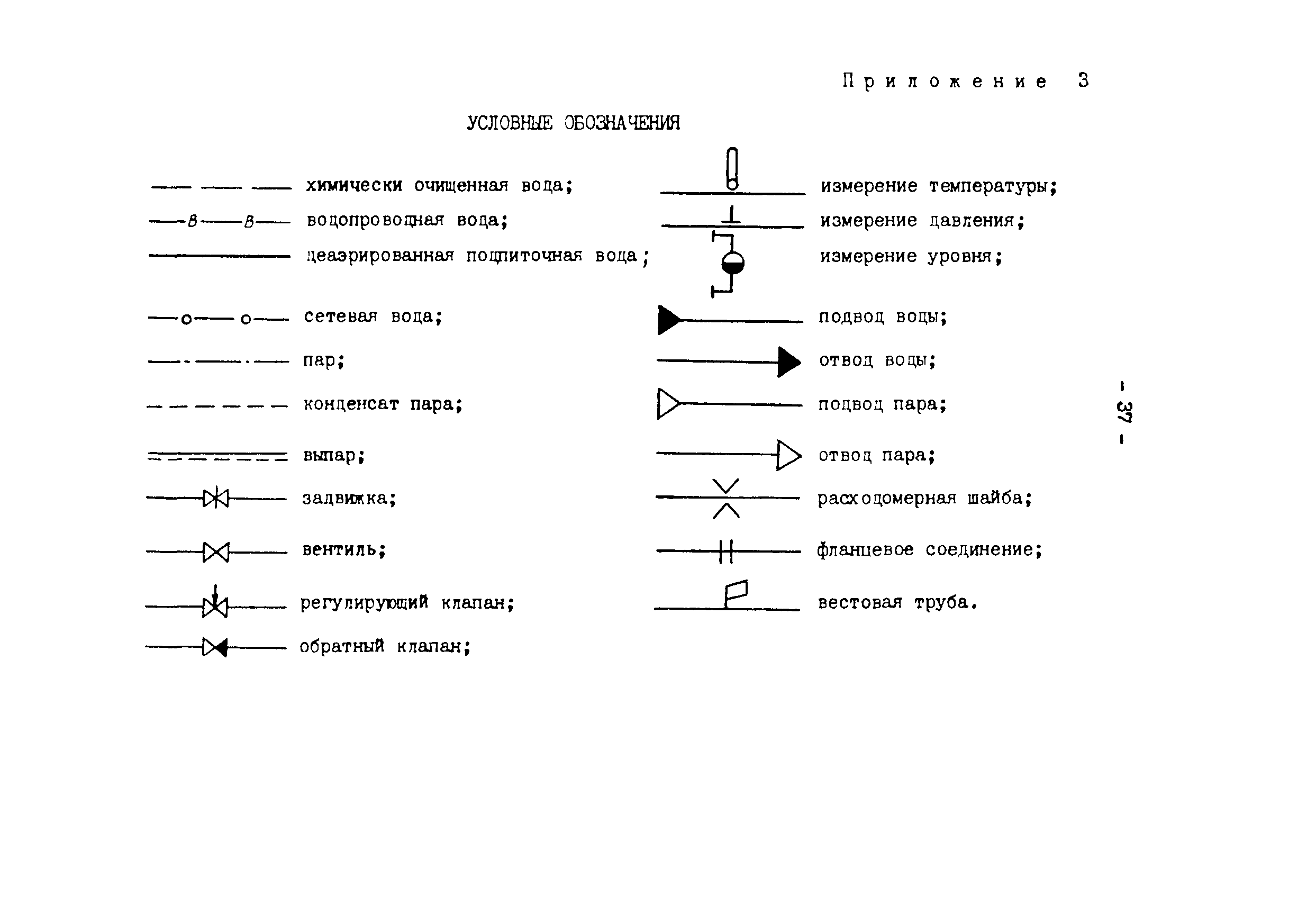

В специальных таблицах приводятся те обозначения, которые должны применяться для изображения, как самих трубопроводов, так и используемой в них арматуры на аксонометрических схемах, развертках, разрезах и планах инженерных и санитарно-технических систем зданий.

Согласно для вычерчивания условных графических элементов трубопроводных систем используют сплошную основную линию, а те части, которые являются невидимыми (в каналах, подземные) – штриховую линию такой же толщины. Для изображения технологического оборудования и строительных конструкций применяют тонкую сплошную линию.

Если необходимо вычертить размеры условных знаков трубопроводной арматуры (задвижек, вентилей и т.п.), то их размеры принимаются равными диаметра трубы.

Элементы сетей и санитарно-технических систем снабжаются специальными марками (буквенно-цифровыми обозначениями).

В таблице расположенной ниже приведены условные графические элементы трубопроводов .

Элементы трубопроводов
Обозначение	Наименование
	Трубопровод линии всасывания, напора, слива
	Трубопровод линии управления, дренажа, выпуска воздуха, отвода конденсата
	Соединение трубопроводов
	Пересечение трубопроводов без соединения
	Место присоединения для отбора энергии или измерительного прибора(закрыто)
	Место присоединения для отбора энергии или измерительного прибора (соединенное)
	Трубопровод с вертикальным стояком
	Трубопровод гибкий, шланг
	Изолированный участок трубопровода
	Трубопровод в трубе (футляре)
	Трубопровод в сальнике
	Соединение трубопроводов разъемное
	Фланцевое соединение
	Штуцерное резьбовое соединение
	Муфтовое резьбовое соединение
	Муфтовое эластичное соединение
	Поворотное соединение однолинейное
	Поворотное соединение трехлинейное
	Конец трубопровода под разъемное соединение
	Фланцевое окончание
	Штуцерное резьбовое окончание
	Муфтовое резьбовое окончание
	Муфтовое эластичное
	Конец трубопровода с заглушкой (пробкой)
	Фланцевый конец трубы с заглушкой
	Резьбовой конец трубы с заглушкой

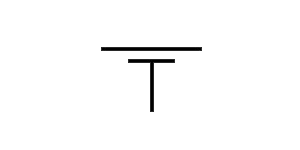

	Тройник

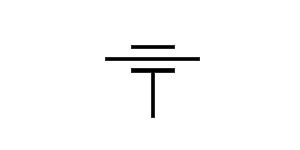

	Крестовина
	Отвод (колено)
	Разветвитель, коллектор, гребенка
	Сифон (гидрозатвор)
	Переход, патрубок переходный
	Переход фланцевый
	Переход штуцерный

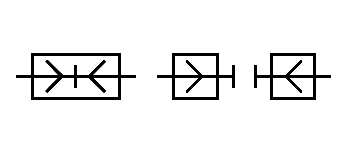

	Быстроразъемное соединение без запорного элемента (соединенное или разъединенное)
	Быстроразъемное соединение с запорным элементом (соединенное и разъединенное)
	Компенсатор

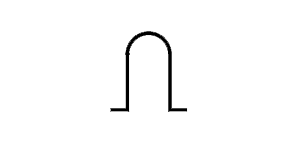

	Компенсатор -образный
	Компенсатор лирообразный

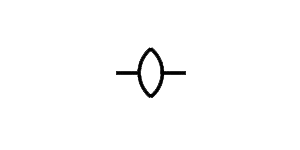

	Компенсатор линзовый

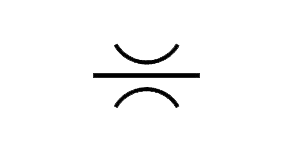

	Компенсатор волнистый
	Компенсатор -образный
	Сильфонный компенсатор
	Кольцеобразный компенсатор

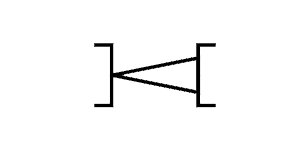

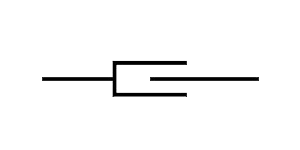

	Телескопический компенсатор
	Вставка амортизационная
	Вставка звукоизолирующая
	Вставка электроизолирующая
	Место сопротивления с расходом зависящим от вязкости рабочей среды
	Место сопротивления с расходом не зависящим от вязкости рабочей среды (шайба дроссельная, сужающее устройство расходомерное, диафрагма)
	Опора трубопровода неподвижная
	Опора подвижная (общее обозначение)
	Опора шариковая
	Опора направляющая
	Скользящая опора
	Катковая опора
	Упругая опора
	Подвеска неподвижная
	Подвеска направляющая

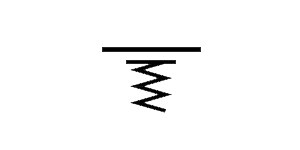

	Подвеска упругая
	Гаситель гидравлического удара
	Мембрана прорыва
	Форсунка
	Заборник воздуха из атмосферы
	Заборник воздуха от двигателя
	Присоединительное устройство к другим системам (испытательным, промывочным машинам, кондиционерам рабочей среды и т.п.)
	Точка смазывания
	Точка смазывания разбрызгиванием
	Капельная смазка
	Смазочное сопло

Канализация: особенности проектирования

Система канализации в любом доме или производственном помещении разделяется на внутренний и наружный модуль. Первый охватывает очистку внутри зданий, второй предусматривает внешнюю канализацию вокруг дома.

Внутренний канализационный модуль образуется из сети трубопроводов, объединённых в один комплекс. Из дома у этого модуля имеется только один выход, соединённый с наружным модулем посредством обратного клапана, предотвращающего переполнение системы водой в том случае, если наружные ёмкости будут переполнены.

В которую сливаются все внутренние и наружные стоки с наружных канализационных подводов, в том числе и «ливнёвки», если она имеется на участке.

Наиболее распространенные условные знаки топосъемки

1. Пункты государственной геодезической сети и сетей сгущения

2. Обозначение зданий на топосъемке

Жилые строения немасштабные

Жилые строения масштабные

Цифра указывает на количество этажей. Буквенное обозначение характеризует огнестойкость. К примеру:

• обозначение кн на топосъемке обозначает каменное нежилое;
• ж — жилое неогнестойкое (деревянное);
• н — нежилое неогнестойкое;
• кж — каменное жилое (часто кирпичное);
• смж и смн — смешанное жилое и нежилое.

3. Откосы. Обозначение для естественных и искусственных форм рельефа с резким перепадом высоты.

4. Обозначение лэп на топосъемке.

5. Обозначение площадного объекта. Надпись обозначает характер или предназначение территории.

6. Железная дорога

7. Автомобильные дороги. Буква обозначает материал покрытия.

8. Обозначение люков, скважин и колодцев на чертежах топосъемки.

9. Условные обозначения колодцев на топографических съемках могут также выглядеть подобным образом.

10. Мосты.

11. Горизонтали. Описывают рельеф местности, линии показывают определенную высоту.

12. Отметки высот.

13. Обозначение деревьев на топосъемке. Указывается преобладающий тип растительности и густота насаждений.

14. Условные обозначения заборов на топосъемке.

В целом топографическая съемка требует специальных навыков для составления и расшифровки. Однако унификация обозначений облегчает работу с картами.

Особенности изображения символов на чертежах

При создании чертежей применяют общепринятые чертежные символы, которые позволяют легко читать наброски проектов. Все используемые схематические символы регламентированы документацией ГОСТа и СНиП, наносить другие символы или неверно их отображать запрещено.

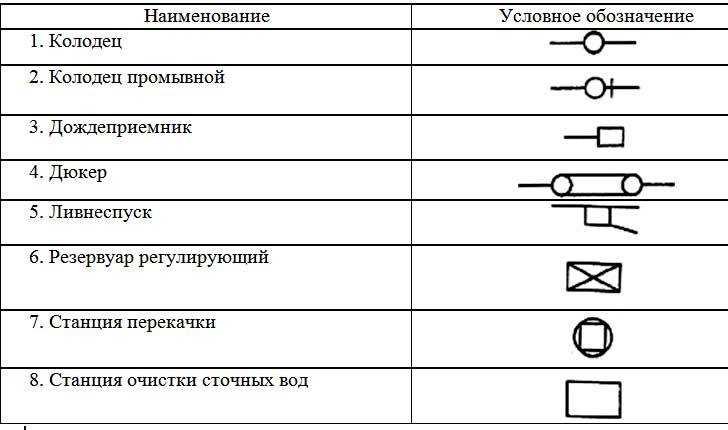

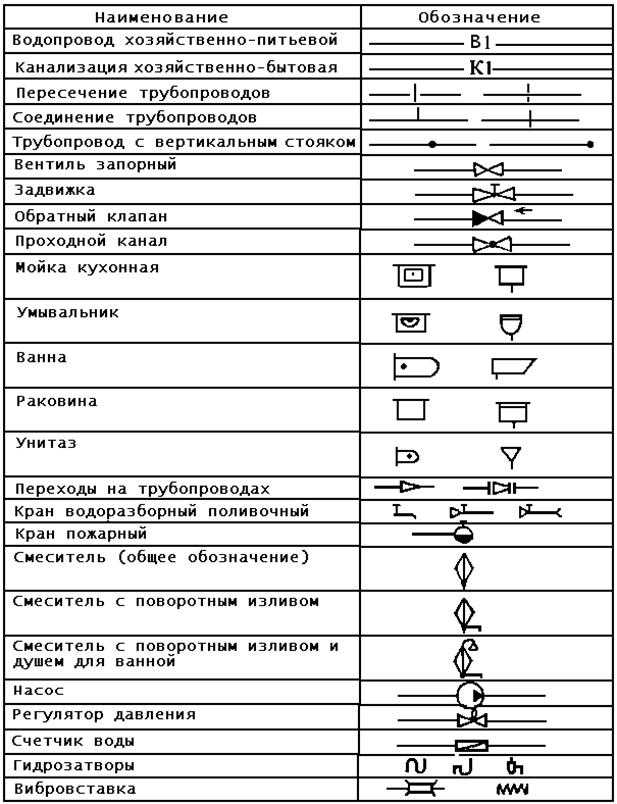

Канализационные сети и водоснабжение схематически изображается при помощи специальных геометрических символов и буквенно-цифровых обозначений, также неотъемлемая составляющая чертежа – линии. Символы не поясняются, исключения допускаются лишь в тех случаях, когда это регламентировано промышленными стандартами.

В общей сложности для создания чертежей используют не менее 70 специальных символов. Инженеры, составляя схематические наброски, используют несколько видов линий, применяемых в черчении: прямая, пунктирная и пунктирная с точкой линии. В действительности они отображают линии трубопровода, предназначенные для ливневых, канализационных и сточных вод. Круговые отметки с наличием определенной буквы свидетельствует о наличии на этом участке грязе-, бензо- и жироуловителя и т.д. В центре круга есть буква, по которой легко понять, о каком рабочем узле идет речь. Круг без буквы внутри свидетельствует о наличии в этом месте отстойника.

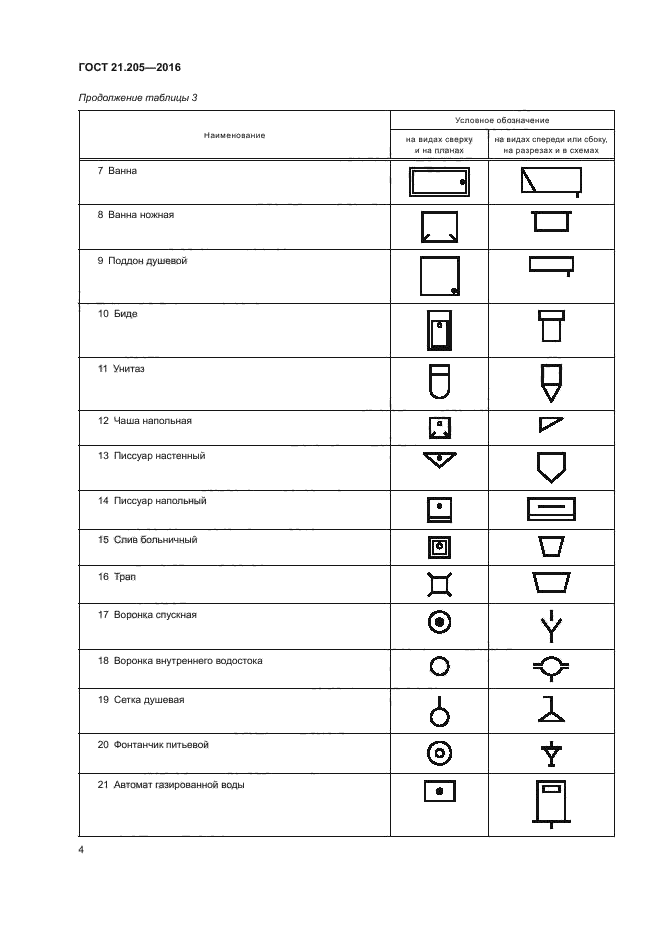

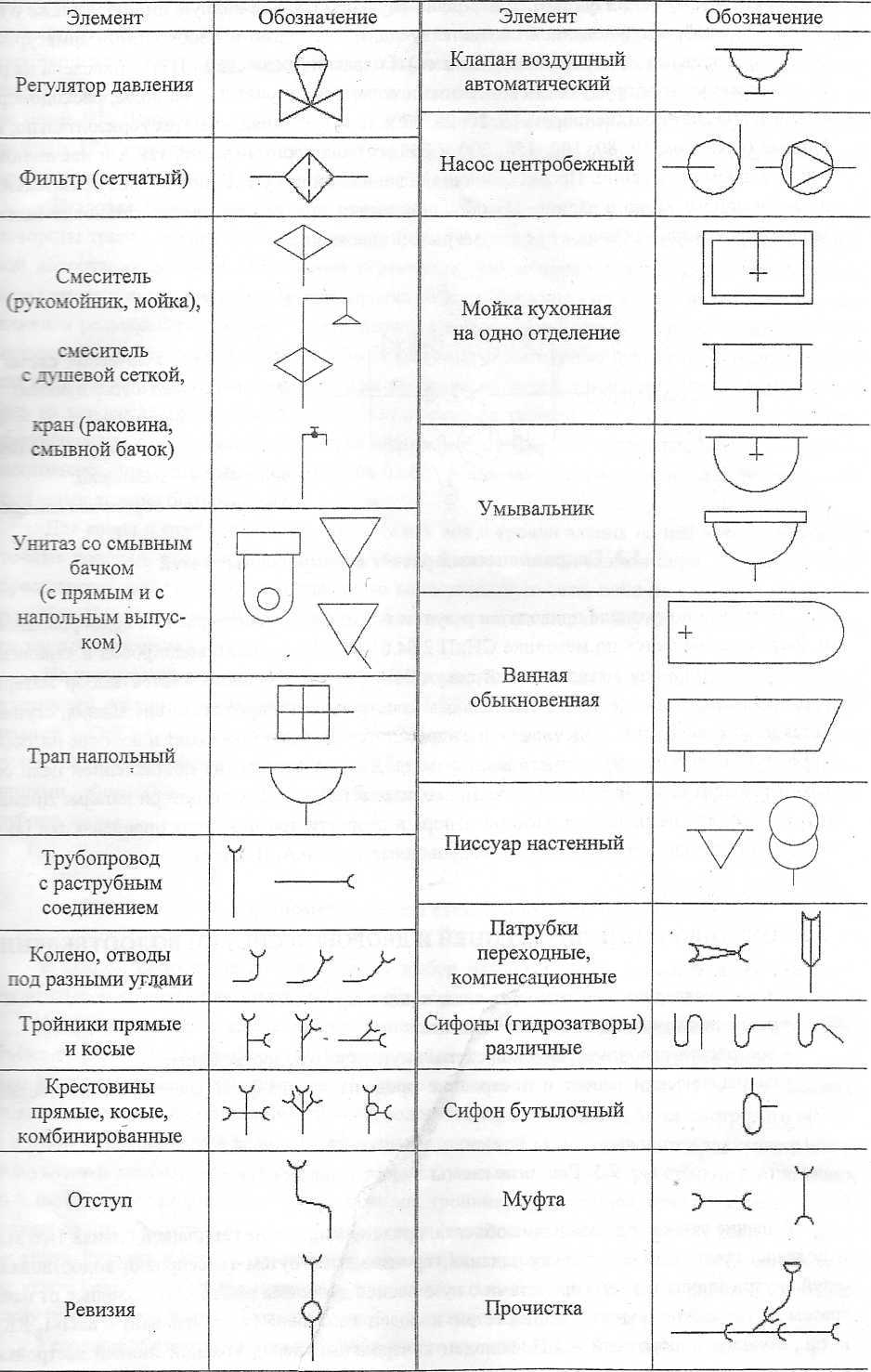

Предусмотрены специальные символы, которые означают предметы сантехники. По ГОСТам на чертеже изображаются унитазы с разными видами смывания, душевые кабинки, оснащенные гибким шлангом, или ванны. Для каждого отдельного случая существует свой элемент, который не подлежит изменениям.

В проекте особое внимание уделяется плану разводки. На чертежах фиксируют максимальное количество информации, которую нужно использовать при строительстве, например, данные таблицы скважин, колодцев, специфические особенности проекта и т.д

Особенности условных обозначений на схеме

Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.

При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.

Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо. Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.

Каждый специалист знает о том, как правильно составлять чертежи с использованием условных обозначений. Для этого существуют и специальные программы, к примеру, «Автокад». Здесь допускается применение всех элементов, которые одобряет ГОСТ. Но нужно учитывать, что создание качественной и правильной схемы системы подвода и вывода воды из дома является задачей достаточно сложной. Тут недопустимы никакие погрешности, поэтому, если опыта работы в таком деле нет, стоит доверить создание чертежа профессионалам.

При планировании проекта с помощью условных обозначений мастер указывает точки ввода горячей, холодной воды, расположение сантехнических приборов и вывод канализации.
