Основные характеристики стальных труб по гост

Горяче- и холоднодеформируемые бесшовные стальные трубы

Горячий и холодный прокат – это две принципиально разные технологии. Каждая из них имеет свои преимущества и недостатки.

Для производства горячекатаной трубы необходима высокая температура для нагрева заготовки

Холодный прокат предполагает обработку пластичного материала только давлением. Горячекатаные трубы изготавливаются путём прокатки на непрерывном стане нагретой до заданной температуры заготовки.

Холоднодеформируемые трубы. Сортамент продукции данного типа определяется ГОСТ 8734-75. Полный список возможных размеров здесь весьма обширен. Диаметр может быть 5…250 миллиметров, а толщина стенок от 0,3 до 24 миллиметров. Выпускаются трубы мерной и немерной длины. В последнем случае значение этого параметра колеблется в диапазоне 11,5 метров.

Бесшовные трубы горячей деформации. Производство и сортамент таких изделий регламентируется ГОСТ 8732-78. Таблица размеров тоже очень велика. В неё входят трубы с диаметром 20…550 миллиметров и с толщиной стенок от 2,5 до 75 (!) миллиметров. Такие типоразмеры обусловливают немалый вес горячедеформированных изделий. Достаточно сказать, что масса одного погонного метра трубы 550×75 составляет без малого тонну, точнее 878 кг. Они способны выдержать высокое давление. Даже 16 МПа им не страшны!

На современном рынке можно найти оба вида изделий с предизоляцией. Преимуществ у трубы изолированной предостаточно. Это и устойчивость к воздействию химически агрессивных соединений, и минимизация теплопотерь при транспортировке рабочей среды, и проч. Но, пожалуй, самым важным является то, что срок службы трубы стальной изолированной составляет около 30 лет.

Преимущества сварных труб

Сварка с применением современных технологий позволяет получать швы высокого качества, которые могут сравниваться по прочности с цельнометаллическим изделием. Это позволяет существенно расширить сферу использования такого трубопроката и выполнять монтаж в таких местах, где ранее допускалось применение только бесшовных материалов. Трубные изделия сварные делают производственный процесс более дешевым, благодаря и технологии производства, и незначительным финансовым расходам.

Сварной трубопрокат отличается утонченной стенкой, чем у бесшовных изделий. Это дает возможность выпускать облегченные трубы и сэкономить расход стали. Более легкие трубные изделия упрощают их транспортировку и монтажные работы, для которых необходимо меньшее число единиц техники и занятых людей. Помимо этого готовая листовая сталь имеет одинаковую толщину в любом месте, следовательно, стенки сварных трубных изделий не будут иметь большие погрешности по толщине.

Электросварная труба для отопления

Технические характеристики

Изготовляется электросварная труба для отопления следующими способами:

Электросварные с прямым швом.

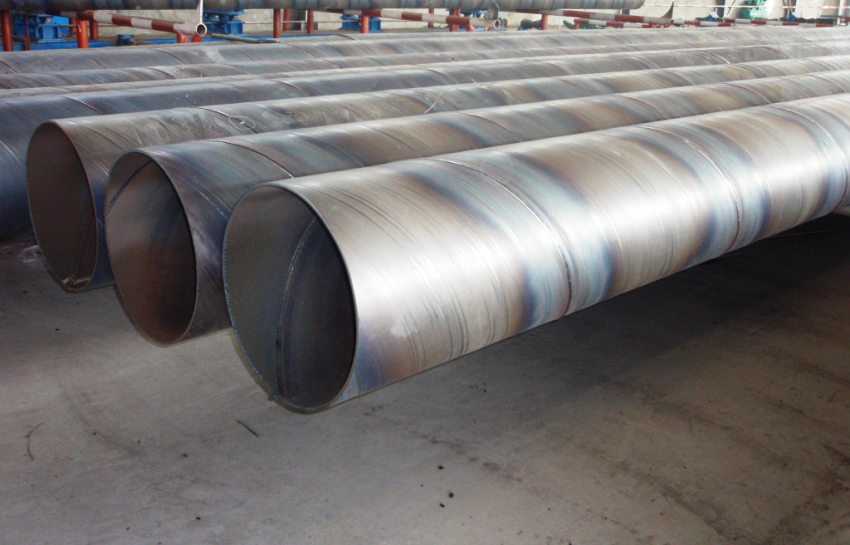

Электросварные со спиральным швом.
Бесшовные горячедефомированные.
Бесшовные холоднокатные.

А сам процесс проходит в такой последовательности:

Завернутый рулоном лист из стали разматывают и режут продольными полосками.
Полоски скручивают в бесконечную ленту, и это нужно для бесперебойного изготовления.
Ленту вальцами поддают деформированию, и она превращается в круглый патрубок с незакрытым швом.
Шов заваривается. Для этого используют несколько видов сварочных работ: дуговую, индукционными токами, лазером, плазмой.
Круглую заготовку калибруют вальцами.
Вихревые токи или ультразвук постоянно контролируют швы.
Далее выполняется разрезка на куски нужной длины.

Толстостенный трубопрокат

К сортаменту толстостенного трубопроката относятся монолитные бесшовные и сварные трубы с круглым диаметром. Колена обладают высокой прочностью, способны длительный период выдерживать высокое внутреннее давление.

Разновидности материала

Показатель «толстостенность» имеет конкретные пределы. Рамки диктует ГОСТ: толщина стенки стальной трубы, относящейся к толстостенной, должна укладываться в границы коэффициента 6-12,5 по формуле соотношения толщины металла к наружному диаметру. Показатель меньше 6 относит изделие к разряду особо толстостенных. Последний вид труб изготавливается по спецзаказу промышленных предприятий космической и авиационной отраслей, не относится к массово реализуемым материалам.

Таблица сортамента толстостенных труб

Массово выпускаемая стальная толстостенная труба поступает к покупателю в трех видах:

мерные от 4,5 до 9 метров длиной;
немерные длиной 1,5–11,5 метра;
кратные мерным 1,5–9 метров.

Последний вид подготовлен к распилу на сегменты: в длину колена заложен размер каждого элемента и припуски на распил. Размер припусков для толстостенных изделий составляет 5 мм: это позволяет разделить элемент стандартным фабричным полотном и зачистить кромки, подготовив узел к сборке.

Показателем качества является тип изделия. Он присваивается в зависимости от типа используемого материала и принципа производства трубопроката:

группа Б — трубы из стали с минимальным уровнем окисления;
группа С — из термообработанного материала;
группа Д — узлы, не имеющие предписаний по использованию конкретного материала, но с требованиями к устойчивости к гидроударам и прохождением соответствующих контрольных испытаний;
группа Е — термообработанные трубы с жестким перечнем механических характеристик.

По общим стандартам контролируется и маркируется любая выпускаемая промышленными предприятиями стальная толстостенная труба: размеры изделий, соответствующие внутренние и внешние диаметры перечисляются в соответствующих производственных таблицах. Наиболее распространенные узлы, стандартные для многих работ, имеют диаметр от 16 до 70 мм. К ним массово производятся запорные элементы, арматура и монтирующиеся приборы.

Сфера применения

Основное назначение труб — транспортировка жидких и газообразных сред. Толстостенные трубы применяются для монтажа коммуникаций большой протяженности, высокого давления на большие расстояния. В приоритете бесшовные горячедеформированные узлы повышенной прочности, например, труба стальная толстостенная ГОСТ 8732 78. Тип среды определяет оптимальный материал: для жидкости с содержанием соды требуется устойчивость к щелочам, а для транспортировки газов минимальная пористость. Распространенный материал, соответствующий таким требованиям, — сталь 45: труба толстостенная такого качества применяется для изготовления узлов масштабных водопроводов.

Общее требование к сортаменту, используемому в строительстве, авто- и авиапромышленности, в бурении и доставке полезных ископаемых, — герметичность, прочность, отсутствие трещин, «ракушек», полостей в толще материала и сколов.

Металлические трубы: какие виды выделяют?

Железные трубы по способу производства классифицируют на бесшовные и шовные. Шовные изготавливают при помощи изгибания и сварки. Более прочными и надежными считаются бесшовные изделия. Их можно использовать при высоком давлении. Но стоимость таких конструкций выше. Различаются металлические трубы и по материалу: выделяют стальные трубы для отопления и медные. Рассмотрим их более подробно.

Стальные трубы

Стальные трубы из обычной «черной» стали до недавнего времени были самыми распространенными. На такие трубы для отопления стальные цена самая низкая. Также изделие способно выдерживать большие механические нагрузки, удары. Устойчивость к высокому давлению, температуре, гидроударам также можно отнести к числу достоинств стальных труб.

Но изделия отличаются рядом недостатков, что и способствует снижению популярности на них. Например, низкая устойчивость к коррозионным процессам. В связи с этим поверхность труб приходится время от времени окрашивать. Поэтому необходимо знать, какая бывает краска для радиаторов отопления. Конечно, можно использовать нержавеющие стальные модификации. Но на такие стальные трубы для отопления цена за метр будет высокой. Поэтому не каждый хозяин квартиры или частного дома сможет себе позволить такую покупку. У стальных труб толщина стенок, как правило, больше, нежели у изделий из других материалов такого же внутреннего сечения. Монтаж выполняется путем сварки.

Из сказанного выше можно сделать вывод о том, что стальная труба отопления больше всего подходит для использования в системах с естественной либо комбинированной циркуляцией воды. В сооружениях с контуром открытого типа лучше использовать неоцинкованные изделия с большим диаметром. А вот оцинкованные трубы для отопления – это оптимальный выбор для герметичных контуров.

Медные трубы

Медные трубы подходят для оборудования системы отопления в частных домах. В отличие от стальных аналогов, они имеют более гладкую поверхность, привлекательные на вид и не поддаются коррозии. Изгибать медные конструкции гораздо проще, что облегчает процесс монтажа. Единственный недостаток в том, что на такие металлические трубы для отопления цена за метр очень высокая.

Металлополимерные трубы для отопления

Среди главных преимуществ – большой срок службы (порядка 25 лет). Также металлополимерные трубы для отопления отличаются коррозионной стойкостью, устойчивостью к низким температурам, кислородонепроницаемостью, повышенной шумопоглощающей способностью, надежностью, технологичностью монтажа и удобством транспортировки. Такими преимуществами обладают и пластиковые трубы, о которых мы уже писали здесь.

Среди минусов: трубопровод нельзя прокладывать в закрытых нишах в стенах либо в полу. Изделие следует защищать от прямого воздействия лучей солнца, поскольку полимеры низко устойчивы к воздействию ультрафиолета.

↓ ТРУБА СТАЛЬНАЯ РАЗМЕРЫ И ЦЕНЫ ↓

труба стальная квадратная (в таблице представлен краткий список)
☐ 15х15х1 42 ₽/мп	☐ 15х15х1,2 50 ₽/мп	☐ 15х15х1,5 62 ₽/мп	☐ 20х20х1,5 86 ₽/мп
☐ 20×20х2 96 ₽/мп	☐ 25×25х1,2 85 ₽/мп	☐ 25×25х1,5 105 ₽/мп	☐ 25×25х2 122 ₽/мп
☐ 30×30х1,5 124 ₽/мп	☐ 30×30х2 149 ₽/мп	☐ 40×40х1,5 159 ₽/мп	☐ 40×40х2 176 ₽/мп
☐ 50х50х2 208 ₽/мп	☐ 50х50х3 277 ₽/мп	☐ 60х60х2 241 ₽/мп	☐ 60х60х3 335 ₽/мп
☐ 80х80х2 384 ₽/мп	☐ 80х80х3 332 ₽/мп	☐ 80х80х4 659 ₽/мп	☐ 80х80х5 745 ₽/мп
☐ 100х100х2 600 ₽/мп	☐ 100х100х3 622 ₽/мп	☐ 100х100х4 770 ₽/мп	☐ 100х100х5 961 ₽/мп
труба стальная прямоугольная
▯ 20х10х1,2 50 ₽/мп	▯ 20х10х1,5 61 ₽/мп	▯ 28x25x1.2 1 ₽/мп	▯ 28х25х1,5 150 ₽/мп
▯ 30х15х1,5 98 ₽/мп	▯ 30х15х2 102 ₽/мп	▯ 30х20х1,5 104 ₽/мп	▯ 30x20x2 113 ₽/мп
▯ 40x20x1.2 94 ₽/мп	▯ 40х20х1,5 110 ₽/мп	▯ 40х20х2 125 ₽/мп	▯ 40x20x3 188 ₽/мп
▯ 50x20x2 167 ₽/мп	▯ 50x25x1.5 159 ₽/мп	▯ 50x25x2 157 ₽/мп	▯ 50x25x3 262 ₽/мп
▯ 50x30x2 186 ₽/мп	▯ 50x40x2 262 ₽/мп	▯ 50x40x3 1 ₽/мп	▯ 60x30x1.5 174 ₽/мп
▯ 60x30x2 193 ₽/мп	▯ 60x30x3 282 ₽/мп	▯ 60x30x4 346 ₽/мп	▯ 60x40x1.5 198 ₽/мп
▯ 60x40x2 208 ₽/мп	▯ 60x40x2,5 365 ₽/мп	▯ 60x40x3 321 ₽/мп	▯ 60x40x4 411 ₽/мп
▯ 80x40x2 266 ₽/мп	▯ 80x40x3 343 ₽/мп	▯ 80x40x4 461 ₽/мп	▯ 80x40x5 802 ₽/мп
▯ 80x60x2 283 ₽/мп	▯ 80x60x3 427 ₽/мп	▯ 80x60x4 610 ₽/мп	▯ 80x60x5 978 ₽/мп
▯ 100x40x3 1 ₽/мп	▯ 100x40x4 887 ₽/мп	▯ 100x50x3 469 ₽/мп	▯ 100x50x4 569 ₽/мп
▯ 100x60x3 706 ₽/мп	▯ 100x60x4 937 ₽/мп	▯ 100x60x5 1153 ₽/мп	▯ 100x80x4 1 ₽/мп
▯ 100x80x5 1 ₽/мп	▯ 120x40x5 1 ₽/мп	▯ 120x60x4 797 ₽/мп	▯ 150x100x5 2462 ₽/мп
труба стальная электросварная
Ø 16х1 53 ₽/мп	Ø 16х1,2 64 ₽/мп	Ø 16х1,5 78 ₽/мп	Ø 18х1 56 ₽/мп
Ø 18х1,2 65 ₽/мп	Ø 18х1,5 80 ₽/мп	19×1,2 70 ₽/мп	19×1,5 94 ₽/мп
Ø 20х1,2 54 ₽/мп	Ø 20х1,5 90 ₽/мп	Ø 22х1,2 1 ₽/мп	Ø 22х1,5 86 ₽/мп
Ø 51х1,5 212 ₽/мп	Ø 51х2 267 ₽/мп	Ø 51х2,5 340 ₽/мп	Ø 51х3 398 ₽/мп
Ø 57х2 299 ₽/мп	Ø 57х2,5 383 ₽/мп	Ø 57х3 266 ₽/мп	Ø 57х4 335 ₽/мп
Ø 60х2 258 ₽/мп	Ø 60х2,5 287 ₽/мп	Ø 60х3 354 ₽/мп	Ø 76х2,5 507 ₽/мп
Ø 76х3 346 ₽/мп	Ø 76х3,5 406 ₽/мп	Ø 76х4 525 ₽/мп	Ø 89х3 425 ₽/мп
Ø 89х3,5 475 ₽/мп	Ø 89х4 581 ₽/мп	Ø 102х3 533 ₽/мп	Ø 102х3,5 584 ₽/мп
Ø 108х3 510 ₽/мп	Ø 108х3,5 615 ₽/мп	Ø 108х4 700 ₽/мп	Ø 108х5 1011 ₽/мп
труба стальная водогазопроводная ду
Ø 15х2,8 97 ₽/мп	Ø 20х2,8 136 ₽/мп	Ø 25х2,8 141 ₽/мп	Ø 25х3,2 159 ₽/мп
Ø 32х2,8 180 ₽/мп	Ø 32х3,2 217 ₽/мп	Ø 40х3 214 ₽/мп	Ø 40х3,5 264 ₽/мп
Ø 50х3 271 ₽/мп	Ø 50х3,5 336 ₽/мп	Ø 40х3,5 264 ₽/мп	Ø 65х4 472 ₽/мп
Ø 80х4 601 ₽/мп	Ø 100х4,5 905 ₽/мп	Ø оц. 15х2,8 133 ₽/мп	Ø оц. 20х2,5 148 ₽/мп
Ø оц. 20х2,8 162 ₽/мп	Ø оц. 25х3,2 224 ₽/мп	Ø оц. 32х3,2 294 ₽/мп	Ø оц. 40х3,5 363 ₽/мп
Ø оц. 50х3,5 454 ₽/мп	Ø оц. 65х4 656 ₽/мп	Ø оц. 80х4 766 ₽/мп	Ø оц 100х4,5 1116 ₽/мп

Выбор критерии

Определяя, какие трубы лучше использовать для отопления квартиры или индивидуального дома, рассматривают их следующие физические и эксплуатационные параметры:

Коррозионная стойкость. Так как в контурах отопления протекает вода или антифриз с ее содержанием, отопительные трубы должны обладать высокой коррозионной устойчивостью.Прочность. Стандартное давление в отопительной системе не превышает 2-х атмосфер, трубопровод должен легко выдерживать этот напор с запасом в 1,5 – 2 раза.Температурные характеристики. Температура носителя в контуре отопления редко превышает 70 °С, для теплых полов предельным значением служит показатель около 50 °С. Понятно, что трубопровод должен выдерживать температурные параметры с запасом на случай возникновения экстренных ситуаций – перегрева теплоносителя из-за неполадок автоматики, неисправностей котла.Теплопроводность. Трубы отопления транспортируют теплоноситель к радиаторам или сами являются теплообменниками, передавая тепловую энергию стяжке полов

В первом случае их теплопроводность не играет важной роли, а ее высокая степень даже нежелательна. При работе в контурах теплых полов наоборот, требуется высокая теплоотдача, поэтому теплопроводность трубопровода должна иметь наивысший показатель

Рис. 2 Удлинение 100 метрового отрезка труб при нагреве на 50 °С

Коэффициент температурного расширения. Общеизвестно, что все материалы при нагревании в той или иной степени расширяются, особенно это сказывается на полимерах. Если трубы для систем отопления помещают на стены или под насыпную стяжку, необходимо учитывать данную особенность пластиков и выбирать материал с наименьшим линейным коэффициентом.
Сложность монтажа. Для соединения участков трубопроводов используют разные методы в зависимости от материалов труб, большинство технологий требует применения специального дорогостоящего инструмента и навыков работы с ним.

Также есть методы соединения пластиковых труб съемными фитингами компрессионного типа, где основным инструментом является обычный разводной ключ. А малоизвестной в сантехнике новинкой – пуш-фитингом, можно состыковать два отрезка труб из сшитого полиэтилена в течение пары секунд одним щелчком.

Размеры

При укладке контур теплых полов может быть длиной в 100 и более метров, поэтому важно, чтобы используемый трубопровод имел соответствующий размер во избежание нежелательных стыков под стяжкой. Химическая стойкость. Отопительный трубопровод нередко помещают в стены или стяжку, пропускают по нему антифризы – этиленгликоль, пропиленгликоль

Поэтому одно из основных требований к трубопроводу – стойкость к агрессивным химическим реагентам

Отопительный трубопровод нередко помещают в стены или стяжку, пропускают по нему антифризы – этиленгликоль, пропиленгликоль. Поэтому одно из основных требований к трубопроводу – стойкость к агрессивным химическим реагентам.

Рис. 3 Основные виды монтажа переходных фитингов на трубы: прессовка (для PEX-AL-PEX), компрессионное соединение РЕХ, напрессовка натяжной муфтой (для РЕХ), пайка РР, прессовка тонкостенной нержавейки

Долговечность. Отопительные трубы должны выдерживать продолжительную эксплуатацию (по госстандарту не менее 50 лет), при этом следует учитывать, что для полимеров срок службы в высокой степени зависит от температурных параметров теплоносителя и давления в линии.Гидравлические характеристики. Внутренние стенки труб для отопления в квартире, индивидуальных постройках, должны иметь низкое гидросопротивление водному потоку, то есть быть идеально гладкими. Это способствует высокой эффективности системы, снижает эксплуатационные расходы (энергопотребление циркуляционного насоса).Воздухопроницаемость. Находящийся в теплоносителе кислород – сильный окислитель металлов, коррозия разрушает нагревательные элементы, детали котла и стальную арматуру в системе

Поэтому важно, чтобы трубная оболочка не пропускала воздух, данное требование для металлов неактуально из-за их высокой плотности и важно при использовании в отопительном контуре полимерных трубопроводов

СтоимостьГлавный критерий, на который сразу обращают внимание при монтаже отопления, именно благодаря более низкой цене изделия из пластика пользуются наиболее высоким спросом у населения

Классификация труб больших сечений

Одна из главных характеристик продукции – это материал изготовления.

Трубы больших диаметров изготавливают:

Из металлов и сплавов.
Из высокомолекулярных соединений (пластмасс).

Вторым параметром, определяющим подбор изделий при проектировании новых трубопроводов или при ремонте уже действующих, является диаметр. Эта характеристика рассматривается вкупе с шириной просвета трубы и толщиной её стенок.

Выпускаемая на территории Российской Федерации продукция, с целью обеспечения универсальности, взаимозаменяемости и наименьшего расхода сырья при сохранении требуемого качества, должна соответствовать нормативным документам – ГОСТам или техническим условиям предприятия (ТУ).

Размеры труб из чёрного металла регламентируются ГОСТом 10704-91.

Согласно этому документу, по диаметру изделия делятся на:

трубы малого диаметра (значение параметра не превышает 114 мм);
трубы среднего диаметра (значение лежит в диапазоне 114…530 мм);
трубы большого диаметра (508 мм и выше).

Согласно ГОСТам и ТУ, в типоразмерных таблицах должны указываться следующие стандартизированные геометрические параметры продукции:

Диаметр наружный. Важен для общей оценки габаритов будущего трубопровода и для расчёта необходимого количества красящих или изолирующих материалов для защиты изделия.
Диаметр внутренний, или просвет. Используется в гидравлических расчётах.
Толщина стенки. Важнейший параметр для прочностных расчётов, обеспечивающих безопасность смонтированной системы как для людей, так и для окружающей среды.
Диаметр номинальный (условный). Применяется как основная характеристика сортамента труб; основной параметр для вычисления массы изделий и их пропускной способности.

По толщине стенки трубы подразделяют на:

По способу изготовления стальные трубы и изделия из иных металлов и сплавов классифицируют на:

цельные (бесшовные);
сварные (имеющие шов от электросварки или других её видов).

Изделия первого вида, в силу сложности и повышенной точности изготовления, стоят дороже; они предназначены для использования в системах, переносящих рабочую среду под высоким внутренним давлением или при тяжёлых внешних условиях. Продукция второго вида стоит дешевле и вполне подходит для применения в обычных трубопроводах.

Следует заметить, что для стальных труб большого диаметра ГОСТом предполагаются значительные колебания толщины стенок. Например, если этот параметр лежит в диапазоне 8…12 мм, допустимое отклонение составляет до 0,8 мм в любую сторону. Это на первый взгляд незначительное несоответствие с учётом размеров труб и поставки их большими партиями перерастает в серьёзную разницу в указанном в документации и реальном весе, что может привести к недопониманию между сторонами сделки.

В таблицах и иных формах представления сортамента металлопрокатной продукции стоимость таких труб принято указывать в расчёте на тонну, а не на погонный метр. Рассчитать необходимую массу приобретаемой партии товара обычно можно, воспользовавшись специализированными программами-калькуляторами, размещёнными на сайте компании.

Соответствующее покрытие может быть нанесено:

На наружную поверхность изделия.
На внутреннюю его область.
Снаружи и внутри.

Расчет для двухтрубной системы

Имеется двухэтажный дом с двухтрубной системой отопления по два крыла на каждом этаже. Использоваться будут полипропиленовые изделия, режим работы 80/60 с дельтой температур 20 °C . Теплопотери дома составляют 38 кВт тепловой энергии. На первый этаж приходится 20 кВт, на второй 18 кВт. Схема приведена ниже.

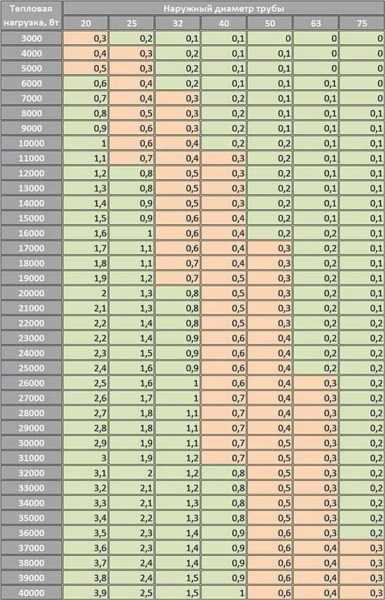

Справа размещена таблица, по которой определять будем диаметр. Розоватая область — зона оптимальной скорости движения теплоносителя.

Определяем, какую трубу нужно использовать на участке от котла до первого разветвления. Через этот участок проходит весь теплоноситель, потому проходит весь объем тепла в 38 кВт. В таблице находим соответствующую строку, по ней доходим до тонированной розовым цветом зоны и поднимаемся вверх. Видим, что подходят два диаметра: 40 мм, 50 мм. Выбираем по понятным соображениям меньший — 40 мм.
Снова обратимся к схеме. Там где поток разделяется 20 кВт идет на 1-й этаж, 18 кВт отправляется на 2-ой этаж. В таблице находим соответствующие строки, определяем сечение труб. Получается, что обе ветки разводим диаметром 32 мм.
Каждый из контуров разделяется на две ветки с равной нагрузкой. На первом этаже вправо и влево идет по 10 кВт (20 кВт/2=10 кВт), на втором по 9 кВт (18 кВт/2)=9 кВт). По таблице находим соответствующие значения для этих участков: 25 мм. Этот размер используется и далее до того момента, пока тепловая нагрузка не снизится до 5 кВт (по таблице видно). Далее идет уже сечение 20 мм. На первом этаже на 20 мм переходим после второго радиатора (смотрите по нагрузке), на втором — после третьего. В этом пункте есть одна поправка, внесенная накопленным опытом — лучше переходить на 20 мм при нагрузке 3 кВт.

Все. Диаметры полипропиленовых труб для двухтрубной системы рассчитаны. Для обратки сечение не рассчитывается, а разводка делаются такими же трубами, как и подача. Методика, надеемся, понятна. Аналогичный расчет при наличии всех исходных данных провести будет несложно. Если решите использовать другие трубы — вам понадобятся другие таблицы, рассчитанные для нужного вам материала. Можете попрактиковаться на этой системе, но уже для режима средних температур 75/60 и дельтой 15 °C (таблица расположена ниже).

Основные виды и категории труб, производимых в России

Учитывая повышение спроса на металлопрокат, в модернизацию данной отрасли производства за последние годы было вложено много инвестиций. Проводится разработка и закупка современного оборудования для производства труб, осуществляются исследования и вводятся в эксплуатацию новые технологии, которые значительно повышают качество готовой продукции.

На сегодняшний день наибольшей популярностью среди отечественных и зарубежных покупателей отличаются такие виды труб:

электросварные (бывают прямошовные и спиральношовные, горяче- и холоднокатаные), которые используются во всех отраслях строительства, а также при организации сложных систем трубопроводов;
специального назначения, которые нашли применение в автомобилестроении и в производстве бытовой техники (например, стиральные машинки, холодильники и т.п.) не только в России, но и во многих странах ближнего и дальнего зарубежья;
трубы для магистральных газопроводов;
трубы для строения подводных газопроводов;
трубы для добычи нефти;
полимерные трубы, применяющиеся для строительства и ремонта трубопроводов для бытовых и промышленных потребностей, а также для защиты более хрупких конструкций (в качестве “рубашки” – защитной оболочки);
полипропиленовые трубы;
трубы ПВХ для водопровода и канализации.

Сортамент труб стальных квадратных: ГОСТ 2591-88 (2006)

Прямоугольные и квадратные профильные трубы не получили распространения в области водного и газового снабжения, зато эффективно применяются в строительстве в качестве несущих и опорных конструкций. Тонкостенные профили используются в мебельной и рекламной сфере промышленности.

Весомым показателем, свидетельствующим о качестве стальной квадратной трубы, является её масса: это положение также оговаривается в ГОСТе 2591-88 (2006). Показатель массы на 1 погонный метр при значении плотности стали (черная сталь) в 7,85 г/см3 должен равняться от 0,269 кг — наиболее тонкостенная труба; 70,33 кг – для самой толстостенной.

ГОСТ 2591-88 на стальные квадратные трубы говорит о том, что значение кривизны квадратного проката не должен превышать 0,5% длины для изделий с диаметром 25 мм и 0,4% для изделий с длиной более 25 мм. При требовании заказчика данный показатель может быть снижен до 0,2%.

Для каждой длины труб существуют стандартные параметры и допустимые отклонения

Отклонения по сторонам квадратного проката согласно ГОСТ 2591-88 могут находиться как в плюсовом, так и в минусовом диапазоне. При обычной точности проката допускается минусовое отклонение от -2,5 мм (для габаритных изделий со стороной квадрата в 200 мм) до -0,5 (тонкостенные изделия, сторона квадрата – 13-25 мм). И, соответственно, плюсовое: от +0,9 мм до +0,3 мм.

Сортамент труб стальных прямоугольных определяется ГОСТом 8645-68. Изделия, выпускаемые согласно этому стандарту, могут быть горячетканными, холоднотянутыми и бесшовными. С точки зрения прочности выигрывают бесшовные конструкции, однако их стоимость не позволяет их использовать массово.

Профильные (и квадратные, и прямоугольные) стальные трубы по ГОСТу чаще бывают сварными. Современные технологичные методы позволяют регулировать прочность шва при помощи индукционных токов, при этом продукция будет оставаться сравнительно недорогой. Сварные швы могут зачищаться и обрабатываться или же оставаться не зачищенными: всё зависит от дальнейшего способа эксплуатации.

Таким же образом производятся и оцинкованные профильные трубы: используется стальная лента с предварительно нанесенным защитным покрытием. В некоторых случаях применяется оцинковка уже готовых изделий. Профильная труба несколько раз опускается в резервуар с расплавленным цинком.

ГОСТ на прямоугольные стальные трубы не разделяет изделия по группам в зависимости от марки стали, используемой при изготовлении. ГОСТ допускает то, что при производстве профильной стальной трубы будет применена черная сталь, уступающая более дорогим маркам в презентабельности внешнего вида и нестойкости к коррозии.

Для защиты профильных труб от коррозии на них наносится покрытие из цинка

Труба стальная прямоугольная по ГОСТу 8645-68 может иметь различные размеры: самыми востребованными по меньшей стороне являются 40 мм, по большей – от 60 мм до 100 мм. Профильные трубы, чьи габариты по большей стороне превышают 60 мм, имеют высокую прочность на изгиб при сравнительно легком весе, что делает их очень популярными в сфере инженерии и строительства.

Монтаж

Металлические трубы отопления монтировать можно тремя способами:

резьба;
сварка;
с применение фланцев.

Используя метод сварки, вы получите прочное и стойкое соединение. Чаще всего применяют газовую или дуговую электросварку. Перед тем, как начать сварочные работы, все стыки обязательно надо промыть и очистить при помощи напильника или болгарки.

Монтаж газовой сваркой осуществляется следующим образом: под действием пламени и высоких температур присадочный материал плавится и образуется сварной шов.

Дуговая электросварка осуществляется электродами с использованием постоянного или переменного тока. Более качественна сварка с переменным током.

Осуществляя соединение труб резьбой, в будущем вы сможете ремонтировать отдельные участки или заменять их.

Чтобы осуществить подобное соединение нужны дополнительные фитинги:

переходы;
отводы;
пробки;
заглушки;
соединительные гайки;
тройники;
муфты и др.

Для всех резьбовых соединений нужны уплотнительные материалы: резина, льняная пакля, паронит и др. Перед тем, как начать монтаж, все поверхность надо хорошо очистить, завинчиваются трубы и фитинги с помощью трубных ключей.

Монтаж с применением фланцев основан на болтовом соединении и герметизации уплотнительных поверхностей приварных фланцев.

Качественный монтаж — это залог длительной эксплуатации стальных труб.

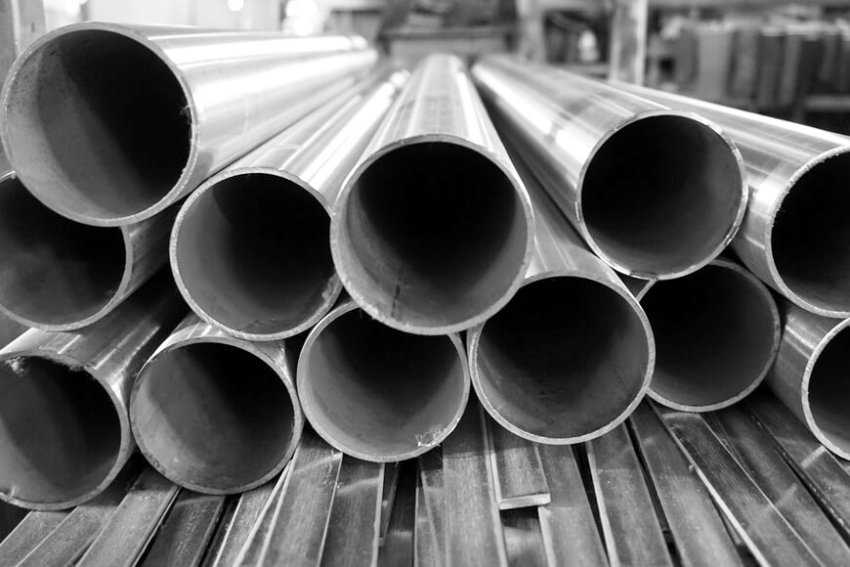

Особенности электросварных труб

Эта категория трубопроката производится из листового сырья – углеродистых или низколегированных сталей. На предварительном этапе заготовкам придают нужную форму, а затем соединяют с помощью сварки в единую конструкцию. При этом стык всегда параллелен оси, что позволяет получать идеальный прямой шов. В зависимости от поставленной цели и характеристик готового изделия можно получить спиральный или прямой шов.

Электросварные трубы востребованы в отопительных системах, нефте- и газопроводах, системах водоснабжения и других отраслях, требующих использования высококачественных сталей. За счет использования современных технологий сварки и инновационного оборудования производители смогли в разы увеличить долговечность продукции.

Важно! Основные требования, предъявляемые к электросварного трубопрокату, перечислены в ГОСТ 10704-91. Этот государственный стандарт объединяет и дополняет ГОСТы, используемые ранее

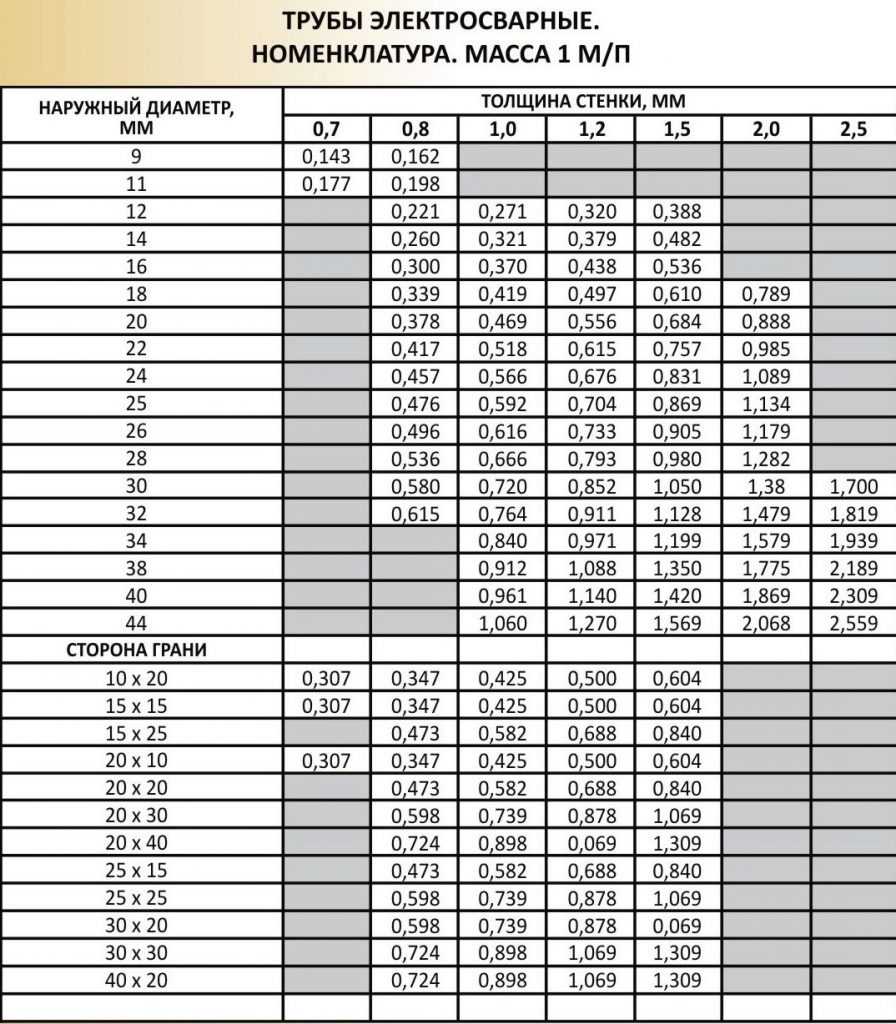

В зависимости от сечения трубы максимальная масса 1 погонного метра не должна превышать 500 кг. Диапазон толщины стенок – 7-16 мм, длины – от 2 до 12 метров. Максимальный наружный диаметр трубы – 1420 мм.

Сортамент труб стальных

ГОСТы на сталь регламентируют сортаменты стальных изделий, которые определяются в зависимости от технологии производства материала, на основании чего устанавливаются тип, марка и размер продукции.

Сортамент стальных бесшовных труб изготавливается в условиях холодного проката с применением принципа деформирования заготовки

Стальные трубы могут изготавливаться по одной из четырех технологий, которые определены действующим стандартом:

горячий прокат подразумевает производство бесшовных труб из разогретого сырья;

холодный прокат дает возможность получить бесшовные изделия из охлажденного материала;
сварной продольный прокат дает на выходе металлические изделия из листового материала с прямым швом;
сварной спиральный прокат подразумевает технологию изготовления трубных конструкций из листового металла со спиральным швом.

Сортамент труб круглых стальных или профильных металлических, выполненных с помощью технологии горячего проката, определяется по двум нормативным свидетельствам: ГОСТ 8639-82 и ГОСТ 8732-78. В соответствии с ГОСТ 8639-82 сортамент труб стальных квадратных состоит из изделий диаметром 60-180 мм с толщиной стенки 4-14 мм. Стандарт регламентирует производство круглых металлических труб диаметром 20-700 мм, у которых толщина стенки находится в пределах 2,5-75 мм.

Сортамент стальных бесшовных прямоугольных или овальных труб, изготовленных в условиях холодного проката с применением принципа деформирования заготовки цилиндрической формы, определяется по ГОСТ 8639-82, ГОСТ 8645-82, ГОСТ 8734-75, ГОСТ 8642-68.

Сварной спиральный прокат подразумевает технологию изготовления труб из листового металла со спиральным швом

Первый нормативный документ касается производства и характеристик квадратных стальных труб, ГОСТ для них устанавливает диапазон диаметров 10-120 мм. ГОСТ 8645-82 регламентирует сортамент прямоугольных стальных изделий размером от 10х15 мм до 120х80 мм. Толщина стенки для изделий варьируется в пределах 1-9 мм. Третий нормативный стандарт определяет сортамент круглых труб из стали, выполненных методом холодного проката. Размерный ряд состоит в пределах 5-250 мм. Толщина стенки, что определяет типоразмер изделия стали круглой (ГОСТ 8734-75), варьируется от 0,3 мм до 4 мм.

Cтатья по теме:

Параметры металлических труб овальной формы определят ГОСТ 8642-68. Размерный ряд внешнего сечения изделий начинается от 16х10 мм и доходит до 90х32 мм. Толщина стенок может быть 0,5-2,5 мм.

Гофрированные трубопрокаты

Стальная гофрированная труба для отопления стала применяться совсем недавно. Но, ее отличные качества обусловили широкое распространение данной продукции.

Благодаря усилиям разработчиков, гофрированная труба получилась очень простой для прокладки, с такой работой справятся даже любители. Для создания изгибов трубопроводов не нужно применять специальное оборудование.

Видео

Гофрированная труба из нержавеющей стали Kofulso Neptun (Южная Корея)

Специалисты прогнозируют гофрированным изделиям большое будущее. Насколько это получится – покажет время и развитие технологий. А на данное время они уверенно переходят на лидирующие позиции.

Диаметры трубопроводов

Диаметр стальной трубы для отопления необходимо знать точно. Это позволит рассчитать количество проходящего по сети вещества. В бытовых магистралях отопления такие знания не менее важны.

Технические характеристики

Существует обозначение следующих диаметров:

Условный. Его обозначают «диаметр условный» — Ду. Это номинальная величина внутреннего объема, измеряемая в дюймах.
Номинальный. Эти величины предоставляют буквами «диаметр номинальный» – Дн.
Внешний диаметр. Классификацию изделий производят именно по такому признаку. Маленькие — от 5 до 102 мм. Средние – от 102 до 426. И большие диаметры от 426 и более.
Толщина стенок заготовок. Этот сопутствующий показатель тоже является очень важным.
Внутренний объем стальных изделий. И этот показатель стоит в числе одних из главных. Это относится к соединительным элементам участков трубопроводов.

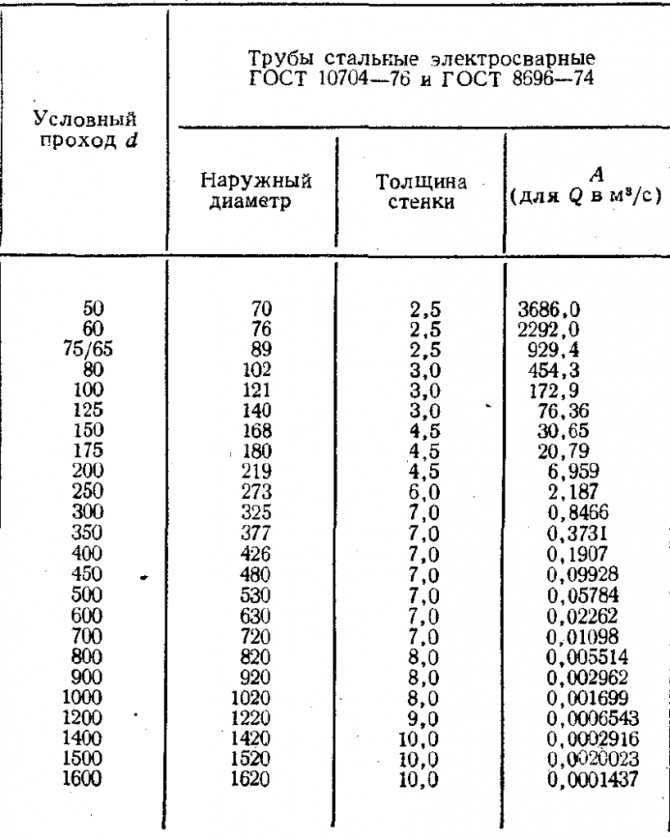

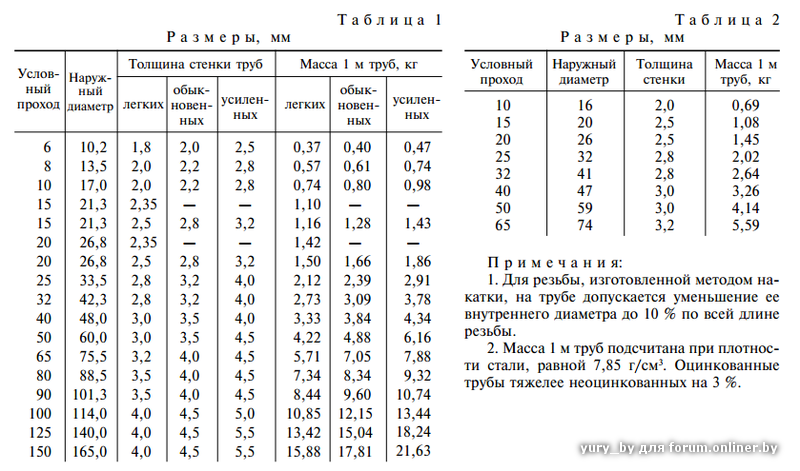

В разных сферах строительства используют различные трубы. В связи с этим разработали нормативные документы. Например, таблица с указанными объемами. Еще для расчетов используют и специальные формулы, что существенно упрощает работу и экономит много времени.

Толщина стенок

Толщина стальных труб для отопления исчисляется по специальным формулам. Производя вычисление, округляют в сторону увеличения. Эти материалы производятся с толщиной стенок не менее полмиллиметра.

В соответствии к ГОСТам при измерениях она не может быть меньше расчетной величины, определяемой с учетом особенностей использования.

Нельзя забывать, что тепловая сеть – это магистраль, которой присущи высокие температуры. Учитывая это, рассчитывают толщину стенок используемых трубопрокатов. Например, для изделий с толщиной от 25 до 325 мм подбирают остаточные значения от 10 до 45мм.

Подсчеты на устойчивость определяют размер толщины. При этом нельзя забывать о коррозийных характеристиках среды, проходящей по данной сети. И еще при определении толщины стенок учитывают условия использования, показатель температуры и давление внутри сети.

Цены на стальные трубопрокаты для отопительных систем

Трубы стальные для отопления купить не сложно, цены на эти товары зависят от вида металлопроката и его технических характеристик.

Приобрести такие товары можно через специальные платформы для выбора и приобретения строительных материалов. На них предоставляют громадное количество предложений.

Внимательно изучив их и условия продажи, каждый может подобрать для себя наиболее оптимальный вариант.

При покупке можно выбрать не только интересующий вид металлопроката, но и условия его доставки на нужное место. При покупке клиентам также предоставляют возможность аренды оборудования ля монтажа.

Уточнять точную цену того или другого товара рекомендуют при оформлении заявки. А средний ценовой показатель одного метра товара приблизительно такой:

Оцинкованные стальные материалы с ценой от 120 до 400 рублей.
Неоцоинкованные материалы с ценой от 75 до 300 рублей.
Бесшовные горячедеформированные материалы с ценой от 380 до 2500 рублей.
Неоцинкованныен материалы стоимостью от 260 до 3300 рублей.

Стальные трубы для отопления при надлежащем качестве укладки являются долговечными изделиями. Развитие экономики немного поменяло критерии клиентов, и стальные трубопрокаты на сегодняшний день приобретают в случае крайней необходимости или при отсутствии выбора.
