Рассмотрим где делать розетку для вытяжки. как разместить розетки на кухне: схемы советы

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование

Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения

Не редко хозяева недооценивают это требование. Это случается в основном по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности

Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище. Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля

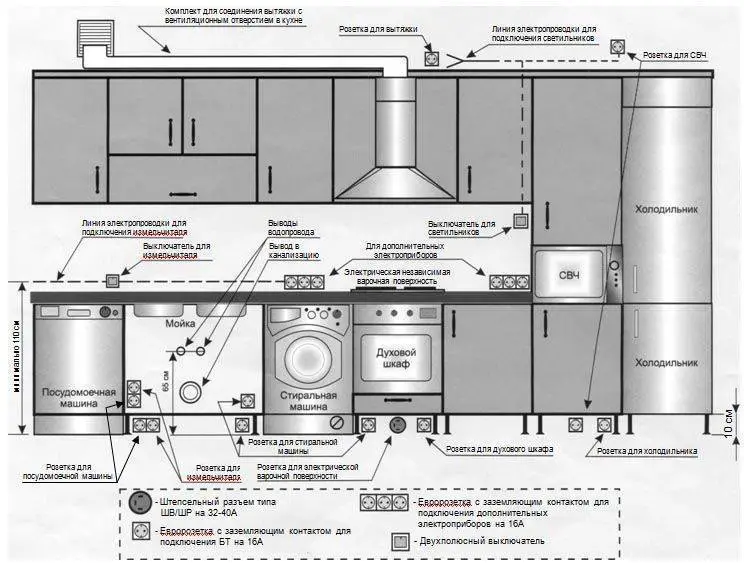

Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение.

Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию

Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Тоже плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Этапы подключения вытяжки к электросети

Основная задача по подключению вытяжки к электросети сводятся к оптимальному выбору места размещения розетки. Она не должна быть расположена на видном участке стены по эстетическим соображениям. Подводка к ней также должна быть скрытой от глаз.

Для выполнения работ по электроподготовке вам понадобятся следующие инструменты и материалы:

набор отвёрток (шлицевая и крестовая);
индикаторная отвёртка;
перфоратор с победитовым буром (если предполагается установка новой розетки);
коронка (для розетки скрытого типа);
узкогубцы;
кусачки или пассатижи;
монтажные метизы: дюбели, саморезы;
провода 3 х 1,5;
розетка и коробка (для внутреннего монтажа).

В случае если необходимо проложить участок скрытой проводки, придётся использовать штроборез или специальную насадку для перфоратора. Для линий открытого типа пригодится пластиковый короб для проводов.

Существует три варианта организации подключения:

с использованием шлейфа;
посредством замены одиночной розетки на двойную;
подводка выделенной электрической линии от распределительного щитка.

Рассмотрим каждый из них подробнее.

Как подключить вытяжку на кухне к электричеству шлейфом

Этот способ является самым простым и гибким в случае, если под вытяжку розетка изначально не была предусмотрена. Для этого вам надо найти ближайшую от выбранного места бытовую розетку с заземлением. К вновь установленному электрическому разъёму от соседнего пробрасываете трёхжильный шлейф открытым или закрытым способом. Подключаете его с двух сторон к контактам. Если расстояние небольшое, допустимо использовать кабель сечением 1,5 кв. мм.

Подключение вытяжки путём замены розетки на двойную

Если в непосредственной близости от устанавливаемого прибора уже существует заземлённая электророзетка, но она занята другим потребителем, необходимости в использовании шлейфового подключения нет. Достаточно заменить установленную розетку на двойную и протянуть к ней провод от вытяжки.

Применяя первый и второй вариант организации электропитания, убедитесь, что электрическая линия, на которую подключается новая розетка, способна обеспечить необходимый уровень мощности с учётом дополнительного потребления вытяжкой.

Проведение новой линии для вытяжки

По ряду причин иногда всё же приходится выбирать самый сложный путь и протягивать новую линию от распределительного щитка к месту установки вытяжного устройства. Этот способ самый надёжный, так как на работу прибора не будут влиять никакие другие потребители, и в случае необходимости вы всегда сможете его обесточить, сохранив работоспособность прочей техники.

В этом случае можно расположить розетку в самом удобном для этого месте, например, над вытяжкой, в невидимой зоне, на доступном расстоянии для штатного шнура питания. Заведите провод на отдельный дифференциальный автомат. При использовании обычного автоматического выключателя коммутируйте линию в цепь устройства защитного заземления. Присоединив с другой стороны проводку к разъемам розетки и подав напряжение в щитке, можете подключать вилку и тестировать вытяжку!

Это интересно: Схема распределительного щита в гараже: разбираем обстоятельно

Как подключить своими руками, на какой высоте над столешницей встроить

При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.

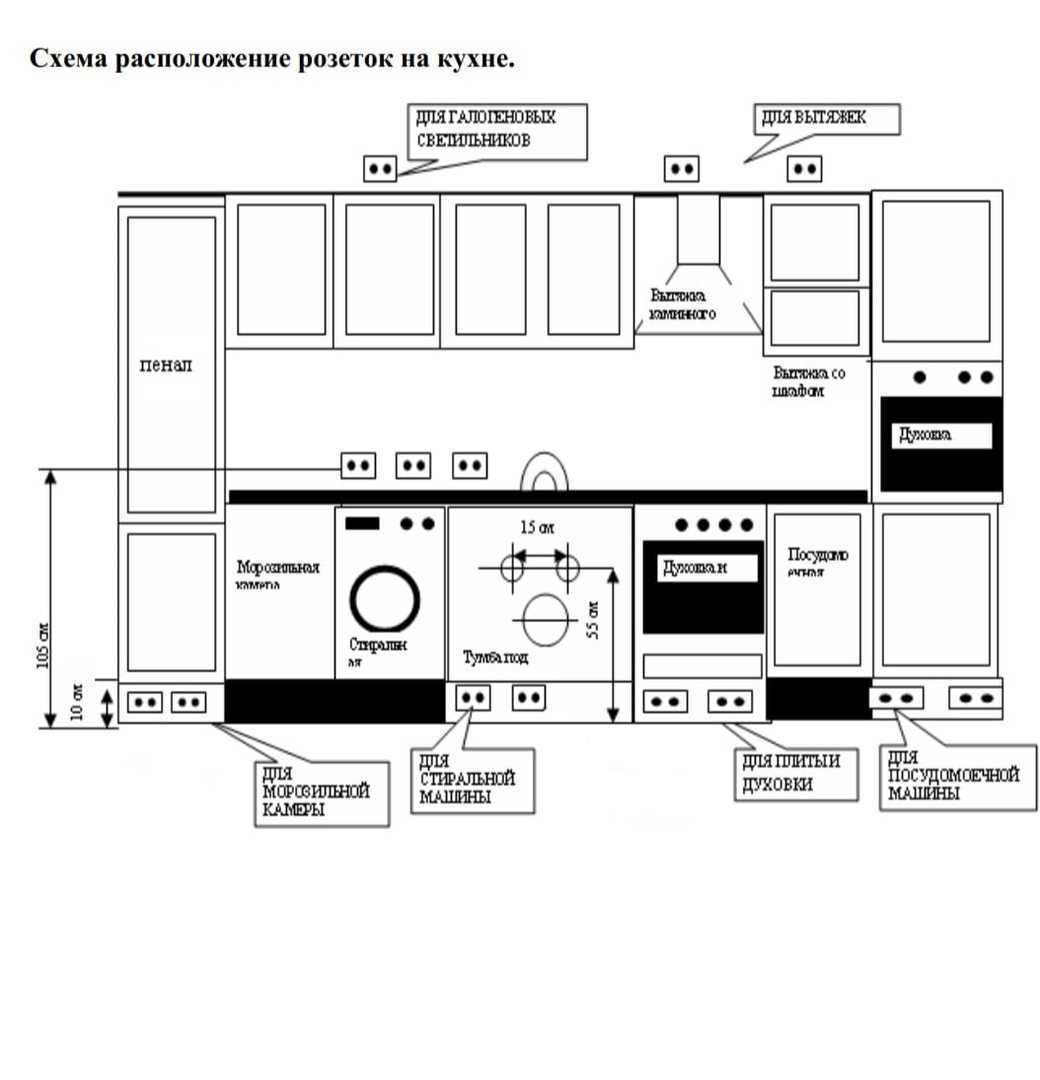

Прежде чем создавать розетки, нарисуйте план где вы будете их размещать

Алгоритм действий:

обесточить квартиру, отключив электропитание на щитке;
с помощью индикатора проконтролировать отсутствие тока в розетке;
если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
вынуть старую розетку, отсоединив провода;
подготовить подрозетник, почистив старый или воспользовавшись новым;
провода должны быть открыты для проведения работ;
зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
одсоединение проводов к новой розетке облегчает использование разных цветов;
к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
установить наружную крышку для розетки, закрепить винтом не перетягивая;
подключить ток.

Заземление вытяжки

Для того чтобы эксплуатация кухонной вытяжки была безопасной, прибор должен быть заземлен. Это обязательное требование. Если многоэтажное здание, небольшой дом или коттедж имеет защитный контур заземления, тогда проблемы не существует.

Электропроводка в таких домах монтируется из трехжильного провода, где желто-зеленая жила – это «земля».

В распределительном щитке существует специальная шина, которая позволяет добавлять новые контакты заземления при прокладке выделенных линий.

Если же контур заземления отсутствует, то можно попробовать заземлить розетку самостоятельно. Для этого достаточно подключить соответствующую жилу кабеля, например, к трубе отопления.

Как правило, этого бывает достаточно. Главное, чтобы контакт был надежным.

Если устройство все же будет эксплуатироваться без заземления, нужно быть готовым к тому, в случае поломки гарантийному ремонту она не подлежит.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил: при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Виды вытяжек и их особенности при подключении к электросети

Для вытяжки на кухне монтируется отдельная розетка С точки зрения подключения к бытовой электрической сети представленные на отечественном рынке модели вытяжек различаются по следующим признакам:

конструктивное исполнение;
способ установки;
мощность, потребляемая агрегатом от сети.

В соответствии с первым признаком кухонные вытяжки бывают куполообразными, с наклонными плоскостями или горизонтальными. Большинство известных конструкций не создают особой помехи для установки сетевой розетки. По второму признаку выбор вариантов также многообразен. Приборы имеют следующие исполнения:

подвесные;
встраиваемые в навесной шкаф;
настенные;
угловые и островные.

Розетку для встраиваемой вытяжки на кухне удобнее всего поместить в навесном шкафу или непосредственно над его верхней панелью. Если в кухонном помещении имеется настенный вытяжной агрегат, она устанавливается в кожухе воздуховода. Оптимальный вариант расположения электрической розетки – на высоте 110 см от столешницы кухонного гарнитура. В этом случае место установки подходит практически для любых моделей вытяжных устройств. От мощности монтируемой на кухне модели зависит выбор типа розеточного изделия и питающего кабеля для его подключения.

Монтаж электророзеток с соблюдением ПУЭ

Если выбор и приобретение розетки уже осуществлен — требуется выбрать место ее расположения.

Основные критерии, по которым происходит определение места для розетки под вытяжную систему, следующие.

Необходимо точно определить, на какой высоте и где будет висеть или уже висит вытяжка (возможно, самое основное правило). Это требуется для того, чтобы при определении местоположения для электророзетки можно было придерживаться остальных принципов и ограничений (дистанции до предметов мебели).
Наименьшая дистанция от точки электрического питания до мебели, имеющейся на кухне (столешница, шкафы, полки) — 5 сантиметров.
Минимальная дистанция от источника электрического питания до отверстия вентиляционной шахты — 20 сантиметров.
Рекомендовано устанавливать розетку не вплотную к кожуху вытяжной системы, а делать отступ приблизительно на 30 сантиметров. В данном случае до точки электропитания не будет доставать жар, долетать брызги жира и воды от варочной панели (плиты).

Непременно должно быть устроено соединение с заземляющим устройством, сила тока — от 15А.
Совокупная мощность кухонных электроприборов не должна быть выше 4 кВт. В случае когда сумма мощности электрооборудования на кухне уже равняется 4 кВт либо превышает это значение, для вытяжной системы необходимо провести собственную линию, во избежание перегрузки электрической сети при одновременном функционировании всех приборов.
Розетка должна находится в свободном доступе и не загораживаться техникой либо мебелью, во всяком случае тяжелой и громоздкой. Во-первых — необходимо видеть состояние точки электропитания. Во-вторых — в случае выхода ее либо электропроводки из строя потребуется отодвинуть технику и мебель (а на кухне нередко отдельный элемент мебели отодвинуть невозможно).

Пригласите электрика и закажите разводку сети

Когда дизайн-проект кухни будет готов, можно приглашать электрика — и, при необходимости, скорректировать какие-то детали на месте, исходя из его советов и состояния электросети в вашем доме.

Предварительно число распределительных коробок на кухню можно подсчитать так: все группы розеток + высокомощные приборы (каждый — отдельно) + верхнее освещение.

Уточните также, одно- или трехфазная сеть в вашем доме — от этого будет зависеть тип кабеля и амперные номиналы УЗО (для однофазной сети на кухню достаточно УЗО на 50 А).

техники на кухне много, и чтобы она идеально вписалась, нужно просчитать расположение розеток заранее

Как правило, для разводки электросети на кухне советуют покупать медные кабели — они дороже, но надежнее (хотя жилые нормы разрешают использование и алюминиевых тоже). Выбирать розетки для кухни безопаснее с внутренней частью из керамики (это наиболее надежное диэлектрическое основание). А лицевые панели розеток и выключателей лучше брать гладкие — с такой поверхности проще удалять агрессивные кухонные загрязнения.

Кроме того, вся кухонная бытовая техника должна быть заземлена (в современных домах заземление монтируется внутри штепсельного соединения: это такие металлические «усики», которые видны в углублении розетки).

Варианты подключения вытяжки

На данный момент в сети интернет предлагается несколько вариантов подключения вытяжки. Давайте рассмотрим преимущества и недостатки, а также вариант реализации каждого из них.

Подключение вытяжки от розетки

Самым распространенным вариантом является подключение через розетку для вытяжки. Собственно говоря, под этот вариант рассчитана и сама вытяжка, ведь все из них имеют вилку.

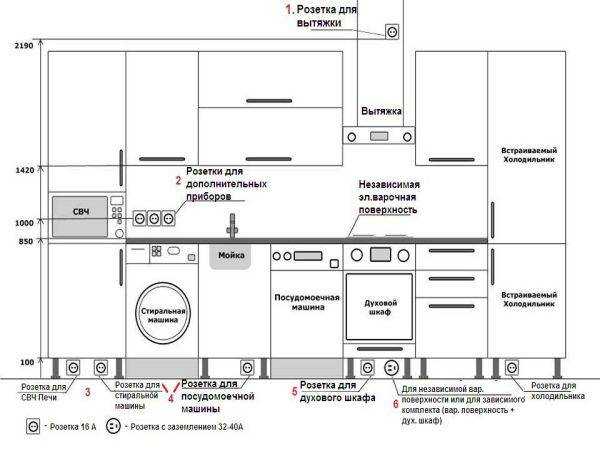

Розетка вытяжки обычно монтируется под самым потолком. В 5 – 10 см от него

При этом важно расположить розетку таким образом дабы она не мешала прокладке воздуховода. А доступ к ней был не затруднен другой мебелью

Для встроенной мебели розетку обычно монтируют непосредственно в шкафу

Но в этом случае следует соблюдать нормы ПУЭ для монтажа по сгораемым поверхностям. Сама розетка должна быть установлена на несгораемое основание, а проводка по мебели должна быть выполнена в стальной гофре (см. Как выбирается гофра металлическая для проводки).

Из недостатков такого способа подключения вентиляции можно отметить только не очень привычное расположение розетки – под потолком. Но если все сделать правильно, то ее можно полностью скрыть от глаз мебелью.

Ну а преимущества такого метода неоспоримы. В первую очередь это возможность снять напряжение с вытяжки в любое время. Это позволит обезопасить обслуживание и ремонт вытяжки. Кроме того, наличие розетки позволит значительно облегчить поиск повреждений в электропроводке.

Подключение вытяжки без розетки

Достаточно часто можно встретить вариант подключения вытяжки без розетки. Провода, выведенные на розетку, просто жестко соединяются с проводами вытяжки.

Для того, чтоб воплотить в жизнь такой вариант своими руками не нужны специфические знания или инструмент. Для подключения розетки от распределительной коробки выводятся три провода – фазный, нулевой (см. Заземление и нулевой провод: как отличить) и защитный. Такое же количество проводов вы найдете если демонтируете вилку вытяжки. Просто соединяем данные провода и все.

Выходом из положения может быть соединение при помощи пайки или сварки (см. Типы и виды соединений электропроводки), которые допускает любая инструкция. Такой тип соединения позволит создать надежное и малозаметное соединение, которое визуально практически не будет отличаться от обычного провода.
Главным преимуществом такого типа соединения вытяжки является его малозаметность. Ведь спрятать простой провод значительно легче чем спрятать розетку вытяжки.
Но и недостаток является весомым. Ведь вы не сможете быстро снять напряжение только с вытяжки. Для этого вам потребуется отключить групповой автомат, что приведет к снятию напряжения со всех электроприборов группы. А если вы просто решили помыть вытяжку это не совсем удобно. А если она не дай бог загорится, то это вообще может стать проблемой.

Подключение вытяжки от группового автомата

Последним возможным вариантом подключения является выделение отдельного автомата в групповом щитке для подключения вытяжки. Такой тип подключения рекомендуют для мощных потребителей, к которым вытяжку очень сложно отнести. Но тем не менее он имеет право на существование.

Суть данного метода сводится к тому, что как на видео вы устанавливается в квартирном щитке дополнительный автомат. От него отдельной линией запитываете вытяжку.
Причем в этом случае провод от автомата лучше завести непосредственно на клеммник вытяжки, избежав дополнительных соединений. А провод вытяжки просто демонтировать.

Преимуществ у данного метода подключения не мало. Это и полное отсутствие дополнительных соединений, и малозаметность инженерных сетей и возможность снять напряжение с вытяжки в любой момент.
Но и недостаток такого способа весом. Это цена вопроса. Ведь покупка дополнительного автомата, дополнительного провода от группового автомата до вытяжки и монтаж приведут к дополнительным расходам. Поэтому считать такой вариант идеальным достаточно сложно.

Строение обычной горизонтальной вытяжки

С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.

Таблица 1. Строение вытяжки

Деталь, фото	Описание
Мощный электромотор	Сердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт.Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны.
Сенсорная панель управления	Управляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время. При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления.
Осветительные приборы	Покупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие. Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется.
Передняя выдвижная панель	Передняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий.
Жироулавливатели	Алюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам.
Выходной патрубок	В верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему.
Угольный фильтр	Циркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним.
Провод питания	Не забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет.

Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.

Установка розетки для вытяжки

Конечно наиболее простым и распространенным способом является установка розетки. Но где разместить розетку для вытяжки спросите вы? Тем более так, чтоб это было удобно, красиво и желательно не очень хлопотно. Есть два возможных варианта.

Правила размещения розеток на кухне

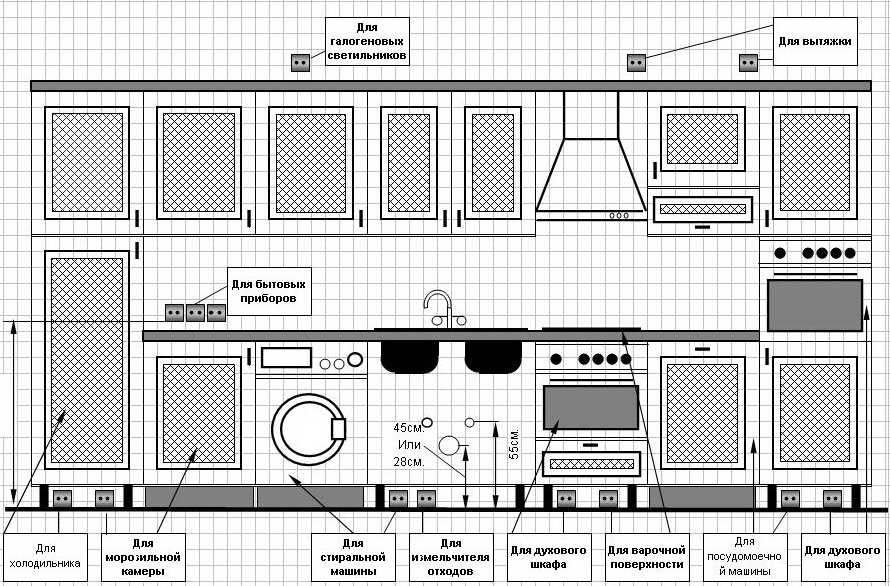

Размещение розетки под потолком

Наиболее распространенным вариантом подключения вытяжки является размещение розетки в непосредственной близости от вилки. То есть под потолком. Многих это сильно смущает, но в этом нет нечего страшного. Ведь нормы ПУЭ этого не запрещают.

Итак:

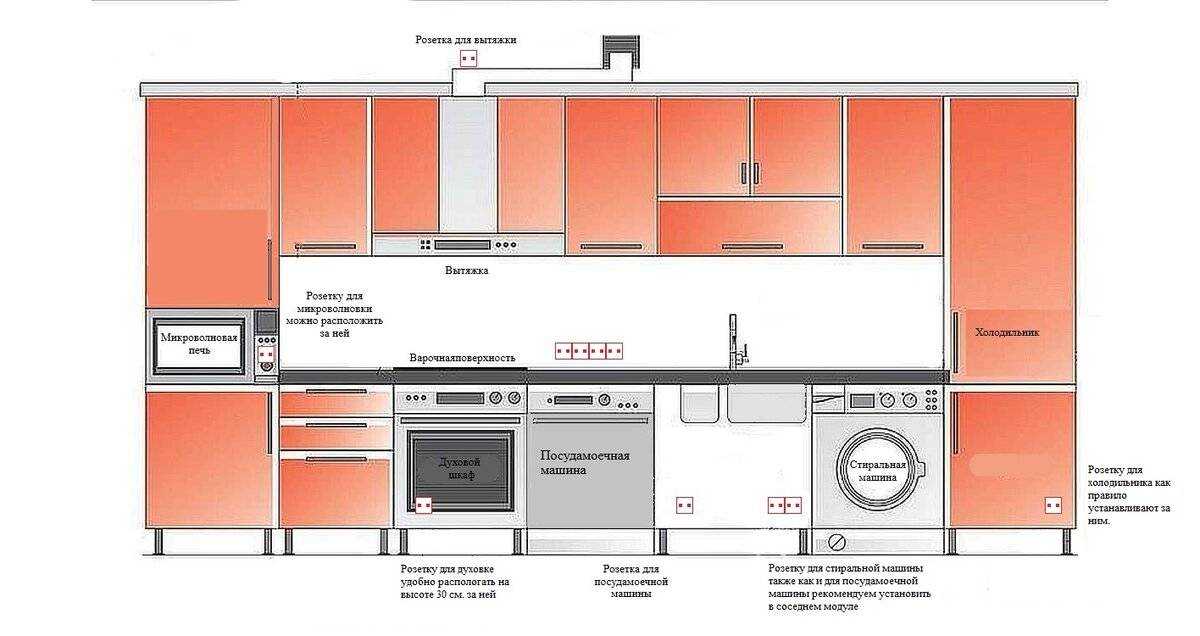

Обычно розетку размещают сразу над вытяжкой. Это позволяет визуально скрыть ее и обеспечить удобство ее использования. В некоторых случаях ее пытаются спрятать за воздуховод, но это не очень правильно. Ведь в этом случае пользоваться розеткой не очень удобно.
Если вы решили производить подключение своими руками (см. Розетка для вытяжки: как выбрать и установть своими руками), то мы опишем более детально весь процесс монтажа. Прежде всего вам необходимо определиться со способом монтажа розетки. Можно выбрать открытый способ монтажа, тогда вам не придётся бить отверстия перфоратором и штробить стены под проводку.
Можно выбрать более эстетически приятный скрытый способ. Но он потребует больших усилий. Иногда применяют смешанный способ. Это когда розетка размещена открытым способом, а проводка к ней проведена скрытым и наоборот. Но честно говоря наиболее правильным вариантом будет и розетку, и проводку сделать скрытым способом.

Скрытый способ установки розетки вытяжки под потолком

Если вы не собираетесь делать полномасштабный ремонт на кухне, то подключение вам следует выполнить от одной из стационарных розеток. Для этого следует выбрать наименее нагруженную и желательно со стационарным устройством. Идеальным вариантом может стать розетка для пьезоподжига газовой печи, чуть хуже вариант с розеткой холодильника.
В крайнем случае подключение можно выполнить от розеток в рабочей зоне, но только с ограничением нагрузки во время работы вытяжки. Но это касается только работы мощных приборов таких как электромясорубка (см. Мясорубку электрическую как выбрать правильно), кухонный комбайн, электрочайник и тому подобное. Совместная же работа вытяжки с миксером или другими маломощными приборами не приведет к нагреву проводки.

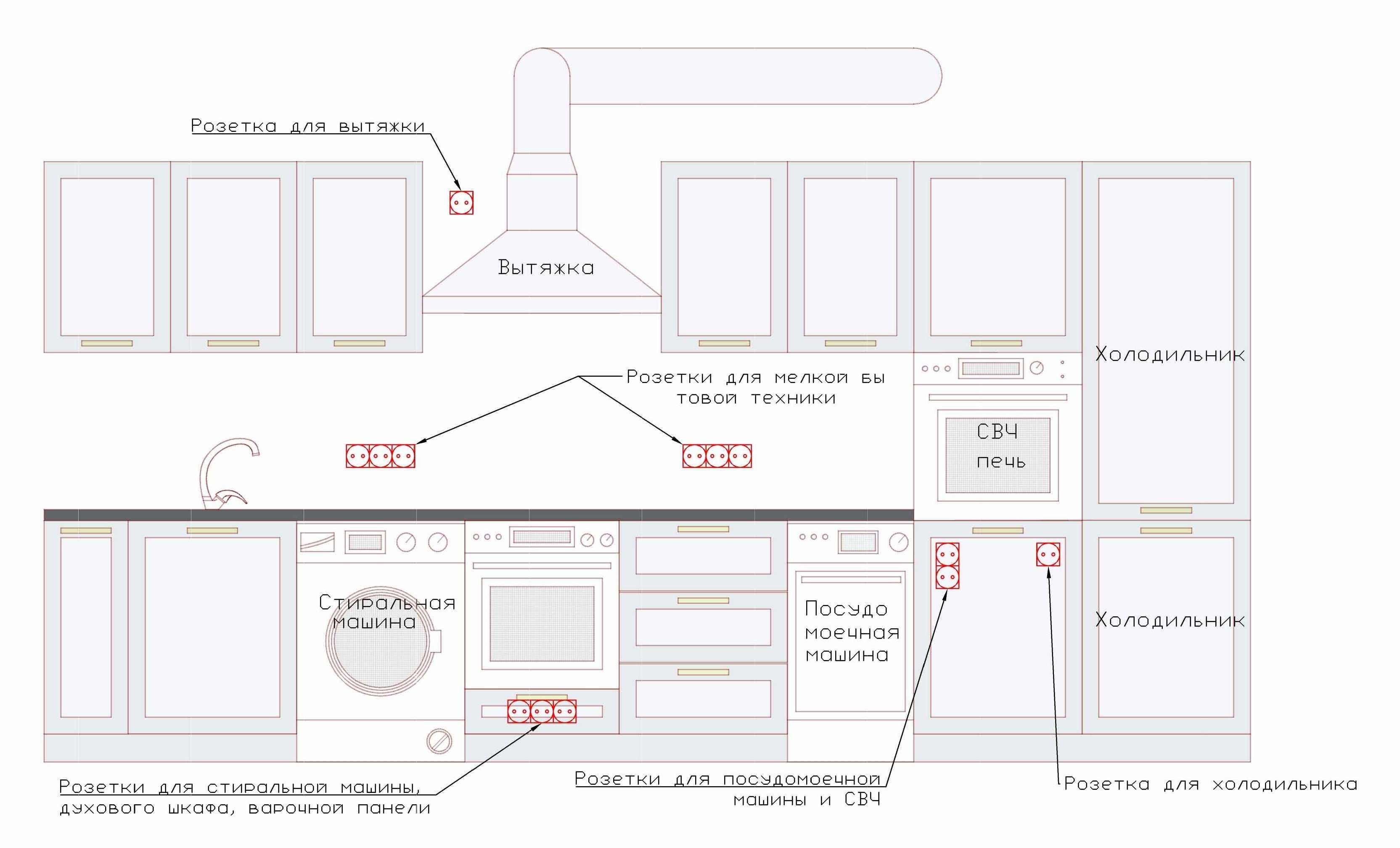

Итак, мы определились где рaзмещaть розетку для вытяжки и откуда ее запитывать. Теперь прокладываем проводку. Если мы используем скрытый способ, то делаем штробы (см. Выполняем штробление стен под проводку своими руками) и прокладываем провод.
Если же используется открытая проводка, то для защиты провода от механических повреждений следует применять пластиковую гофру. Специальные крепления под гофру позволят вам аккуратно уложить провод по стене.

Размещение розетки внутри мебели

Иногда ответ на вопрос где расположить розетку для вытяжки находит неожиданные ответы. Дабы скрыть ее от посторонних глаз розетку прячут в одном из кухонных шкафов. Туда же заводят вилку от вытяжки.

Розетка под вытяжку внутри мебели
