Что такое терморегулятор на водонагревателе

Монтаж

Для более точного выбора следует переписать все данные с маркировки старого прибора, и на основании техпаспорта и этих данных вы сможете приобрести новый термостат.

Установка терморегулятора своими руками требует наличия определённых навыков и знаний в области электромонтажных работ. Очень важным является соблюдение правил техники безопасности, без знания которых работы начинать нельзя. Замена термостата должна проводиться только на аналогичную по своим техническим характеристикам модель, использование самодельного устройства для установки в бойлер заводского изготовления не допускается.

READ Как установить мод направление стволов противников видео

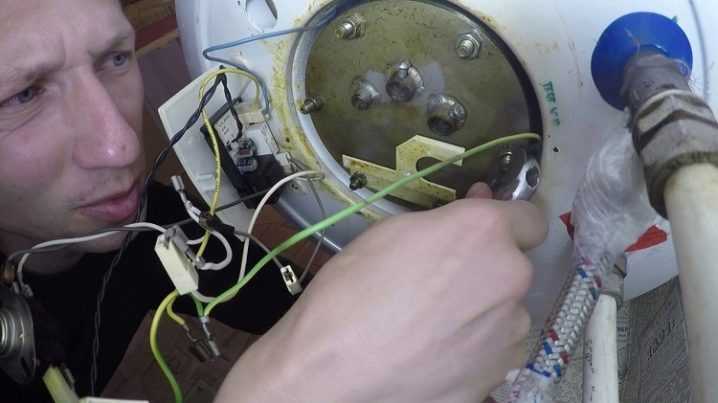

На первом этапе следует обесточить водонагреватель и прекратить подачу в него воды из системы водопровода. Затем необходимо слить имеющуюся жидкость и снять нижнюю панель прибора, открыв, тем самым, доступ к нагревательному элементу. После открытия крышки нужно снять прижимное кольцо и вынуть старый терморегулятор вместе с регулирующим блоком.

Далее следует установить и подсоединить новый термостат, поставить на место прижимное кольцо и произвести фиксацию нижней панели. После окончания установки нужно наполнить бак водонагревателя водой, включить нагревательный элемент и проверить работу нового прибора, выставив его на минимальное температурное значение.

Если термостат отключил ТЭН после того, как вода достигла нужной температуры, то установка была произведена правильно, и терморегулятор функционирует в рабочем режиме. На последнем этапе следует отрегулировать термостат, задав ему необходимые рабочие параметры.

Большинство оборудования функционирует в определенном температурном диапазоне. Контроль над ним осуществляется при помощи термостатов, терморегуляторов (регулятор температуры) и тепловых реле. Выбор конкретных устройств определяется конструктивными особенностями техники, требованиями к точности контроля нагрева и другими факторами. Капиллярный термостат входит в число наиболее распространенных устройств регулирования температурного режима.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

• УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
• Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

Как выглядит УЗО

Причины отключения УЗО:

• Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
• Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
• Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим

Как выполнить ремонт своими руками

По возможности элемент можно починить или установить новый.

Как снять терморегулятор:

• Отключите технику от сети.
• Перекройте подачу воды.
• Слейте содержимое бака. Для этого можно использовать специальный клапан. Для чего нужен предохранительный клапан , читайте в отдельной статье.
• Демонтируйте ТЭН. Для этого открутите гайки и болты фланца, достаньте его из корпуса.
• Термостат обычно располагается в основании нагревателя или рядом.

Отсоедините проводку и извлеките датчик из основания.

В случае с механической моделью можно зачистить биметаллические пластины от окисления. Для этого смочите кусок ткани в спирте, протрите пластины. Если окисление сильно распространилось, тогда выполните зачистку мелкой наждачкой.

Из-за скачков напряжения размыкающий контакт мог залипнуть

Чтобы отрегулировать, осторожно отсоедините его от корпуса, зачистите проблемное место. В норме контакт должен стать в гнездо автоматически. Как отремонтировать контакт, если он не срабатывает:

Как отремонтировать контакт, если он не срабатывает:

• Достаньте деталь из корпуса полностью.
• Зачистите ее поверхность, а также посадочное место.
• Если после чистки контакт не включается, подложите снизу изоляционную ленту.
• Установите на место шток.
• Соберите корпус.

Замена и подключение термостата для бойлера

В том случае, если водонагреватель не работает, то его не следует запускать повторно. Если он не запустился, значит, агрегат не работает! И не стоит от него ждать внезапного включения, необходимо проверить на наличие неполадок. В случае, если будет установлено, что проблема заключается в терморегуляторе, то его надо заменить. Главное — это умение правильно подобрать прибор и правильно его установить. С этим вопросом помогут разобраться и интернет-ресурсы, и консультанты в магазине или на рынке.

Чтобы заменить терморегулятор необходимо выполнить следующие манипуляции:

• отключить бойлер от питания;
• перекрыть подачу воды в бак специальным вентилем;
• слить из бака всю воду, которая там есть;
• снять нижнюю панель устройства, это позволить добраться до ТЭНа;
• снять прижимное кольцо, расположенное на ТЭНе;
• достать датчик в терморегуляторе и регулирующий блок;
• установить новый регулятор;
• вернуть на ТЭН прижимное кольцо;
• установить на место нижнюю панель устройства.

Чтобы приобрести необходимый новый терморегулятор для бойлера необходимо придерживаться рекомендаций специалистов. Отправляясь в торговую точку для покупки регулятора нужно прихватить с собой технический паспорт устройства. С ним продавцу-консультанту будет гораздо проще сориентироваться, какую именно модель и с какими характеристиками вам подобрать.

Приобретая самостоятельно термостат, надо помнить, что он должен быть такой же модели, какой и был ранее. Даже самое незначительное отличие может привести к поломке всего водонагревателя. Покупать термостат надо с учётом вида изделия, параметров, способов монтажа, какой рабочей силой тока и функциональностью он обладает.

Когда регулятору требуется замена

Нет смысла выполнять ремонт, если:

• Медная трубка пришла в негодность.
• Электроника вышла из строя.
• Элемент сгорел при скачке напряжения.

Но как на практике убедиться, что термореле неисправно? Это можно проверить мультиметром.

Установите мультиметр в режим измерения сопротивления, как показано на картинке:

• Приложите щупы к контактам детали.
• Посмотрите на табло. При бесконечном сопротивлении термостат не подлежит восстановлению, нужна замена.
• Показывает сопротивление? Поступите так: установите мультиметр на минимальное значение. Зажигалкой прогрейте трубку термостата. Если он исправен, сопротивление увеличится и сработает защитное реле.

Если вы убедились в неисправности, для замены важно подобрать подходящее изделие. Как это сделать? Лучше всего взять старый регулятор и пойти с ним в магазин, чтобы приобрести аналог. Либо записать серийный номер, который есть на каждом изделии

Либо записать серийный номер, который есть на каждом изделии.

На что обратить внимание:

• Метод крепления.
• Размер.
• Напряжение.
• Дополнительные функции.

Параметры должны совпадать с указанными в паспорте для бойлера.

Если вы не сильны в ремонте, тогда можно вызвать мастера для замены.

Помните о технике безопасности и смотрите видео по теме:

Источник

Как проверить терморегулятор водонагревателя?

Первым делом проверяем с помощью мультиметра в режиме прозвонки (или другого подобного прибора), как звонятся клеммы (от которых подается напряжение сети, к клеммам к которым подключается сам ТЭН). Проверяем каждую пару.

На дисплее нули и цепь замкнута, а мультиметр издает пронзительный писк. Осталось убедиться, что автоматика терморегулятора исправна. Для этого можно использовать обычную кастрюлю с водой, которую будем нагревать. Окунаем в воду стержень терморегулятора и ждем. Когда сработают контакты, можно услышать небольшой щелчок, а мультиметром можно убедиться, что одна из пары клемм разомкнутая.

Когда вода немного остынет, контакты на термореле опять должны замкнуться.

Иногда внутри какой-либо бытовой техники есть поломка, которую заметить и увидеть просто невозможно. Бывает, что водонагреватель работает, как и прежде, но диагностика все равно не помешает. Поэтому в данной ситуации потребуется проверка различными методами и приборами. Проверять водонагреватель нужно обязательно, так как бойлер – сложная система, состоящая не только из электрических функций, но и направлена она на работу с водой. Вода и электрический ток –сложное сочетание, поэтому какие-либо неисправности могут повлечь за собой плачевные результаты.

Водонагреватель внутри

Принцип работы

Если взять во внимание основные моменты работы термостатов, то коротко об этом можно рассказать следующим образом

1. На бойлере устанавливается необходимый температурный показатель. Для этого на корпусе могут быть предусмотрены различные конструкции — переключатели, кнопки, рычаги;
2. Когда режим выставлен, термостат измерят, какой температуры вода в данный момент, после чего включает при необходимости нагревательный элемент;
3. Как только температура достигает заданного уровня, происходит разрыв цепи, в результате чего ТЭН перестает работать, то есть нагревать воду в емкости;
4. При остывании воды, а это происходит обязательно, терморегулятор фиксирует падение температуры, вновь замыкает цепь, после чего подогрев продолжается.

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов проверки ТЭНа. Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

• U – Это постоянная величина, равна 220 вольтам.
• P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Поломка ТЭНа

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

Советы

Для того чтобы вовремя заметить сбои в работе прибора и принять меры к их устранению, следует знать основные причины поломок и их признаки. К самым распространённым неполадкам термостатов относятся:

• износ медной капиллярной трубки;
• плохое взаимодействие трёхконтактного терморегулятора и нагревательного элемента;
• сбой в регулировке и образование накипи на ТЭНе;
• выход из строя в результате скачков напряжения.

Признаки неисправности термостата:

• вода в бойлере не нагревается;
• на дисплее отображаются некорректные значения температуры, отличающиеся от реальных показателей прогрева воды;
• термостат не отключает ТЭН на заданной температуре, в результате чего происходит неконтролируемый нагрев воды, прекратить который можно, лишь отключив бойлер от сети;
• не горит лампочка индикатора на механических моделях.

Сразу же после того, как были замечены проблемы в работе прибора, рекомендуется сделать диагностику и определить возможность дальнейшей эксплуатации термостата. Для этого необходимо снять термостат с бойлера, выставить его в режим максимальной температуры и замерить сопротивление контактов на входе и выходе. Отсутствие реакции прибора говорит о неисправности и необходимости замены терморегулятора.

Если реакция все же была, то прибор нужно установить на минимальный температурный уровень и произвести повторное измерение. Затем следует зажечь свечу и нагреть над пламенем трубку термостата. При исправном приборе через несколько минут сработает реле, и произойдёт автоматическое размыкание цепи.

Термостат является главным регулирующим элементом бойлера. От его корректной работы зависит не только бесперебойное функционирование водонагревателя, но также комфортное использование и безопасная эксплуатация устройства.

Подробнее смотрите в следующем видео.

Замена и подключение термостата для бойлера

В том случае, если водонагреватель не работает, то его не следует запускать повторно. Если он не запустился, значит, агрегат не работает! И не стоит от него ждать внезапного включения, необходимо проверить на наличие неполадок. В случае, если будет установлено, что проблема заключается в терморегуляторе, то его надо заменить. Главное — это умение правильно подобрать прибор и правильно его установить. С этим вопросом помогут разобраться и интернет-ресурсы, и консультанты в магазине или на рынке. Чтобы заменить терморегулятор необходимо выполнить следующие манипуляции:

Приобретая самостоятельно термостат, надо помнить, что он должен быть такой же модели, какой и был ранее. Даже самое незначительное отличие может привести к поломке всего водонагревателя. Покупать термостат надо с учётом вида изделия, параметров, способов монтажа, какой рабочей силой тока и функциональностью он обладает.

Производители

Лучше всего себя зарекомендовали такие бренды, производящие ТЭНы для бойлеров, как: Аристон, Горенье, Термекс, Электролюкс и другие.

Аристон

Итальянский бренд занимает лидирующие позиции на рынке, так как производит продукцию, отличающуюся:

• высоким качеством;
• долговечностью;
• надежностью;
• широким модельным рядом;
• максимальной точностью считывания температуры;
• удобными настройками на корпусе;
• универсальностью (подходят для большинства моделей водонагревателей).

Горение

Эта продукция характеризуется:

• широким ассортиментом;
• отменным качеством;
• долгим сроком эксплуатации;
• хорошими защитными функциями.

К их преимуществам относится:

• быстрый нагрев воды;
• долговечность;
• высокое качество.

Другие производители

Среди других производителей, хорошо себя зарекомендовали: Электролюкс, Атлантик, Фокс, Браун. Их продукция также характеризуется отменным качеством, долговечностью, стойкостью к негативным факторам.

Подводя итоги стоит отметить, что термостат стержневой для водонагревателя играет важную роль для правильного нагрева воды в бойлере. Они бывают разных видов, отличаются функционалом, качеством, типом нагрева, способом установки, мощностью. При их выходе из строя можно либо отремонтировать деталь (простую механическую), либо купить новую (речь идет о сложных электронных деталях). Главное точно знать, какими характеристиками должен обладать ТЭН, чтобы он подошел под ваш водонагреватель.

Самостоятельное устранение неполадок

Водонагреватель – достаточно простое устройство. Некоторые неисправностей в нем можно устранить, диагностику тоже можно выполнить самому. Если установлен электронный или программируемый блок управления, последний еще оповестит владельца о характере поломки.

• вода не нагревается – «виноват» может быть и термостат, и температурный датчик, и ТЭН;
• на дисплее появляются данные о нагреве, не соответствующие истине;
• бойлер нагревает воду, но не отключается, когда температура жидкости достигает указанного значения; аппарат перегревается, отключить его можно только вручную, отсоединив от электросети;
• на механических бойлерах не горит индикатор, указывающий на функциональность терморегулятора.

Как проверить работу термостата на водонагревателе, указано в инструкции. Причины неполадок следующие:

• износ медной трубки в термостате – проще купить новый прибор, чем восстановить старый;
• неплотное замыкание трехконтактного терморегулятора и ТЭНа – положение контактов можно отрегулировать;
• сбой управляющего блока – элемент подлежит замене;
• появление накипи на ТЭНах, из-за которых нарушается контакт между нагревателем и термостатом – достаточно очистить ТЭНы;
• прибор вышел из строя из-за скачка напряжения – починить его нельзя.

Замену можно выполнить самостоятельно. Однако если бойлер находится на гарантии, нужно обращаться в сервисную мастерскую.

Типичные неисправности нагревателей «Аристон»

Почему не работает техника? Ответ на вопрос поможет найти диагностика либо сам бойлер. Современные модели оснащаются платами управления, коорые регулируют работу всех узлов в системе. Когда возникает поломка, на дисплей выводится код неисправности. Если нет дисплея, тогда на ошибку указывают индикаторы (мигают).

Решить проблемы с работой нагревателя поможет расшифровка символов.

Коды ошибок котлов «Аристон»: таблица

Код неисправности	Что означает	Как ремонтировать
Е01	Возникли проблемы с управляющей платой.	Чтобы исключить системную ошибку, включите и отключите колонку на 10 минут. Если ошибка снова показалась, осмотрите плату. Возможно, на ней образовался конденсат.
Е10	Неполадки с температурным датчиком.	Проверьте целостность проводки, плотность контактов. Протестируйте датчик мультиметром. При поломке выполняется замена.
Е11	Сообщение о превышении нормальной температуры (более 105 градусов). Причины:

• Накипь, солевые отложения на ТЭНе.
• Поломка ТЭНа.
• Неисправность термодатчика.

Ремонт своими руками:

• Достать ТЭН, почистить от накипи и отложений. Проверить на исправность с помощью тестера. Выполнить замену .
• Установить новый термодатчик.

Е12
Сенсоры указывают, что температура воды выше положенного на 12 градусов.
Смотрите код Е11.

Е13
Ошибка сенсорного дифференциала. Между термодатчиками разница в показаниях более чем на 50°С.
Диагностика и установка новых датчиков.

Е14
Ошибка Е14 сообщает: вода нагревается очень медленно.
Убедитесь, что напряжение нормальное. Очистите ТЭН от накипи.

Е15
Система сообщает об отсутствии воды в баке.
Проверьте наличие воды в водопроводе, состояние предохранительного клапана. Замените неисправную деталь.

Поскольку бойлер одновременно подключается к электричеству и водным коммуникациям, неполадки также могут касаться сети или предохранительного клапана и шлангов.

Разберем основные поломки нагревателя «Аристон»:

• Потек бак.
• Прибор не включается.
• Нет нагрева воды.

Признаками неисправности могут послужить:

• Длительный нагрев.
• Шум во время работы.
• Вода с неприятным запахом и мутным цветом.
• Быстрое включение и отключение бойлера.

Что делать и как устранить проблемы, читайте ниже.

Способы монтажа и подключения

Неисправность термостата не означает поломку бойлера. Правильная замена устройства обеспечит дальнейшее функционирование прибора. Признаками плохой исправности являются некорректная работа, произвольное отключение, неконтролируемый нагрев воды. Подключение терморегулятора после покупки и проверки технических характеристик товара происходит следующим образом:

1. Отключить бойлер из сети для прекращения подачи воды и электроэнергии.
2. Слить оставшиеся литры жидкости.
3. Снять нижнюю панель водонагревателя для обеспечения доступа к нагревательным элементам.
4. Извлечь предохранительное прижимное кольцо тена.
5. Вынуть датчики сломанного термостата и регулирующего блока.
6. Зафиксировать новый регулятор.
7. Присоединить прижимное кольцо.
8. Установить нижнюю панель.
9. Заполнить бак водой, и включить бойлер.

Для проверки функционирования нового терморегулятора необходимо выставить минимально возможное значение температуры. Признак правильной установки – автоматическое отключение бойлера при достижении заданного показателя. После определения принципа работы прибора выставляется градус нагрева воды.

Основные виды креплений – накладные и врезные терморегуляторы. Первый используется при электронном управлении, второй – механическом. Для бойлеров с косвенным нагревом применяются терморегуляторы, работающие от отопительного прибора.

Преимущества и недостатки

Капиллярный термостат элемент многих электрических приборов. К основным преимуществам устройства можно отнести:

1. Простоту конструкции и малые габариты.
2. Высокую частоту реакции на повышение температуры.
3. Широкий спектр применения.
4. Возможность подключения сразу нескольких приборов.
5. Высокую надежность при правильной эксплуатации.
6. Сравнительно низкую цену.

Единственным минусом этого элемента является его непригодность к ремонту. Невозможно заменить оплавленные контакты или потерявшую упругость мембрану. Термостаты, используемые в промышленности, имеют большие габариты. В зависимости от конструкции некоторые модели являются пригодными к ремонту.

Виды термостатов для водонагревателей

Существует 4 вида термостатов бойлера. Каждый из них имеет свои плюсы и минусы.

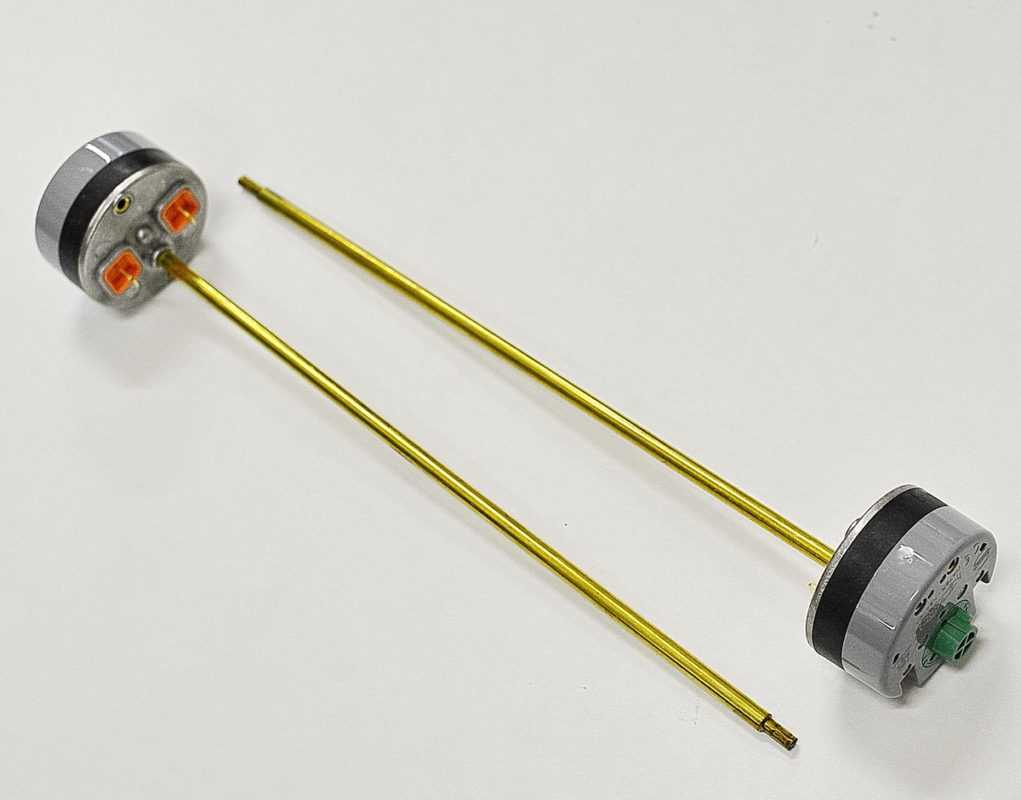

Стержневой

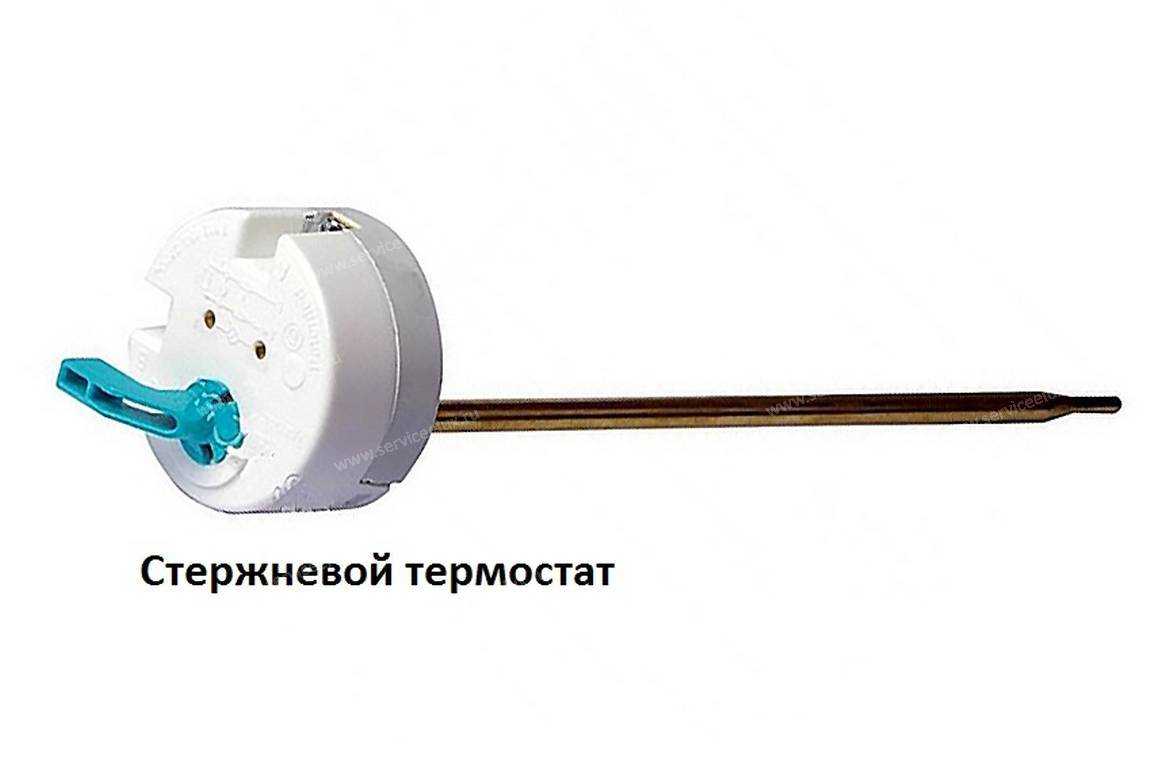

Свое название получил из-за внешнего вида, так как выглядит как стержень. Считается надежным, долговечным. Работает по принципу разного линейного расширения наружной стенки и внутреннего штыря. Его трубка производится из латуни. В процессе нагревания она увеличивается в размерах, что приводит к отключению ТЭНа из-за размыкания клемм. Данный термостат простой в исполнении, имеет невысокую стоимость и отличается стойкостью к различным негативным факторам. Его минус – не точность в работе.

Капиллярные

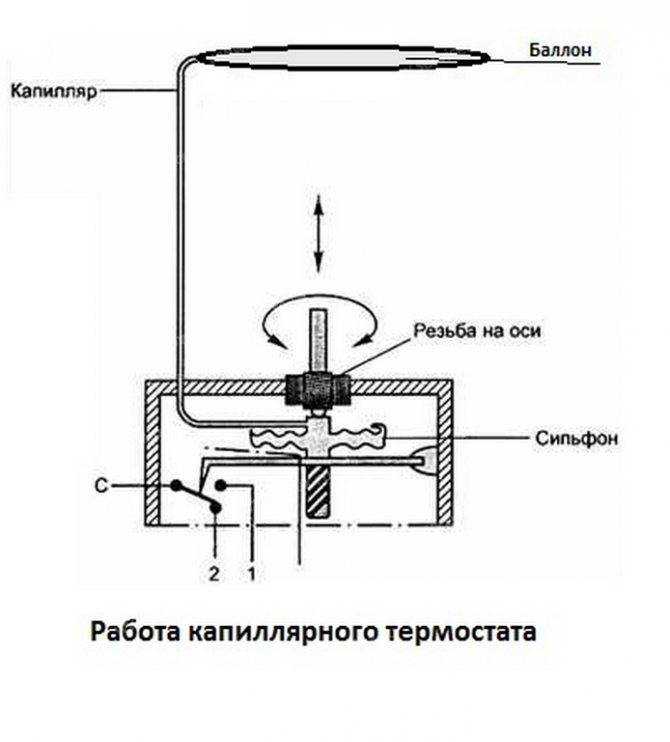

Более современный вариант. Внутри трубки, изготовленной из антикоррозийных материалов, располагается колба со специальной жидкостью. Работают по такому же принципу, как и предыдущий вариант. Но расширение происходит не за счет латуни, а за счет специального вещества в колбе. По сравнению со стержневыми, данные термостаты более точные, а их срок эксплуатации дольше. Но у них выше и стоимость.

Электронные

Здесь используется специальный датчик, реагирующий температуру. Данные термостаты дорогостоящие, и в случае выхода из строя не подлежат ремонту. Ими оснащаются самые современные бойлеры. Они характеризуются: компактностью, точностью, высокой скоростью реагирования на изменение температурного режима, возможностью программировать (регулировать температуру воды).

Биметаллические

В качестве индикатора в них выступают пластины, изготовленные из разных металлов. При нагревании и остывании они расширяются и меняют свое положение, за счет чего и происходит включение и отключение нагрева воды. К их преимуществам относятся: долговечность, точность работы, простота. При поломке они легко поддаются ремонту.

Особенности

Терморегулятор отвечает за безопасность работы водонагревателя и отключает нагревательный элемент в том случае, когда температура достигла заданного значения. Если термостат по каким-либо причинам отсутствует или неисправен, то при повышении температуры, а следовательно и давления внутри герметичного корпуса, может произойти взрыв. Поэтому от правильной установки и функционирования терморегулятора зависит безопасность окружающих. Современные модели снабжены функцией аварийного отключения ТЭНа при низком уровне либо полном отсутствии воды в баке, что очень удобно в случае перебоев с водоснабжением, плохим напором и частыми отключениями.

Принцип работы термостата достаточно прост. Он заключается в размыкании контактов ТЭНа при достижении температурой заданной отметки и в их соединении при понижении температуры жидкости ниже заданного значения. Практически все модели терморегуляторов снабжены индикаторной лампочкой, показывающей, в каком состоянии находится прибор: горящая лампочка обозначает работу нагревательного элемента, а погасшая говорит о том, что нагрев воды до заданной температуры произошёл, и бойлером можно пользоваться.

Нужная температура задаётся на специальном электронном табло или с помощью механического переключателя в зависимости от модели, и может быть изменена в любой момент по желанию пользователя.

Более современные и высокотехнологичные приборы в случае неисправности электрического нагревательного элемента моментально отключат его от сети и не допустят поражения электрическим током во время принятия душа при незаземлённом бойлере. Также некоторые модели терморегуляторов способны выполнять свои функции даже при отказе электроники.

В таких случаях происходит аварийное отключение прибора при достижении температуры 95 градусов, а в бойлерах последнего поколения – при 105 градусах.

Современные бойлеры, как правило, уже оборудованы термостатами, среди которых выделяют стержневые, электронные, биметаллические и капиллярные модели.

Стержневой термостат является самым распространённым типом бытовых терморегуляторов и представлен в виде небольшой трубки, линейно расширяющейся при повышении температуры и давящей при этом на реле выключателя. Обратный процесс с включением ТЕНов происходит при остывании воды в баке и понижении её температуры ниже заданных значений.

Среди достоинств моделей данного вида можно отметить невысокую стоимость приборов, к минусам относят некоторую неточность в работе, связанную с близким расположением устройства к системе подвода холодной воды, из-за чего работа термостата часто бывает не вполне корректной. В виду постоянного охлаждения прибор не успевает своевременно среагировать на нагрев жидкости и не отключает ТЭН. Поэтому температура воды из бойлеров, оборудованных стержневыми термостатами, часто превышает заданные значения.

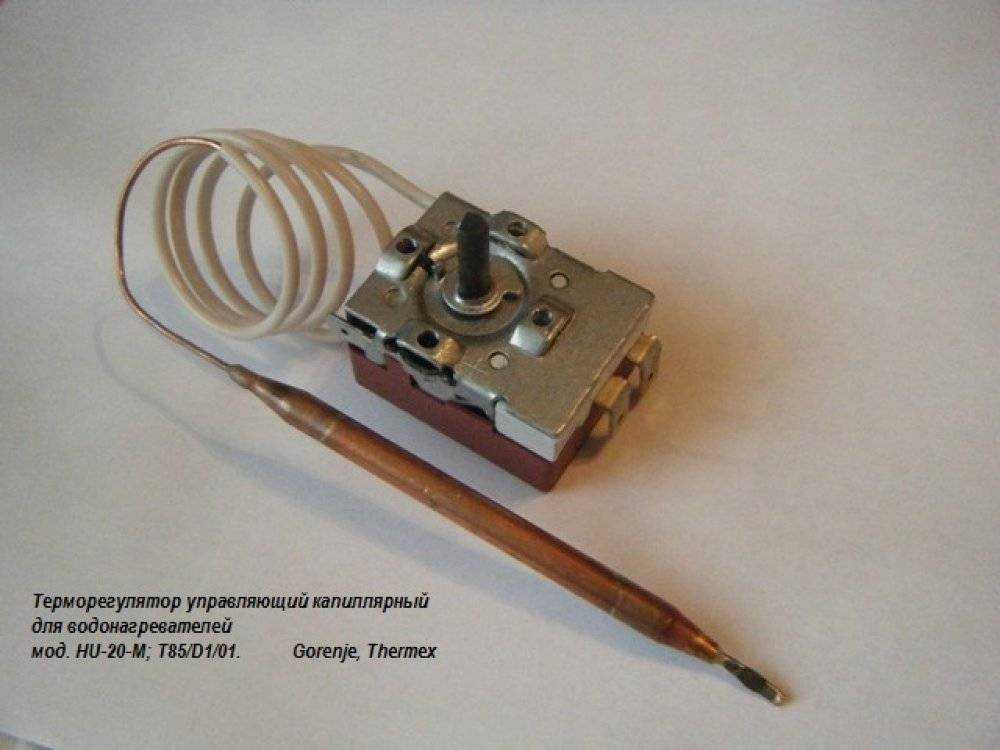

Капиллярный термостат является наиболее современным образцом терморегулятора и представляет собой трубку, внутри которой размещена капсула, содержащая контрастную жидкость. При повышении температуры вода оказывает давление на мембрану, которая, в свою очередь, размыкает контакты нагревательного элемента. Данный вид термостатов отличается повышенной точностью и долгим сроком службы. Трубка, содержащая баллон, выполнена из антикоррозийных сплавов, в связи с чем агрегат не подвержен появлению ржавчины и окислению. Температурная погрешность капиллярных термостатов не превышает 3 градусов.

Электронный термостат снабжен защитным реле, останавливающим работу ТЕНа при пустом баке. Стоимость таких моделей несколько превышает цену более простых аналогов. Терморегуляторы данного типа устанавливаются на бойлеры известных мировых брендов, и отличаются высокой точностью, надёжностью и простотой в использовании. Особо технологичные модели имеют функцию программирования температуры и времени включения.

Биметаллические. Если в стержневых и капиллярных моделях индикатором изменения температуры является жидкость, находящаяся в запаянной трубке, то в термостатах этого вида роль жидкости выполняют металлические пластинки. При изменении температурного режима пластины изменяют своё расположение и размыкают или замыкают электрическую цепь.

Устройство и принцип работы термостата

Как функционирует прибор? На панели управления вы устанавливаете показатели нагрева. Как только вода достигает заданных параметров, срабатывает термодатчик, посылая сигнал управляющему модулю. Последний дает команду на отключение ТЭНа.

В накопительных бойлерах вода постоянно теплая благодаря регулятору температуры. Как только показатели снижаются, ТЭН снова запускается и продолжает нагрев. Поэтому вы можете получить горячую воду в любое время, без длительного ожидания.

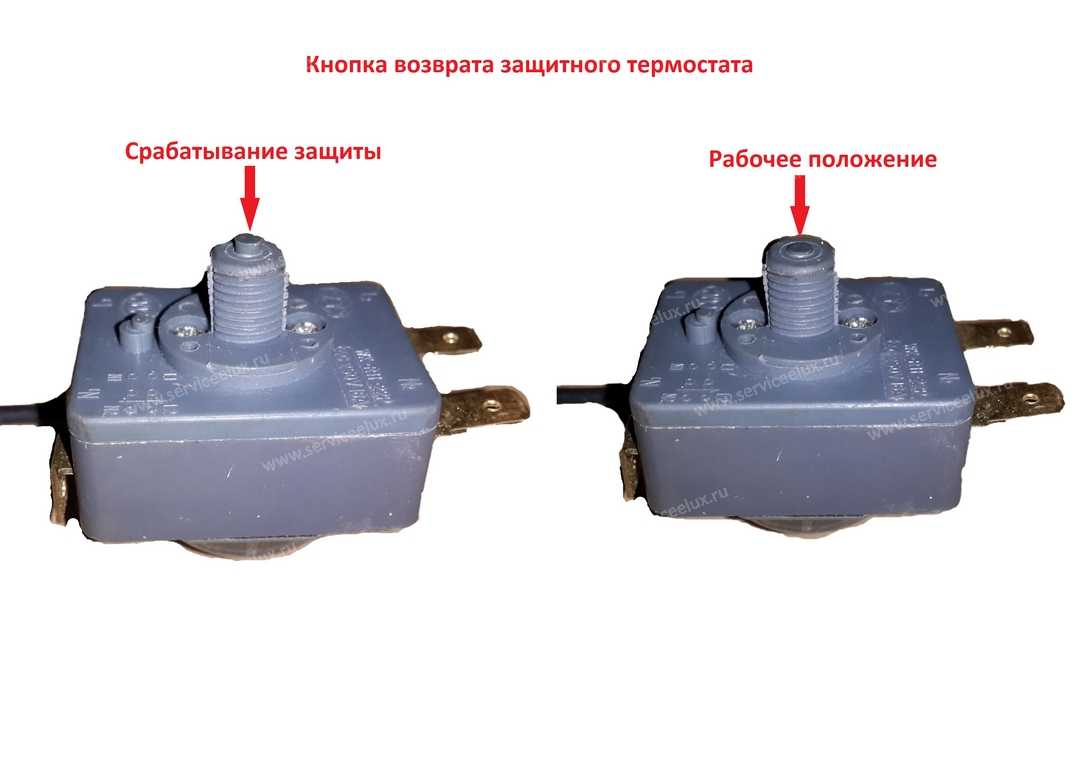

В современных моделях термореле оснащается кнопкой выключения — термозащитой. Когда ТЭН перегревается либо нагревает содержимое выше указанной нормы, срабатывает защита — и работа прекращается. В противном случае ТЭН сгорает.

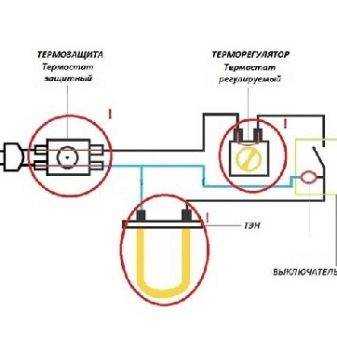

Схема устройства:

Существует несколько разновидностей термостата:

Стержневой — устаревший тип, уже не применяется. В основе лежит трубка, которая расширяется при нагреве воды. От расширения срабатывает клавиша отключения ТЭНа.От такой конструкции отказались по причине ее неточности. Деталь располагалась близко к забору холодного потока, поэтому не успевала вовремя реагировать на повышение температуры.

Капиллярный. Конструкция та же, но в данном случае трубка содержит жидкость, которая расширяется и приводит в действие реле ТЭНа. Погрешность составляет 3-4 градуса.

Электронный. Самый точный из всех датчиков. Оснащается защитой от включения без воды.

Для электроводонагревателя разработаны регуляторы:

• Механические и электронные (накладные и встроенные соответственно). Механические срабатывают при расширении биметаллических пластин, электронные при сигнале датчика.
• Программируемые и механические. На первых требуется установка необходимых показателей, вторые срабатывают на кипячении или когда достигнута максимальная, установленная вручную, температура.

Проверка термореле (термостата) водонагревателя

Термостат водонагревателя – это приспособление, которое регулирует нагрев бойлера и контролирует температуру воды. Если сказать более простым языком, то термостат нужен для того, чтобы нагревать проточную воду до определенной температуры, а затем автоматически отключается и также автоматически включается, когда вода остудилась до определенной температуры и ее снова нужно нагревать.

Проверить терморегулятор можно следующим образом:

Сначала нужно снять термостат и узнать, исправен ли он. Его нужно перевести в режим измерения сопротивления.

Термостат водонагревателя

• Затем нужно задать максимальную температуру и измерить сопротивление на контактах вывода и ввода термостата. Термостат сломан и неисправен, если система никак не откликается.
• Если термостат рабочий и система откликнулась, то флажок регулятора нужно перевести на самый малый показатель и подсоединить контакты тестера к контактам бойлера.
• В конце нужно нагреть трубчатый элемент терморегулятора при помощи зажигалки. Если система окажется рабочей, то показатель сопротивления очень повысится.

Для проверки терморегулятора потребуется мультиметр, который был использован в первом случае, он является очень функциональным.

Мультиметр

Плановые проверки водонагревателя просто необходимы, чтобы избежать плачевных результатов, например, удара током, прорыва водонагревателя, затопления соседей и многого другого. В быту каждому человеку нужно иметь мультиметр, так как все проверки проходят с его помощью. Если же при проверке были замечены какие-либо неисправности, то ремонт не стоит делать самим, следует вызвать мастера, который поможет решить проблему.

Подключение

Самостоятельно выполнить подключение капиллярного термостата очень просто. Перед началом работы нужно изучить схему электрической цепи на корпусе устройства. Если ее нет, то придется выполнить прозвонку всей контактной группы. Стоит учитывать, что подключение любого прибора выполняется строго от источника потребления электрической энергии, через терморегулятор на прибор, который должен через него работать. Существует 2 схемы подключения механизма.

Прямое подключение

Далее будет приведен пример прямого подключения лампы накаливания через капиллярный термостат. Термостат будет использован в качестве выключателя.

1. 2 провода подключаются к контактам патрона лампы.
2. Конец «1» провода напрямую подключается к одной жиле источника электропитания, например, к «-» аккумулятора.
3. Конец «2» провода подключается к выходу «2» на блоке клемм регулятора.
4. «+» от источника питание подается на «1» клемму блока регулятора.

При такой схеме подключения лампа будет гореть. Если нагреть колбу термостата, контакты разомкнуться, лампа погаснет. Эта схема подключения используется в нагревательных котлах. Вода не успевает закипать, термостат отключает котел при достижении заданной температуры, что предотвращает образования пара и высокого давления.

Обратное подключение

Пример обратного подключения с той же лампой накаливания. Теперь термостат используется в качестве включателя.

1. Оба конца провода соединить с патроном лампы накаливания.
2. «1» конец провода напрямую подать на клемму «-» аккумулятора.
3. «2» конец подключить к клемме «3» на блоке термостата.
4. «+» от аккумулятора подать на клемму «1» ввода термостата.

При прозвонке клемм регулятора было определено, что контакт «1» и «3» замыкаются при размыкании контактов ввода «1» и «2». На собранной схеме лампа накаливания не горит, так как не получает электрической энергии. При нагреве капиллярной колбы, контакт «1» разомкнется, замкнув цепь с контактом «3». При этом положение происходит передача напряжения от одной клеммы на другую. Лампа накаливания теперь горит. Такая схема подключения используется в системах вентиляции и кондиционирования. Приборы не включаются до тех пор, пока не повысится температура воздуха в помещении. Как только датчик сработал, приборы включаются для охлаждения помещения.

При помощи контактной группы капиллярного термостата можно распределить рабочий момент нескольких устройств или приборов. Главное знать точную схему включения и отключения контактной группы.

В нагревательных котлах трех контактный терморегулятор используется для работы прибора и активного реле оповещения. До момента размыкания, термостат работает в цепи с котлом. После преодоления порога срабатывания, контакты размыкают цепь, выключая котел. При этом замыкается вторичный контакт, включая лампочку или сигнал оповещения о прекращении работы.
