Теплые водяные полы в частном доме

Какие факторы влияют на монтажные схемы

Чем больше факторов принимается во внимание во время разработки монтажных схем, тем лучше теплые полы справляются со своим прямыми обязанностями, тем выше КПД, меньше затраты на содержание дома в отопительный период. Кроме того, повышается надежность и долговечность эксплуатации системы, а это очень важный показатель

Надо знать, что плановый или аварийный ремонт теплых полов с водяным теплоносителем требует много времени и финансовых средств, в сложных случаях ликвидация протечек может превышать сметную стоимость строительства новых полов.

Эффективность обогрева помещения радиатором и теплым полом

Во время самостоятельного планирования монтажных схем следует иметь в виду несколько параметров.

Качество утепления конструктивных элементов помещений

Здесь надо обращать внимание не только на теплотехнические характеристики оснований и утеплителей пола, но и на величину тепловых потерь стен, окон и потолков. В зависимости от этих значений принимается решение о мощности контура, шаге между трубами, температуре теплоносителя на входе и выходе

Одновременно следует рассчитать, хватит ли мощности теплого пола для основного обогрева помещения или его можно применять лишь в качестве дополнительного. Решение принимается для каждой климатической зоны с учетом минимальных температур в зимний период времени и для каждой комнаты отдельно в зависимости от рекомендованных государственными санитарными организациями показателей микроклимата в них.

Геометрия и размеры помещений. У каждой комнаты есть свои зоны, решение о монтаже под ними отопительной системы принимается на месте. Оно зависит от характеристик и плана размещения мебели, типов финишных половых покрытий и т. д. Если для дополнительного обогрева шаг петель в пределах 20–30 см, то для основного он уменьшается до 10–15 см, а в комнате может использоваться только одна монтажная схема или комбинироваться два варианта.

Уровень размещения дверных проемов. Если дом строится по проекту, то в нем все размеры даны с привязкой к уровню размещения финишного напольного покрытия, это нулевая точка отсчета. Все, что выше пола, обозначается знаком плюс, а все, что ниже со знаком минус. Никаких проблем самостоятельно решать нет необходимости, требуется только в точности выполнять монтажные чертежи, они имеются в комплекте проекта. Расчет приходится делать, если работы ведутся без чертежей — в этих случаях перед началом монтажа надо согласовать высоту пирога пола с существующими дверными проемами в межкомнатных перегородках и фасадных стенах.

На основании предварительных расчетов выбирается мощность отопительного котла.

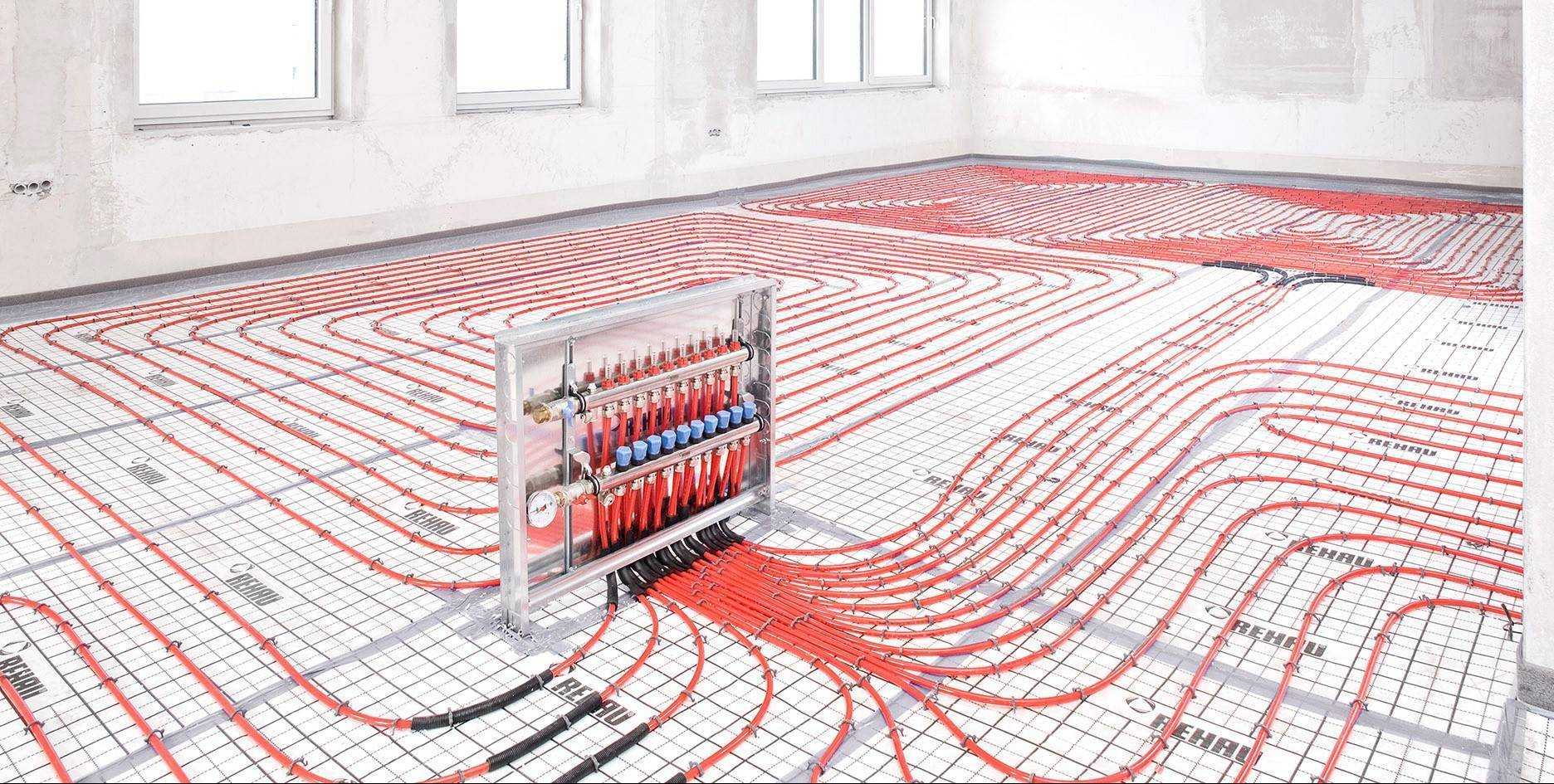

Коллекторная схема подключения теплого пола

Схема коллекторного подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу. Однако перед этим на коллекторы следует установить запорные вентили (запорные краны). В конструкцию запорного вентиля может входить термометр для более удобного контроля температуры.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Изображение 1. Схема соединения коллекторов с запорными кранами.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники. Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Вышеописанная схема, приведенная на ИЗОБРАЖЕНИИ 1, является наиболее простой и наименее практичной, т.к. она полностью зависит от оборудования (вы можете только немного закрыть запорный кран, чтобы уменьшить подачу жидкости, в результате чего покрытие будет слабее нагреваться).

Как можно уложить водяные полы?

Теплые водяные полы могут быть уложены разными способами — настильным и с помощью бетонирования. Давайте посмотрим на каждый из них поподробнее.

Бетонирование. Трубы, по которым циркулирует теплоноситель, укладываются нужным образом на подготовленное основание и заливаются бетонной стяжкой. Основные недостатки: трудоемкие «мокрые» работы, большой вес системы и сложность ее демонтажа.

Настильный способ. Предполагает укладку труб в специально собранный настил. Он может состоять из пластиковых модулей или деревянных брусков с подготовленными в них пазами для монтажа труб. В продаже можно найти и деревянные монтажные модули. Главный недостаток – система прогревается дольше, чем бетонная.

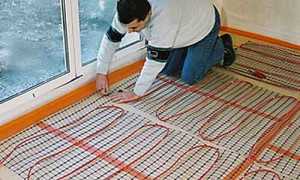

Монтаж пленочного теплого пола

Пленочный теплый пол – это самая распространенная система, что в немалой степени обуславливается простотой ее укладки.

Электрический теплый пол в частном доме с нуля обустраивается по следующей технологии:

Укладка отражающего материала. Настоятельно рекомендуется укладывать под пленочный теплый пол теплоотражающий фольгированный материал, который предотвратит прохождение тепла в подпольное пространство.
Раскрой пленки. Пленку желательно нарезать как можно меньше, чтобы снизить количество используемых проводов. Нарезка пленки может осуществляться только по нарисованным на ней линиям разреза – это позволяет избежать повреждений внутренних элементов материала.
Укладка пленки. Подготовленные нагревательные элементы выкладываются на основание и выравниваются. Крепить полосы пленки можно скотчем, но края лучше не крепить, чтобы было проще подключать их к сети.
Подключение полос. На участках, где располагается токопроводящая дорожка, нужно раскрыть пленку и прикрепить к ней зажим.
Изоляция контактов. Каждый контакт и участок, где полосы были разрезаны, нужно самым тщательным образом изолировать. Хорошим вариантом изоляции являются бутиловые пластины, обычно идущие в комплекте с остальными элементами теплого пола. Такими пластинами контакты попросту обжимаются.
Подключение терморегулятора. Выводы пленки нужно подключить к терморегулятору, руководствуясь указаниями на его корпусе или в инструкции. Систему нужно обязательно включить и убедиться в том, что все полосы работают.
Монтаж напольного покрытия. Если нагревательные элементы функционируют в штатном режиме, то можно смело накрывать их выбранным напольным покрытием.

Заключение

Обустроить теплый пол очень легко – все виды теплых полов в частном доме без проблем собираются своими руками. Готовая система обеспечит полноценный прогрев комнаты и должную степень комфорта.

Укладка водяных полов в помещениях

В практике монтажа систем теплых полов применяются два основных способа укладки контуров обогрева – бетонирование и настильный метод укладки. Но прежде, чем начинать укладку контура нужно произвести некоторые подготовительные работы. От их правильного проведения во многом будет зависеть эффективность отопления.

Работы требующие повышенного внимания при подготовке к монтажу:

Предполагается, что владелец знает и понимает как правильно сделать теплый водяной пол, поэтому для долгой и надежной работы используются качественное оборудование и материалы. Они должны быть произведены надежной и известной компанией. Лучше сразу вложить деньги в качественный товар, ведь это разовые траты, но они обеспечат надежность и безопасность.
До начала «мокрых» работ все площади под укладку труб отопления делятся на участки 20 — 30 м2. Такое деление необходимо для предотвращения растрескивания стяжки.
Необходима тщательная подготовка поверхности под укладку. Она должна быть чистой и ровной.
Для предотвращения ненужных потерь тепла на подготовленную поверхность укладывается слой теплоизоляции от 3 до 40 сантиметров. Для этой цели используют специально предназначенные материалы для теплого водяного пола с пазами и углублениями для прокладки и крепления труб.

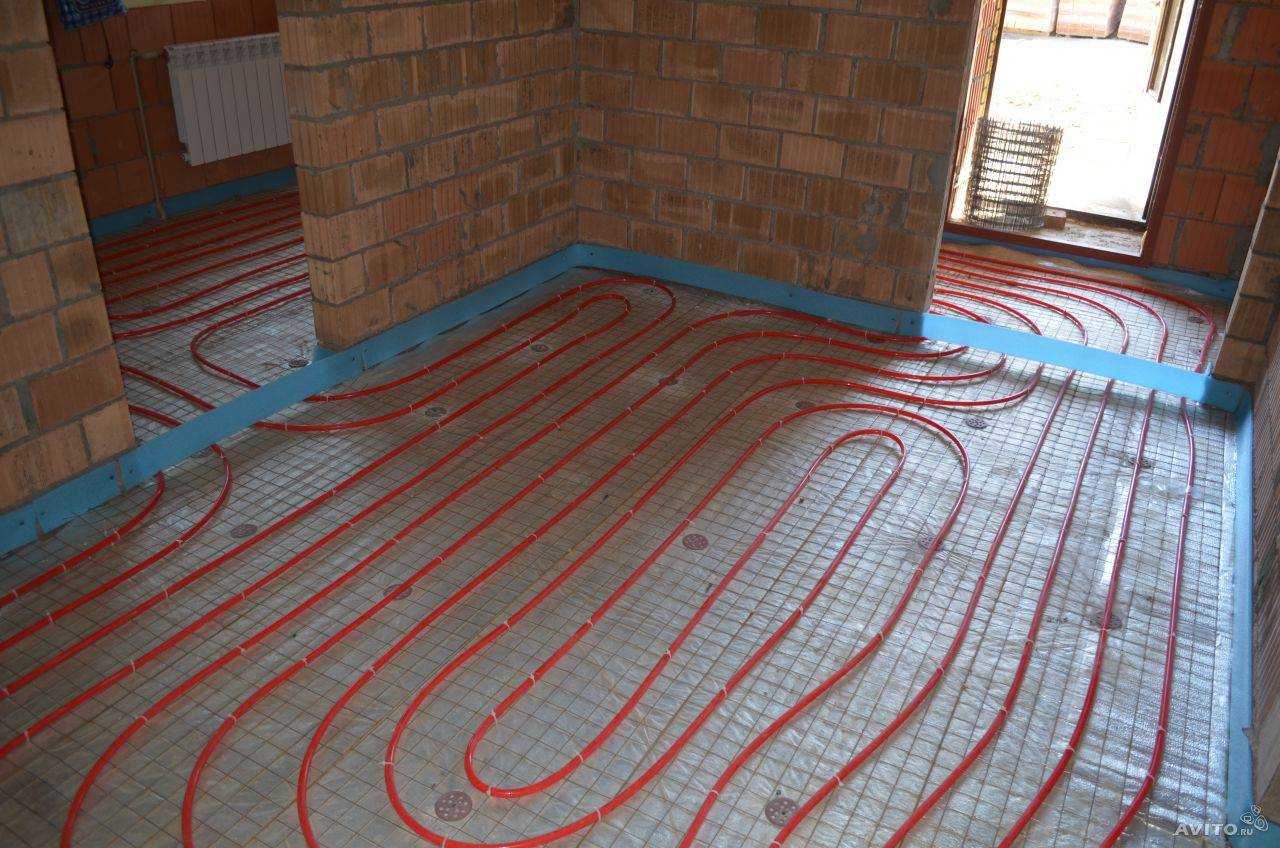

Создание теплого пола с помощью бетонирования

Перед тем, как делать теплый водяной пол, т. е начинать укладку труб и создавать контур обогрева, нужно установить коллектор в место, которое было определено при создании проекта. Затем производится установка демпферной ленты для компенсации температурных колебаний стяжки. Крепятся трубы или к арматурной сетке или к специальной теплоизоляции для теплых полов, в которой есть пазы и крепления для труб контура.

Укладка производится несколькими способами: змейкой, петлями, спиралью или укладкой типа «улитка». Это основные монтажные схемы теплых водяных полов в квартире или в частном доме. Шаг укладки для разных регионов и внешних условий разный, от 10 до 40 сантиметров. Расстояние от стены помещения до ближайшей трубы контура не менее 8 сантиметров.

После тщательной и аккуратной укладки необходимы испытания в течение суток смонтированного контура. В контур подается вода под давлением 5 – 6 бар и он остается под давление не менее 24 часов. Затем все тщательно и внимательно проверяется на наличие дефектов или протечек. Только после удачного испытания контура начинается заливка теплого водяного пола своими руками, причем с заполненными водой трубами под рабочим давлением. Ни в коем случае нельзя сушить бетонную стяжку подогревом от котла отопления из-за возможного растрескивания. Стяжка должна затвердеть в естественных условиях за 28 дней.

Если планируются теплые водяные полы под плитку своими руками, то в таком случае толщина стяжки должна быть от 3 до 5 сантиметров, а расстояния между трубами контура от 10 до 40 сантиметров. В том же случае, если будет применен ламинат для теплого водяного пола, следует уменьшить толщину стяжки до разумного минимума, а для прочности поверх труб контура уложить армирующую сетку. Сетка придаст жесткость, укрепит конструкцию и уменьшит тепловое сопротивление стяжки.

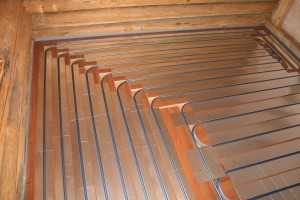

Настильный способ укладки труб

Если в доме деревянные полы, то устройство теплого водяного пола производится так называемым настильным способом. Этот метод предполагает укладку труб в специально подготовленный настил.

В продаже имеется множество пластиковых модулей с уже подготовленными в них посадочными местами и креплениями под трубы.

Выпускаются и блоки из дерева с продольными каналами и креплениями. При этом методе укладки для уменьшения тепловых потерь на подготовленное основание устанавливается специальная подложка под теплый водяной пол, которая обладает высокими гидроизоляционными и теплоизоляционными свойствами.

Советов и рекомендаций, даже пошаговых инструкций по созданию теплых водяных полов своими руками в Интернете много. Эта тема популярна, несмотря на наличие других систем теплых полов, и потолков – инфракрасных и электрических (укладка специального кабеля в стяжку). Цена за квадратный метр теплого водяного пола среди всех существующих наименьшая. Но следует учитывать, что это очень непростая и ответственная работа, требующая знаний, навыков и умений.

Соединение котла и теплого пола с использованием смесительного клапана

Изображение 2. Схема трехходового смесительного клапана.

Смесительный насос можно заменить трехходовым смесителем, который выполняет такую же функцию, только без насоса (используется при наличии хорошей циркуляции, не требующей дополнительного насоса). Установка трехходового смесителя выполняется там же, где и насосно-смесительного узла, т.е. на выходе из коллектора обратки.

Схема, в соответствии с которой должно выполняться соединение коллектора и покрытия с подогревом с использованием трехходового смесительного клапана приведена на ИЗОБРАЖЕНИИ 2.

С одной стороны коллекторы подсоединяются к трубам от обогревательного оборудования, а с другой на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключают воздухоотводчик. С нижней стороны разветвителя устанавливают сливной кран.

Что нужно сделать перед началом монтажа?

Грамотное устройство теплого водяного пола требует тщательно проведенных подготовительных работ. В их ходе должны быть учтены все мелочи, от которых впоследствии будет зависеть эффективное функционирование сооружения:

Проект будущей системы лучше всего доверить специалистам, поскольку произвести самостоятельные расчеты достаточно сложно.

Потребуется определить протяженность трубы, шаг ее установки и мощность отопительного контура, если таковых несколько, то для каждого в отдельности. При этом учитывается множество нюансов и параметров. Существуют специальные программы расчета, которыми многие пользуются.

Однако нужно понимать, что огрех в расчетах приведет к снижению эффективности или просто невозможности функционирования всей системы.

Оборудование для теплого пола должно быть качественным, произведенным и купленным в надежной компании, дающей хорошие гарантии. Дешевле будет заплатить за качественный товар, чем впоследствии постоянно выкладывать приличные суммы за дорогостоящие и трудоемкие ремонты.

Для минимизации тепловой нагрузки на стяжку и предотвращения ее растрескивания система должна быть поделена на участки площадью не больше 40 кв. м.

Основание для пола с подогревом нужно тщательно подготовить.

Оно должно быть чистым и выровненным, перепады более 5 мм не допускаются. Для предотвращения потерь тепла на подготовленную основу обязательно расстилается теплоизолирующий слой, высотой от 3 до 15 см в зависимости от значений рабочей температуры теплоносителя. Это могут быть могут быть специальные теплоизолирующие материалы или маты, предназначенные для теплого водяного пола.

Последние могут оснащаться креплениями для труб, так называемыми бобышами, что очень удобно.

По периметру помещения и между монтажными участками выкладывается демпферная лента, которая сможет компенсировать температурные колебания стяжки.

Маты с бобышами, предназначенные для водяного теплого пола, очень удобны. Они не только выполняют функцию теплоизолятора, но и закрепляют трубы на месте

При составлении схемы укладки нужно избегать большого количества состыковок труб, которые несут в себе потенциальную опасность протечек под полом. Лучше всего обустроить наиболее безопасный вариант, где соединения присутствуют только на выходе и входе коллектора. При этом длина цельной трубы не должна быть более 90 м, иначе температура циркулирующего теплоносителя может падать.

Способы соединения и особенности монтажа

Рассмотрев, какие бывают котлы, можно прийти к выводу, что для подключения теплого водяного пола больше всего подойдут газовые варианты. В основном, система отопления подсоединяется к настенному газовому котлу.

Если вы хотите подключить систему отопления своими руками, то вам понадобятся:

рулетка;
уровень;
ключи;
отвертки;
перфаратор;
труборез и другие инструменты, которые помогут в процессе работы.

При монтаже теплого водяного пола самое главное – это укладка трубопровода. Перед этим нужно выровнять основание с помощью стяжек, которые защищают трубу с горячей водой от разных повреждений. В состав входит песчано-цементный раствор, после застывания которого образуется твердая корка, защищающая трубу. Также труба исполняет функцию батареи с большой площадью рассеивания. Для утепления лучше всего подойдет керамзит. Сверху нужно положить гидроизолирующуюся пленку, а также отражатель

Отражающий материал отсекает нагревательный контур от плиты перекрытия и того пространства, которое находится под ней. Он должен быть высокого качества, чтобы тепло шло в пол и нагревало воздух в комнате, а не наоборот. Трубы укладываются в виде спиралей прямо на отражатель. Врезка, в этом случае, происходит от уже существующей сети, которая обслуживается одним котлом.

Существует два варианта крепления труб:

Первый – с помощью арматурной сетки, к которой трубы прикрепляются проволокой.
Второй – с помощью крепежных лент и специальных клипс, которые можно приобрести в специализированных магазинах.

Длина трубопровода не должна превышать 80-90 см. Трубопровод длиной от одного метра не подходит для монтажа такой конструкции. Если этого не хватит, придется добавить новый контур, при этом надо учесть то, что они должны быть одинаковыми.

Следующий этап – закрепление трубопровода в подающий коллектор. Сразу после этого можно укладывать контур. Его надо укладывать целым куском, чтобы избежать протечки. Технология монтажа теплых полов включает проверку всей системы. Этот этап заключается в том, что горячая вода, под давлением, подается в трубопровод. Проверка длится приблизительно два часа. Если все в порядке, томожно укладывать стяжку. Дальше проводится монтаж котла. Для этого нужно разрешение от газовой и пожарной служб.

Потом можно подсоединить все трубы к патрубкам гайками или муфтами. Обвязка у котла делается только металлическими трубами. После устанавливают расширительный бак, регулирующий давление в контуре. Затем следует установка коллектора – двух элементов трубы, которые расположены один под другим. Количество патрубков должно совпадать с количеством контуров. Соединение нижнего и верхнего отрезка труб делается с помощью байпаса. На верхнем отрезке трубы устанавливается манометр и воздухоотводчик, а на нижнем – кран для слива воды из трубопровода.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
Крепим кронштейны.
Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
Прикручиваем краны шарового типа к местам соединения с трубопроводом.
Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Схема подключения терморегулятора

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Расположение котла в отдельном помещении

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Электрический котел в работе

Преимущества и недостатки теплого водяного пола

Система водяного теплого пола представляет собой нагретый теплоноситель, проходящий по трубам, которые установлены в полу. Прежде чем вы решитесь на проведение монтажа системы, нужно рассмотреть все ее достоинства и недостатки. Возможно, взвесив все минусы и плюсы, вы поймете, что результат не стоит вашего труда либо, наоборот, еще больше уверитесь в том, что установка этой системы – идеальное решение в вашем доме. Преимущества:

Экономичность. Обустройство водяного пола в частном доме приведет к снижению электропотребления примерно на 20 % благодаря невысокой температуре теплоносителя (от +30 °C до +50 °C).
Комфорт. Равномерный прогрев дома по всей площади позволит создать оптимальную для человека температуру (около +22 °C на уровне ног и примерно +18 °C на уровне головы). По полу будет комфортно ходить босиком.
Безопасность эксплуатации. Нагревательная система скрыта, что делает ее абсолютно безопасной – исключаются риски ожогов и травм при контакте с теплоносителем.
Длительная эксплуатация. При правильно проведенном монтаже срок эксплуатации системы составит около 40 лет.

Система водяного теплого пола

Но нет ничего идеального. Проведение монтажа своими руками – довольно трудоемкий и сложный процесс, поскольку конструкция системы представляет собой «бутерброд» из нескольких слоев с разным наполнением. При неправильно проведенной установке вероятна протечка. В этом случае придется удалять напольное покрытие, убирать стяжку и проводить ремонт. Также система водяного теплого пола, к сожалению, не может использоваться как единственный источник тепла в частном доме. Лучше всего дополнить систему отопления радиаторами либо другими отопительными приборами.

https://youtube.com/watch?v=b1doyL6EwWs

Какой бойлер выбрать?

Для конструкции
тёплых водяных полов модель проточного электрического бойлера практически не
пригодна. Главный недостаток — значительное потребление электроэнергии.

Единственный
подходящий вариант для тёплых полов —
накопительный нагреватель воды. Выбирая
вид тена внимание следует уделять мощности оборудования, от этого зависит на
сколько интенсивно и быстро производится нагрев теплоносителя, а также его
объём. При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит. Его можно применять только для небольших помещений — ванна или туалет

Его можно применять только для небольших помещений — ванна или туалет

При расчёте мощности электроприбора следует отталкиваться от того, что для обогрева площади 10 квадратных метров требуется водонагреватель с мощностью 1 Квт, поэтому бытовая модель бойлера для тёплых полов не подходит. Его можно применять только для небольших помещений — ванна или туалет.

Второй момент, которому нужно уделять внимание при покупке — объём бака. Чем больше количество получаемого горячего теплоносителя, тем реже будет происходить периодическое включение водонагревателя, чтобы способствует экономии ресурса

Как подключить котёл к напольной магистрали?

На выходе для теплоносителя и на обратке установлены маркеры. Они показывают, к какому патрубку подсоединить подающий и обратный контуры. Для напольного обогрева рекомендуют использовать оборудование с низкой способность нагрева. Теплоноситель в нём разогревается до 60 0С. Для «тёплого пола» используют пластиковые трубы.

Подключение тёплого пола к системе отопления

Под постоянным воздействием высоких температур они могут деформироваться, поэтому подключение к котлу напольной магистрали проводят через металлические трубы из оцинкованной стали или меди.

Рекомендуем: Какой должна быть жидкость для тёплого пола?

Узел соединения выполняют резьбовым способом посредством накидных гаек. Для герметичности используют каучуковые вставки. На патрубке устанавливают запорный вентиль, чтобы иметь возможность перекрыть выход горячего теплоносителя или охлаждённой воды из напольной магистрали. Диаметр труб 26 мм. Контур подсоединяют к коммуникационной гребёнке. Водяной «тёплый пол» от газового котла выводят через распределительный узел.

Оборудование укрепляются к стене. От подающего коллектора выводится напольная магистраль. К обратному коллектору подсоединяется другой конец трубы. Теплоноситель циркулирует по напольной магистрали. Через обратную трубу, он попадает вновь в котёл.

Чтобы иметь возможность отключить гребёнку, на входной и обратной трубе устанавливают вентили. Краны врезают и на каждом патрубке подающего и обратного коллектора. Для регулирования наполнения водяного контура устанавливают ротаметры. Автоматика, которая регулирует температуру жидкости, установлена в котле.

Чтобы подключить пластиковую трубу к коллектору используют латунные переходные фитинги. Их вставляют методом пайки. Трубу разогревают расширителем, устанавливают фитинг. Пластик охлаждается, надёжно фиксируя переходник; герметик не используют.

Систему наполняют холодной водой. Для этого на нижней панели нагревательного агрегата имеется кран. Он традиционно отмечен синим маркером. Вода поступает из центрального трубопровода. Предварительно проводят опрессовку магистрали, выводят из системы воздух.
С помощью пьезорозжига зажигают газовую горелку. Вода в теплообменнике начинает нагреваться и поступать от котла в систему отопления.
Циркуляционный насос, который находится в котле, укреплён на холодном контуре. Он нагнетает теплоноситель по обратному контуру в топку. Насос функционирует от электросети.
Жидкость нагревается и вновь поступает в напольную магистраль.

Данная схема подключения водяного «тёплого пола» от газового котла в доме является самой простой. На терморегуляторе, который находится на передней стенки агрегата, устанавливают определённую температуру воздуха в помещении.

Если тепловой режим превышает норму, то терморегулятор прекращает работу циркуляционного насоса. При снижении температуры воздуха в комнате, насос включается, теплоноситель начинает циркулировать в напольной системе.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

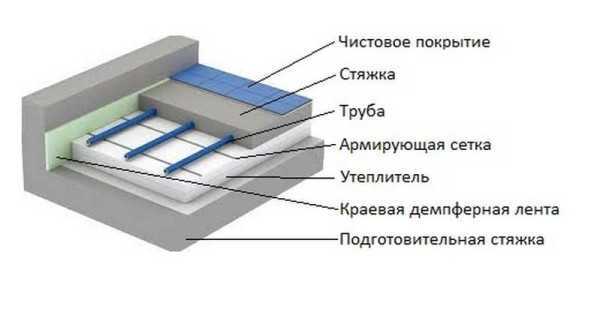

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

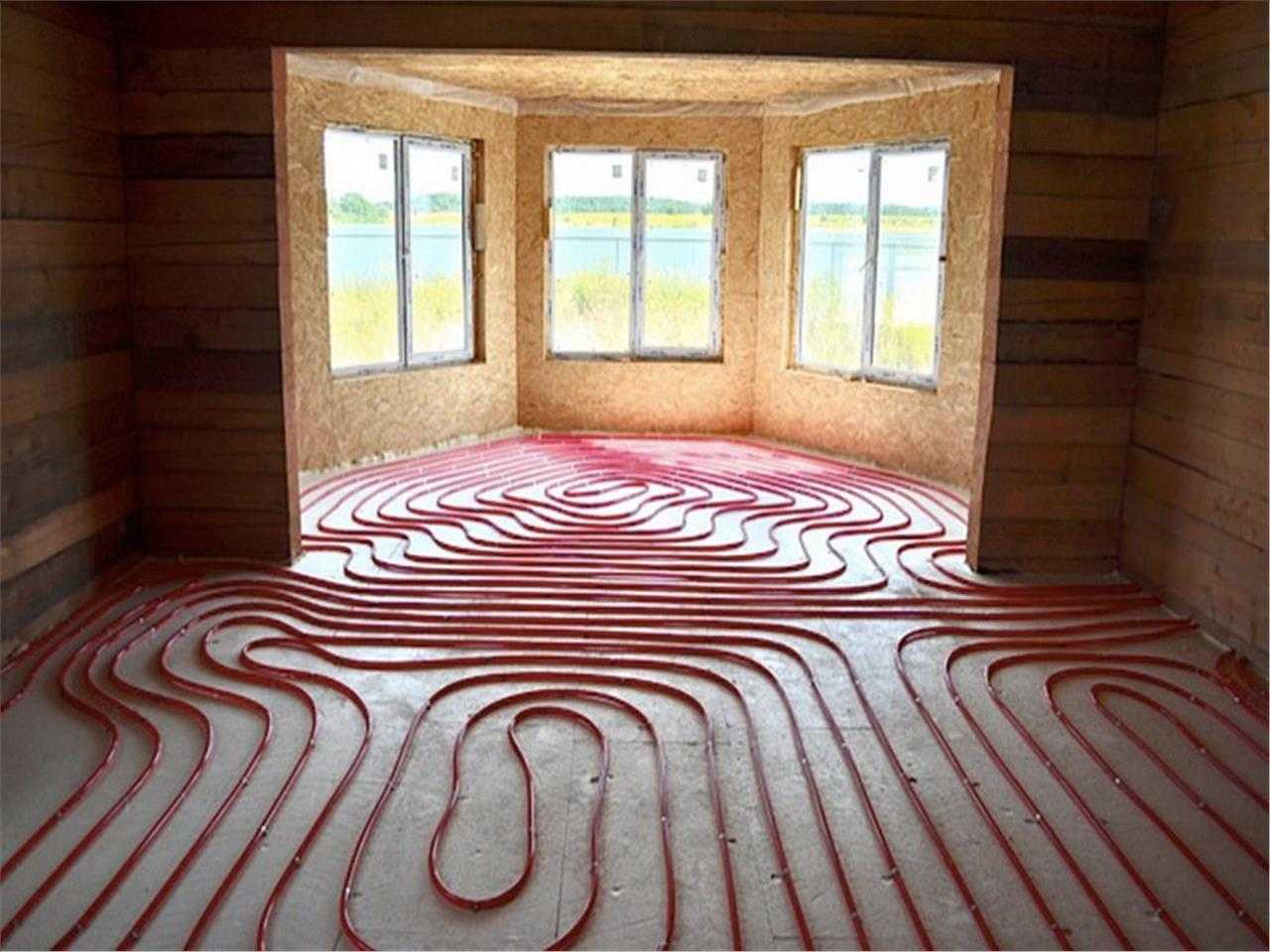

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

https://youtube.com/watch?v=eBhq0nPUhJA

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.
