Двухтрубная тупиковая схема: организация системы отопления

Воздушное отопление

Такие виды отопления различных помещений считаются одними из самых старых. Впервые подобную систему применяли еще до нашей эры. На сегодняшний день такая отопительная система получила широкое распространение – как в общественных помещениях, так и производственных.

Воздушное отопление частного дома

Популярностью для обогрева зданий также пользуется нагретый воздух. При рециркуляции такой воздух может подаваться в помещение, где происходит процесс смешивания с внутренним  воздухом и, таким образом, воздух охлаждается до температуры помещения и снова нагревается.

В системах воздушного отопления нагревание воздуха происходит за счет калориферов. Первичный отопитель для таких компонентов является горячий пар или вода. Для того чтобы прогреть воздух в помещении, можно использовать и другие приборы для отопления или любые источники тепла.

Местное воздушное отопление

При вопросе, какое бывает отопление, местное отопление часто приравнивается только к производственным помещениям. Приборы местного отопления используются для таких помещений, которые используются лишь в определенные периоды, в помещениях вспомогательного характера, в помещениях, которые сообщаются с наружными воздушными потоками.

Главными приборами системы местного отопления являются вентилятор и нагревательный прибор. Для воздушного отопления могут применяться такие устройства и приборы, как: воздушно-отопительные устройства, тепловые вентиляторы или тепловые пушки. Такие приборы работают на принципе воздушной рециркуляции.

Тепловая пушка

Центральное воздушное отопление

Центральное воздушное отопление делается в помещениях любого плана, если здание располагает центральной системой вентиляции. Такие типы систем отопления можно организовать по трем различным схемам: с прямоточной рециркуляцией, с частичной или полной рециркуляцией. Полная рециркуляция воздуха может использоваться, в основном, в нерабочие часы для дежурных видов отопления, или для того чтобы обогреть помещение перед началом рабочего дня.

Центральное воздушное отопление

Однако отопление по такой схеме может иметь место, если оно не противоречит никаким правилам противопожарной безопасности или основным требованиям гигиены. Для такой отопительной схемы должна быть использована система приточной вентиляции, но воздух будет забираться не с улицы, а с тех помещений, которые отапливаются. В центральной воздушной отопительной системе применяются такие конструктивные виды приборов отопления, как: радиаторы, вентилятор, фильтры, воздуховоды и другие приборы.

Воздушные занавесы

Холодный воздух может поступать в большом количестве с улицы, если в доме слишком часто открываются входные двери. Если не предпринять ничего для того чтобы ограничить количество холодного воздуха, который проникает в помещение, или не обогревать его, то он может негативно сказаться на температурном режиме, который должен соответствовать норме. Чтобы предотвратить данную проблему, можно в открытом дверном проеме создать воздушный занавес.

Ограничить количество поступающего холодного воздуха снаружи здания имеет место благодаря конструктивным изменением входа в помещение.

Электрические воздушные завесы

Все большей популярностью в последнее время пользуются воздушно-тепловые занавесы компактного типа. Самыми эффективными занавесами считаются занавесы «щиберующего» вида. Такие занавесы создают струйную воздушную преграду, которая защитит открытый дверной проем от проникновения холодных воздушных потоков. Как показывает сравнение видов отопления, такой занавес позволяет сократить потери тепла почти в два раза.

Устройство тупиковой разводки

Главная особенность, отличающая тупиковую систему от других, в том, что длина подающего и обратного трубопровода в ней неодинакова. Её использование подходит для тех случаев, когда необходимо:

1. Разделить один тупик на несколько ответвлений при сложной конфигурации помещения.
2. Установить на одно плечо повышенное число батарей, обеспечив глубокую балансировку. При такой балансировке гидравлическое сопротивление первых радиаторов и коротких плечей увеличено.
3. Скрыть трубы под полом или под обшивкой потолка (для верхних этажей).

1. Разделить один тупик на несколько ответвлений при сложной конфигурации помещения.
2. Установить на одно плечо повышенное число батарей, обеспечив глубокую балансировку. При такой балансировке гидравлическое сопротивление первых радиаторов и коротких плечей увеличено.
3. Скрыть трубы под полом или под обшивкой потолка (для верхних этажей).

Такой способ организации отопления подразумевает наличие двух трубопроводных контуров, благодаря чему теплоноситель циркулирует в противоположных направлениях. Нагретая в котле вода уходит в радиаторы по подающей трубе. Отдав тепловую энергию, остывшая вода движется по обратной магистрали навстречу горячему потоку и попадает обратно в котёл, где происходит её повторное нагревание.

Радиаторы могут присоединяться к отопительному контуру по-разному. В зависимости от способа установки двухтрубная тупиковая система отопления бывает:

• Вертикальной. Батареи крепятся к стояку. Циркуляционные кольца, расположенные ближе к нему, имеют меньший размер, чем остальные. По этой причине движение теплоносителя происходит неравномерно. Воздух в помещениях, находящихся на удалении от источника тепла, прогревается хуже и дольше. Вертикальную схему чаще всего применяют для обогрева многоэтажных зданий.
• Горизонтальной. Состоит из трубопроводов равного диаметра, обеспечивает равномерный нагрев всей площади. Использование армированных полимерных труб с надвижными гильзами позволяет скрыть контур в стяжке пола, не нарушая дизайна помещений. Важным преимуществом горизонтального способа установки является возможность подключения к общему контуру полотенцесушителей и дополнительных магистралей для обогрева пола.

Если в тупиковой системе предусмотрены второстепенные циркуляционные кольца, она обязательно должна быть укомплектована насосом и смесительным контуром с датчиком температуры. Без этого оборудования дополнительная магистраль будет оказывать влияние на систему отопления в целом. Естественная циркуляция может быть использована лишь в помещениях с небольшой площадью.

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

• потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
• недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
• в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

• требуется повышенная мощность котла;
• температура воды в магистралях последовательно снижается от радиатора к радиатору;
• каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

Схемы подключения радиаторов к двухтрубной системе

Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Особенности устройства тупикового отопления

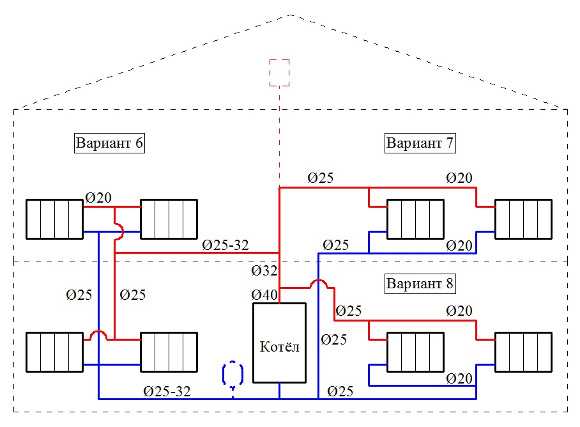

Обвязка котла для каждой ветки радиаторов отдельно

Монтаж отопительной системы выполняется с учетом следующих особенностей:

• Установка большого количества радиаторов замедляет их прогревание. Эта проблема решается делением их на несколько ответвлений. На одну такую ветку должно приходиться не больше пяти-шести батарей.
• Магистраль монтируется с уклоном к стояку. Обратные уклоны, как и П-образные обходы не допускаются.
• Чтобы компенсировать разницу температуры между этажами, трубопроводы монтируют из труб разного сечения.
• По схеме последняя батарея монтируется выше остальных.
• При большой протяженности системы обогрева лучше устанавливать несколько циркуляционных насосов меньшей мощности. Установка насоса с запасом мощности только увеличит энергопотребление.

Если знать заранее о вышеупомянутых особенностях, не придется тратить время на переделку не эффективного отопления.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

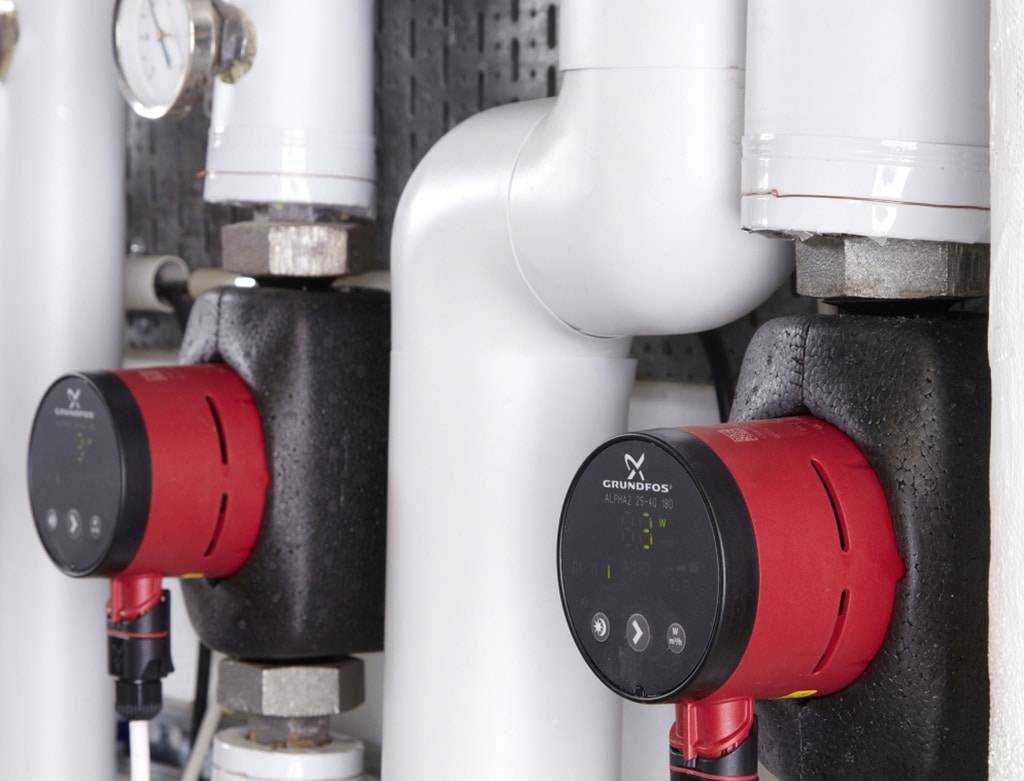

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Другие виды отопительных контуров

Трехтрубная система представляет собой две подающие трубы и одну общую для сбора обратной воды. Ее преимущества заключаются в отсутствии необходимости применения обратных клапанов, циркуляцию обеспечивает только один насос. В результате трехтрубная конструкция проста в работе, поскольку теплоноситель расходуется автоматически между приборами. Виды таких контуров более гибки по сравнению с двухтрубными, их достоинства заключаются в удобном регулировании и автоматизированном обогреве отдельных частей здания

При выборе двухконтурного отопления и наличии достаточного бюджета имеет смысл обратить внимание на функциональность трехтрубной системы

Бифилярная система отопления – это нечто среднее между одно- и двухтрубной схемами. Весь контур разделен на две одинаковые части со своими радиаторами, стояками и ответвлениями. Оба конца соединяются по порядку одной трубой, вначале все приборы первого, а потом второго конца. Вода в отделениях радиаторов перемещается в противоположных направлениях с разным нагревом, тем самым поддерживая одинаковую температуру на всем протяжении системы. По этому признаку бифилярная схема относится к двухконтурному отоплению, а по последовательному соединению одной трубой – к одноконтурному, что также удобно в использовании.

Попутное и тупиковое движение теплоносителя. — Заметки юного инженера

В двухтрубных системах отопления часто используют попутное движение теплоносителя. Почему? В чем его преимущества? Чем тупиковая схема хуже? Для начала разберемся, “who is who”, так сказать. Итак, попутное движение теплоносителя – это такое движение теплоносителя, при котором вода в подающем и обратном трубопроводе течет в одном направлении (Рис.1). При встречном (тупиковом) все как раз наоборот (Рис.2) Рис.1 Схема двухтрубной системы отопления с попутным движением теплоносителя. Рис.2 Схема двухтрубной системы отопления с тупиковым движением теплоносителя.

Рассмотрим и ту, и другую схему с точки зрения гидравлики и балансировки, протяженности трубопроводов и монтажа. I. Гидравлика и балансировка. Под гидравликой я имею ввиду непосредственный расчет потерь давления в ветках/кольцах. Балансировка же – это увязка веток между собой, а именно мы стремимся к тому, чтобы во всех кольцах/ветках были одинаковые потери давления.

Все мы знаем, что при расчете потерь давления сети нам необходимо посчитать потери давления в основном циркуляционном кольце (самом нагруженном и протяженном) и в остальных кольцах, чтобы увязать их с основным циркуляционным кольцом.

Все просто: если в каком-то кольце потери давления меньше, чем в остальных, то вода будет стремиться именно в этот контур, следовательно, в других кольцах ее будет недостаточно. Это означает, что мы не получим требуемый расход теплоносителя в каждой ветке и соответственно необходимой теплоотдачи от отопительных приборов, в этом случае система считается разбалансированной. Гидравлика для попутного движения теплоносителя до удивления проста. Если у вас ветка из одинаковых по мощности и типоразмеру радиаторов (Рис.3), то потерю давления достаточно посчитать в контуре через любой радиатор, в остальных же контурах значение потерь давления такое же. Система, по умолчанию, является гидравлически увязанной, т.е. отбалансированной и не требует никаких радиаторных клапанов предварительной настройки.

Рис.3 Схема с попутным движением теплоносителя при одинаковой мощности приборов. Однако, если мощность отопительных приборов разная либо они имеют разный типоразмер (что влияет на значение местного сопротивления прибора), то придется считать потери через каждый контур и увязывать приборы между собой с помощью термостатических клапанов (Рис.4).

Рис.4 Схема с попутным движением теплоносителя при разной мощности приборов. При использовании встречной схемы движения теплоносителя, в любом случае, считаются потери давления через каждый контур и на каждый прибор ставится термостатический клапан. Но, можно сказать, что в случае установки термостатических клапанов на приборы при попутной схеме движения теплоносителя наиболее вероятно, что настройки клапана хватит для балансировки. Если же у нас тупиковая схема, то на первом приборе на ветке (Рис. 5) мы должны выставить максимальную настройку, т.е. максимально зажать сечение, и в случае, если система очень протяженная, настройки клапана может не хватить либо, если мы выставим максимальную настройку, сечение будет уменьшено настолько, что вода в отопительный прибор не потечет. Рис.5 Настройка клапана – схема с тупиковым движением теплоносителя.

По критерию «Гидравлика и балансировка» более предпочтительна схема с попутным движением теплоносителя. Однако, есть в такой схеме один «подводный камень». В данной схеме есть, так называемые, «точки равного давления». Если подводки к отопительному прибору будут присоединены к магистрали в данном месте, то вода в прибор не потечет. Что же это за точки? Предлагаю вам ознакомиться с рисунком 6. Рис.6 Точки «равного давления» — схема с попутным движением теплоносителя.

Из рисунка видно, что данные точки расположены посередине контура, но в случае более сложной разводки предсказать, где эти точки труднее. А физика здесь проста: В точке 1, находящейся на подающем трубопроводе, и точке 2 – на обратном, давление одинаковое и вследствии того, что разности давления между этими точками нет, вода через прибор не течет.

Совет : стараться избегать таких точек и подключать прибор дальше от них!!!

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки

Это важно знать, чтобы не допустить ошибки при закупке. Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча. Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды

Важно не перепутать модификации термостатов для батарей

Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды

Важно не перепутать модификации термостатов для батарей. Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью

Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового. Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения  — меньше. Достаточно 2-3 мм на метр длины

Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью. Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового. Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения  — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Особенности монтажа

Особенности установки отопительного контура зависят от того, каким способом будет подаваться теплоноситель — верхним или нижним. Верхняя разводка используется в случаях с естественной циркуляцией. Чтобы добиться максимальной эффективности, соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять в верхней точке системы. Радиаторы нужно подключать диагональным способом, оснастив каждый из них краном Маевского либо воздухоотводником другого типа.

При нижней разводке обе трубы монтируются над поверхностью пола, подающая труба располагается над обратной. Закрытый расширительный бачок мембранного типа и циркуляционный насос являются обязательными элементами отопительной схемы и располагаются внутри неё. Обычно их вживляют в обратную трубу на небольшом удалении от входного патрубка источника тепла. Нижняя разводка прячется в стяжке пола либо маскируется небольшим коробом за широким плинтусом.

Весомый недостаток такой системы заключается в необходимости подключать её к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.

Чтобы двухконтурное отопление тупикового типа отвечало требованиям эффективности и безопасности, в процессе его установки и наладки нужно соблюдать определённые правила.

Подключение следует осуществлять в соответствии со схемой. Нужно хорошо ориентироваться в обозначениях, которые она содержит

Чтобы избежать ошибок при запуске, важно знать, каким значком обозначается внутренний размер трубопровода, а каким — внешний

Важно также различать модификации термостатов радиаторов. Приборы, предназначающиеся для самотёчных систем, имеют пропускную способность больше, чем те, что подходят для принудительной циркуляции. Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра

В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр

Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.
