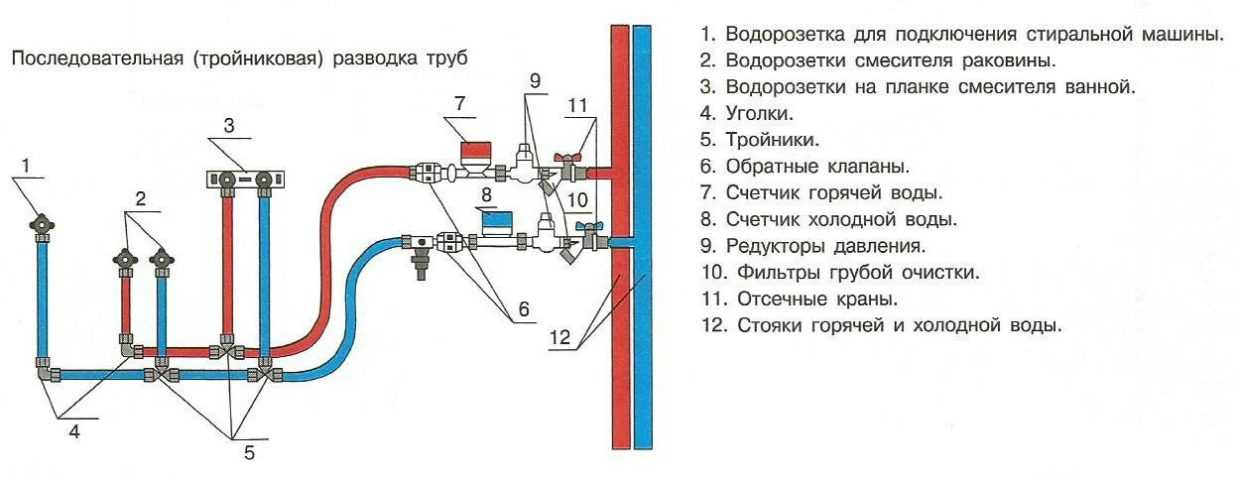

Монтаж водопровода из полипропиленовых труб и схемы разводки

Пайка в труднодоступных местах и углах

Работа по сборке теплопровода в труднодоступных местах сложнее, чем в условиях достаточного пространства. К таким местам обычно относят зону потолка, углы комнат и стеснённые условия, когда нет возможности установить паяльник на подставку.

В таких ситуациях прибегают к секретным хитростям:

паяльник подвешивают на крюк;
в углах сваривают специальные угловые переходники;
если спаиваемые отрезки труб слишком близко расположены на стене, то прямой и ответный участок стыка греют поочерёдно. При этом первую деталь прогревают немного дольше, чем положено, а затем греют ответную часть меньшее время, но при более высокой температуре на насадках (терморегулятор устанавливается на прогрев труб большего диаметра);
чтобы не держать детали на весу при сварке на стенах, удобнее закрепить трубу клипсами и сдвигать их по мере необходимости.

Дополнительный материал: Обвязка котлов отопления

Существует два варианта котлов — напольный и настенный. Подключение их имеет свои особенности. Общая для всех типов котлов схема обвязки включает:

котел;
радиатор;
краны шаровые;
гайки, фиксирующие котел;
очистительные фильтры;
термоголовки для батарей;
тройники, уголки;
краны Маевского;
разные клапаны;
измерительные приборы;
циркуляционный насос;
распределители;
крепеж.

https://youtube.com/watch?v=BlGNuAQyGvE

Схема обвязки в случае с настенным котлом может быть исключительно закрытой, поскольку эти котлы автономные. Напольный котел нельзя размещать верху разводки, поскольку он не выводит воздух. В результате появятся воздушные пробки. Настенные котлы в своем большинстве имеют воздухоотводчики, поэтому они самостоятельно высвобождают воздушные массы.

При обвязке газового котла полипропиленовым контуром нельзя допускать большого числа соединений. Главное условие — наличие жесткого сочленения в месте подводки газа к агрегату. Особенность твердотопливного котла — отсутствие функции регулировки теплоподачи. Когда отключается принудительная циркуляция, будет увеличиваться давление, и система может выйти из строя.

На такие случаи существуют аварийные схемы. Одна из них — установка автоматического байпаса. Когда насос работает, теплоноситель проходит через него, а байпас перекрыт. При остановке насоса, поток жидкости перенаправляется и проходит через байпас. Для схем отопления, монтируемых в частном доме из полипропилена с циркуляционным насосом, целесообразность применения и параметры последнего определяет гидротехнический расчет.

Преимущества использования полипропилена в отопительных системах

Таких преимуществ немало:

Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
Отопление с пластиковыми трубами обойдется вам в разы дешевле.
Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
Его использование положительно влияет на теплоотдаче системы.
Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.

Видео по выбору труб

https://youtube.com/watch?v=fKf2kG7gHvw

Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.

Какие трубы следует использовать для отопительных систем ?

При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:

PN25.
PN20.

Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.

Читайте так же, как подключить терморегулятор к ситсеме отопления

Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.

Главное – грамотный проект

Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.

Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:. Правильный подбор диаметра

Правильный подбор диаметра

Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб. Оптимальный вариант – армированные трубы из полипропилена.

Оптимальный вариант – армированные трубы из полипропилена.

Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект. В этом проекте должны быть следующие моменты:

В этом проекте должны быть следующие моменты:

Чертеж котловой обвязки.
Все диаметры используемых труб.
Нюансы крепления и монтажа всех отопительных приборов.
Информация об углах наклона труб.

Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.

Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:

С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.

Монтаж отопления из полипропиленовых труб

Первым этапом монтажа отопительных коммуникаций своими руками является разработка подробной схемы отопления. Отопление бывает нескольких видов:

Схема системы отопления из полипропиленовых труб.

Однотрубное отопление заключается в том, что элементы теплоотдачи (радиаторы, теплые полы) соединяются с котлом одной трубой, идущей последовательно от одного элемента системы к другому. Такая система хороша, если теплоотдающих элементов немного и они небольшого размера, так как в каждый последующий радиатор поступает вода, слегка охлажденная после прохождения предыдущего радиатора и отдавшая часть тепла ему. К последнему элементу цепочки горячая вода может дойти настолько охлажденной, что будет неспособна согреть помещение. Преимущество прокладки такого вида отопительной системы в его экономности, так как для соединения элементов системы используется минимальное количество труб.
Двухтрубное отопление предполагает монтаж к каждому элементу системы двух труб. По одной поступает горячая вода, по другой отработанная вода возвращается в котел. Такой способ подключения позволяет равномерно разогреть все теплоотдающие элементы системы отопления. От котла отходит две параллельно идущие трубы, прокладываемые от одного теплового элемента к другому. В точке подключения батареи от основной трубы с горячей водой делается ответвление, направляющее часть горячей воды в батарею. От батареи вода отводится в основную трубу для отработанной воды (называемую обраткой). Так происходит монтаж каждого радиатора и теплого пола. Кроме того, что все элементы разогреваются одинаково, такой способ прокладки отопления подразумевает использование в 2 раза большего количества труб, нежели однотрубный способ.
При лучевом подключении каждый теплоотдающий элемент подключается в котлу независимо. Этот способ позволяет регулировать подачу горячей воды в каждый элемент отдельно прямо из котельной, но по количеству используемых труб он превосходит все предыдущие способы.

Чтобы правильно осуществить монтаж пластиковых коммуникаций своими руками, нужно знать особенности материала полипропиленовых труб.

Схема монтажа радиатора отопления на полипропиленовых трубах.

Пластиковые трубы имеют широкий диапазон выдерживаемого давления: от 10 до 20 атмосфер. Единственное ограничение в применении полипропиленовых труб — их низкий температурный порог. Большинство пластиковых коммуникаций имеет рабочий диапазон температур от 75 до 95 градусов по Цельсию, чего достаточно для обустройства отопления в частном доме. Для обеспечения безопасности отопления желательно использовать котлы с ограничением температуры нагрева воды.

Еще одна их особенность — высокий коэффициент линейного расширения. Это значит, что при нагреве они способны довольно сильно увеличиваться в размерах, но этот фактор нейтрализуется гибкостью самих коммуникаций и вставками в трубопровод специальных компенсирующих конструкций. Такие конструкции бывают Г-образными, П-образными и кольцевыми. Также из-за особенности полипропиленовых труб расширяться необходимо прокладывать коммуникации из них внутри стены с использованием специальных гильз.

По той же причине расширения полипропилена монтаж их должен производиться частично на специальные крепления, удерживающие трубу, но позволяющие ей свободно двигаться внутри крепления.

Инструменты для сварки: полипропиленовые трубы, фитинги,сварочный аппарат, набор насадок, перчатки, шейвер, нож, труборез.

Для прокладки отопительных коммуникаций в доме своими руками нужно использовать полипропиленовые трубы для горячей воды. Они обязательно армированы алюминиевой фольгой, что повышает их эксплуатационные характеристики и снижает коэффициент линейного расширения. Для удобства сварки таких коммуникаций своими руками нужно выбирать модели с глубоким залеганием армирования, чтобы не тратить время на очистку поверхности трубы при сварке.

Список инструментов и материалов:

полипропиленовые трубы;
фитинги;
сварочный аппарат для сварки полипропиленовых труб;
набор насадок нужного размера;
перчатки;
шейвер;
нож;
труборез.

Классификация

Существующие нормы ГОСТ устанавливают классификацию, отталкиваясь от которой данный материал возможно использовать в конкретных условиях. Изделия из полипропилена делят на несколько категорий:

1 (системы горячей воды до 60 градусов);
2 (системы горячей воды до 70 градусов);
4 (обогрев пола и радиаторов до 70 градусов);
5 (радиаторы до 90 градусов).

К примеру, если нужно сделать низкотемпературную отопительную систему, то по маркировке на наружном покрытии труб возможно определить необходимый материал. Предполагая установить отопление из полипропилена в помещении самостоятельно, основной материал выбирает мастер с учетом:

запланированных характеристик эксплуатации;
способа нагревания теплоносителя;
используемой регулировочной системы.

Необходимо рассчитать сроки использования устанавливаемой системы отопления, применяя показатели:

верхние параметры Траб и Pраб;
толщина стенок трубы;
внешний диаметр;
степень безопасности;
длительность отопительного сезона.

Правила монтажа

Прежде чем приступать к непосредственному монтажу полипропиленовых труб, следует обратить внимание на то, соблюдены ли все требования. В частности, монтаж отопления из полипропиленовых труб требует:

все детали должны быть чистыми, без сколов, трещин и прочих дефектов;
температура в помещении должна быть не менее 5 градусов.

Важная особенность – на полипропиленовой трубе нельзя нарезать резьбу.

Разумеется, следует заранее подготовить не только необходимые для монтажа материалы, но и запастись нужными инструментами. К ним относится специальный паяльник для соединения труб (электросварочный аппарат для полифузной сварки), ножницы для полипропиленовых труб, или же лобзик и ножовка.

Паяльник для пластиковых труб

Как сделать отопление из полипропилена своими руками? Этапы установки:

отмеряем и отрезаем необходимый кусок трубы

Если применяется труба с наружной стабилизацией – удаляем осторожно металлическую прослойку

Это делается на ту глубину, на которую труба войдет в соединительный элемент; зачищаем срез трубы – он должен быть идеально гладким, без заусениц; отмечаем на трубе глубину помещения в соединительный элемент Важно учитывать – труба должна входить в соединение не до упора. Лучше оставить зазор в 1 мм на случай, если произойдет сужение; перед тем, как спаять отопление из полипропилена, еще раз проверяем то, насколько ровно соединяются труба и муфта – не должно быть ни малейшей погрешности; нагреваем насадку сварочного аппарата до нужного уровня и одновременно насаживаем на нее трубу и соединительный элемент Необходимо учесть – все детали должны насаживаться на нагревательный элемент плотно

Если это не так – выбранный элемент следует заменить, поскольку вполне возможен брак. А это значит, и соединение будет непрочным

Лучше оставить зазор в 1 мм на случай, если произойдет сужение; перед тем, как спаять отопление из полипропилена, еще раз проверяем то, насколько ровно соединяются труба и муфта – не должно быть ни малейшей погрешности; нагреваем насадку сварочного аппарата до нужного уровня и одновременно насаживаем на нее трубу и соединительный элемент Необходимо учесть – все детали должны насаживаться на нагревательный элемент плотно. Если это не так – выбранный элемент следует заменить, поскольку вполне возможен брак. А это значит, и соединение будет непрочным.

Нагрев полипропиленовых труб

после того, как прогрев элементов будет завершен, их следует снять с нагревательного элемента и плотно соединить, при этом не следует допускать перекоса – все должно в полной мере соответствовать сделанным ранее отметкам. Пайка отопления полипропиленовыми трубами должна быть качественной.

По такому же принципу следует последовательно соединять все элементы отопительной системы.

Важно помнить – в случае необходимости вы можете произвести некоторую коррекцию положения трубы и соединительного элемента. Но делать это следует крайне быстро, поскольку время полного застывания шва не превышает 10-30 секунд (в зависимости от диаметра применяемой трубы). То есть, если есть погрешность, это можно исправить – но только очень быстро

То есть, если есть погрешность, это можно исправить – но только очень быстро

Но делать это следует крайне быстро, поскольку время полного застывания шва не превышает 10-30 секунд (в зависимости от диаметра применяемой трубы). То есть, если есть погрешность, это можно исправить – но только очень быстро.

Вне зависимости от того, какой тип труб вы используете, делая монтаж отопления пластиковыми трубами, следует помнить, что для каждого вида есть определенные правила, которые необходимо строго соблюдать.

Видео, как сделать отопление из полипропилена – можно посмотреть ниже.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Отопительный контур из полипропилена

Виды полипропиленовых труб и их свойства

Чтобы разобраться, как сделать отопление из полипропилена, нужно уяснить, какими бывают трубы из него вообще
. Так, они подразделяются на три основные категории PN-10, PN-20, а вот PN-25 отличается от первых двух видов . Есть ещё один вид, PN-16, который можно использовать и на горячую и на холодную воду (до 80⁰C), но такой вариант встречается крайне редко, поэтому вы вряд ли с ним столкнётесь.

Тонкостенный экопласт PN-10 используется для разводки холодной воды (не более 20⁰C) с номинальным рабочим давлением 1МПа (10,2кг/см 2). Наружный диаметр таких труб варьируется от 20 до 110 мм, а внутренний — от 16,2 до 90 мм. Толщина стен, в зависимости от диаметра от 1,9 до 10 мм.

Экопластик PN-20 универсальна и может использоваться в системе горячего водоснабжения, так как допускается для температуры до 80⁰C и максимальным давлением до 2 МПа (2,4кг/см 2). Тем не менее, такой полипропилен на отопление не пригоден, потому что температура горячей воды в системе поднимается выше 80⁰C. Наружный диаметр PN-20 от 16 до 110 мм, внутренний – 10,6 до 73,2 мм, а толщина стен соответственно от 1,6 до 18,4 мм.

На данный момент выпускается новинка – со стекловолокном посредине. Такие новшества производят от 20 до 110 мм в диаметре и рассчитаны на давление до 20атм, но экопластик может использоваться не на отопление полипропиленом, а только для разводки горячей воды.

Труба PN-25 применяется для горячей воды и, естественно на полипропиленовое отопление. Между слоями пластика расположен слой алюминиевой фольги, с двух сторон обработанной клеем, что позволяет выдерживать давление до 2,5МПа (25,49кг/см 2) и температуру 95⁰C. Наружный 21,2 до 77,9 мм, внутренний – от 13,2 до 50 мм, а толщина стен соответственно от 4,0 до 13,3 мм.
Использование алюминиевой фольги в полипропилене позволило решить проблему коэффициента расширения трубы при нагреве. Но в некоторых видах экопластика фольга расположена очень близко к верхнему слою, что мешает пайке, поэтому для сваривания нужно использовать специальный торцеватель или шайвер. Но есть варианты, где фольга находится ближе к центру и там вспомогательные инструменты такого рода не требуются.

Монтаж отопительного контура из полипропилена

Прочитав первый подзаголовок этой статьи, вы наверняка убедились в том, что лучше — полипропилен или металлопластик и, безусловно, остановили свой выбор на первом, но с алюминиевым армированием. Принцип разводки труб остаётся таким же, как и для металла, но схема будет отличаться в каждом отдельно взятом доме из-за разного расположения комнат, величины дома, типа котла и так далее. По этой причине вам никто не предоставит чертежа отопления, не ознакомившись предварительно с техническими условиями, а вот как монтировать контур, мы вам сейчас расскажем.

Прежде всего, нужно научиться правилам сварки полипропиленовых труб и для этого вам понадобится электропаяльник с насадками разного размера (под диаметр труб). Терморегулятор этого устройства позволяет выставлять температуру до 300⁰C, но при работе в помещении вам будет достаточно 280⁰C, а более высокий режим нужен для улицы или холодных зданий.

Для соединения трубы с каким-либо из переходников (тройник, муфта, уголок) или фитингом они вставляются в паяльник с двух сторон на соответствующие насадки. Затем их прижимают, пока экопластик не перекроет всю насадку, не доходя 2-3 мм до конца и в таком положении их нужно удерживать 5-6 секунд для хорошего прогрева. Затем детали резко снимаются и соединяются между собой, как это видно на фото и опять же удерживаются 5-6 секунд.

Полипропиленовые трубы режутся специальными ножницами (обычно идут в комплекте с паяльником), а крепятся на металлические кронштейны. Заметьте, что лучше использовать именно металлические консоли, а не пластиковые, так как смонтировать трубу на них легче и такое крепление, в отличие от пластмассы, имеет круговой захват.

Основные характеристики

Перед тем как купить эти коммуникационные приспособления, Вам нужно рассчитать, какими показателями должен обладать трубопровод. Система отопления из полипропиленовых труб имеет такие характеристики:

Высокое давление (от 10 атм);
Герметичность;
Гибкость.

Маркировка полипропиленовых труб поможет Вам сделать правильный выбор для того, чтобы организовать отопление, в ней указаны диаметры, коэффициенты и тип армоволокна

Внимание сразу нужно обратить на цифру, следующую за PN – это обозначение максимального давления в трубах при температуре от двадцати градусов. Большой популярностью пользуются трубы PN 25, PN 20, PN 16. При этом для обеспечения отопления небольшого одноэтажного здания можно купить трубы PN 10

Согласно ГОСТ, полипропиленовые трубы имеют свое уникальное обозначение для горячего и холодного водоснабжения. Если на Вашей коммуникации красная полоса – то она для отопления, если синяя – то, соответственно, для отвода холодной воды. Иногда на «теплых» трубах есть обозначение PPR. Такие трубопроводы могут работать в диапазоне от 10 до 90 градусов

При этом для обеспечения отопления небольшого одноэтажного здания можно купить трубы PN 10. Согласно ГОСТ, полипропиленовые трубы имеют свое уникальное обозначение для горячего и холодного водоснабжения. Если на Вашей коммуникации красная полоса – то она для отопления, если синяя – то, соответственно, для отвода холодной воды. Иногда на «теплых» трубах есть обозначение PPR. Такие трубопроводы могут работать в диапазоне от 10 до 90 градусов.

Фото: трубы для отопления

Помимо этого, производители обязаны в маркировке указать размер сечения, марку, номер партии и наименование компании. Общие характеристики полипропиленовых труб (могут изменяться в зависимости от марки), которыми обустраивается отопление:

Максимально допустимая температура до 150 градусов;
Плотность 0,8-0,9 грамм на кубический см;
Предел растяжения до 25 Ньютонов на мм, а предел прочности до 35;
Коэффициент теплового расширения – 0,15 мм;
Теплопроводность: около 0,24 Ватт/мС (DIN 52612, если покупаете DIN трубы);
Срок службы полипропиленовых труб для отопления – до 50 лет.

Чтобы правильно выбрать трубы из полипропилена, нужно обязательно проконсультироваться с мастером, каким термоволокном они должны быть укреплены. Этот показатель напрямую влияет на теплопроводность и долговечность коммуникации.

Пример маркировки полипропиленовых труб

Выбор достаточно большой, но при этом важно понимать: если Вы выберете не тот материал, то труба лопнет. Виды вставок для армирования:

Стекловолокно;
Лист алюминия, перфорированный лист, сплошное покрытие металлом изнутри.

Водяное снабжение холодной водой использует в основном стекловолокно. При этом, прослойка материала присутствует только в середине полипропиленовой трубы. Алюминий применяется для укрепления труб отопления. Его можно увидеть в середине трубы, снаружи и внутри.

При этом многие мастера советуют для отопления покупать трубы с алюминием. Они более долговечные, жесткие и лучше обеспечат герметичное соединение, чем армирование стекловолокном. Домашние мастера наиболее часто рекомендуют использовать коммуникации с алюминиевым армированием. Их проще подключить в стояк, к тому же они считаются самыми долговечными.

Однотрубная схема закрытого типа

Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.

Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.

Какие трубы лучше устанавливать

Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.

Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).

Все эти трубы обозначаются определённой маркировкой.

Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.

Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.

Расчет позволяет узнать:

расход теплоносителя всего контура отопления в кг/с;
потери напора в контуре;
потери напора от котла (насоса) до каждого регистра.

Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.

Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.

Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.
