Виды водопроводной задвижки: особенности маркировки и монтажа- обзор +видео

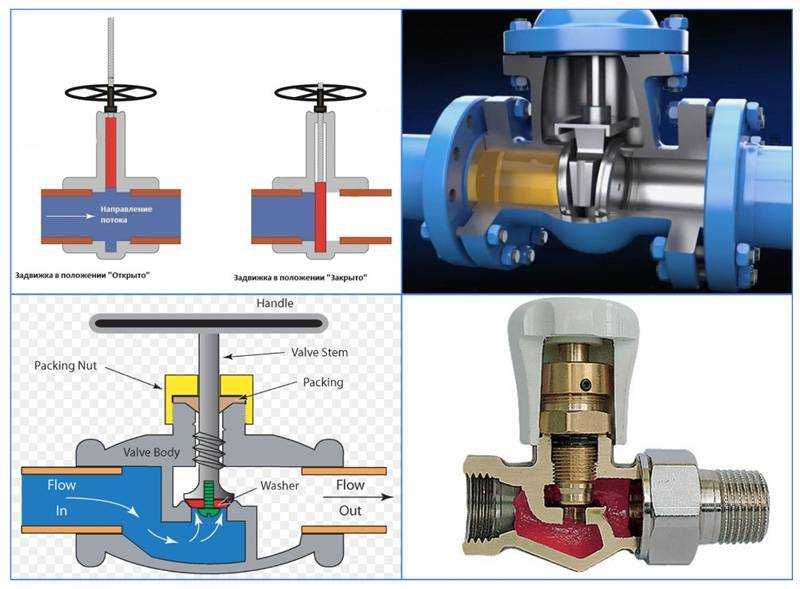

Что такое задвижки: назначение и основные конструктивные элементы

Задвижкой называют вид трубопроводной арматуры, предназначенной для перекрытия или регулирования потока вещества, проходящего по магистрали. Они могут работать в среде с газообразными, сыпучими, жидкими веществами различной вязкости и химической активности.

Основными конструктивными элементами в системе задвижки любой конструкции являются:

Корпус. Состоит из основной части и крышки, первая помещается непосредственно в магистраль, а вторая служит для крепления и управления перемещением запорного элемента. Корпус выполняют из металла: стальных сплавов, нержавейки, латуни, алюминия, ковкого чугуна, последний покрывают антикоррозионными слюдосодержащими красками или эпоксидными грунтовками.
Запор. Элемент (заслонка) имеет конструктивное исполнение в виде металлического клина, шибера, диска или гибкой трубы из эластичных материалов, для повышения герметичности металл иногда покрывают резиной (эластомер). При перемещении узел плотно входит в профильное седло, расположенное в корпусе, и герметично перекрывает канал.
Приводная система. Предназначена для управления перемещением заслонки в узле, представлена механическими конструкциями в виде маховика, перемещающегося на выдвижном или стационарном штоке, также используются пневматический, электрический и гидравлический приводы.

Рис. 2 Трубопроводные задвижки из стали – параметры по ГОСТ 9698-86

Наличие аналогов на строительных рынках

К аналогам продукции компании Hawle относится запорная аппаратура с обрезиненным клином, производимая:

Концерном AVK International A/S (Дания). В ассортимент входит запорная арматура ду 50 – 600 мм в короткой и длинной версии. В оснащение клиновых задвижек AVK может входить ручной штурвал, электрический привод(AUMA SA) или пневмопривод (FESTO). Для изготовления корпуса устройства используется высокопрочный чугун, на поверхности которого изнутри и снаружи наносится антикоррозийный полимерный состав. Материалом покрытия клина выбран EPDM. Предназначены для функционирования в системах с рабочим давлением 1,0 — 1,6 МПа и температурой содержимого вещества не выше +70 градусов.
Китайского производства под маркой IDRA. Их отличительными особенностями являются конструкция фторопластового сальника и более мелкий шаг резьбы шпинделя, благодаря которым ручной штурвал движется более плавно и без приложения значительных усилий. Максимально возможная температура содержимого вещества достигает 120ºС.
Немецкой компанией GROSS, специалисты которой для изготовления корпуса запорных устройств используют высокопрочный чугун с добавлением сфероидального графита (ВЧШГ). Благодаря улучшенным свойства этого сплава, чугунные задвижки бренда GROSS по механическим и эксплуатационным характеристикам значительно превосходят изделия из серого чугуна и успешно конкурируют со стальными моделями 30с41нж.

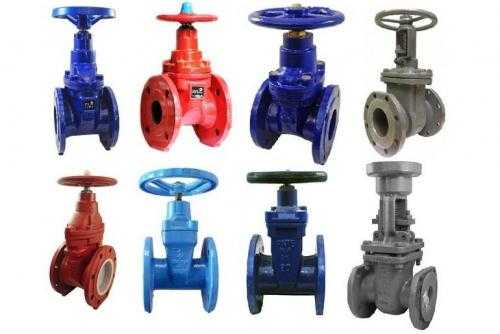

Неплохим качеством обладают и чугунные задвижки 30ч6бр с выдвижным шпинделем российского производства (DN 50÷150 – PN:1,6 Мпа и DN 200÷3000 – PN:1,0 Мпа).

Внимание! При монтаже задвижки этого типа необходимо дополнительно устанавливать магнитно — механический фильтр, осуществляющий очистку рабочей жидкости.. Смотреть видео:. Смотреть видео:

Смотреть видео:

Затвор

В чугунных задвижках в качестве уплотнителя клина применяется этилен-пропиленовый каучук (EPDM, VITON, Silicon). Тело клина отлито из чугуна GGG40/50. Для улучшения стойкости клина к коррозии, на его поверхность наносят слой никеля.

В стальной арматуре требования к клину и дискам выше, чем в чугунных изделиях. Поэтому их изготавливают из сталей, марки 25Л, 20ГЛ, или из сплавов, содержащих нержавеющие присадки хрома и никеля (для эксплуатации в тяжелых климатических условиях).

Наплавка на уплотнительных частях колец корпуса производится с применением коррозионно-стойкой проволоки:

07Х25Н13;
08Х21Н10Г6.

Так как наплавка происходит под высокой температурой (до 35000С), в наплавочной проволоке присутствуют определенные добавки, способствующие сохранению кристаллической решетки металлов.

Уплотнители клина наплавляются сталью 13Х25Т, либо 10Х17Т.

В этих сплавах присутствует никель, хром, титан и медь. За счет этих металлов наплавленные поверхности имеют отличную прочность, ударную вязкость, сопротивление к истиранию и коррозионную стойкость.

Сферы применения

Клиновые задвижки ставят в конце трубопровода и в зонах перекрытий движений среды, чтобы осуществлять аварийные и технические работы. Такие детали — с широким диапазоном диаметров и рабочего давления, так как они используются в различных системах трубопровода.

Задвижки, которые имеют клиновидные затворы упругого типа, предназначаются для скоростных потоков и могут работать со средой с высоким давлением. Они подходят для предприятий газовой и нефтяной промышленности. Кроме того, подобные типы изделий используют на химических предприятиях, имеющих линии по транспортировке агрессивных растворов.

В системах водоснабжения и теплоснабжения используется клиновидная задвижка разделительного типа. У таких изделий затвор имеет 2 части, чтобы площадь смещения увеличивалась. За счет этого компенсируется тепловое расширение. Подобные изделия используют еще на паровых линиях.

Производители и стоимость задвижек 30ч6бр

Перечень предприятий, поставляющих на отечественный рынок задвижку 30ч6бр, состоит из почти десятка наименований, основные заводы расположены в Украине и России, их названия:

Черняховский авторемонтный, Казанский арматурный, Свияжский арматурный, Ракитянский арматурный, Литейно-механический им. Гаджиева, Бийский котельный, Семеновский литейно-механический, АО Стахановмаш, Никопольский трубопроводной арматуры.

Также на рынке присутствует запорная арматура серии 30ч6бр китайского производства с более низкой или аналогичной стоимостью.

Цена задвижек 30ч6бр зависит от производителя и напрямую связана с размерными параметрами (условным диаметром Ду), напорными характеристиками и материалами изготовления изделий.

Рис. 8 Прайс лист на задвижки 30ч6бр 2021 г

Устройства фланцевых задвижек

Несмотря на простоту, фланцевые клиновые задвижки обладают высокой эффективностью в ряду запорной арматуры. В зависимости от запирающего элемента определяется вид клиновой задвижки. Задвижка фланцевая получила свое название из-за своего исполнения: по бокам её находятся фланцевые диски, которые сопрягаются с такими же дисками на трубе.

У фланцев на задвижке и на трубе, диаметр и отверстия должны строго соответствовать, иначе их не соединить. Между фланцами обязательно устанавливается прокладка из паронита, резины или резинового кольца в зависимости от среды, находящейся внутри трубы

Такое исполнение клиновой задвижки делает её быстросъемной, что немаловажно при ремонте. По устройству гайки клиновые изделия делятся на 2 категории: с выдвижной и неподвижной гайкой

По устройству гайки клиновые изделия делятся на 2 категории: с выдвижной и неподвижной гайкой.

То есть, в первом варианте, при открывании или закрывании вентиля гайка двигается поступательно. Во втором варианте гайка остается на месте, а выдвигается винт. Во второй категории клиновые задвижки занимают меньше места и их используют при движении нефтепродуктов и других жидкостей, не вызывающих коррозию металла. В основном используются клиновые изделия с выдвижной гайкой.

По методу закрывания устройства делятся на задвижки:

С ручным управлением. Закрытие вручную производится с помощью рукоятки или вентиля;
С автоматизированным управлением. При таком закрывании используются, в основном электродвигатели с редуктором, и включаются они через пульт оператором. Гидравлические и пневматические приводы применяются реже, ввиду дополнительного подвода труб, приборов и пр.

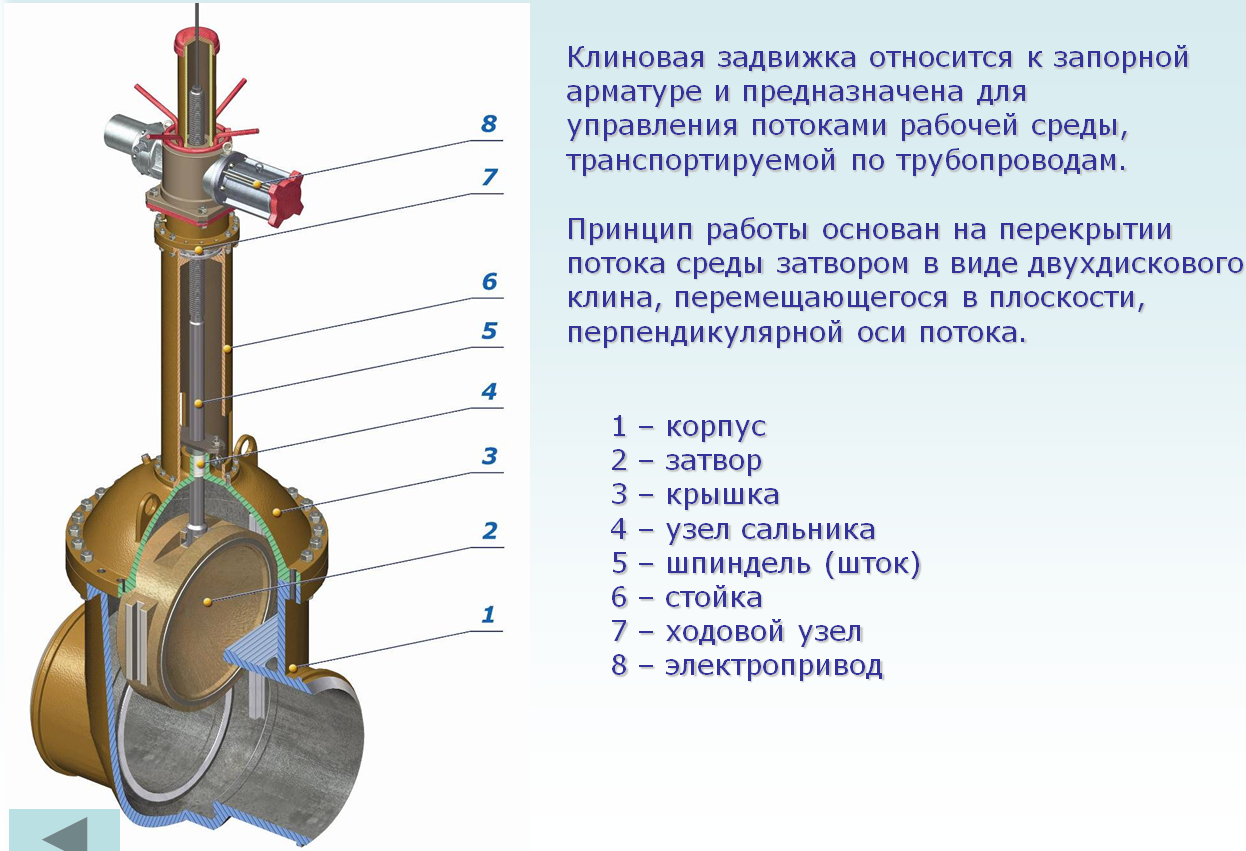

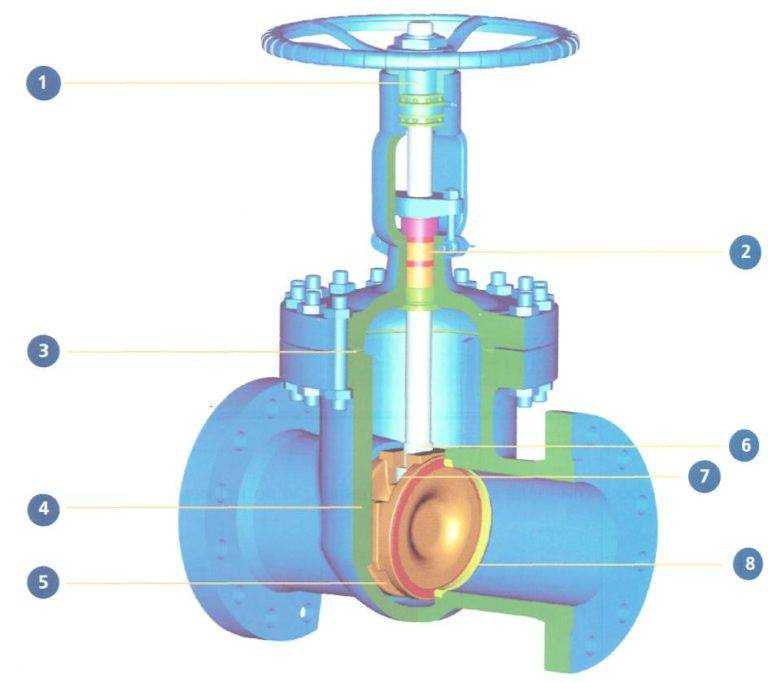

Задвижка в разрезе с описанием. Разновидности клиновых задвижек

В зависимости от особенности конструкции задвижки и компоновки, выделяют разные типы запорной арматуры.

Шиберная – иначе называется ножевой . Запирающее устройство представляет собой плоскую пластину между двух фланцев. Применимо для сред с наполнением и примесями (например, канализационных стоков). При этом герметичное отсечение потока не обеспечивается, но при изготовлении шибера в виде ножа допустимо измельчение примесей в рабочей среде.

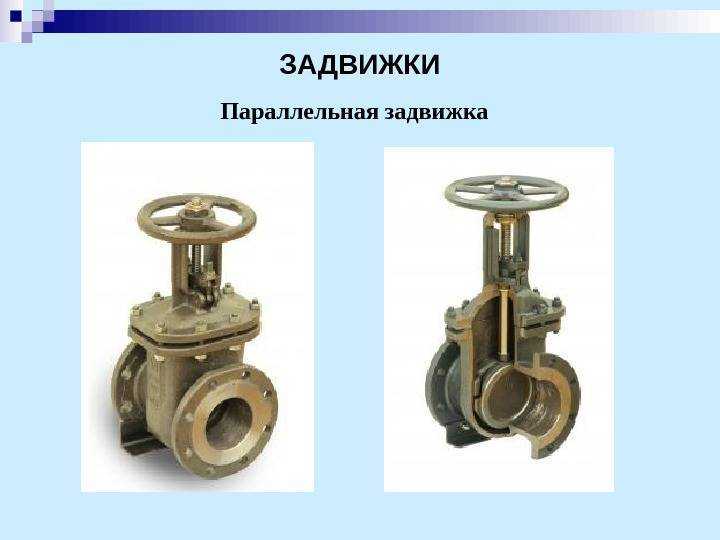

Задвижка параллельная с выдвижным шпинделем – разновидность клиновой. Между двумя седлами вклинивается не одна деталь, а две – плоские диски, разжимаемые малым клином. Благодаря плотному прилеганию к уплотнителям седел, соединение становится герметичным.
Клиновая – принцип работы тот же, что и у параллельной, но к седлам прижимается единая деталь – обрезиненный клин.
Шланговые – этот механизм условно относится к задвижкам, поскольку в нем нет седел. Металлические детали конструкции изолированы от рабочей среды шлангом из специально резины. Для перекрытия потока шланг пережимается штоком (шпинделем).

По материалу корпуса задвижки разделяют на:

чугунная – литые;
стальные (25-Л2, Ст3, 12Х18Н9ТЛ) – литые и штампосварные (сварка заготовок, изготовленных из листа путем штамповки);
алюминиевые (сплавы на основе алюминия) – литые.

Кроме перечисленных металлов для уплотнительных колец применяется фторопласт, латунь, уплотнения клина и шланг в шланговых задвижках изготавливают из специальной резины. Свойства резины подбираются соответственно рабочим условиям трубопровода. Задвижка клиновая латунная – вариант для слабо нагруженных коммуникаций.

По типу управления:

при помощи электрического привода , пневмо- или гидропривода;
ручное – для вращения штока применяется маховик (штурвал).

Как уже говорилось, при ручном управлении возможно два варианта движения рабочего органа – вверх-вниз (шток), вверх-вниз с вращением (шпиндель). При этом клин (диски, шибер) закреплены на шпинделе так, чтобы осуществлять только поступательное движение. В автоматизированных устройствах обеспечение вращения не рационально, поэтому используется конструкция со штоком.

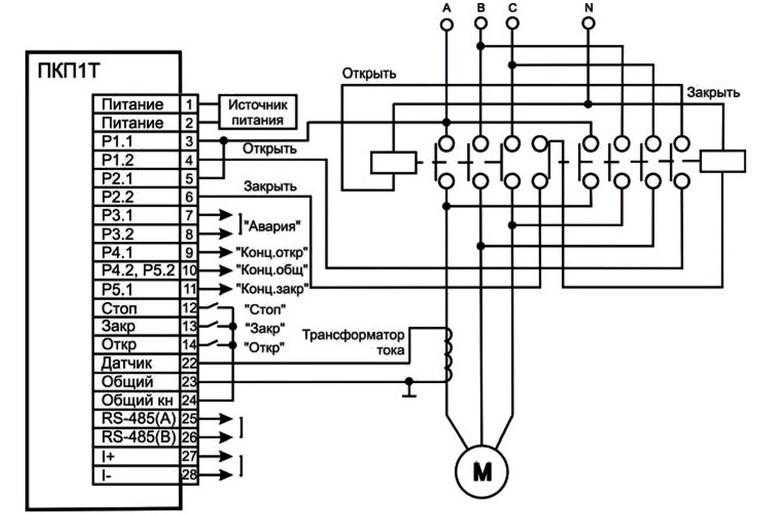

Схема автоматического режима

Автоматическая схема управления задвижкой происходит без вмешательства в процесс оператора. Чтобы включить этот режим, перемещают переключатель 1ПУ в положение «Автомат». Также нужно передвинуть тумблер ВК во включенное положение. Выключатель 1ВБ нужно выключить, а 2ВБ — включить.

Команда подается в зависимости от величин параметров при помощи замыкания контактов 1РК или 2РК. Сигнал включает реле 1РП или 2РП. После этого магнитные пускатели получают соответствующую команду. Они выполняют либо полное открытие, либо полное закрытие задвижки. Контролируют команды благодаря загоранию ламп ЛО, ЛЗ.

В схему включен переключатель коррекции момента. Для обозначения действия применяется световая индикация. В некоторых моделях предусмотрен термовыключатель для защиты от перегрева. Они дополнительно оснащаются системой автоматического сброса. Ее следует подсоединить, чтобы сохранить гарантию на аппаратуру.

Типы трубопроводной арматуры

Несмотря на многообразие видов устройств, относящихся к арматуре трубопроводных систем, специалисты выделяют их четыре основных типа. Отнесение арматуры к тому или иному типу осуществляется с учетом конструкционных особенностей оборудования. Они могут выражаться в направленности движения запирающего/регулирующего элемента по отношению к направлению перемещения транспортируемого вещества.

Задвижка
отличается перпендикулярным движением запирающего/регулирующего элемента относительно оси движения жидкости или газа по трубопроводной системе.
Клапан
– это тип устройств с запирающим/регулирующим элементом, который может перемещаться параллельно оси движения, транспортируемого по трубопроводной системе вещества. Специалисты рекомендуют избегать названия «вентиль» в отношении арматуры этого типа, так этот термин может иметь несколько неоднозначных трактовок.
В кране запирающий/регулирующий элемент
вращается вокруг своей оси, совершая при этом поступательные перемещения. Рабочий элемент оборудования кранового типа имеет форму тела вращения и может перемещаться под разным углом к направлению оси перемещения рабочей среды.
В дисковом затворе запирающий/регулирующий элемент
совершает вращение вокруг оси, расположенной под определенным углом к оси направления потока вещества, которое транспортируется по трубопроводной системе. Отличие арматуры этого типа заключается в рабочем элементе, имеющем форму диска.

Все вышеперечисленные типы арматуры могут быть структурированы по отдельным составляющим. К примеру, по форме седел и затворов различают клиновые и параллельные задвижки (они имеют выдвижной либо невыдвижной шток/шпиндель).

В зависимости от формы, которую имеют затворы, трубопроводная арматура типа клапана также разделяется на несколько разновидностей. Существуют затворы тарельчатые и игольчатые (имеют конусную форму). Встречаются также одно- или двухседельные клапаны.

Трубопроводная арматура типа крана по форме рабочего элемента может быть конусной, шаровой и цилиндрической.

Разные типы арматуры имеют свои преимущественные характеристики и определенные недочеты. В зависимости от таких характеристик устройства арматура каждого типа имеет свою сферу применения.

Для устройств типа задвижки отличительными параметрами являются:

значительная строительная высота (расстояние от горизонтальной оси трубопроводной системы до верха шпинделя (штока/привода) в состоянии полного открытия устройства);
малая строительная длина (расстояние от одной наружной торцевой присоединительной плоскости до другой);
малое гидравлическое сопротивление;
значительное усилие на привод затвора;
медленное срабатывание;
повышенный износ поверхности седел при использовании в трубопроводах, транспортирующих жидкости с высоким уровнем загрязнения.

Нужно отметить, что задвижки более предпочтительны при использовании в качестве запорной арматуры.

Наиболее распространенным типом трубопроводной арматуры являются клапаны. Их отличительные характеристики выглядят следующим образом:

небольшая строительная высота;
значительная строительная длина;
быстрое срабатывание;
большое гидравлическое сопротивление с высоким уровнем герметизации.

Клапаны используют во многих устройствах регулирующего вида.

В арматуре кранового типа сочетаются характеристики присущие клапанам (строительная высота и скорость срабатывания) и задвижкам (небольшая строительная длина).

Для дисковых затворов характерными признаками являются:

небольшая строительная высота;
малая строительная длина;
небольшое усилие на затворный привод;
быстрое срабатывание;
невысокие параметры гидравлического сопротивления.

Монтаж запорной арматуры в системах водоснабжения

Установка задвижки в магистральный трубопровод промышленного назначения проводится квалифицированными специалистами, при этом наиболее часто используется соединение элементов друг с другом с помощью фланцев. При проведении работ в водопроводной магистрали действуют, соблюдая следующие особенности установки:

Съем запорной арматуры водопровода проводят только при отсутствии рабочей жидкости в системе, при необходимости трубы в местах соединений защищают от грязи, окалины, известкового налета.
Перед монтажом запорной арматуры проверяют качество фланцев — фланцевая шайба не должна иметь трещин, царапин, выемок и прочих дефектов.
Запорная арматура водопровода размещается на строго прямолинейной части магистрали и ровных участках земной поверхности — это позволяет избежать чрезмерных напряжений в местах изгибов и перекосов, вызывающих протечки. При монтаже тяжелых узлов используют дополнительные жесткие опоры.
При эксплуатации не допускается прилагать чрезмерное усилие к маховикам, посредством которых приводятся в действие запорные заслонки — это может привести к поломкам и трещинам.
Монтаж следует проводить с обвязкой мягким стропом, избегая крепления за шток или штурвал и стараясь не повредить защитное покрытие — это приводит к преждевременной коррозии. Падение с высоты и механические удары недопустимы.

Рис. 13 Способы монтажа и настройки запорных устройств

Перед выбором запорной арматуры необходимо учитывать ее характеристики в соответствии с ГОСТ — наиболее высокими параметрами обладают стальные промышленные изделия. Для бытового использования подходят задвижные узлы для трубопроводов из цветных металлов — они имеют небольшие размеры условного прохода и доступный монтаж с помощью резьбовых муфт.

Монтаж запорной арматуры в системах водоснабжения

Съем запорной арматуры водопровода проводят только при отсутствии рабочей жидкости в системе, при необходимости трубы в местах соединений защищают от грязи, окалины, известкового налета.
Перед монтажом запорной арматуры проверяют качество фланцев – фланцевая шайба не должна иметь трещин, царапин, выемок и прочих дефектов.
Запорная арматура водопровода размещается на строго прямолинейной части магистрали и ровных участках земной поверхности – это позволяет избежать чрезмерных напряжений в местах изгибов и перекосов, вызывающих протечки. При монтаже тяжелых узлов используют дополнительные жесткие опоры.
При эксплуатации не допускается прилагать чрезмерное усилие к маховикам, посредством которых приводятся в действие запорные заслонки – это может привести к поломкам и трещинам.
Монтаж следует проводить с обвязкой мягким стропом, избегая крепления за шток или штурвал и стараясь не повредить защитное покрытие – это приводит к преждевременной коррозии. Падение с высоты и механические удары недопустимы.

Рис. 13 Способы монтажа и настройки запорных устройств

Перед выбором запорной арматуры необходимо учитывать ее характеристики в соответствии с ГОСТ – наиболее высокими параметрами обладают стальные промышленные изделия. Для бытового использования подходят задвижные узлы для трубопроводов из цветных металлов – они имеют небольшие размеры условного прохода и доступный монтаж с помощью резьбовых муфт.

Виды трубопроводных задвижек по конструкции затвора

Клиновые задвижки

Этот тип трубопроводной арматуры имеет запорный элемент в форме клина, расположенный между двумя наклонными поверхностями. Принцип работы простой — клин перемещается перпендикулярно оси шпинделя, перекрывая поток рабочей среды. Различают несколько типов заслонок по жесткости клина: с жестким, обрезиненным, двусторонним и с упругим клином.

Изделия с жестким клином обладают простой конструкцией, высокой надежностью и герметичностью. Однако, запорный клиновый узел требует тщательной подгонки клина и уплотнений, в противном случае будет нарушена герметичность. Клин установлен на шпиндель с помощью шарниров. Во время работы он перемещается по направляющим корпуса. Это позволяет применять подобные изделия при повышенных перепадах давления. Основной недостаток — опасность заклинивания системы из-за перепада температуры, быстрый износ уплотнений, усложненный ремонт.
Двухдисковые клиновые задвижки имеют в своей конструкции два диска, размещенных под углом и соединенных разжимным элементом. Это обеспечивает самовыравнивание узла при примыкании к седлам, устраняет вероятность заклинивания и обеспечивает повышенную герметичность. Такие задвижки отличаются более сложной конструкцией и высокой стоимостью. Однако, их рабочий ресурс существенно выше, износ уплотнений ниже, а для закрытия прохода среды не требуется применять усилий. Двухклиновые задвижки имеют выдвижной шпиндель, оснащаются кольцевыми уплотнениями для более высокой герметизации Ду.
Задвижки с упругим клином являются разновидностью двухдисковой модели. У них имеется разделенный надвое привод, в который помещен деформируемый пружинящий элемент. Благодаря подобной конструкции уплотнения могут перемещаться под углом друг к другу, что повышает герметичность контакта с седлом. Такая арматура не требует подгонки, не заклинивает в процессе работы при температурных перепадах. Однако, клин быстро изнашивается.

Шиберные задвижки

Этот тип арматуры имеет параллельное расположение дискового затвора и седла. Запорный узел работает следующим образом: шиберный механизм опускается, надежно перекрывая условный проход под воздействием давления. Это самый простой вид задвижек, используемый в системах, где не требуется высокая герметичность. Отлично показывает себя в канализационных трубопроводах, пульпопроводах. Легко обслуживается и ремонтируется.

Шланговые задвижки

Этот тип арматуры используется реже всего в трубопроводах с малым Ду. Сфера использования — пульпопроводы и системы с обилием примесей, шлама. У них необычная конструкция запорного узла, в которой нет уплотнительных седел. Сам элемент затвора представляет собой гибкий шланг, пережимаемый с помощью штока. Шланговые задвижки отличаются стойкостью к коррозии, могут применяться для переноса вязкой и химически агрессивной среды.

Применение клиновых задвижек

Клиновые аксессуары имеют небольшое гидравлическое сопротивление, это позволяет использовать их в магистральных трубопроводах, имеющих большую скорость передвижения рабочей среды. В основном оптимально использование клиновых элементов в трубопроводах, не перемещающих агрессивные среды.

обязательно соблюдение важного требования: перекачиваемые продукты должны быть нейтральны к материалам, из которых изготовлена конструкция задвижек, точнее, к тем частям, которые соприкасаются с потоком качающегося продукта;
температура, при которой могут нормально выполнять свою функцию подобные изделия, может быть разной: от -40 и до +40°С и от -60 и до +60°С.

Задвижки с электроприводом

Электропривод позволяет выполнять частичное или полное замыкание потока достаточно быстро. Именно поэтому системы с электроприводом пользуются наибольшей популярностью и применяются гораздо чаще.

Разновидности арматуры запорного типа

Различают следующие типы запорной трубопроводной арматуры:

краны;
вентили (клапаны);
задвижки;
заслонки.

Классификация кранов

Запорные краны преимущественно предназначены для бытовых трубопроводов с малым давлением.

Устройство запорной арматуры-крана следующее:

корпус;
запорный элемент;
рукоять;
набор уплотнительных прокладок.

Элементы, входящие в состав запорного крана

Классификация устройств может быть произведена по нескольким признакам:

типу запорного элемента;
методу установки.

Элементом, перекрывающим поток проходящей среды, может быть:

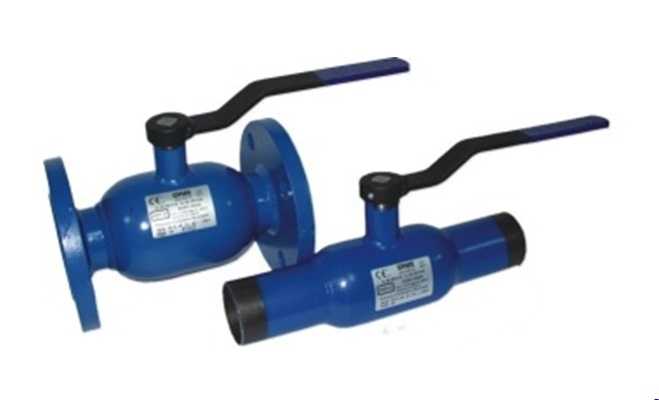

шар. В соответствие с этим кран носит название шаровой (рисунок выше);
конус в виде пробки (пробковый кран).

Запорный кран пробкового вида

Крепиться к трубопроводу краны могут:

муфтовым способом. Фиксирующие гайки наворачиваются на подготовленную на трубе резьбу;

Кран, устанавливаемый на резьбу

фланцевым способом. В качестве фиксирующих элементов выступают фланцы, соединяемые между собой болтами;
методом сварки.

Устройства, устанавливаемые на фланцы и методом сварки

Каждый кран имеет свое условное обозначение. На маркировке, нанесенной на корпус устройства, в обязательном порядке отражаются:

диаметр условного прохода (DN);
условное давление, на которое рассчитано устройство (РN);
материал, примененный для изготовления крана;
предприятие-изготовитель;
дополнительные справочные материалы (дата изготовления, номер партии и так далее).

Условные обозначения основных параметров крана

Если знать маркировку, то всегда можно самостоятельно подобрать запорное устройство.

Использование вентилей

Запорный клапан (вентиль) состоит из корпуса с двумя концами для крепления устройства и седла, перекрываемого затвором.

Клапан для перекрытия трубопровода

Основная отличительная особенность вентиля от крана – это высокий класс герметичности, что позволяет использовать устройство на газопроводах.

Клапан, как и кран, может присоединяться к трубопроводу при помощи муфт, фланцев или сварки.

Выпускаются вентили, приводимые в действие:

маховиком (ручное управление);
электроприводом (электронное управление), в том числе и с помощью дистанционного пульта управления.

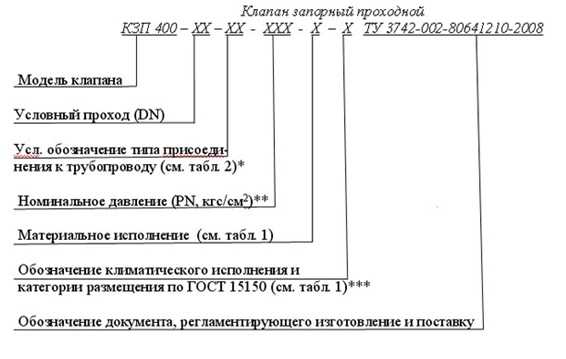

Маркировка запорной арматуры – вентиля также содержит:

условное обозначение модели устройства;
проход;
обозначение типа присоединения к трубопроводу;
давление;
материал исполнения;
климатическое исполнение;
документ, на основании которого вентиль изготовлен.

Обозначение параметров вентиля

Предназначение и разновидности задвижек

Наиболее часто используемым элементом любых трубопроводов является задвижка. Устройство представляет собой корпус и крышку, между которыми располагается затвор.

Простейший вид запорной арматуры

Назначение запорной арматуры – задвижки – любые трубопроводы, диаметр которых варьируется от 15 мм до 2000 мм.

Преимуществами устройства, по сравнению с другими видами запорной арматуры, являются:

простота обслуживания и конструкции;
небольшие размеры;
малое сопротивление.

Задвижки могут изготавливаться из следующих материалов:

стали;
чугуна;
цветных металлов и сплавов из них.

Управление задвижками происходит:

ручным способом (вращением рукояти);
электроприводом;
гидроприводом.

Задвижки с электроприводом или гидроприводом преимущественно устанавливаются на промышленные трубопроводы.

Обозначение запорной арматуры (задвижки) определяет:

вид и наименование устройства;
условный рабочий диаметр;
максимальное давление в системе;
тип привода;
положение устройства в рабочем состоянии;
категорию размещения;
климатическое исполнение;
тип соединения устройства с трубопроводом.

Обозначение параметров задвижки

Назначение заслонок

Запорным элементов в заслонке является диск, который вращается вокруг оси.

Разновидность запорной арматуры для трубопровода

Заслонки преимущественно используются на трубопроводах, имеющих большой диаметр и находящихся под небольшим давлением, так как класс герметичности устройства достаточно низкий.

Заслонка может управляться:

маховиком, приводящим в действие ось вращения (ручное управление);
гидроприводом;
электроприводом.

В большинстве случаев корпус запорного устройства изготавливается из чугуна, а поворотный диск – из стали.

Устанавливаются заслонки:

методом сварки;
фланцевыми крепежами.

Заслонки могут использоваться в трубопроводах с химическими жидкостями и канализационных системах. Для водоснабжения или отопления практически не применяются.

Марка запорной арматуры – задвижки, а так же номер партии, диаметр, давление и область определения обозначаются на корпусе устройства аналогично ранее приведенным схемам.

Класс герметичности

Перед тем, как купить партию задвижек, надо выбрать требуемый класс герметичности затвора. На заводах этот параметр определяется опытными (приемо-сдаточными) испытаниями на специальных установках.

Порядок проведения испытаний и класс герметичности определяются ГОСТом 9544-2015. Согласно этому документу, задвижки испытываются жидкостью или газом.

Если задвижка будет устанавливаться в магистраль для транспортировки жидких и неопасных веществ – испытания можно проводить жидкостью (вода, керосин).
При монтаже на трубопроводы, в которых рабочая среда газ или опасное химическое вещество – испытания проводятся только газом (воздухом, азотом).
В каждом определенном случае, по договоренности между заводом и заказчиком, испытания могут проводиться жидкостью и газом, только газом или только жидкостью.

Требования к испытаниям для жидкости и газа разные. Так, при подаче в патрубок воды, ее давление повышается до отметки PN, указанной в паспорте на задвижку, и увеличивается на 10%. В таком состоянии задвижку выдерживают некоторое время и измеряют объем утечки.

Время начала измерения утечки после установившегося давления для каждой задвижки разное.

1. При DN до 50мм время выдержки составляет 1 минуту.

2. DN от 65мм до 150мм – 2 минуты.

3. Для DN от 200мм и более – 3 минуты.

Эти нормы применяются при испытаниях как водой, так и воздухом. Для воздуха давление в системе доводится до 0,6 МПа вне зависимости от диаметра прохода.

Выпускаемая арматура может иметь класс герметичности от А до G. Класс A является самым высоким и присваивается арматуре, у которой полностью отсутствуют утечки в затворе.

Условия хранения запорной арматуры и ее монтаж

Если запорная арматура для трубопроводов укомплектована резиновыми уплотнителями или является шаровым краном, ее хранят в приоткрытом состоянии.

Запорная арматура с металлическими прокладками хранится исключительно в закрытом виде, для того чтобы не допустить попадания мелкого механического мусора. Задвижки до их установки должны находиться в закрытом сухом помещении, без сквозняков и доступа света.

Монтаж запорной арматуры проводится путем осуществления последовательных технологических процессов. Высокое качество сборки, долговечная и бесперебойная работа достигается при произведении установки квалифицированными мастерами с внушительным стажем работы в данной области.

Для каждого вида детали есть свои правила, которые учреждают заводы по производству запорной арматуры с целью выполнения их при установке:

Дисковые поворотные затворы монтируются с открытием диска на 25%. Повреждение прокладки не должно возникнуть, если оставить достаточное расстояние между фланцами одинаковых диаметров. Все гайки следует закручивать постепенно, а между самим корпусом и фланцами нет необходимости в установке еще одной прокладки. Обратные клапаны должны иметь одинаковые диаметры с ответными фланцами. Строго контролируется монтажное расстояние между клапанами, правильность направления потока, режим пульсации. Шиберные ножевые задвижки в первую очередь требуют проверки индикатора положения. Во время монтажных работ соблюдается направленность потока и необходимое расположение ножевых задвижек. После проведения гидростатического испытания вести наблюдение на предмет протечек и подрегулировать при надобности болтами. Шаровой обратный клапан требует повышенного внимания в условиях минимальных давлений и горизонтальном монтаже. Чтобы эффективно противодействовать перепадам давления в системе, возможен монтаж шара с перекосом направления. Одностворчатый обратный клапан опускается между фланцами крючком, который при нахождении затворки перпендикулярно трубопроводу целесообразно располагать вертикально. Двухстворчатый обратный клапан не подходит для установки при уменьшающемся потоке

Перед установкой в обязательном порядке проверить функционирование пружин

Шаровой кран никогда не фиксируется с помощью тисков и нуждается в осторожности при закрутке соединений. Нежелательно вмешиваться в строение неиспользованной запорной арматуры, так как каждый кран проходит на производстве испытания сжатым воздухом и водой для обеспечения гарантии правильной сборки всех частей крана

Дата: 25 сентября 2021
