Как выбрать коллектор для теплого пола?
Схема коллекторной стабилизации.
Подобная конструкция должна выбираться, исходя из того, какое количество денежных средств возможно потратить на ее сооружение. Кроме того, есть параметр, который обязательно следует соблюдать. Подобным параметром является количество выходов на коллекторе. Данное число будет зависеть от того, какое количество труб нужно подключать к коллекторной конструкции.
Правильно произвести абсолютно точный расчет количества петель получается не во всех случаях. По площади помещения они отличаются друг от друга. В некоторых из помещений может понадобиться монтаж двух петель. Приблизительный расчет количества подобных элементов можно выполнить, исходя из того, что на 1 м² приходится 6,5 м/п трубы. Полученное значение нужно умножить на площадь отапливаемого помещения. Число, которое получилось в итоге, следует сравнить с существующими длинами труб в бухте. Следует заметить, что в некоторых случаях целесообразнее всего сделать несколько петель, чтобы не осталось много лишней трубы от бухты. Можно взять коллектор на один контур больше, а лишний — заглушить.
Особенности монтажа и укладки
От качества подготовки поверхности чернового пола во многом будет зависеть эффективность и безопасность работы всей системы. Немаловажная роль в долговечности и надёжности элементов пола отведена качеству соединительных труб и шлангов. Качественные комплектующие всегда стоили не дёшево и в данном случае, например, цена на шланг для теплого пола довольно существенная, а максимальная длина трубы для теплого пола может измеряться сотнями метров, что довольно таки чувствительно для бюджета.
Разобрать основные этапы монтажа тёплого пола лучше всего по пунктам:
- очистка черновых полов от неровностей и выступов, особенно качественная, если планируется монтировать теплый пол под наливной пол в помещении;
- укладка гидроизоляционной плёнки толщиной от ста микрон;
- по периметру помещения укладывается демпферная полоса из вспененного полиэтилена;
- в зависимости от расчетного требуемого коэффициента теплоизоляции настилают пенополистирол необходимой толщины;
- поверх укладывается армирующая металлическая сетка с ячейкой 100*100 либо 150*150 мм. к которой впоследствии крепится шланг для теплого пола – точнее МП – труба, а при наличии свободных средств — нержавеющая гофрированная труба для теплого пола;
- далее всё это заливается бетонной смесью для образования стяжки.
Впоследствии на стяжку монтируется чистовой пол, которым в идеале является керамическая плитка или наливной пол, а как самый худший вариант в плане теплопередачи и эффективности обогрева – это деревянный пол. При современном развитии технологий и наличии определённых навыков и соответствующего инструмента, монтаж водяного пола вполне можно выполнить самостоятельно.
3 этап – подбор оборудования и материалов
Система электрический теплый пол включает в себя:
- нагревательный кабель;
- провода соединительные;
- регулятор, датчик температуры;
- система защиты (устройства защитного отключения);
- кабель для заземления (медный);
- прочий материал: крепления, дюбель-гвоздь, демпферная лента,
мел (для разметки).
Инструмент для работы используется стандартный: молоток,
зубило, перфоратор, ножницы по металлу, рулетка, отвертки.
Виды нагревательного кабеля для теплого пола
Выбор нагревательного кабеля имеет определяющее значение,
поэтому следует знать, что для монтажа используются такие его виды:
резистивный кабель. Нагревательным элементом выступает жила,
отличающаяся повышенным сопротивлением. Благодаря этому сопротивлению, ток,
движущийся по кабелю, преобразуется в тепловую энергию;
саморегулирующийся кабель. В этом случае обогрев происходит
за счет полимерной матрицы. Особенность саморегулирующего кабеля заключается в
том, что исключен перегрев. Такой вид кабеля отличает высокая стоимость, но и
более длинный период эксплуатации.
Плюсы и минусы теплого пола
Каждая из перечисленных разновидностей систем теплого пола имеют свои сильные и слабые стороны.
Укладка по матам с бобышками
Из преимуществ электрического отопления можно отметить следующее:
- Простой монтаж, который не требует наличия особых навыков и дорогостоящих профессиональных инструментов.
- Для функционирования системы нет необходимости приобретать и монтировать дополнительное оборудование – достаточно только подключить пол к электричеству.
- При монтаже электропола поверх стяжки ремонтные работы происходят быстро путем замены поврежденного участка.
- В случае поломки не происходит особых осложнений, как, например, с водяным полом.
К недостаткам электрического пола относится следующее:
Высокую стоимость электроэнергии, что делает не рентабельным применением такой системы в качестве единственного источника тепла.
Эффективность и безопасность эксплуатации такого пола существенно снижается при наличии нестабильного напряжения или некачественной проводки.
Важно правильно произвести укладку кабеля и соблюсти радиус его изгиба, особенно если он будет заливаться стяжкой. В противном случае провод вырвет сам себя и потребуется ремонт.
Укладка электрического кабельного пола в стяжку под плитку
Из положительных качеств водяного теплого пола отмечают следующее:
- Надежность и долговечность эксплуатации (до 50 лет).
- Водяной теплоноситель абсолютно безвреден для человека и окружающей среды.
- Относится к экономичному способу обогрева дома, особенно большой площади.
Из минусов водяного пола отмечают следующее:
- Так как для правильной циркуляции системы необходимо устанавливать дополнительное оборудование, то такую работу лучше доверить профессиональным рабочим с большим опытом.
- В случае использования некачественного оборудования возможны протечки.
- Настройка работы системы и ее балансировка являются более сложными, чем для других разновидностей.
Фиксация труб к армирующей сетке
Из положительных качеств системы «теплый пол» отмечают следующее:
- Повышение уровня комфорта проживания.
- Равномерный прогрев помещения.
- Возможность уменьшения мощности работы радиаторов отопления и, как следствие, экономия семейного бюджета.
- Возможность отказаться от радиаторов, которые портят эстетичный внешний вид помещения.
- Даже зимой по такому полу можно ходить босиком, не боясь простудиться. Особенно это актуально для семей с маленькими детьми.
- Интенсивность работы системы можно регулировать самостоятельно при необходимости вовсе отключать ее.
Радиаторы отопления
Батареи отопления также отличаются своими плюсами и минусами. Основным преимуществом является доступность радиаторов, разнообразие моделей и их невысокая стоимость. Одним из основных минусов является горизонтальное расположение батареи и, как результат, нерациональное распределение тепла. Отсюда следует, что с помощью теплого пола прогрев помещения происходит более равномерно.
Стоимость эксплуатации обоих систем отопления примерно одинаков, но монтаж радиаторов будет стоить меньше. Наиболее оптимальным будет совмещение двух разновидностей отопительных систем.
Классификация нагревательных элементов
В зависимости от нагревательного элемента тёплые полы подразделяют на несколько видов, каждый из которых имеет свои особенности монтажа.
Таблица 1. Разновидности теплых полов
| Свойства | Водяной теплый пол | Инфракрасный теплый пол | Кабельный теплый пол |
|---|---|---|---|
| Тип нагревательного элемента | Трубы с горячей водой | ИК-пленка, ик-стержни | Кабель |
| Срок установки | От 4-5 дней | 1 день | 1 день |
| Применение | Пол | Пол, потолок, стены. | Пол |
| Ремонт | При повреждении отдельного участка вся система выходит из строя | Ремонту подлежат только дефектные сегменты, остальная система работает | При повреждении отдельного участка вся система выходит из строя |
| Техническое обслуживание | Требуется | Не требуется | Не требуется |
| Зонирование | Невозможно | Возможно | Возможно |
| Стоимость установки | Большие затраты на монтаж, низкие эксплуатационные затраты | Большие затраты на оборудование, низкие эксплуатационные | Относительно недорогой монтаж, большие затраты на электроэнергию |
| Возможность использования в многоэтажных домах | Нет | Да | Да |
| Срок службы | До 50 лет | До 15 лет | До 25 лет |
Как работает теплый водяной пол
Чтобы тепло передавалось от горячей трубы в помещение, следует снизу разместить подложку из теплоизоляции, а сверху – материал с высокой теплопроводностью. Помещение будет обогреваться лишь в том случае, когда выделение тепла превышает его потери. Чем больше между ними разница, тем эффективнее работает система теплого пола.
Теплый пол выполняется в виде бетонной плиты с вмонтированным в нее водяным контуром, по которому циркулирует теплоноситель. Он подается из системы отопления и возвращается.
Теплый водяной пол в стяжке
Таким образом, теплый пол выполняется в виде горизонтального радиатора, расположенного в стяжке с теплоизолирующей прослойкой поверх плиты перекрытия.
Теплоноситель, в качестве которого обычно применяется вода, перекачивается насосом по водяным контурам. Его подогрев производится в котле: газовом, электрическим и т.д. Контуры укладываются в пол и состоят из прямых и обратных трубопроводов. Распределение подогретой воды производится коллектором, расположенным между котлом и теплым полом.
Температура воды после котла составляет 90С. В коллекторе установлен смесительный узел, снижающий ее до 30-50С. Тепло от труб передается через бетонную стяжку полу, а затем – воздуху, который поднимается к потолку. Обогрев происходит по большой площади, и тепло распределяется по всему объему помещения.
Водяной теплый пол
Монтаж теплого водяного пола в ванной заключается в прокладке труб, по которым будет циркулировать нагретая вода. Следует предостеречь от использования обычных металлопластиковых и ПНВ труб. Трубы используются только специальные, предназначенные для этой цели. Уровень комфорта и экономичность системы отопления в квартире зависит от того, каким образом выполнена укладка обогревающих элементов. Само собой разумеется, что нет необходимости греть пол под сантехническими приборами – ванной, душевой кабинкой и так далее. Достаточно нагреватели установить именно там, где предполагается ходить или стоять.
Радиаторы и теплый пол
Трубы водяного отопления в комнате прокладываются таким образом, чтобы между ними оставался промежуток 10-20 см.
В том случае, когда горячая вода треба заходит в одном месте помещения, а выходит на значительном расстоянии, то разница температур может достигать больших значений. Выходы труб необходимо делать с учетом удобства подключения к существующей системе водяного отопления и установки регулирующей арматуры. Весьма удобно установить специальный кран с встроенным терморегулятором.
Примечание
Для удобства прокладывания труб можно воспользоваться специальными креплениями. Они выполнены в виде полос металла, на которых имеются клипсы для крепежа труб.
Прежде, чем приступать к дальнейшим работам, герметичность трубопроводов нужно испытать на отсутствие протечек. Сделать это можно своими руками, накачав в систему отопления воду под давлением, несколько большим, чем максимальное давление во время работы.
Укладка пола завершается является выполнением закрепляющей стяжки поверх трубопроводов. Лучшим вариантом при выполнении работ своими руками будет использование специальных смесей, но можно применить и обычный цементно-песчаный раствор (без щебня!). Толщину стяжки нужно делать не более 5 см. Для уменьшения вероятности растрескивания и отслоения керамической плитки, в раствор можно добавить асбоволокно.
https://youtube.com/watch?v=3d08pGYjrRA%3F
Укладка плитки на пол в ванной комнате может выполняться только после полного высыхания стяжки. До этого момента производство отделочных работ не допускается. Однако эксплуатацию теплого пола разрешается начинать не ранее, чем через 3 недели – именно за этот срок бетон набирает максимальную прочность и стабилизирует свои характеристики.
Монтаж электро-водяного тёплого пола
Конкретный набор инструментов, необходимый для укладки электрического жидкостного пола будет зависеть от того, какие операции нужно осуществлять и к какому способу укладки вы прибегнете. Исходя из способа монтажа для работы необходимо подготовить:
- трубки электро-водяного пола;
- пенополистирольные листы;
- раствор из цемента и песка;
- дрель;
- гипсоволоконные листы;
- утеплитель;
- саморезы/дюбели-зонты;
- водонепроницаемую подложку.
Монтаж теплого электро-водяного пола
Последовательность работ по укладке жидкостно-электрического тёплого пола будет следующей:
- Первое, что необходимо сделать — это осуществить подготовку. Вам нужно замерить площадь основания и подготовить все нужные материалы. Для того, чтобы процесс работы был более удобным, лучше нарисовать план будущей разводки труб. Это необходимо для того, чтобы не пришлось укладывать кабель под недвижимые крупные объекты, т.к. это нецелесообразно. Также необходимо рассчитать шаг укладки кабеля. Чаще всего, шаг укладки электро-водяного теплого пола составляет примерно 20 см. Это расстояние можно регулировать, поскольку в такой системе обогрева более короткий шаг не даст абсолютно никакого результата, но и делать его более длинным (более 30 см) тоже не стоит.
- Следующий этап — устройство теплоизоляции пола. Выполнить ее можно двумя способами: производя укладку пенополистирольных листов с последующим закреплением их на основании посредством дюбелей-зонтов или же можно поместить на поверхность лавсановый металлизированный материал. Какому способу отдать предпочтение, вы решаете сами.
- Затем нужно армировать основание. Для этого поверхность нужно укрепить при помощи армированной сетки. В случае, если к армированию прибегали при черновой стяжке, то сетку укладывать нужно поверх кабеля.
- Переходим к укладке кабеля. Класть его нужно змейкой или улиткой. В процессе укладки его нужно сразу фиксировать и закреплять при помощи пластмассовых хомутов на арматурной сетке. Это необходимо для того, чтобы в процессе заливки раствора он остался в исходном положении. В участках, где кабель сгибается, надо сделать более частое крепление.
- Монтаж распределительной коробки, которая будет нужна для ремонта. Корпус коробки необходимо приподнять так, чтобы ее крышка располагалась на уровне поверхности будущей стяжки. Затем коробку нужно хорошо зафиксировать на одном месте и обклеить гидроизоляционным материалом, который необходим для защиты от попадания воды при заливке раствора. После этого в нее нужно завести два окончания уложенной трубки.
- На следующем этапе нужно подключать электропитание. К аноду и катоду присоединяется провод, который будет тянуться к источнику питания и регулятору.
- Далее нужно проверить — работает ли система. Нужно замерить сопротивление изоляции нагревательного кабеля и проверить соответствуют ли ее значения тем показателям, которые записаны в инструкции.
- Далее переходим к заливке стяжки. После того, как трубы будут проложены, а система протестирована, надо проставить маячки и залить раствор из цемента и песка. По периметру площади заливки нужно уложить демпферную ленту, которая в случае расширения стяжки снизит нагрузку на межкомнатные перегородки.
- Устройство чистового напольного настила. После полного высыхания стяжки можно осуществлять укладку напольного покрытия. Для этого вы можете воспользоваться такими материалами как: керамогранит, кафель, природный камень, линолеум.
- Если вы не можете выполнить стяжку, то можно прибегнуть к другим способам монтажа теплого пола, например, полистирольная система.
Возможно вам будет интересно узнать, как правильно залить стяжку.
В таком случае для теплоизоляции лучше применять минеральную вату. Укладывать ее нужно пластами на уложенные крестообразно деревянные балки, играющие роль каркаса. Затем по всей площади устилаются полистирольные плиты, непосредственно в которые монтируются пластины, распределяющие тепло.
https://youtube.com/watch?v=wC80vvRfFUA
Плюсы и минусы
При выборе лучшей модели тёплого пола для дома, следует сравнивать все положительные и отрицательные стороны каждой системы.
Ремонт квартиры своими руками. Сравнение теплых полов.
Водяной теплый пол
Основное преимущество водяного тёплого пола в сравнении с электрическим, особенно при укладке в частном деревянном доме — пожаробезопасность. Также, стоит отметить, что гидрополы пригодны для установки в помещениях любой влажности: бани, бассейны, ванной комнате.
К недостаткам данного типа можно отнести более сложный монтаж. Произвести установку своими руками, не имея строительного опыта не просто.
Кроме того, так как в основном укладка труб осуществляется под бетонную стяжку, то при повреждении трубопровода, определить место протекания и устранить неполадки очень сложно.
Не маловажное значение в комнатах с невысокими потолками играет толщина «пирога» пола, у водяной конструкции она внушительная. Сложность возникает и при выборе мощности насоса, а также его правильной установке. Если мощность подобрана не верно, то при его работе возможно снижение общего давления в системе
Если мощность подобрана не верно, то при его работе возможно снижение общего давления в системе
Сложность возникает и при выборе мощности насоса, а также его правильной установке. Если мощность подобрана не верно, то при его работе возможно снижение общего давления в системе.
Важно! С одной стороны, наличие высокой температуры в водяном полу означает лучший обогрев помещение, но с другой — понижает влажность воздуха, что не очень хорошо для здоровья человека. Ещё, один немаловажный момент, который усложняет процесс установки водяного пола, при подключении к центральному отоплению — получение разрешения на проведения данных работ. Ещё, один немаловажный момент, который усложняет процесс установки водяного пола, при подключении к центральному отоплению — получение разрешения на проведения данных работ
Ещё, один немаловажный момент, который усложняет процесс установки водяного пола, при подключении к центральному отоплению — получение разрешения на проведения данных работ.
Электрические теплые полы
Основные преимущества укладки электрического контура в частном доме:
- лёгкий монтаж — не требуется специальное оборудование;
- доступна регулировка температуры в отдельно взятом помещении;
- при поломке, нет необходимости демонтировать всю стяжку, достаточно освободить место неисправности;
- в случае с матами или плёнкой, если на каком-то участке произошёл сбой в работе, то вся конструкция продолжает функционировать;
- повышенная надёжность.
Кроме того, отдельные модели данного типа полов (ИК плёнка), могут использоваться как мобильный обогреватель, что очень удобно, при применении устройства в качестве дополнительного отопительного источника.
Стоит заметить, что электрические системы в отличие от водяных, имеют меньшую толщину «пирога». Их, возможно, укладывать в слой плиточного клея, а ИК плёнку прямо под половое покрытие.
Главный недостаток электрических полов — высокие расходы на оплату электроэнергии. Помимо этого, отмечается риск в плане пожаробезопасности, хотя он минимален. Не стоит забывать, и о проблемах при отсутствии электрической энергии, ведёт работа пола, зависит от неё.
Что касается матов и плёночных полов, то при их наличии под половым покрытием возникает сложность в расстановке мебели, так как на них тяжёлые предметы не устанавливаются. Требуется предварительно продумать интерьер и схему размещения нагревательных элементов.
Предлагаем подробнее ознакомиться с устройством электрополов, какие бывают виды, схемы и как произвести монтаж своими руками.

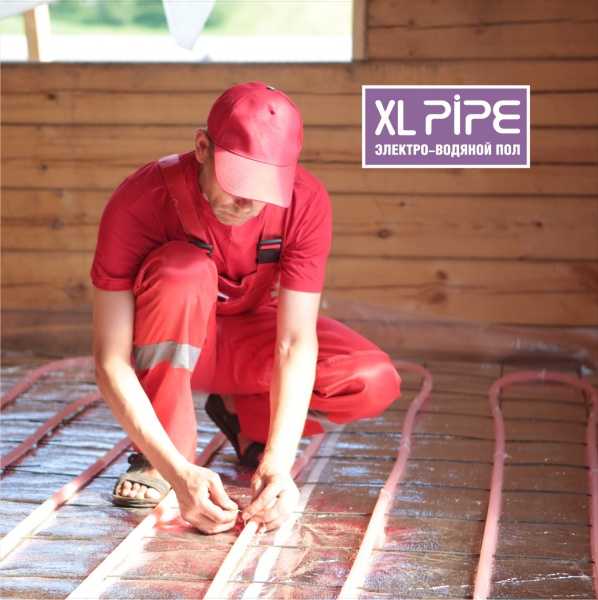

XL Pipe: устройство и принцип работы
Устроен тёплый пол xl pipe следующим образом. Ёмкостью для теплоносителя является система толстостенных полиэтиленовых трубок диаметром в 20 мм. Теплоносителем в данном случае является антифриз (определённой марки). В трубках проложен семижильный электрический кабель из хромоникелевого сплава, закрытый тефлоновым изолятором.
Труба герметично запаяна с двух концов. То есть в циркуляции у теплоносителя нет необходимости. Прогревается вся система очень быстро и максимально равномерно.
Энергопотребление системы теплых полов xl pipe составляет 14, 5 ватт/м2.
Одно из достоинств XL Pipe — сверху на покрытие, где они смонтированы, можно ставить мебель. Вреда тяжёлые предметы не принесут, так как монтаж производят под пяти сантиметровую цементную стяжку.
Трубы укладывают по специальной схеме. Для регулировки температуры устанавливают терморегулятор и температурный датчик. Они подключаются здесь так же как для других тёплых полов. Однако терморегулятор нужен специальный, который подходит именно для жидкостных тёплых полов.
Виды теплых полов
Характеристики Unimat
Коротко рассмотрим характеристики инфракрасного стержневого пола Unimat. Вот фото из инструкции:
Инфракрасный стержневой теплый пол Unimat. Технические характеристики
- Пиковая (максимальная) потребляемая мощность 116 Вт на погонный метр – это если включить регулятор на максимум. Ну, или просто воткнуть нагревательный мат напрямую в розетку. Как видно, при нагреве потребляемая мощность будет понижаться. Подозреваю, что если оставить пол включенным, то он разогреется до 70 или 80 градусов, потребляемая мощность понизится до 60-70 Вт, и он перестанет дальше нагреваться. То есть, в отличие от кабельного пола, этот пол самостоятельно исключает перегрев.
- Потребление на погонный метр – 24 Вт. Тут, видимо, речь идет об оптимальной средней температуре. Если шаг между стержнями 0,1 м, то на 1 метре – 10 стержней. Значит, каждый стержень в среднем потребляет 2,4 Вт. Не путать с пиковым потреблением! Пиковое будет 116/10=11,6 Вт.
- Ширина термомата (то есть, длина стержней) фиксирована – 0,83 м.
- Максимальная длина матов, соединенных последовательно – 25 м. Посчитаем. 1 метр потребляет в пике 116 Вт, значит, 25 метров – 2900 Вт, это ток более 13 А. Учитывая, что минимальное сечение кабеля для подключения – 1,5 мм2, понятно, почему производитель перестраховался.
- Доля ИК лучей в спектре – 90%. Видимо, остальные составляющие лежат в электромагнитном спектре.
- Длина ИК волны средняя, благоприятная для тела. В этом я не разбираюсь. И как это измерить и проверить – не представляю.
Далее – комплектность саморегулирующегося пола:
Теплый пол Unimat. Комплектность
Как видно, можно купить по разной цене разную длину мата, отличие также будет в длине провода для подключения и количестве прибамбасов. Кстати, вот и они:
Комплекты для соединения и изоляции термоматов Unimat
Подробнее, как это применяется, напишу в разделе про монтаж.
Таблица потребляемой мощности:
Потребляемая мощность в зависимости от длины
Видно, что (кроме первого значения), мощности совпадают с пиковой потребляемой мощностью, указанной в технических характеристиках.
Потребляемая мощность в зависимости от длины и сечение провода
Последняя таблица по выбору сечения провода вообще непонятно для чего дана. Ведь максимальная мощность – 2900 Вт, ток 13 А. Следовательно, с этим полом применяется провод сечением 1,5 мм2, толще не имеет смысла.
Сфера применения
Жидкостная система обогрева пола является новым многофункциональным отопительным оборудованием. Использовать устройство такого типа можно как единственный источник тепла, как для частных жилых домов, так и для квартир.
Исключением становится только паркет, и пробковый пол. Использовать их не рекомендуется в связи с низкой теплоотдачей материала. Древесное покрытие может в процессе эксплуатации теплого пола рассыхаться. Также таких систем обогрева не желательно применять синтетические покрытия, такие как ковролин. При нагреве материал выделяет в воздух вредные вещества, которые могут стать причиной аллергических реакций.
Разновидности системы. Устройство и принцип действия
Сегодня на рынке отопительного оборудования в сегменте напольное отопление, представлены две модели:
- продукция корейской компании Daewoo Enertec, теплые водяные электрические полы XL Pipe (X-L Pipe);
- изделие корейской компании Caleo, капиллярный теплый электрический пол UNIMAT AQUA.
Последний вариант имеет отечественные аналоги, которые выпускаются по лицензии на российских предприятиях.
И первая отопительная система, и вторая имеют некоторые различия в конструкции и в принципе действия нагревательных элементов, хотя все остальное, и монтаж и принцип действия абсолютно одинаковые.
Теплые электро водяные полы XL Pipe
Рассмотрим в чем же особенность конструкции отопительной системы, с использованием электричества. Для первого знакомства возьмем отопительную систему, электро водяные теплые полы XL Pipe (X-L Pipe). Новинка в данном случае – это сама структура нагревательного элемента. В основу полиэтиленовой трубы (стенки толщиной 20 мм), на всю длину уложен греющий кабель. Принципиально то, что это не простой кабель, а сплетенные никель — хромовые нити, заключенные в тефлоновую оболочку. Все остальное внутреннее пространство пластиковой трубы заполнено жидким теплоносителем, который находится в статическом состоянии. Труба представляет собой герметично запаянный единый контур.
Очевидно, что в данном случае вам не нужен ни насос, ни коллектор. На рисунке – схеме наглядно показаны внутреннее строение нагревательного контура, внешний вид пластиковой трубы и примерная схема укладки электро водяного пола марки XL Pipe.
Теплоносителем в данном случае выступает антифриз, поэтому система правильно должна называться — электро жидкостный теплый пол. Используя тепловую энергию от нагрева электрического элемента, теплоноситель равномерно нагревается по всей длине отопительного контура.
Принцип действия системы внутрипольного подогрева в данном случае основан на взаимодействии нагревательного элемента с датчиками контроля температуры. Термостат является для любой отопительной системы одним из основных приборов, поэтому в данном случае без него не обойтись.
Электро водяной теплый пол действует по следующему принципу:
- Первое – включение в работу. Питание обеспечивает нагрев электрического кабеля, который в свою очередь нагревает окружающий его теплоноситель.
- Второе — расширение нагретого теплоносителя. За счет того, что объем жидкости небольшой, а мощность кабеля большая, нагрев происходит интенсивно.
- Третье – увеличение объема нагретой жидкости, создавая тем самым повышенное давление внутри пластиковой трубы (пузырьковое кипение).
- Четвертое – быстрый выход теплого пола на рабочие режимы нагрева.
Здесь немного стоит сказать о затратах на работу электрического элемента, связанную с нагревом теплоносителя. Энергопотребление в данном случае составляет 14,4 -15Вт на кв. метр теплого пола, что существенно ниже, чем требуется при работе обычных электрических полов. За счет жидкостного теплоносителя, даже отключенный теплый пол остывает в два, в три раза медленнее, чем кабельная система подогрева.
Капиллярный теплый электрический пол
Монтаж такой системы отопления лучше осуществлять через подключение УЗО и оборудовав весь комплекс автоматом.
Эта система комбинированного обогрева пола рассчитана на отопление небольших по площади помещений. Допускается монтаж системы в комнатах площадь которых не превышает 20 м2.
Преимущества капиллярной системы обогрева следующие:
- широкий функционал нагревательного блока;
- наличие режима антизамерзания;
- автоматический контроль температуры нагрева теплоносителя в зависимости от температуры внутри помещения;
- регулировка мощности нагревательного прибора в диапазоне 0,1 – 2,4 КВт.
- наличие таймера.
Водяной или электрический пол: какой лучше?
Почему люди до сих пор спорят, какой пол лучше – работающий на воде или на электричестве? Все дело в том, что эти технологии подогрева отличаются друг от друга особенностями монтажа, имеют определенные недостатки и достоинства. И выбор не всегда удается сделать легко.
Особенности водяных полов
Это довольно сложная в отношении установки система, которая работает на таком теплоносителе, как горяча вода. Преимуществом водяного подогрева является то, что данный вид довольно экономен в процессе эксплуатации.
Главный недостаток – сложность и некоторые особенности монтажа. Например, водяной теплый пол не во всех случаях разрешается подключать к системе центрального отопления – для этого необходимо получить разрешение у управляющей компании. В частном доме понадобится установка котла для нагрева воды, что также связанно с особенностями работы этого типа системы нагрева. Сам котел может в зависимости от вида занимать довольно много места в доме, это тоже нужно учитывать при выборе данной системы подогрева.
Также для монтажа системы водяного нагрева теплого пола придется провести большую подготовительную работу. Стоит помнить, что перед вводом в эксплуатацию такого пола цементная стяжка должна хорошо просохнуть.
Схема подключения водяного теплого пола к котлу
Особенности электрических полов
Эта система подогрева работает, как нетрудно догадаться, на основе электроэнергии. Тепло, выделяемое специальными кабелями или матами, передается непосредственно финишному напольному покрытию, за счет чего пол становится тактильно приятным, уютным и теплым.
Схема подключения теплого электрического пола
Главное отличие от водяного пола заключается в том, что в этом случае нагрев поверхности происходит всегда одинаково, в то время как вода курсирует по трубам постоянно и до момента очередного подогрева успевает остыть. Это одновременно и достоинство, и недостаток данного типа подогрева.
Электрополы подразделяются на пленочные и кабельные. Первый укладывается на поверхность стяжки непосредственно под отделочное покрытие, второй, аналогично водяному полу, заливается стяжкой из цемента.
Устанавливаем инфракрасный пленочный теплый пол под ламинат
С помощью и того, и другого типа подогрева полов можно легко оборудовать подогрев в любом доме. Однако выбирать между ними всегда сложно. Но технологии на месте не стоят, и сейчас в продаже есть электро-водяной пол, который совмещает в себе плюсы обоих видов.
