Гофра из нержавейки для устройства дымохода: правила выбора и установки

Функции дымоходов под камины и печи

Не вдаваясь в подробности, можно сказать, что печной дымоход предназначен только лишь для выведения в атмосферу едких продуктов сгорания, которые образуются при сгорании любого топлива. Но на самом деле дымовой канал – это полноценная часть отопительного устройства. Без дымохода невозможна работа ни печи или котла, ни газового оборудования.

Работоспособность автономного обогревательного прибора зависит от того, какое количество кислорода попадает в его топку. Неверно утверждать, что чем больше кислорода будет поступать к устройству, тем лучше оно будет работать: воздуха должно быть строго определенное количество. И переизбыток, и недостаток кислорода способен привести к потере мощности оборудования, его нестабильной работе или повышенному расходу топлива.

Принцип работы дымохода можно описать следующим образом:

  • по большому счету, каждый дымоход – это часть закольцованной системы;
  • после прохождения через дымовую трубу отработанные едкие газы выводятся в открытый воздух. За счет этого в приемной части печи или котла происходит разряжение, и в дымовой рукав запускается чистый воздух из атмосферы;
  • поступивший в дымоход кислород сгорает, нагревается и снова удаляется из системы наружу. Так происходит до тех пор, пока в топке печи не исчерпывается топливо.

Если неправильно выбрать размер дымохода для камина или использовать дымовую трубу, совершенно не подходящую по другим характеристикам данному типу отопительного прибора, цикл циркуляции нарушается. Это приводит к нежелательным моментам, таким как:

  • перерасход топлива;
  • заброс угарных газов, опасных для жизнедеятельности, в жилое помещение;
  • высокая вероятность возникновения пожара от выброса искр;
  • малопродуктивная работа отопительного агрегата;
  • неэффективное сгорание топлива.

Дымоход обеспечивает тягу, от которой зависит процесс горения топлива

Как выбрать дымоход из нержавейки

Выбор дымохода из нержавейки

Качественный дымоход – это естественное следствие правильно сделанного выбора. Поэтому обязательно опирайтесь на ключевые критерии, которые помогут не ошибиться при покупке изделия.

Тип отопительного оборудования и дымоход

Запомните, что дымоход должен подбираться строго в соответствии с отопительной системой дома. Для некоторых достаточно отведения дыма, а другие требуют и параллельного обеспечения подачи кислорода.

Вид отопителя

В среднем температура дыма достигает 500 градусов тепла. Этот фактор во многом зависит от вида отопителя и его технологичности. Чем выше температура дыма, тем толще и надёжнее должна быть труба. В противном случае она будет деформироваться и вполне вероятно, пропускать опасные газы внутрь помещения.

Конструкция, толщина стенки

По конструкции дымоходы делят на:

  • прямоточные;
  • коаксиальные.

Первые удобны и просты в монтаже. Они идеально подходят для печей и твердотопливных котлов. К тому же такие дымоходы не требуют дополнительного обслуживания.

Коаксиальные системы обеспечивают выход наружу продуктов горения и приток кислорода, необходимого для горения. Часто такие дымоходы комплектуются дополнительными элементами.

Оптимальная толщина стенок – 1 см. Если температурная нагрузка будет выше, то стоит позаботиться о более надёжных стенках.

Ассортимент

Если посмотреть на фото дымоходов, сделанных из нержавейки и представленных в продаже, то можно растеряться от разнообразия изделий. Но именно широкий ассортимент позволяет покупателям самостоятельно собрать эффективную системы дымоотведения:

  • прямые трубы – бывают длиной до метра;
  • отводы в 45 и 90 градусов – необходимы при отклонении от вертикали;
  • сборник для конденсата – необходим, чтобы собрать жидкость, образовавшуюся при остывании дыма;
  • соединительные тройники;
  • ревизионный элемент – позволяет определить уровень скопления сажи;
  • проходка – защищает трубы от излишнего нагрева, а следовательно, снижает риск возникновения пожара;
  • колпак/искрогаситель – эти элементы относятся к дополнительным.

Основные преимущества гибких труб из нержавейки

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости при разном радиусе изгибания, что не влечет за собой сужение потока и не приводит к деформированию изделия. Более того, после разгибания труба не искривляется, а приобретает свой первоначальный ровный вид. Монтаж гофрированной трубы из нержавеющей стали не требует особых усилий и организации дополнительных манипуляций с привлечением гибочной оснастки. В процессе работ понадобятся только фитинги для соединения деталей и специальные крепежи.

Монтаж гофрированной трубы из нержавеющей стали не требует особых усилий

Кроме того, нержавеющая сталь трубы обеспечивает высокую степень износостойкости. Изделия можно эксплуатировать в широком температурном диапазоне. При этом минимальный показатель равен -50 °С, что позволяет пропускать через них вещества с низкой температурой, например, жидкий азот. Верхняя температурная отметка может достигать 150 °С.

Гофрированные трубы из стали ценят также за способность выдерживать большие перепады давления. В среднем предельный показатель изделия достигает 50 атмосфер, а специальные экземпляры трубки из нержавейки способны выдержать нагрузку, равную 210 атмосферам.

Таким образом, гофротрубы обладают такими преимуществами:

  • прочностью и долговечностью;
  • гибкостью;
  • устойчивостью к перепадам давления и температуры;
  • нержавеющая сталь трубы препятствует коррозии, если избегать воздействия агрессивных веществ;
  • не требуют спецобслуживания, поэтому их можно монтировать внутри стен и полов;
  • не нуждаются в очистке, так как внутри не образуются отложения.

Гофрированные трубы из стали также ценят за способность выдерживать большие перепады давления

Перечень недостатков гофрированной гибкой трубы

Кроме перечисленных технических характеристик, стоит упомянуть об удобстве транспортировки, хранения, установки конструкций, а также о достоинствах трубы в процессе эксплуатации, что заключается в экологической безопасности, устойчивости к воздействиям грызунов, появлению грибка и плесени. При этом не стоит забывать и о слабых местах, которые имеются у этого универсального и практичного изделия, основные из них следующие:

Ввиду небольшой толщины стенок трубы возникает риск появления повреждений в тех местах, где вероятны сильные удары

Поэтому в целях предосторожности иногда следует монтировать защитный кожух. Высокая степень теплоотдачи, характерная для гофрированной нержавеющей трубы, для отопления будет плюсом, а вот в местах теплоподачи потребуется монтаж теплоизоляции с целью сбережения тепловой энергии

Гофрированную поверхность достаточно сложно чистить, поэтому простая губка или ткань здесь не подойдет – делать это нужно с помощью специальной щетки. Гофра нержавейка, несмотря на все свои антикоррозийные свойства, все же может быть неустойчивой к воздействию ряда веществ, а также подвергаться электрохимической коррозии, поэтому во время ее установки в таких местах необходимо использовать нейтрализующие экраны. С целью защиты от блуждающего тока стоит предусмотреть заземление и вмонтировать диэлектрические прокладки. У гофротруб внешний вид не очень привлекательный, в связи с чем их желательно спрятать за отделкой на стенах, а радиаторы следует покрывать декоративными панелями.

Ввиду небольшой толщины стенок трубы возникает риск появления повреждений в тех местах, где вероятны сильные удары

Монтаж труб

Прежде чем осуществлять монтаж гофрированного дымохода необходимо приготовить весь материал и инструменты. В их число входят:

  • непосредственно сама гофра необходимого сечения и длины;
  • металлические кронштейны;
  • металлический скотч;

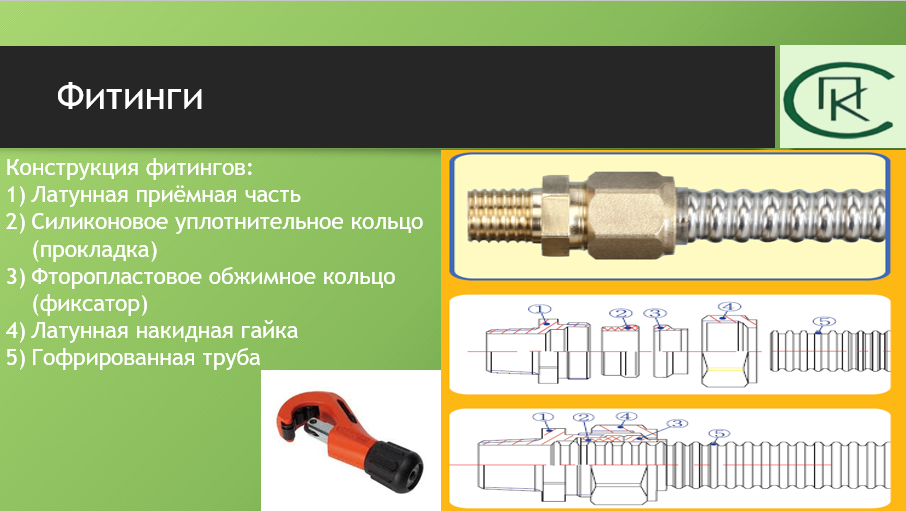

  • адаптеры;
  • резиновые уплотнители;
  • роликовый труборез или болгарка.

Несмотря на простоту монтажа гофры для дымохода, ее установка требует соблюдение определенных правил. Ведь она служит каналом вывода угарных газов, образующихся при горении.

  1. Диаметр трубы должен соответствовать диаметру выходного отверстия прибора отопления.
  2. При переходе между этажами необходимо использовать пожаробезопасный футляр.
  3. Крепление должно производиться герметично. Все детали плотно соединяются между собой, зазоры недопустимы.
  4. В жилых помещениях проводить дымоходы нельзя. Также запрещается выводить эти каналы на закрытые лоджии или балконы.
  5. При проведении трубы через стефны или потолок обязательно устанавливается фартук из металлической пластины, уложенной на лист асбеста.
  6. В том случае если стена или потолок выполнены из пожаробезопасных материалов расстояние между их поверхностями и трубой должно быть не менее 5 см. При использовании в строительстве дома горючих материалов этот параметр увеличивается до 25 см. Допускается расстояние в 10 см, но в этом случае поверхность стены должна быть изолирована стальной пластиной, уложенной на лист асбеста трехмиллиметровой толщины. При этом она должна выступать за края трубы на 15 см.
  7. Устанавливать зонт на дымоходе газового отопительного прибора запрещается.
  8. Не допускается провисания гофры.

Начинается монтаж с присоединения гофрированной конструкции к выходному каналу прибора отопления с помощью резиновых уплотнителей. Ее кромка должна быть ровной без заусениц.

Металлическими кронштейнами гофра крепится к стене в вертикальном положении. Между собой элементы закрепляются металлическим скотчем. При разном диаметре труб во время соединения применяются специальные адаптеры.

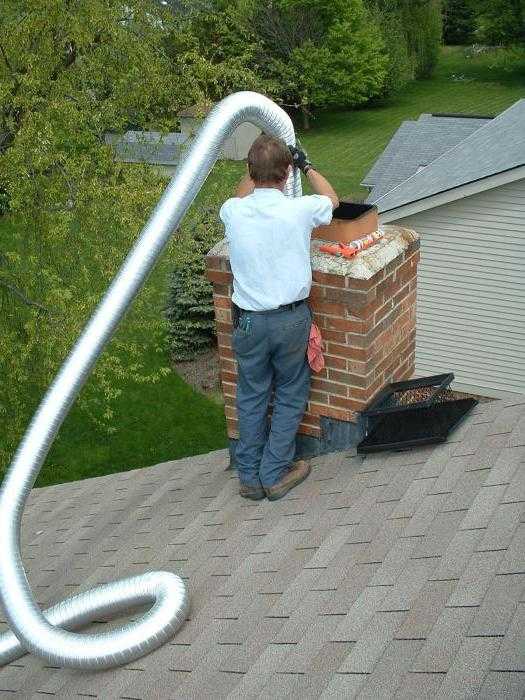

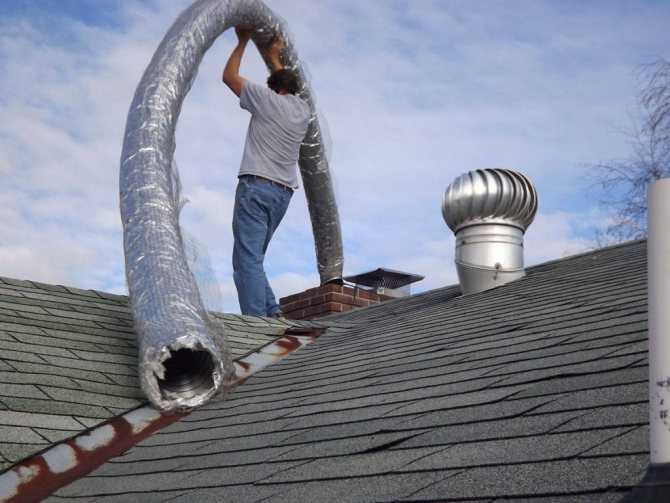

В том случае, если гофра выводится в уже готовый кирпичный дымоход, в стене выполняется отверстие по диаметру трубы.

Один конец ее присоединяется непосредственно к отопительному прибору, другой выводится в стену с изгибом. Вокруг гофры необходимо выполнить металлический фартук.

Основные характеристики гофротруб

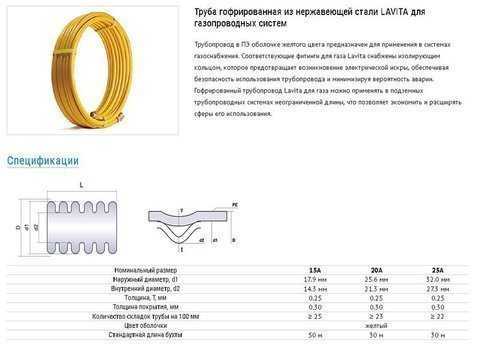

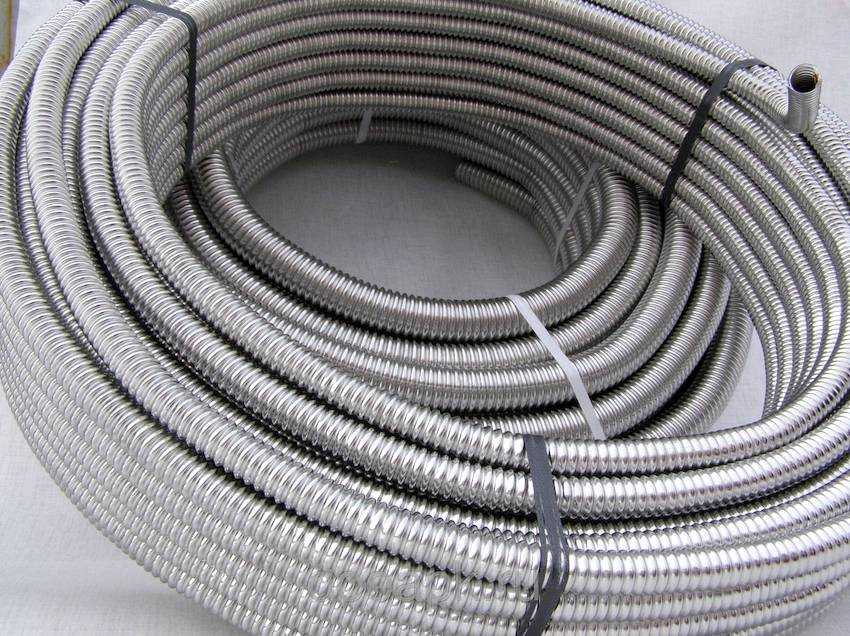

Гофра-нержавейка для дымоходов имеет круглое сечение. Стандартная ее длина во многих случаях позволяет получить дымоотводный канал без лишних стыков.

Гофрированная труба очень гибкая, ей можно придать любую форму без специальных уголков и отводов

Нержавеющая сталь – основной материал для изготовления гофрированных дымоотводов. Она прочна, обладает антикоррозионными свойствами и жаропрочна, что увеличивает срок службы изделий. Во время растопки котла либо печи внутри канала происходит образование конденсата, содержащего некоторое количество H2SO4 (серная кислота), выводящая из строя многие дымоходы из иных материалов. Поэтому данный вид труб применяют чаще прочих.

Конструкция трубы из нержавейки увеличивает механическую прочность всего канала за счет компенсации (до 50%) линейного расширения начального размера трубы при воздействии температур и вибраций.

Немаловажной при выборе вида труб для дымохода является возможность принятия ими разной формы и конфигурации. Гофра позволяет проводить ремонт и устанавливать ее в канал, имеющий большое количество изгибов. При покупке гофрированной трубы необходимо проверить ее на наличие механических повреждений или перегибов, чтобы при монтаже не возникло проблем

При покупке гофрированной трубы необходимо проверить ее на наличие механических повреждений или перегибов, чтобы при монтаже не возникло проблем.

Сфера применения гофрированной трубы-нержавейки

Гофрированные трубы отличаются своей универсальностью, поэтому их широко используют в монтаже как централизованного, так и автономного водообеспечения и отопления. Такое возможно благодаря свойствам нержавеющей стали выдерживать большое давление, хотя стенки имеют максимальную толщину 0,3 мм.

С помощью гибких гофротруб можно реализовать систему любой сложности

Гофра отлично переносит высокие температуры, при воздействии которых она не деформируется. В этом плане гофротрубы выигрывают у аналогов из полипропилена и металлопластика. Поэтому гофрированная труба для отопления и проводки горячей воды подходит как нельзя лучше. В морозных условиях такое изделие из нержавеющей стали не страдает при сжатии и расширении материала, поэтому замерзание и размораживание не влияют на его гибкость. Гибкость материала настолько высока, что шланги, в зависимости от диаметра, могут изгибаться с радиусом до 30 мм.

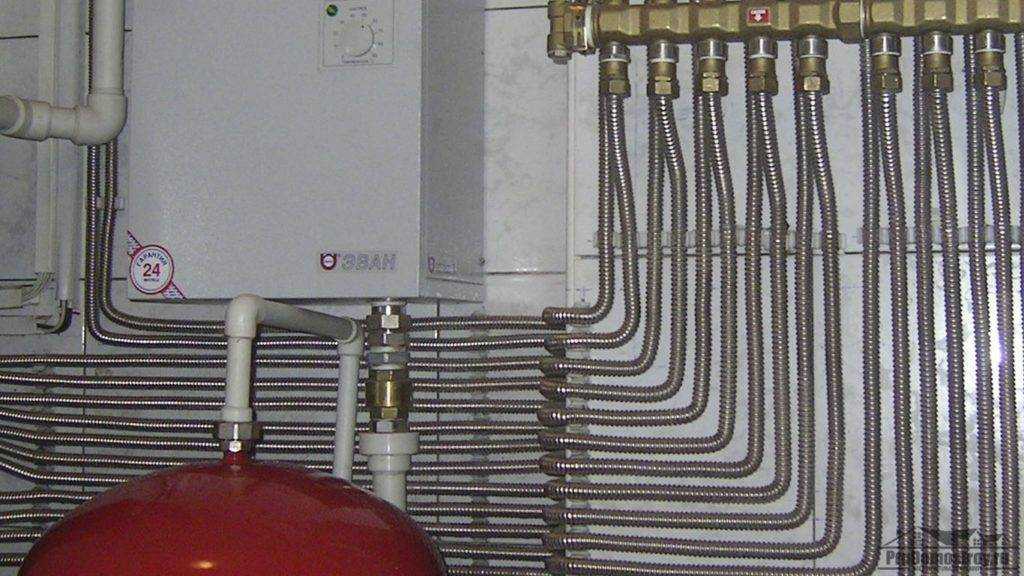

Благодаря таким уникальным преимуществам трубопроводы из нержавеющей стали используют в разнообразных сферах. Их применяют строители, рабочие-ремонтники, электрики и слесари коммунальных служб в качестве:

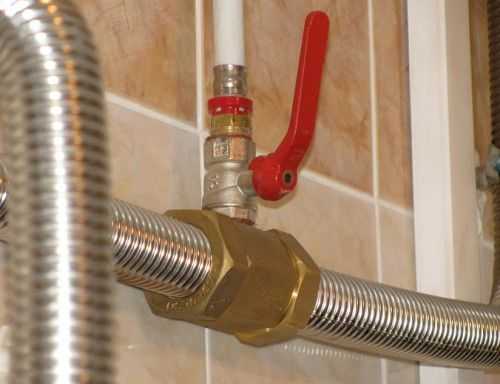

  • гибких труб для отопления;
  • систем утепления стен и пола;
  • гофрированных труб для водопровода и горячего водоснабжения;
  • труб для обвязки котлов;
  • каналов для подключения счетчиков;
  • теплообменников;
  • труб газораспределения;
  • гофрированных труб для вентиляции, дымохода и кондиционирования.

Порядок монтажа дымопровода для газового котла

Популярно изготовление дымовых труб для газовых отопительных устройств с использованием гофрированной трубы. В этом случае может быть использована термостойкая гофра из алюминия. При этом основными требованиями к дымоотводящему устройству остаются прежними:

  • надежность;
  • долговечность;
  • герметичность в течение всего срока эксплуатации.

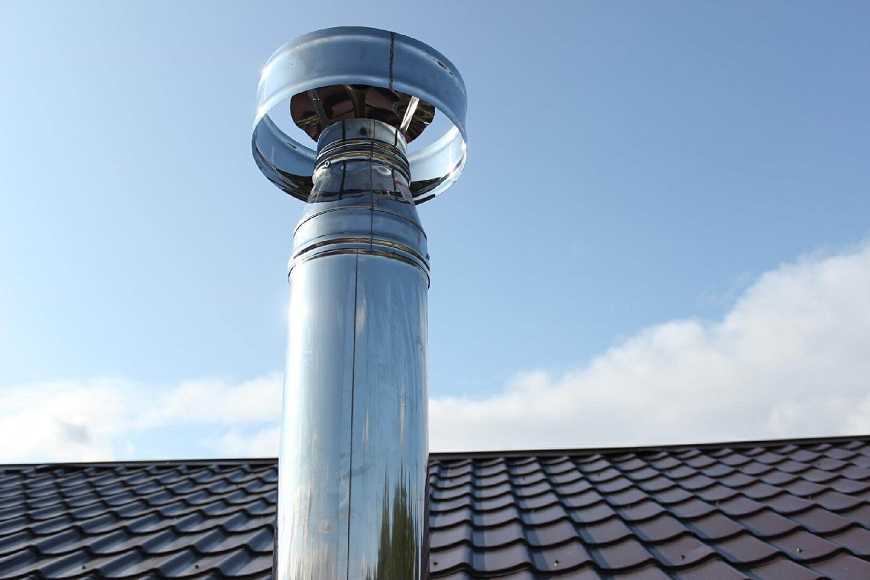

Дымовая труба состоит из следующих элементов:

  1. Труба на верхнем конце увенчивается оголовком. Это может быть простой защитный колпак или дефлектор. Более подробно о том, какие бывают виды дефлекторов и какой лучше выбрать исходя их характеристик.
  2. Он крепится на основной дымовой канал, состоящий из отдельных звеньев длиной 1,0 – 1,5 метров. Между собой они соединяются с использованием проставок соответствующего размера. В месте стыка устанавливаются два винтовых хомута – по одному на стыкуемые концы трубы. Она может эксплуатироваться без наружной теплоизоляции, но ее утепление все же следует считать необходимым во избежание засаживания.
  3. При установке дымовой трубы внутренней конструкции на пересечении с перекрытием или кровельным пирогом устанавливаются специальные проходные муфты для обеспечения пожарной безопасности.
  4. Дымовик наружной установки при монтаже устанавливается на стену с использованием кронштейнов. Расстояние между ними должно быть не более двух метров.
  5. На переходе от котла к дымовой трубе устанавливается тройник.
  6. К его нижнему выходу крепится конденсатосборник с устройством для сброса вытекающего конденсата. По мере накопления его необходимо сливать и утилизировать.
  7. Обязательным элементом является смотровое окошко для контроля состояния дымового канала.

При комплектации и установке дымоотвода нужно учитывать следующие обстоятельства:

  1. Необходимо внимательно ознакомиться с правилами устройства дымохода для газовой колонки или другого отопительного устройства.
  2. В соответствии с ними подбирается соответствующая конструкция дымоотводящего устройства.
  3. На всем протяжении дымоходного канала не допускается сужений сечения канала или его провисания на участках, где он располагается горизонтально. Их длина не должна превышать одного метра.
  4. Расстояние от топки котла до оголовка дымовика должно составлять более 5 метров.
  5. Дистанция от уровня конька кровли должна составлять:
  6. не менее полуметра, если труба выходит на таком же расстоянии от конька по горизонтали;
  7. оголовок может быть на уровне конька, если от него до дымохода 1,5 – 3,0 метра;
  8. отклонение от горизонта возможно до 10 градусов, если труба расположена на дистанции более 3-х метров от конька.
  1. Диаметр дымоотвода прямопропорционально зависит от мощности котла. Чаще всего применяется гофра размером 110 или 130 миллиметров. Но лучше всего воспользоваться рекомендация технического паспорта отопительного агрегата, где этот параметр указывается в обязательном порядке.
  2. Климатические условия работы газового агрегата в части величины перепада температур в котельной и наружном пространстве.

Проведение ремонтных работ

Такие трубы могут применяться не только для возведения системы вентиляции и отвода с нуля, но и в качестве материала для ремонта. В первую очередь это относится именно к дымоходам, выложенным из кирпича. Так как этот материал больше всего склонен к быстрому разрушению и нарушению герметичности. Разобрать такую трубу достаточно сложно. Гораздо проще отремонтировать её с помощью гофрированных элементов. Для этого стальные соединительные элементы вставляются в данный кирпичный короб, после чего подключаются к установленному в доме отопительному агрегату.


Ремонт кирпичной дымоходной системы

Гофра легко растягивается и держит заданный размер не стягиваясь

Подключение как внутри, так и снаружи дома

Применение гофрированных труб, позволяет выполнить монтаж конструкции любого уровня сложности

Преимущества данного способа:

  • Быстрый нагорев конструкции, существенно снижает количество образующегося конденсата, который может привести к разрушению поверхности (кирпичной);
  • За счёт гладкости внутренних стенок стальных труб, на них не скапливается большое количество копоти и сажи;
  • Кирпичные конструкции быстро разрушаются, за счёт чего начинают появляться негерметичные участки и щели. Стальные дымоходы не имеют данной проблемы, так как их герметичность не нарушается.

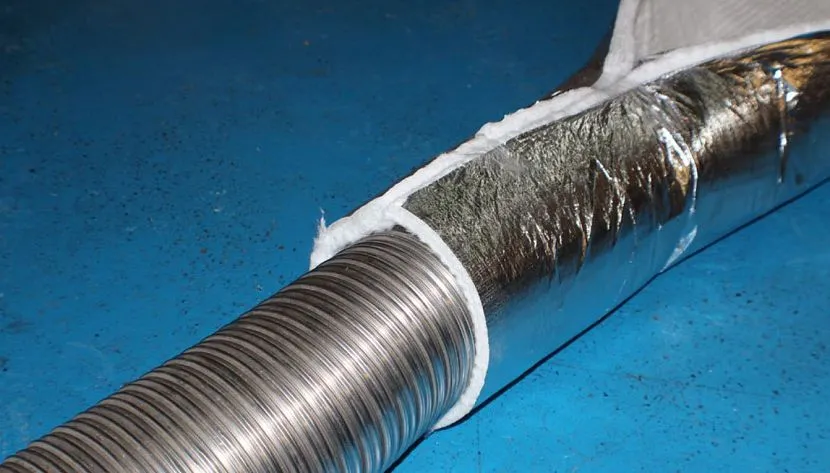

Для тонкостенных деталей необходимо произвести утепление

Широкая область применения

Минимум соединительных элементов и фурнитуры

Где используют различные виды дымоходов? ↑

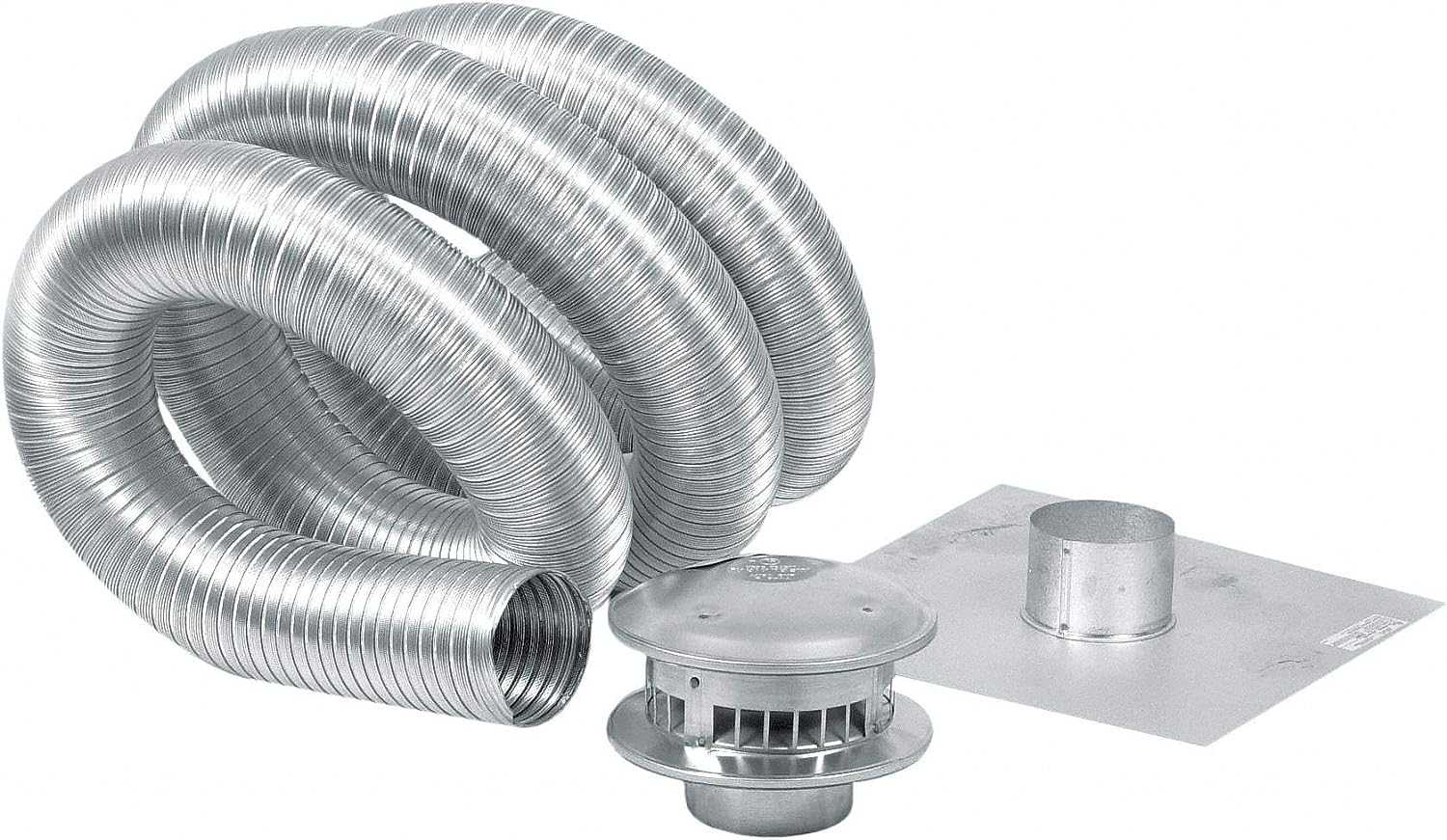

Гофрированные трубы используют для формирования выпускной системы отопительных приборов, преимущественно колонок и бойлеров. Из гофротруб производят части модульных сэндвич-дымоходов, обустраивают проходы между стенами и потолочными перекрытиями. Их используют для гильзования разрушенных дымоходных каналов при восстановлении старых дымоходов.

В зависимости от применяемого материала различают 2 вида гибких дымоходов:

Алюминиевые представляют многослойное изделие из ламинированной алюминиевой фольги. Гофротруба из алюминия отличается невысокой стоимостью, она легко обрабатывается, материал имеет небольшой удельный вес. Однако рукава из алюминия менее ударопрочные и долговечные, чем из нержавейки.

Согласно СП 42-101-2003 производить дымоходные системы из алюминиевых гофрированных труб не запрещено. Однако при температуре более 500°С они оплавливаются и разрушаются, что может привести к возгоранию помещения. При регистрации в газовой службе котла, особенно работающего на твердом топливе, инспектор может потребовать произвести замену алюминиевых компонентов на трубы из более термостойкого материала. Изделия из Al незаменимы при устройстве низкотемпературного теплового оборудования и воздуховодов для систем кондиционирования.

Стальные отличаются от алюминиевых тем, что меньше растягиваются и больше весят. По остальным техническим параметрам: прочности и жароустойчивости трубопроводы из стали превосходят аналоги. Они способны работать при температурах до 90°С, что существенно расширяет спектр применения стальных изделий. Такие трубы используются не только для устройства каналов дымоотведения газовых котлов, но и топок, печей, каминов, работающих на твердом или жидком топливе. С их помощью монтируются переходники от отопительных приборов, а также наружные дымоходы.

Они используются не только в дымоходном тракте, но и в качестве газовой подводки в системе внутреннего газораспределения. Для подключения бытовых приборов используется обычно гофрированные трубки в полиэтиленовой оболочке желтого цвета (традиционного для газовых труб) диаметром ½ – 2 ½ дюйма.

Виды гибких труб для дымоотводных каналов

Современный рынок гофрированных труб предлагает различные виды этих изделий. Но не все они отвечают требованиям безопасности и могут быть использованы для дымохода. Различают конструкции из алюминия и нержавейки.

Безопасный дымоход для камина или печи можно соорудить только из нержавеющей трубы и комплектующих

Некоторое время назад для дымоходов колонок и газовых приборов отопления применялись алюминиевые трубы. Эта многослойная гофра представляет собой трубу из ламинированной фольги, имеющую диаметр 10-15 см. Она отличается прочностью и дешевизной. С целью придания необходимой формы внутрь вставлена проволока из стали.

В сжатом состоянии алюминиевая труба имеет длину 650 мм, при растяжении – до 3 метров. Металлическим скотчем можно нарастить воздуховод.

В настоящее время такую гофру и вовсе не рекомендуется использовать.

Гофротрубы из нержавейки конструктивно схожи с алюминиевыми, но их характеристики намного лучше. Материал может выдерживать температуру до 900 °С без ущерба для конструкции канала и при этом эффективно выводить продукты сгорания приборов на жидком, твердом и других видах топлива (котлов, каминов, печей).

Обязательные требования безопасности

Нержавеющая сталь подходит для монтажа дымохода в доме и на улице.

В первом случае дымоход сложнее в сборке, так как приходится проводить трубу сквозь перекрытия и крышу, но проще в эксплуатации, а часть трубы внутри дома можно использовать в качестве дополнительного источника тепла.

Второй вариант собирается быстрей и легче, но чтобы избежать теплопотерь и образования конденсата, дымоходу нужна серьезная теплоизоляция, которая усложнит обслуживание системы. При желании дымоотвод можно спрятать в кирпичную трубу, но обязательно оставить отверстие для ревизии и вывести наружу конденсатоотводчик.

Перед покупкой деталей и монтажом нужно рассчитать высоту дымохода, она должна быть не меньше пяти метров и возвышаться над кровлей:

  • на 2 м, если кровля плоская;
  • над скатной – зависит от удаленности от конька: ближе 1,5 метров возвышается над ним на 50 см, от 1,5 до 3 метров вершина трубы находится наравне с коньком, на больших расстояниях – ниже уровня конька на 10 градусов;
  • если рядом расположены два строения, труба должна быть выше них.

Правильная сборка и эксплуатация – залог долговечности, эффективности и безопасности дымохода и всей отопительной система, а также – отсутствия претензий со стороны контролирующих организаций.

Обязательные требования:

  • конструкция не должна иметь более трех поворотов;
  • длина горизонтального участка составляет не более 1 м, не допускается провисание секций дымохода;
  • узлы должны быть герметичными, перед пуском отопления это нужно проверять;
  • все дымоходные трубы должны иметь сечение не меньше, чем у отвода отопительного прибора;
  • в местах пересечения стен, перекрытий и кровли стыки не допускаются;
  • нужно соблюдать расстояние от дымовой трубы до пола, стен и потолка – от 70 см;
  • зазор в отверстиях, через которые пропускают дымоход не должен составлять менее: 20 см для трубы-сэндвича, 1 м для одностенной трубы, 13 см при прохождении негорючей кровли.

№2. Дымоход из стальной трубы

Для газовых и твердотопливных котлов лучше всего подходят трубы из стали, но при этом она должна быть нержавеющей, жаропрочной и кислотостойкой, так как частицы серы, которые есть практически в каждом виде топлива в том или ином количестве, при соединении с влагой и частицами угля образуют агрессивную среду. Нержавеющая сталь способна выдерживать температуры до 500С, для обустройства дымоходов используются трубы с толщиной стенки 0,6 мм, но для твердотопливных котлов лучше использовать сталь толщиной 1 мм. Стальные трубы представляют собой целую систему из прямых участков и различных фасонных элементов, в т.ч. переходников, отводов, тройников и т.д. Такая система может монтироваться самостоятельно или быть встроенной в существующий кирпичный канал.

Главные преимущества стальных труб:

  • простота и высокая скорость монтажа, ведь вес конструкции небольшой, необходимость в фундаменте отсутствует, а из готовых элементов даже не самый большой профессионал без проблем соберет всю систему;
  • ремонтные работы проводить несложно;
  • на гладких стенах не скапливаются частицы сажи, их поверхность просто чистить, поэтому можно говорить о стабильно высоких аэродинамических характеристиках для прохождения отходящих газов;
  • высокая коррозионная стойкость;
  • возможность создания сложных конструкций;
  • высокая герметичность, за счет чего можно создать принудительную вытяжку.

Среди минусов называют высокую стоимость, особенно если сравнить с кирпичным или керамическим аналогом, но если важна простота и скорость обустройства, небольшой вес и устойчивость к агрессивным средам, то выбор лучше остановить именно на стальном дымоходе. К недостаткам иногда относят невысокую жаростойкость, но для современных котлов с системой медленного горения большей термостойкости и ненужно.

В зависимости от особенностей помещения, котла и климата используют один из следующих видов стальных дымоходов:

  • одностенная стальная труба, состоящая из одного слоя нержавеющей стали. Это самый простой и дешевый вариант, прокладывают такой дымоход в специально выложенном вертикальном канале. Часто подобные дымоходы обустраивают в бане, а отходящее от стальной трубы тепло используют для нагрева воды;
  • одностенные стальные трубы для реконструкции кирпичного дымохода могут иметь овальную форму. Подобный реставрационный процесс и адаптацию существующего дымохода под работу с газовым котлом называют «гильзовкой»;
  • двустенные сэндвич-панели, состоящие из двух стальных труб, в пространстве между которыми помещают слой утеплителя (базальтовая вата). Использование последнего позволяет предотвращать образование конденсата внутри трубы, внешняя ее поверхность при этом почти не нагревается. Простота сборки и отличные эксплуатационные качества позволяют использовать подобные системы как внутри помещений, так и снаружи на стене;
  • коаксиальные дымоходы из стали также состоят из двух труб, размещенных одна в другой, только между ними нет утеплителя, а образующееся пространство предназначено для подачи к котлу воздуха для поддержания горения. По внутренней трубе отводятся продукты сгорания. Подобные дымоходы не очень хорошо ведут себя в условиях суровых отечественных зим. Холодный внешний воздух, проходящий по внешней трубе порой может сильно охлаждать внутреннюю трубу и идущие по ней газы. Это приводит к резкому выпадению конденсата и замерзанию его на поверхности трубы. Дымоход постепенно закупоривается, а автоматика, реагируя на это, отключает котел, поэтому в данном случае лучше обустраивать дымоходы с двумя отдельными трубами.

Стоит отметить, что порой для обустройства дымохода используют толстые трубы из низколегированной стали – этот вариант обычно встречается в банных печах. Также народные умельцы порой применяют для этих же целей чугунные канализационные трубы.

Какие требования выдвигает гофрированный дымоход из нержавеющей стали

Жаростойкая стальная, дымоходная гофротруба, а так же труба, в состав которой входит алюминий, идеально подойдет для газовой колонки, достаточно подобрать правильные размеры. Однако, в процессе установки дымохода, нужно соблюдать ряд важных правил. Любое отклонение инструкции может повлечь за собой попадание нежелательных веществ в жилое пространство.

Правила заключаются в следующем:

  • Крепление нужно выполнять при помощи адаптера;
  • Диаметр канала должен соответствовать сечению выходящего отверстия в отопительном приборе;
  • Если есть межэтажное перекрытие, то труба должна быть помещена в пожаробезопасный материал;
  • Наружный защитный кожух должен быть обеспечен двойной толщиной стенок, чтобы сохранить целостность конструкции в случае повреждения одного из слоев;
  • Крепление гофротрубы к системе должно быть герметичным, это станет залогом того что не появится утечка угарного газа;
  • Радиус закругления должен быть не меньше чем ее диаметр;
  • Длина канала от нижней части до горизонтальной должна быть не менее 500мм;
  • Расстояние от потолка или стены до трубы должно быть не менее 50 см, это в том случае если они покрыты негорючим материалом;
  • Если стены не покрыты пожаробезопасным материалом, расстояние должно быть не менее 550мм;
  • Подсоединение к газовому прибору должно быть вертикальным;
  • Общая длина горизонтальных участков должна быть не более 3 м;
  • Наклон гибкого дымохода может составлять не более 0.01 градуса.

Соблюдая все эти правила, вы сможете добиться идеального соединения.

Преимущества и недостатки гофры для дымоотведения

Основное отличие от прямых труб заключается в эластичности и гибкости, за счёт чего гофрированные трубы легко поворачиваются под нужный угол. При этом обходятся без отводов или поворотных коленей, что положительно сказывается на конечной стоимости продукта.

Труба из гофры — это герметичное соединение, при монтаже стыков не требуются применение сваривания стыков, использование герметиков, благодаря способности гофрированной трубы вытягиваться в длину и менять угол наклона. Это свойство трубы существенно снижает риск разгерметизации швов и, вследствие этого, отравления газом.

Гибкие дымоходы отличаются лёгкостью в эксплуатации: быстро нагреваются, на их стенках образуется меньше конденсата. Высокая, низкая температура и влажность не влияют на технические характеристики трубы.

Гофрированные дымоходы просто устанавливать. Гибкий дымоход может применяться для монтажа как внутренней, так и внешней конструкции. Соединение отдельных частей гофры осуществляется при помощи металлического скотча и хомутов из стали.

Недостатков у гофрированного дымохода немного:

  • во-первых, это небольшой срок службы, поскольку стальная труба имеет достаточно тонкие стенки и быстро прогорает, особенно в условиях работы при значительных температурных нагрузках;
  • во-вторых – труба требует дополнительного утепления, чтобы снизить процесс образования конденсата.

Тяга в гофре значительно ниже, чем в гладкой трубе. Поэтому вертикальная установка гофры по всей длине дымохода нецелесообразна.

Монтаж нержавеющей гофрированной трубы для отопления

Кроме очень неплохих эксплуатационных характеристик привлекает в этом материале быстрая и легкая сборка трубопроводов. Нужны будут только фитинги и ключ. Ко всем отопительным приборам подключение производится с их помощью. Выбираете требуемый вид (уголок, тройник, крестовина и т.п.) и приступаете к соединению:

  • Труборезом отрежьте кусок требуемой длины. Срез должен быть строго перпендикулярным по отношению к трубе. Грани ровные без задиров и неровностей.
  • Проверяете комплектность фитинга, складываете его. Вставляете в него отрезанный кусок и затягиваете гайку. При необходимости, немного ее подтягиваете ключом. Вот и весь монтаж.

    Комплектность фитинга для труб из нержавеющей гофры

Аналогично происходит переход от обычной трубы на гофру: сначала на стояк или отвод крепите соответствующий фитинг, а затем вставляете в другой его конец гофрированную нержавейку и затягиваете кольцо. И никаких специальных переходников не нужно.

Единственное, что нужно учесть при установке гофрированной нержавейки, что она все-таки гибкая. Потому крепежные элементы устанавливайте чаще, чем при прокладке привычной формы труб. На стоимости это отразится мало – один фиксатор стоит десяток-два рублей в зависимости от фирмы и даже если вы их устанавливать будете в два раза чаще, максимум, что вам грозит – перерасход в 200-300 рублей при средней протяженности линии отопления.

Особенности и характеристики

Алюминиевая гофра для дымоходов – элемент, позволяющий легко и быстро собрать дымоотводящий или вентиляционный канал любой сложности, протяжённости и конфигурации. При соблюдении вышеперечисленных требований, она гарантирует длительный ресурс и экономию времени, сил и денег.

Надёжность конструкции достигается следующими характеристиками:

  • Корпус изделия изготовлен в форме спиралевидной цилиндрической трубы. Каждая полоса соединена с соседней, посредством специального замкового шва.
  • Соблюдение заданной формы и относительную стойкость к механическим повреждениям обеспечивает армирующая прослойка из стальной проволоки. Показатели гибкости и эластичности при этом не теряются.

Плавление алюминия начинается при температурах 630-680°С. Нагрев внутри отопительных котлов может достигать 900 и более градусов. Хотя на выходе из устройства значение резко снижается, в некоторых случаях его может хватить для расплавления сплава

Поэтому при монтаже дымохода для основного отопительного прибора (печи, камина, котла) на этот фактор необходимо обратить пристальное внимание


Пример «лёгкого» утепления гофрированной трубыИсточник fb.ru

Диаметр изделий варьируется в диапазоне от 110 до 130 мм. Выбор нужного значения определяется в зависимости от размеров подключаемого участка, оборудования. Длина – от 50 см, до нескольких метров с сжатом состоянии.


Подключение и первый пуск газовой колонки сотрудником ВДПОИсточник vdpo-osetia.ru

Почему гофра хороший вариант для отопления?

Гофра из нержавейки стала применяться для устройства отопительных систем не так давно, но уже снискала популярность за счёт своих уникальных технических и эксплуатационных характеристик.

Достоинства и недостатки:

К плюсам можно смело отнести:

широкого диапазона рабочих температур. Гофротрубы без потерь своих первоначальных свойств могут эксплуатироваться с температурой теплоносителя в диапазоне -50ºС до +110ºС;
стойкости к сильным скачкам давления внутри сети. Нержавеющие изделия имеют большой запас прочности по давлению, так как способны выдерживать до 50 Бар. В системах отопления при максимальной температуре циркулирующего вещества +110ºС уровень давления обычно не превышает 15 Бар;
высокой эластичности. Трубы легко гнутся без применения специальных инструментов. Им можно придавать любую форму (радиус изгиба равен 30 — 150 мм в зависимости от диаметра труб), что позволяет собирать разводку с минимальным количеством фитингов, снижая таким образом общую стоимость системы обогрева;
необычайно высокой стойкости к коррозии. Гофротруба не разрушается под воздействием влаги, её внутренние стенки не подвержены образованию известковых наростов, снижающих пропускную способность трубопроводов;
долговечности. Срок службы гофрированных труб из нержавейки практически не ограниченный, на длительность эксплуатационного ресурса отопительной системы может повлиять только нарушение целостности фитингов, срок службы которых не превышает 30 лет;
гладкой внутренней поверхности стен. Гофрированные трубы изнутри имеют гладкую поверхность, создающую минимальное сопротивление движению теплоносителя и обеспечивающие бесшумность;
ремонтопригодности

При необходимости можно легко заменить только участок гофротрубы или прибор, вышедший из строя;
способности компенсировать линейное расширение за счёт рифлёной структуры, что особенно важно при устройстве «теплого пола»;
морозоустойчивости. Гофра из нержавейки не боится разморозки, если в ней застывает вода, то труба просто расширяется, и в дальнейшем её можно отогреть паяльной лампой.

Как и у любых других изделий, у гибкой трубы для отопления имеются некоторые недостатки:

  • низкая ударопрочность. При монтаже участков отопительной системы в местах, где существует опасность механического повреждения, рекомендуется защищать гофротрубу из нержавейки металлическим или полимерным коробом;
  • сложный уход. Очищать гофру от пыли несколько сложнее, чем трубы с гладкой поверхностью. При уборке придётся пользоваться щёткой, а лучше всего сразу закрыть гофрированные конструкции защитным кожухом или экраном;
  • специфичный внешний облик. Гофрированную поверхность изделий многие не считают достаточно эстетичной, но если использовать скрытый способ монтажа, то данный недостаток становится несущественным;
  • невозможность бетонирования внутри стены. Для присоединения к отопительным приборам используются специальные фитинги, к которым должен быть обеспечен свободный доступ для ревизии и техобслуживания;
  • высокая электропроводность, поэтому необходимо устройство заземления и установка диэлектрических прокладок.

Понравилась статья? Поделиться с друзьями:
Стильный дом
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
