Три основных способа подключения счетчика «меркурий»

Какой из трех способов установки выбрать

Вариант установки счетчика выбирают между прямым, полу косвенным и косвенным подключением. На определение одного из трех способов влияют технические характеристики сети. В таблице указаны основные параметры большинства схем подключения счетчика «Меркурий»-230 ам 03 через ТТ и через ИКК.

Канал учета	Активный и реактивный
Два направления	Одно направление
С учетом знака	По модулю	С учетом знака	По модулю
А+	A1+A4	A1+A2+A3+A4	A1+A4	A1+A2+A3+A4
А-	A2+A3	—	—
R	R1+R2	R1+R3	R1	R1+R3
R	R3+R4	R2+R4	R4	R2+R4
R1	R1	R1+R3	R1	R1+R3
R2	R2
R3	R3
R4	R4	R2+R4	R4	R2+R4

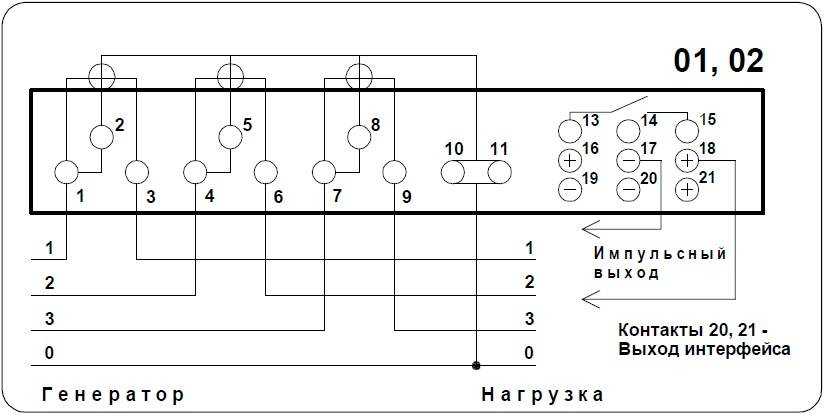

Подключение для частного хозяйства

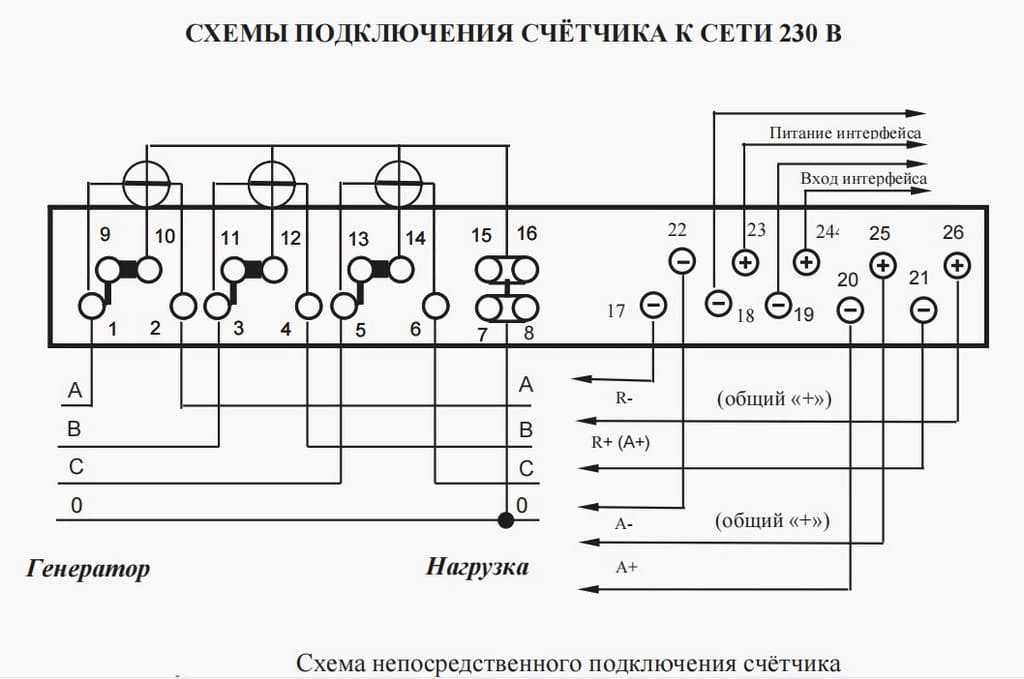

В быту подключают счетчики напрямую. Способ используется при протекающем токе в сетях не больше 100 ампер, а мощности потребления – не выше 60 кВт. Аппарат подключают непосредственно к сети подсоединением проводов с двух сторон: входа и выхода, как показано на рисунке снизу.

Необходимо строго следовать соответствию проводов. Первая и вторая клеммы крепятся к выходу «А», третья и четвертая – к выходу «В», пятая и шестая – к выходу «С». Седьмая и восьмая выходят на «ноль».

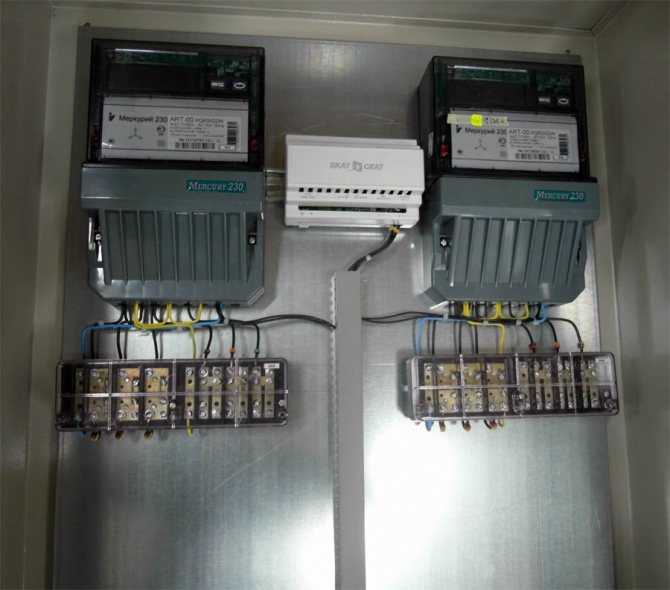

Пример правильного размещения устройства в помещении:

Пример из личного опыта о прямом подключении:

Очень удобная схема, если в быту нет лишних устройств и в наличии лишь общепринятый набор: утюг, кофеварка, телевизор, микроволновая печь, стиральная машинка и более мелкие электроприборы. Но если жилье оборудовано кондиционером или отопительным котлом, указанная схема не подходит и следует применить более сложный вариант.

Полу косвенное подключение

При допустимой силе расходования энергии 60 кВт и выше применяется полу косвенный способ через измерительные ТТ. Отличительной чертой метода служит замена первичной обмотки. Ее заменяет электрический провод. Напряжение возникает в процессе движения тока по вторичной обмотке. Его и фиксирует прибор учета.

Как подключить к трехфазному счетчику проводку здания или сооружения показано схематически на рисунке снизу.

Подключение к трехфазному счетчику проводки здания

В промышленных масштабах подключение счетчика через трансформаторы и испытательную коробку осуществляется различными схемами при выборе полу косвенного способа. К каждой необходимо относиться крайне внимательно, соблюдая абсолютное соответствие чертежу. ТТ здесь выполняет роль блоков питания.

Чаще всего встречается схема с применением десяти проводов. Основной ее плюс – гальваническая развязка измерительных и силовых цепей. А минус – чрезмерное количество выходов. Клеммы N1 и N3 крепятся к входу «А», NN 4и 6 к входу «В», а NN 7 и 9 – к входу «С». Клемма N2 – на вход конца измерительной обмотки «А», клемма N5 – на вход конца измерительной обмотки «В», клемма N8 – на вход конца измерительной обмотки «С». На фазу «ноль» крепятся клеммы NoN10 и 11, только N11 – на «ноль» со стороны нагрузки. Применение дополнительных клемм Л1 и Л2 специального назначения показано на рисунке сверху. Здесь же примеры крепления клемм измерительной обмотки И1 и И2.

Два широко используемых вида подключения

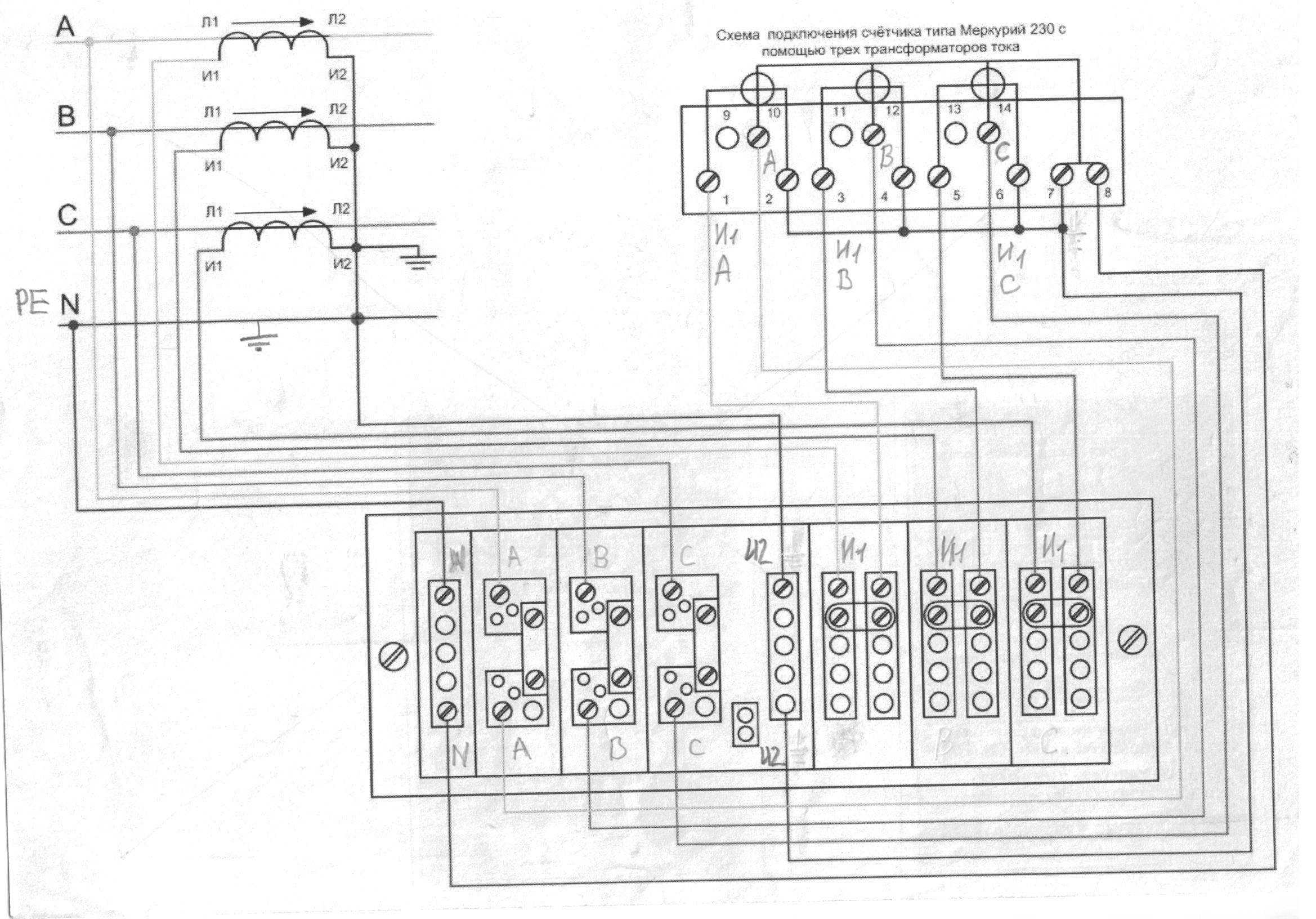

Вариант монтажа трехфазного счетчика Меркурий 230 с трансформаторами тока – «звезда», назван так из-за звездообразной фигуры, в которую сводятся электрические потоки. Плюс метода: меньше проводов, что облегчает монтаж аппарата учета. Минус: внутренняя схема усложняется.

Установка трехфазного счетчика через трансформатор семи проводным вариантом – мало популярный способ подключения аналогичных аппаратов и применяется редко из-за своей устаревшей схемы. Здесь отсутствует гальваническая развязка, что служит ее главным недостатком.

Преимущества прибора

Достоинства модели в следующих качествах:

• надёжной конструктивной защите от фальсификации данных;
• учёте данных по нескольким тарифам (в зависимости от исполнения);
• многофункциональных возможностях;
• высокой точности учёта данных;
• доступной цене;
• большом выборе модификаций, с возможностью выбора подходящей в зависимости от предполагаемых условий работы – доступности функции удалённой передачи информации и подключения к централизованной контролирующей сети;
• простоте монтажа и подсоединения;
• удобстве снятия показаний;
• возможности индивидуальной настройки на предельные характеристики сети.

Снятие показаний

Для исполнения прибора с механическим роликовым табло для снятия показаний достаточно выписать целое значение количества кВт*ч, без начальных нулей и десятичной доли (правый ролик красного цвета). После вычитания прошлых показаний и умножения на величину тарифа определяется сумма к оплате.

Для исполнения с ЖКИ данные снимаются и подсчитываются раздельно для каждого тарифного плана. Для этого необходимо:

Снятие показаний со счётчика – Меркурий 230

1. Дождаться автоматического появления значения показателя расхода по тарифу 1, обозначаемому на дисплее Т1 или выбрать его краткосрочным нажатием на кнопку ввода.
2. Записать значение, без учёта двух(одно или может вообще не быть дробных значение, в зависимости от исполнения) дробных разрядов справа от точки (красная рамка на фото).
3. Отнять показатели прошлого месяца и умножить на расценку.
4. Повторить операцию для каждого из тарифных планов.
5. Значения суммировать.

Подробнее про снятие показаний можете посмотреть в видео:

Счетчик “Меркурий-230”: подключение косвенное

Подобный вариант подключения прибора учета не используется в бытовой сфере. Косвенная схема рассчитана на учет электрической энергии на шинах генерирующих предприятий. К таковым относятся атомные, гидравлические и тепловые электростанции.

На шинах, которые отходят от генератора, устанавливаются трансформаторы тока. Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Последняя через распределительные устройства, по линиям передач, поступает к подключенным к сети потребителям.

Главным помощником в экономии электрической энергии — это правильно подобранный счетчик. При покупке нужно будет определиться, какой именно тип счетчика необходим: однофазный или трехфазный.

Считчики данного типа отличаются повышенной надёжностью и техническими характеристиками. Ранее их применяли для контроля за электричеством на производстве и на предприятии. Но на данный момент их используют для устройства системы электричества в загородных домах. В чем такая необходимость? В увеличении количества электробытовой техники, которая требует от сети большей мощности. Было решено провести электрификацию домов. Читайте, как подключить розетку с заземлением .

Если рассматривать различия трехфазного и однофазного счетчика, то первоначально натыкаются на такой параметр, как напряжение. В случае с однофазным устройством оно равняется 220 В, а вот трехфазные счетчики могут работать с напряжением в 380 В. Устройство и принцип работы электродвигателя описаны .

Что касается преимущества трехфазного счетчика над однофазным, то:

• Трехфазное устройство позволяет существенно экономить в темное время суток. Этот параметр равен 50%.
• Модно подобрать вариант, который будет иметь соответствующие технические характеристики. Устройство соответствует определённому классу точности. Погрешность в данном случае варьируется от 2 до 2,5%.
• Моно нотировать изменения при анализе журнала событий.
• Имеется встроенный модем электросилового типа. Он отвечает за экспорт показателей по сети.

Что касается минусов, то это габаритные размеры и необходимость иметь опыт и навыки для установки оборудования данного типа.

Виды и устройство

Сегодня существует всего три вида трехфазных счетчиков:

Когда возникает необходимость установить счетчик данного типа, могут возникнуть трудности, которые напрямую связаны с их подключением. Если при монтаже однофазного устройства можно применить одну принципиальную схему, то в случае с трехфазными счетчиками можно использовать различное схематическое исполнение. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться .

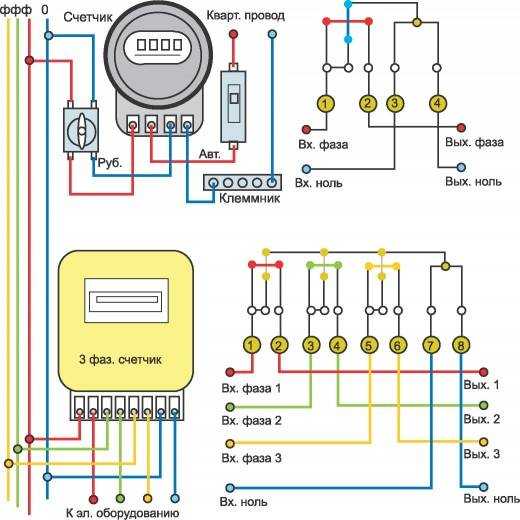

Схема подключения

Само собой, что схема подключения трехфазного счётчика будет иметь много схожих моментов с подключением однофазного устройства. Тем не менее, есть и принципиальная разница в этом вопросе. Эта схема будет изображена на корпусе устройства, вернее с обратной стороны его крышки.

Очень важно помнить о том, что при подключении следует соблюдать цветовую последовательность. При этом четные номера проводов – это нагрузка, а нечетные – ввод. Существуют следующие варианты подключения схемы трехфазного счетчика:

Существуют следующие варианты подключения схемы трехфазного счетчика:

При установке приборов учета трехфазным потребителям, часто их подключают через трансформаторы тока (ТТ). Данная схема позволяет удешевить и повысить надежность электроснабжения. Дело в том, что приборы учета прямого включения не делают более 100 Ампер. Это связано с физическими размерами проводников — чем больше ток, тем больше сечение для его прохождения нужно. Эти ограничения снимает использование ТТ. Далее мы расскажем, как произвести подключение испытательной коробки с трансформаторами тока.

Технические характеристики

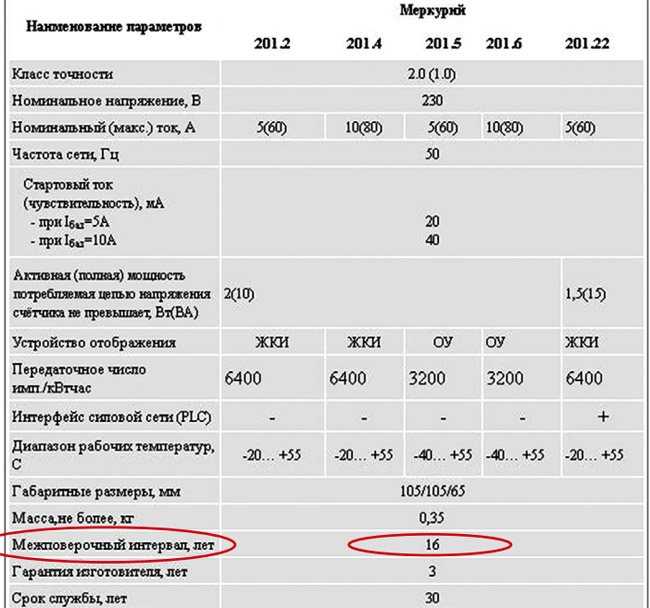

Технические характеристики счётчика Меркурий 201

Срок службы прибора

Электросчётчик характеризуется нормативной продолжительностью службы – 30 лет. В течение первых 36-ти месяцев работы возможна замена устройства или его гарантийный ремонт, если выяснится наличие неисправности, связанной с заводским браком. Гарантия не распространяется на случаи недобросовестной эксплуатации или неправильного подключения. Гарантия может продляться до 42 недель с момента выпуска, если устройство некоторое время не было подключено.

Межповерочный интервал

При приобретении прибора необходимо убедиться в наличии записи в паспортной документации, подтверждающей поверку изделия на заводе после изготовления. После установки поверка должна производиться регулярно с величиной межповерочного интервала в 16 лет. Подтверждается выполнение этих работ записью сотрудника, который проверял устройство, в паспорте изделия.

Стоимость счётчика

Счётчик отличается доступной ценой. Его можно приобрести за 660 рублей или дороже, если больший размер цены установлен продавцом. Устройство предлагается в специализированных магазинах или заказывается через интернет.

Описание счетчика «Меркурий 201»

Для того чтобы подключить прибор, вовсе не обязательно вызывать специалиста, ведь всю процедуру вполне посильно проделать самостоятельно. Для этого к счетчику прилагается подробная инструкция, где можно найти информацию о его характеристиках и принципе установки.

Однофазный счетчик «Меркурий 201» производится российской компанией «Инкотекс» с 2001 года. Здесь же выпускаются и более сложные трехфазные приборы учета. Но если говорить именно о «Меркурии», то здесь имеются две модификации, начиная от 201.1 и заканчивая 201.8. Кроме того, прибор может различаться по следующим параметрам:

• по допустимому рабочему току;
• по тому, каким образом будут отражаться данные о расходах энергии.

Предлагаем Вашему вниманию познавательную статью об истории изобретения электричества.

Конструкция прибора «Меркурий 201»

Независимо от модификации счетчика, каждый из них имеет идентичную конструкцию, состоящую из следующих деталей:

• прямоугольный корпус, изготовленный из прочного пластика;
• в зависимости от модификации на лицевой части панели расположен небольшой ЖК-дисплей или барабан, которые отображают всю информацию о расходовании электроэнергии;
• правая сторона счетчика оснащена таблицей технических параметров;
• сам прибор имеет довольно компактные размеры 105/105/65 см;
• вес электросчетчика составляет всего 350 гр.

В нижней части корпуса можно обнаружить съемную конструкцию, которая необходима для защиты контактов. Для того чтобы получить доступ к этим контактам, необходимо снять нижнюю часть прибора. Провода к ним подключаются при помощи винтового подсоединения.

Электросчетчик крепится к стене, и для этого в его комплектацию входит специальная рейка. Именно с ее помощью прибор учета устанавливается на нужной поверхности.

Теперь немного подробнее о способе вывода информации о расходуемой электроэнергии в зависимости от модификации :

• вся информация поступает на электромеханический дисплей, где имеется специальный крутящийся барабан;
• другая модификация электросчетчика оборудована ЖК-дисплеем, куда также выводятся все данные.

Технические характеристики

Важной отличительной особенностью данного прибора является то, что он полностью защищен от умышленного воровства электроэнергии при помощи переполюсовки. Для этого он имеет специальную защиту, и это говорит о том, что попытки останавливать счетчик попросту бессмысленны. Кроме того, здесь имеются и другие характеристики:

Кроме того, здесь имеются и другие характеристики:

Кроме того, здесь имеются и другие характеристики:

• прибор способен бесперебойно работать в суровых температурных условиях (минимальная температура воздуха -22, максимальная +50);
• товар выходит в продажу с гарантийным сроком в 3 года;
• сам счетчик после установки способен исправно работать до 30 лет;
• межпроверочный промежуток времени составляет 15 лет.

Основные требования к прибору

Прежде чем устанавливать только что купленный счетчик электроэнергии «Меркурий 201», необходимо убедиться в том, что он полностью соответствует всем требованиям, указанным в прилагаемых к нему документах:

• прибор должен относиться к первому или второму классу точности показаний, где допустимая погрешность варьируется от 1% до 2%;
• также на устройстве должна быть указана дата выпуска устройства на производстве и дата его проверки;
• счетчик должен иметь свой идентификационный номер, по которому его можно найти в Госреестре приборов учета;
• обязательно должна быть гарантийная пломба;
• на приборе должна быть специальная голограмма, которая необходима для защиты прибора от подделки, а также клеймо с датой проверки.

Паспорт на «Меркурий 201»

Если внимательно почитать паспорт на данный счетчик, то можно убедиться, что производитель выпускает разные вариации прибора:

• максимальный ток может быть равен 60А или 80А;
• модификации 201.5, 201.6 и 201.7 не имеют ЖК-дисплея, вместо него установлен механический барабан;
• модификации 201.2, 201.4 и 201.8, в свою очередь, оснащены ЖК-дисплеями;
• некоторые приборы могут иметь в комплекте специальный модем, при помощи которого снимать показания можно дистанционно;
• передаваемые импульсы могут разниться от прибора к прибору.

Все эти характеристики и варианты модификаций можно найти на специализированных сайтах.

Преимущества установки и эксплуатации изделия Меркурий 230

Трансформатор тока Меркурий 230 Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию. К преимуществам этого типа электронных устройств относят:

• возможность учета электроэнергии по различным тарифам;
• допустимость эксплуатации в трехфазных сетях, включение в которые осуществляется напрямую или через трансформаторы тока;
• возможность работы в индивидуальном режиме или в составе диспетчерского оборудования;
• расширенный функционал, обеспечиваемый особенностями включения в общую энергосистему.

Приборы успешно эксплуатируются не только на промышленных предприятиях и других производственных объектах, но и в частных домах, где три питающих фазы используются довольно часто.

Схемы подключения

Схемы подключения счетчика через трансформаторы

Электротехнические счетчики и трансформаторы соединяются с учетом требований безопасности и правил работы, а также особенностями самого прибора. Минимальная температура установки — +5˚ по Цельсию. В противном случае не получится корректного технического соединения – приборы, работающие с напряжением и токами, плохо переносят низкие температуры.

Если требуется подключить трансформатор на улице в холодное время года, необходимо сооружать специальный шкаф – утепленный и герметичный. Сам прибор обычно устанавливают на высоте 1-1,7 метра.

Установка счетчика с трансформаторами тока

Не всегда есть возможность измерять потраченную электроэнергию через счетчик, подсоединенный к сети питания напрямую (в розетку). В цепях с напряжением в 380 Вольт и пределами токов больше 100А – соответственно и потребление вырастает до 60 кВт – требуется монтаж измерительного трансформатора тока. Подобное соединение мастера называют косвенным, но такой способ дает наиболее точные данные. Кроме этого есть и еще два метода:

• полукосвенное;
• звезда.

Первое используется на промышленных предприятиях и крупных заводах с расходом мощности выше 0,4 кВт и током силой более 100А.

Схема «звезда» в свою очередь может быть полной и неполной. Для полной звезды подойдут устройства с равномерным распределением нагрузки и симметричным токовым потоком. Трансформатор устанавливается на все фазы, а релейная обмотка соединяется по форме звезды.

Неполная – двухфазная двухрелейная схема с образованием части звезды. Данная схема быстро реагирует на короткие замыкания (кроме заземления), а также есть возможность установки на межфазных щитках.

Установка многовиткового измерителя

Трехфазный счетчик трансформаторного включения используют в многопроводных сетях. При многовитковых соединениях первичную обмотку катушки заменяют на кабельную. Прибор контролирует движение тока по вторичной обмотке. В остальном – трансформатор работает по тому же принципу, что и оборудование другого типа.

Десятипроводная схема

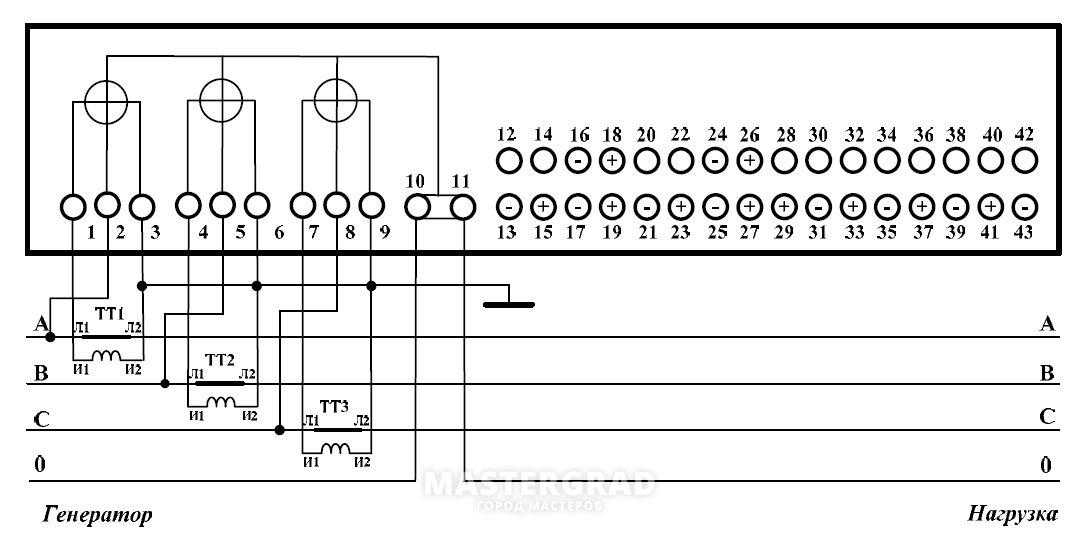

Десятипроводная схема подключения счетчика с трансформаторами тока

Данный способ подключения подходит для использования в мощных силовых цепях, работа которых обеспечивается трансформаторами. Развязка гальванического типа подходит для промышленных и бытовых нужд и гарантирует безопасность эксплуатации оборудования. Последовательность соединения по клеммам (от первой к последней):

• фаза, вход (А);
• измеряющий контур фазного механизма, вход;
• измерительный привод, выход (А);
• клемма, фаза, вход;
• измеряющий контур фазного механизма, выход (В);
• фаза, выход (В);
• фаза, вход (С);
• контур, измерение фазы – вход.

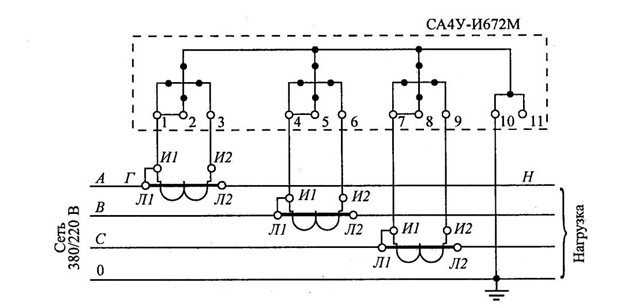

Семипроводная схема

Упрощенный способ подключения

Подобная схема подключения имеет ряд преимуществ и некоторые недостатки. Незначительно отличается от десятипроводной. Работать со счетчиком удобно – нет необходимости отключать систему полностью при проведении работ со щитком, приборами учета и трансформаторами.

Благодаря заземленным токовым цепям на выходах вторичных обмоток не накапливается опасный потенциал, который часто приводит к коротким замыканиям и сгоранию оборудования. К общей сети подключается испытательная коробка, которая позволяет безопасно отсоединять цепи питания.

Семипроводной способ – один из устаревших, используется редко. Электромонтажеры профессиональных компаний не рекомендуют подключаться более современными способами.

Схема с совмещенными цепями

Подобная схема существенно отличается от предыдущих. Трансформаторы тока с совмещенными цепями подсоединяются через специальные перемычки (путь получается от L1 к L2).

Другие системы подсоединения

Кроме указанных, существуют и иные схемы подключения счетчика к трансформатору. Использование испытательной колодки в соединении – согласно п. 1.5.23 Правил устройства электроустановок – необходимо при активации образцового прибора учета. Это дополнительное оборудование, которое позволяет шунтировать и отключать токовые цепи, активировать счетчики без снижения нагрузки напряжения. Еще один момент – возможность пофазного снятия показаний.

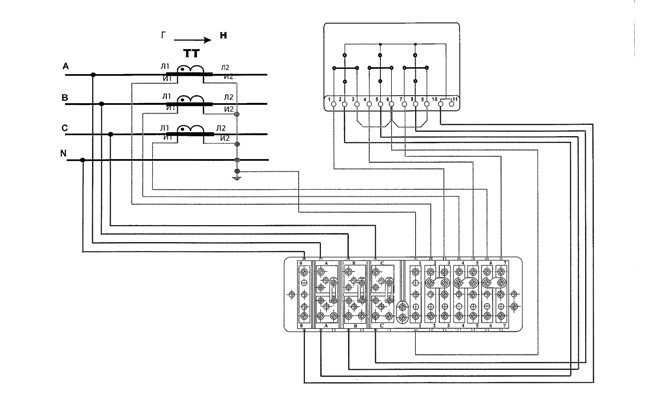

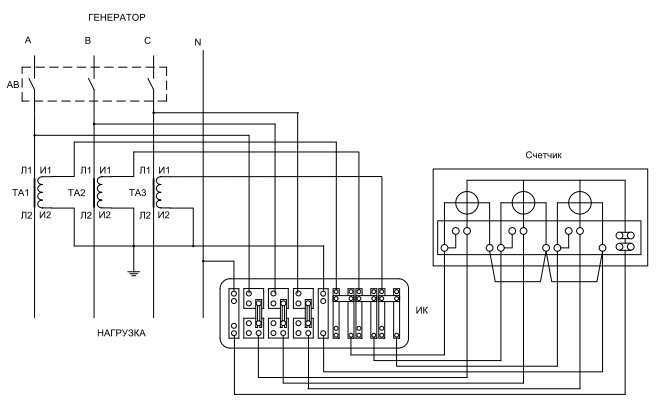

Основа соединения через испытательную коробку – десятипроводная схема. Отличие состоит в установке между прибором учета и трансформаторной конструкцией переходного блока с необходимыми защитными и распределительными функциями.

Особенности трехфазного счетчика электроэнергии «Меркурий»

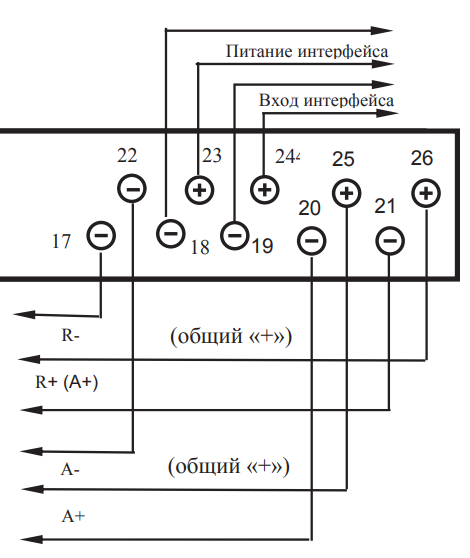

Интерфейс электросчетчика Меркурий 230

В процессе изготовления разных моделей марки «Меркурий» разработчики использовали успешные практики других специалистов из этой отрасли. Их задачей было изготовить прибор учета с высокой точностью измерений и надежностью, оснащенного современной элементной базой, а также развитыми функциональными возможностями и низкой себестоимостью.

Особенность электросчетчиков этой марки заключается в схемотехническом исполнении, он имеет максимальной возможный функционал. Реализовать проект удалось благодаря импортным деталям передовых производителей. В результате на рынке появился электросчетчик «Меркурий» трехфазный со следующими достоинствами:

• компактные габариты и небольшой вес;
• низкая погрешность измерений;
• долговечность и надежность в эксплуатации;
• возможность подсоединения к централизованной системе;

Предоставляется гарантия от производителя.

Трёхфазный счётчик «Меркурий 230»

Это усовершенствованный прибор, имеющий телеметрический вывод со специальным интерфейсом, который нужен, чтобы обмениваться информацией. На приборе ставится электронная пломба для автоматической диагностики возникающих проблем. Это прямоточный агрегат для подсчета электрической энергии в трехпроводной и четырехпроводной сети. Его можно подключить прямым или трансформаторным методом.

Трехфазный счетчик «Меркурий 230»

Обратите внимание! При подключении трансформатора можно делать считывания энергии на предметах, имеющих высокую нагрузку. Трехфазный счетчик обладает жидкокристаллическим дисплеем, куда поступают данные в киловаттах и часах

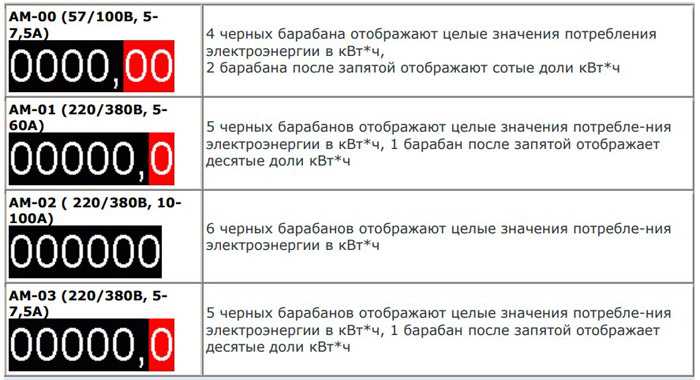

Оснащен восемью разрядами. Первые шесть цифр указывают на целые значения, а последние — на сотые. Погрешность в 1,0 киловатт. Температура работы от −40 до +55 градусов Цельсия

Трехфазный счетчик обладает жидкокристаллическим дисплеем, куда поступают данные в киловаттах и часах. Оснащен восемью разрядами. Первые шесть цифр указывают на целые значения, а последние — на сотые. Погрешность в 1,0 киловатт. Температура работы от −40 до +55 градусов Цельсия.

Электросчетчик однофазный и трехфазный предназначен для работы дома и в условиях промышленности. Бывает индукционным или электронным. Последний более точный, поскольку не оснащен вращающимися деталями. Преобразует сигнал с измерительных устройств.

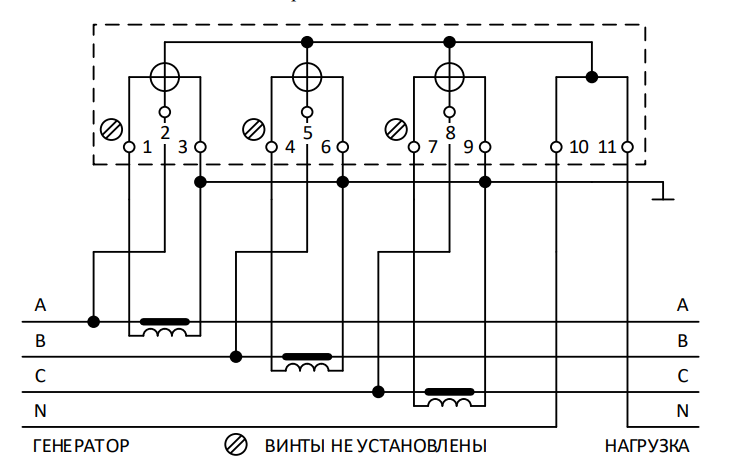

Полукосвенная схема подключения

Подобный вариант подключения используется при установленной мощности потребления электрической энергии свыше 60 кВт. В данной схеме применяются трансформаторы тока, особенностью которых является тот момент, что первичная обмотка заменена электрическим проводом.

В результате протекания тока во вторичной обмотке по проводнику, согласно законам индукции, происходит электрическое напряжение. Показатель именно этого напряжения фиксируется прибором учета. Для расчета количества потребленной энергии необходимо коэффициент трансформации умножить на показания счетчика.

Подключить счетчик «Меркурий-230» АМ таким способом можно по различным схемам, в каждой из которых трансформаторы тока будут использоваться как своеобразный источник информации.

Десятипроводная схема подключения считается наиболее распространенной. Главным ее преимуществом следует назвать наличие гальванической развязки измерительных и силовых цепей. Недостатком такого варианта подключения является большое количество используемых проводов.

Последовательность подключения счетчика и трансформаторов выглядит так:

• Клемма №1 – вход «A».
• Клемма №2 – вход конца измерительной обмотки «A».
• Клемма №3 – выход «A».
• Клемма №4 – вход «B».
• Клемма №5 – вход конца измерительной обмотки «B».
• Клемма №6 – выход «B».
• Клемма №7 – вход «C».
• Клемма №8 – вход конца измерительной обмотки «C».
• Клемма №9 – выход «C».
• Клемма №10 – вход фазы «ноль».
• Клемма №11 – фаза «ноль» со стороны нагрузки.

Осуществляя установку прибора учета для подключения в разрыв цепи трансформаторов, применяют специальные клеммы, обозначаемые Л1 и Л2.

Еще один вариант подключения счетчика с использованием полукосвенной схемы – сведение трансформаторов тока в конфигурацию, напоминающую звезду. В таком случае облегчается установка прибора учета, так как для монтажа требуется меньшее количество проводов, достигается это посредством усложнения внутренней схемы. Подобные изменения никоим образом не сказываются на точности и качестве показаний.

Существует еще один вариант подключения с использованием трансформаторов тока – семипроводной. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. Основным недостатком является отсутствие гальванической развязки измерительных и технологических цепей. Данная особенность делает эту схему опасной в обслуживании.

Для приборов учета, функционирующих с применением трансформаторов, в нормативной документации сформулировано особое требование: между счетчиком и электрическим проводом необходимо устанавливать контактную колодку или панель, посредством которой осуществляются все необходимые соединения.

В случае необходимости вторичная обмотка шунтируется, и эталонный счетчик подключается к системе измерений. Наличие колодки существенно облегчает монтаж. Оборудование можно снять и заменить на другое, не отключая при этом основную линию электроснабжения.

Используемые в приборах учета измерительные трансформаторы не всегда обладают заданными параметрами. По истечении определенного времени их следует проверять.

Важно учитывать эти детали при снятии показаний. Полукосвенные схемы подключения нуждаются в дополнительном внимании

Организации сбыта предпочитают работать с устройствами прямого включения.

Какие бывают ошибки при подключении и как их не допустить

Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.

Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы

В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.

Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.

При подключении 3-фазных трехэлементных электросчетчиков в 4-провдную цепь, в которой есть цепи U и I расположенные раздельно, используются (ТТ) трансформаторы тока, они делают измерительный электросчетчик универсальным устройством, он называется трансформаторным счетчиком.

Рассмотреть присоединение такого прибора можно на примере «Меркурия 230А».

Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Конструкция использует раздельные токовые цепи и цепи напряжения.

Рис №1. Схема включения 3-элментного Меркурия 230А в электросеть с четырьмя проводами.

Для схемы обязательно присоединение всех трех элементов измерения счетчика с обязательным строгим соблюдением полярности и с чередованием фаз в прямом порядке относительно соответствующему U.

При использовании чередования фаз обратной полярности в присоединении во вторичной обмотке ТТ произойдет замер отрицательных величин мощности, производимым в измерительном элементе прибора. Для схемы обязательно присутствие нулевого проводника.

Неисправности схемы присоединения:

1. Окисление, а также ослабление контактов на выводах ТТ.
2. Обрыв или излом фазных проводников в цепях Uвтор.
3. Неисправность самого трансформатора тока.

Для решения вопроса как подключить электросчетчик через трансформаторы тока может использоваться 7-проводная схема присоединения счетчика, рассмотренная на примере электросчетчика СА4У-И672М.

Рис №2. Схема присоединения СА4У-И672М. Перемычки Л1 – И1 устанавливаются на ТТ. Перемычки: 1 – 2; 4 – 5; 7 – 8 находятся на клеммах прибора.

Для этой схемы характерно использование совмещенных, объединенных в одну цепь I и U, это возможно при помощи установки перемычек в измерительном приборе и на ТТ.

Схема имеет несколько существенных недостатков:

1. Токовые цепи прибора всегда под напряжением.
2. Трудно выявить во время работы электрический пробой внутри ТТ.
3. Использование перемычек И2 – Л2 для ТТ и перемычки 1 – 2 на клеммах прибора приводит к появлению добавочной измерительной погрешности.

Для электроустановок низкого напряжения 380/220В, используется схема с соединением концов вторички ТТ И2 с токовыми выводами прибора в одной точке.

Рис №3 Схема присоединения электросчетчика в сети на четыре провода «звездой» с использованием чередования фаз в прямом порядке.

Самый распространенный универсальный способ подключения, обеспечивающий безопасное обслуживание, это: подключение электросчетчика через трансформаторы тока, с использованием испытательной коробки для низковольтных сетей U – 220В.

Рис№4. Монтажная схема соединения счетчика через испытательную коробку.

Испытательные коробки используются для электросчетчиков, подключенных с помощью измерительных ТТ, это способствует повышению безопасности производства работ при проведении ТО и ТР. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Использование испытательных коробок это непременное действие для потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Рис №5 Конструкция испытательной коробки.
