Терморегулятор для водяного теплого пола

Как правильно выбрать?

При выборе терморегулятора стоит учитывать следующие нюансы:

1. Простые механические модели подходят для систем небольшой площади, до 100 м2. Если площадь больше, стоит выбрать электронный аналог.
2. При отсутствии посторонних нагревательных приборов наилучшим выбором станет устройство с выносным датчиком. Он защитит нагреватель от перегрева.
3. Для деревянных полов и домов подбираются модели накладного типа (открытая установка). Они более безопасны при перегреве и коротком замыкании.

Стоит учесть сложность монтажа, необходимость вызова специалистов и стоимость устройств. Дополнительным критерием может стать сложность в понимании многочисленных настроек.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика.

Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб.

Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля.

Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см.

После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателяи через контактор(пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент!Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

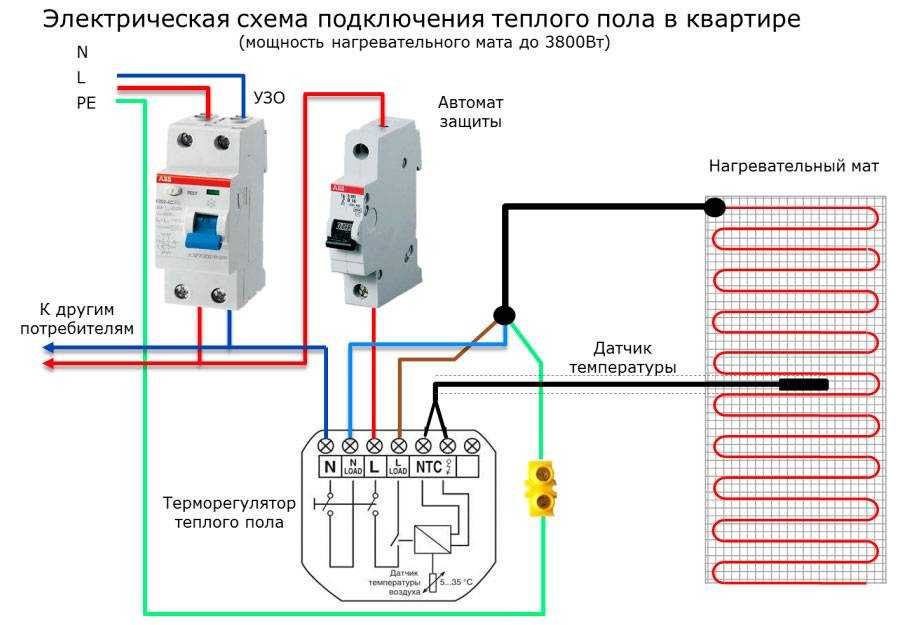

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого полаи самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Критерии выбора терморегуляторов

Если в единственном помещении для обогрева полов установлен только один контур отопления, мультизональный терморегулятор не нужен. Это небольшие по площади комнаты, к которым относятся, в основном, санузлы и ванные. Здесь достаточно и простого электромеханического регулятора.

Его же стоит применить и в случаях, когда устанавливать температуру будут неподготовленные пользователи, например, пожилые люди. Всего одна регулировка, да к тому же еще и механическая, позволит им управлять нагревом пола, не сильно вдаваясь в нюансы и тонкости работы с электронными устройствами.

Поскольку электромеханические регуляторы сложно сломать, их использование показано в семьях с маленькими детьми.

В случаях с обогревом больших площадей обойтись одним контуром для качественного прогрева пола невозможно. Поэтому и термостаты должны использоваться мультизональные.

Если к тому же предполагается греть полы в нескольких комнатах или во всем доме, впору задуматься о централизации управления системой. Но в этих случаях нужно заранее предусмотреть трассы для соединения датчиков температуры с блоком управления. Получается целый проект, который еще и должен стыковаться с расположением трасс электропроводки. Поэтому решение такой задачи возможно только во время строительства или капитального ремонта помещений. Интересна возможность интеграции управления нагревом теплых полов в систему «умного дома».

Но в централизации управления есть и свои минусы. Для людей, проживающих в каждой конкретной комнате, бывает более удобным наличие персонального терморегулятора только для нее.

Если вы хотите экономить, снижая температуру нагрева полов или отключая вовсе отопление в то время, когда в доме никого нет, нужно выбрать терморегуляторы с возможностью программирования этих событий. Но актуальным это будет только тогда, когда эти события случаются регулярно, а не эпизодически.

Система со смесительным 3 ходовым клапаном

Для того чтобы лучше управлять температурой теплой жидкости, лучше всего делать подключение водяного теплого пола к системе отопления с помощью 3 ходового крана. Его конструкция состоит из:

• отдельного термодатчика;
• термоголовки.

Использование такого устройства в схеме пола дает возможность обеспечения единой температуры воды в каждом контуре. Посредством циркуляционного насоса приводится в движение теплоноситель. А термостатический 3 ходовый клапан подмешивает определенное количество теплоносителя в подающую трубу.

Причем установка 3 ходового смесителя делается на коллекторной выходной ветке обратной трубы. Такая схема максимально простая, сложность состоит только в регулировке температуры в некоторых контурах.

Схема с 3 ходовым клапаном водяного пола

Важно! Смесительный 3 ходовый кран может иметь не только стандартный температурный датчик, но и подсоединяться к автоматической системе управления водяным обогревающим полом. Бывает так, что неопытные монтажники выбирают данную систему из-за простоты, но потом не могут понять, почему пол плохо греет

Обязательно нужно учитывать, что трубопровод с запорным 3 ходовым клапаном без насоса обладает небольшой проходимостью. Именно по этой причине использование такой схемы ограничивается 2 — 3 параллельными магистралями нагрева. Из-за дополнительных требований длина труб в контурах достигает не больше 35 — 40 метров. Однако при использовании насоса циркулирования ограничения снимаются

Бывает так, что неопытные монтажники выбирают данную систему из-за простоты, но потом не могут понять, почему пол плохо греет. Обязательно нужно учитывать, что трубопровод с запорным 3 ходовым клапаном без насоса обладает небольшой проходимостью. Именно по этой причине использование такой схемы ограничивается 2 — 3 параллельными магистралями нагрева. Из-за дополнительных требований длина труб в контурах достигает не больше 35 — 40 метров. Однако при использовании насоса циркулирования ограничения снимаются.

Зачем нужны балансировочные вентили

Сразу оговоримся, что далеко не каждая система требует балансировки как таковой. Например, 2—3 коротких тупиковых ветви с 2 батареями на каждой способны сразу включиться в нормальный рабочий режим при условии, что верно подобраны диаметры труб, а расстояния между приборами небольшие. Теперь давайте разберем 2 ситуации:

1. К котлу подключены 2—4 ветви отопления неравной длины с числом радиаторов от 4 до 10.
2. Тот же расклад, но с батареями, оснащенными термостатическими вентилями (описаны в другой публикации).

Пример тупиковой схемы с плечами неравной длины и нагрузки. На последнем радиаторе короткой ветви тоже нужен балансовый вентиль Поскольку основная масса воды всегда течет по пути наименьшего гидравлического сопротивления, в ситуации №1 большее количество тепла получат первые отопительные приборы, расположенные близко к котлу. Если поступление теплоносителя к этим радиаторам не ограничить, то последние батареи в цепочке нагреются гораздо слабее, разница температур между ними может составить 10 °С и более.

Чтобы направить к дальним батареям требуемое количество теплоносителя, на подводках к ближним приборам ставятся радиаторные балансировочные вентили, изображенные на фото. Они ограничивают проток воды, частично перекрывая проходное сечение труб и увеличивая гидравлическое сопротивление участка.

Таким же образом регулируется подача теплоносителя в системах с пятью и более тупиковыми ветвями. На врезках, приближенных к теплогенератору, устанавливаются ручные балансировочные краны, предназначенные для трубопроводов. Частично перекрывая проход воде, они направляют основной поток дальше по магистрали.

Ситуация №2 сложнее. Установка радиаторных термостатов с головками позволяет менять расход теплоносителя в автоматическом режиме по мере необходимости. Но представьте, что в ближней к котлу комнате распахнулось окно, температура воздуха упала, а терморегулятор полностью открылся. Тогда в последнем помещении тоже станет холоднее, ведь ему не хватит тепла, отнятого первой батареей.

Задача вентилей – ограничить расход теплоносителя на стояки (или горизонтальные ветви)

На длинных ветвях с большим числом отопительных приборов, оборудованных термоголовками, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления, как это сделано выше на схеме.

Регуляторы, связанные капиллярными трубками с балансовыми кранами, реагируют на уменьшение/увеличение расхода воды и поддерживают давление в обратке на одном уровне. Тогда всем потребителям хватает теплоносителя, несмотря на срабатывание термоклапанов. О пользе таких регулировочных кранов подробно рассказывается в видео:

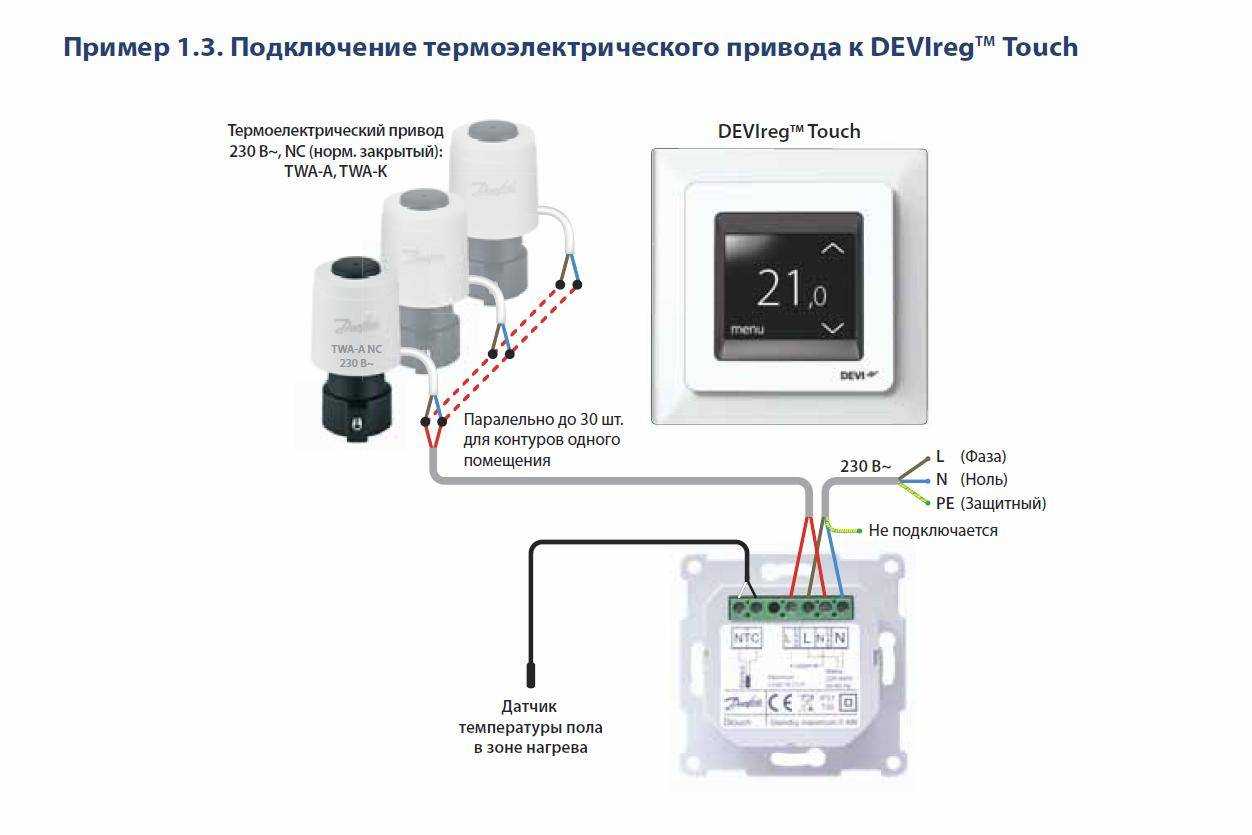

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Техники регулирования температурного режима водяных полов

Как уже сказано, есть масса вариантов обеспечить поддержание комфортной температуры в помещении. Разберем каждый из них.

Ручная регулировка

Пример механического терморегулятора для ручного управления температурой пола

Осуществляется процесс посредством термоголовок (как обычный кран). Никаких автоматических приборов не нужно. Установка термоголовки производится на коллектор обратный и подающий. Процесс осуществляется после заполнения каждой петли контуров при отсутствии воздуха в трубах. Сначала идет заполнение основной системы, затем открыть/закрыть прямое и обратное направление петли, чтобы заполнить и ее, воздух должен выходить через воздуховод, иначе полы не будут греть как положено.

Запустив циркуляцию одной петли, проверить температуру – она должна быть везде примерно одинаковой. Закрыть первую петлю и переходить к следующей. Таким образом проверяются все петли контуров. Конечно, при определении тепло/холодно только рукой, не получить идеального совпадения температуры каждой петли, поэтому иногда общий результат можно увидеть только через час – дает себя знать инерциальность системы.

Групповое регулирование

Схема группового регулирования температуры сенсорными датчиками

Применяется в том случае, когда нужно поддерживать  тепло сразу на нескольких объектах. Подразумевается применение автоматических приборов, что гарантирует точность результата, обеспечивая больший комфорт управления. Регулировка осуществляется на источнике тепла, а также на смесительных узлах принцип «константы» или «климат-контроля», охватывающий всю постройку.

1. Принцип константы осуществляется с применением термоголовок, монтируемых на двух-, трехходовые клапаны. Чувствительная система всегда будет поддерживать одну температуру, установленную заранее. Большие узлы оснащаются электроприводами, для маленьких узлов достаточно обычных приборов.
2. Водяной теплый пол, регулируемый по принципу «климат-контроль», зависит от автоматического датчика, устанавливаемого на систему. Получается регулировка по общей температуре окружающей среды, а потому все решает автоматика. «Умная» система сама делает вычисления, выставляя термальный режим и поддерживая его заданное время. Осуществляется это посредством просчета температуры воды, воздуха на подаче, вычисления соответствия таблице и потом автомат вычисляет оптимальную градацию температур для помещения.

Индивидуальное регулирование

Для индивидуальной регулировки температуры применяется система климат-контроля

Как правило, данный вариант подходит для обеспечения комфортного микроклимата в отдельно взятой комнате. В этом случае определяется температура воздуха, затем теплого пола, регулировка же обеспечивается монтажом датчика в каждую зону (комнату). Групповой вариант регулировки никак не заменит индивидуальный, так как в первом случае система работает по охвату всего дома, работая в «одном ритме», во втором случае у каждой зоны свой температурный режим водяного пола, который может быть отличным от любого другого – разница температурных режимов контуров иногда довольно существенная, именно поэтому требуется монтаж термодатчиков регулирования в индивидуальном порядке.

Что касается последнего, комплексного варианта регулирования температурного режима водяного пола, то он достигается правильным объединением группового и индивидуального решения. Выполнить самостоятельно подобную работу достаточно сложно, особенно, если нет определенного навыка – большой перепад температур может спровоцировать сбой работы всей системы, поэтому потребуется полная перенастройка конструкции, что повлечет дополнительные расходы.

В случае обустройства системы теплых полов своими руками, самым простым и действенным способом регулировки температуры водяного теплого пола является работа кранами, то есть, ручной вариант. Монтаж не требует никаких профессиональных навыков, а работать ими довольно удобно: холодно – открыть, тепло – закрыть подачу кипятка по трубам системы. Помимо простоты, способ характеризуется экономностью осуществления, а если краны находятся там, где до них могут дотянуться дети, есть термоголовки, оснащенные специальной защитой, которая предупредит возможность кручения в хаотичном порядке.

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделение основного потока теплоносителя на 2 контура:

• с переменным гидрорежимом;
• с постоянным.

Зачастую постоянный поток необходим для того, кому подается теплоноситель высокого качества и в установленных объемах. Его регулировка соответствует показателям качества. Касаемо же переменного потока, то он используется для объектов, где показатели качества не являются ключевыми. Здесь важную роль играет показатель коэффициента количества. Другими словами , подача тёплого носителя в этом случае осуществляется по требуемому количеству.

Обратите внимание! Одним из элементов запорной арматуры является и аналог прибора, о котором мы повествуем в данной статье, который называется двухходовой клапан. В чем его отличие? Он отличается от трехходового принципом своей работы. Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели

Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели.

Шток постоянно открыт, он настраивается на определенный объем жидкости. Исходя из этого, у пользователей появляется возможность получать требуемый объем как в плане количества, так и в плане качества. В общем, данный прибор не может остановить подачу жидкости для сети с постоянным гидравлическим потоком. А вот поток переменного типа он способен перекрыть, из-за чего появляется возможность регулировать давление/расход.

Можно создать один трехходовой клапан, соединив пару двухходовых. Но они должны работать в режиме реверса, то есть, при открытии одного, другой должен закрываться.

Трехходовой клапан для теплого пола или других целей работает со следующей последовательностью:

• к коллектору, который является одним из элементов теплого пола, поступает горячая вода;
• степень нагрева жидкости определяется во время ее прохождения через термосмесительный клапан;
• в том случае когда температура превышает установленный уровень, открывается проход откуда поступает охлажденная жидкость;
• оба потока смешиваются внутри;
• после того как температура падает до установленного предела, проход для холодной воды закрывается.

К недостаткам трехходовых клапанов, можно отнести вероятность появления резких скачков температуры, которые могут происходить при запуске нагретой воды, что может оказывать негативное воздействие на состояние трубопровода при смешении.

Трехходовой термостатический смесительный клапан применяется для того, чтобы:

• при необходимости перенаправлять потоки с разных трубопроводов;
• смешивать потоки диаметрально разных температур, для получения потока установленной температуры;
• динамически управлять направлением потоков для получения потока с постоянно установленной температурой;
• в водопроводной системе, это получение потока с заданной стабильной температурой;
• в отопительной системе, это получение отдельного смесительного узла со стабильно постоянной температурой циркуляции.

С помощью обычного шарового крана можно регулировать вручную. С виду он схож с обычным вентилем, но обладает такой особенностью как дополнительный выход. Данный вид арматуры используется для принудительного ручного управления.

Для автоматической регулировки используется особый трехходовой клапан, который оснащен электромеханическим прибором для того чтобы менять положение штока. Его нужно подключать к термостату для того, чтобы была возможность регулировать температурный режим в помещении.

Автоматическая настройка ТП

Такая регулировка теплого пола водяного отопления выполняется одним из двух способов. Это термомеханический или электронный метод при использовании приборов с электромеханическим принципом действия, с помощью которых управляется запорная арматура.

Электронное управление

Конструктивно данная система управления состоит из следующих элементов:

• электронных термометров;
• электрических приводов, являющихся исполнительными устройствами;
• контроллера.

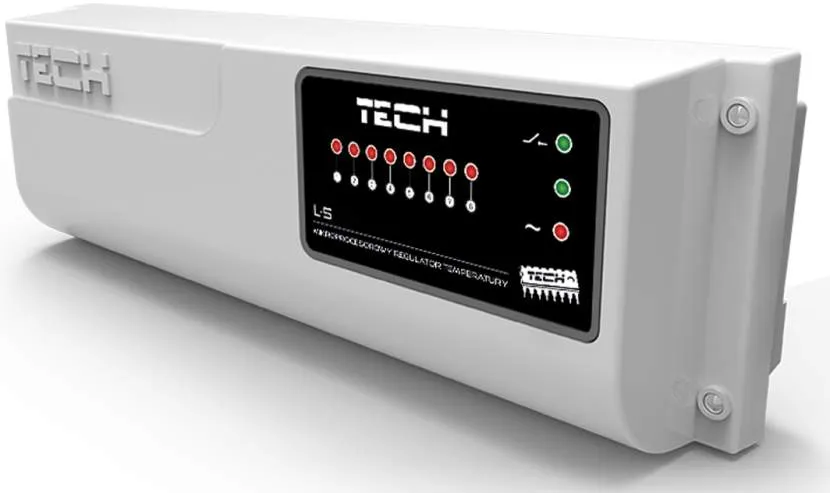

Вариант контроллера для греющего полаИсточник термосан.рф

Исполнительные устройства используются в двух вариациях. Так, одни электрические приводы во время монтажа прикрепляются к регулировочным вентилям, а другие – представляют собой встроенные модели, которые являются частью клапанов.

Настройка теплого пола водяного с помощью электронной системы управления выполняется тоже путем изменения расхода теплоносителя. При этом заранее задаются пороговые значения интенсивности подачи нагретой воды в контуры ТП.

Электронное управление подразумевает использование автоматического регулятора температуры. Его датчики могут измерять соответствующий параметр как воздуха в комнатах, так и теплоносителя.

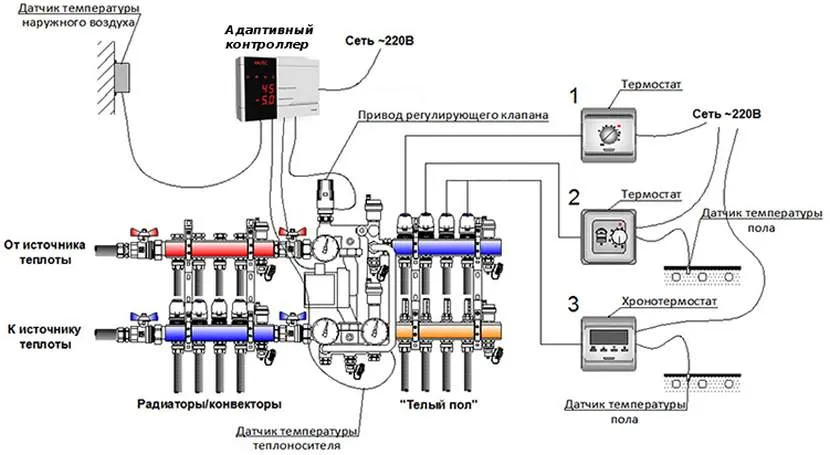

Условная схема электронного управления теплого полаИсточник st-montaj.ru

Термомеханическое управление

В состав такой системы входят термостатические клапаны. Вместо них могут применяться краны с термоголовками. Эти приборы реагируют на изменение температуры нагретой воды в трубах. В таких устройствах используется газ или жидкость в качестве термореактивного вещества. Независимо от его вида данная запорно-регулирующая арматура обычно монтируется для каждой петли ТП, чтобы контролировать температуру в ней.

Видео описание

В этом видео специалист рассказывает о правильных и неправильных способах настройки греющего водяного пола при использовании расходомеров:

Термоклапан представляет собой надежный прибор. В его корпусе может быть установлен сердечник из бронзы, латуни или меди. Теплоноситель нагревает именно его, который потом передает температуру термореактивному веществу. В результате нагрева наполнитель (газ или жидкость) расширяется. Из-за этого он начинает перемещать сердечник, связанный с клапаном. В итоге происходит постепенная блокировка циркуляции теплоносителя.

В системе «Теплый пол» монтаж термостатического клапана может выполняться не только на коллекторе. Его еще используют в отдельной сборке, которая называется «унибокс». Кроме термостатического клапана, она также комплектуется воздухоотводчиком автоматического действия. Приборы размещаются в небольшом боксе. Здесь же устанавливается термостат.

Видео описание

О современной автоматике для водяного теплого пола рассказывается в данном видео:

Если система оснащена «унибоксом», тогда для осуществления регулировки температуры в одной петле теплого пола не нужно привязываться к крупногабаритному коллекторному шкафу. Это особенно актуально, когда у ТП немного ветвей.

Систему «Теплый пол» также оснащают термомеханическими регулирующими устройствами с воздушными датчиками. Это их выносные компоненты. Данные элементы с высокой чувствительностью позволяют выполнять настройку регуляторов с учетом температуры воздуха в комнате, а не по степени нагрева теплоносителя в трубах.

Термореактивный наполнитель термомеханических регулирующих устройств с воздушными датчиками обладает намного большей чувствительностью. При этом принцип работы приборов остается прежним. Термомеханические регуляторы с воздушными датчиками применяют там, где нужно контролировать сразу несколько веток ТП в одной комнате, которая отапливается исключительно за счет работы системы «Теплый пол».

Видео описание

В данном видеоролике рассказано, как отрегулировать теплый пол водяной в частном доме:

На температуру теплого пола влияет вид финишного покрытия и личные предпочтения людей. При этом нормативное значение может изменяться от 22 до 35 °C. Кроме того, для каждого вида помещения утверждены индивидуальные пределы нагрева. Так, для жилой комнаты оптимальная температура пола составляет от 20 до 28 °C.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Wi-fi терморегулятор

Управление такого терморегулятора возможно с любой точки мира. Главное чтобы терморегулятор был в зоне действия Wi-fi, а на вашем смартфоне установлено специальное приложения для управления терморегулятором.

Такое управление очень часто является самым удобным. Например, теплый пол в загородном доме. Когда вас там нет теплый пол работает на поддержание температуры дома в плюсовой температуре, но как только вы решили приехать на дачу, вы открываете приложение и выставляете необходимую температуру пола или помещения. Приехав, вы обнаружите, что в доме тепло и комфортно.

Все эти терморегуляторы отличаются внешним видом и дополнительными функциями, однако свою основную задачу по поддержанию температуры пола, выполняет каждый.

При выборе терморегулятора я бы вам посоветовал обратить внимание на 3 пункта:

1. Какой гарантийный срок и есть ли сервисный цент?

2. Нужен ли вам программируемый терморегулятор?

3. Терморегулятор должен гармонично вписаться в ваш интерьер.

Гарантия на терморегулятор

Гарантия на терморегуляторы от 1 года до 3 лет. На более надежные и фирменные терморегуляторы гарантия 2-3 года. Убедитесь у продавца есть ли сервисный центр у выбранного вами терморегулятора и какие условия гарантии. Самое правильное условие — бесплатная замена неработающего терморегулятора на новый в течении всего гарантийного срока.

Какие схемы укладки использовать?

Схем укладки водяного теплого пола существует несколько. Их подбор зависит от таких факторов:

• размер и форма помещения;
• расстановка мебели, массивной бытовой техники;
• наличие внешних стен, выходящих на улицу.

Сегодня используются спиральные схемы укладки, когда труба выкладывается в виде одинарной спирали, при этом подающая и забирающая стороны идут параллельно. Есть вариант сдвоенной спирали, который применяется, если одна из стен помещения выходит на улицу. В этом случае небольшой участок отдельной спиралью монтируется около стены, после чего труба от него выкладывается в виде большой спирали. Вариант укладки водяного теплого пола в виде петель или змейки применяется для больших комнат.

После того как монтажные работы окончены, необходимо провести тестирование пола, заполнив его водой. Вода начинает подаваться в полость труб под давлением в 5-6 бар. Подобная процедура проводится примерно в течение суток. Если никаких протечек не обнаружено, сама система работает исправно, то можно начинать производить заливку цементной стяжки.

Выполняются работы по заливке, когда вся система теплого пола наполнена водой, ее нельзя сливать ни в коем случае. После заливки пол оставляется минимум на 28 дней, в течение которых он будет высыхать. Когда поверхность готова, можно укладывать выбранный тип напольного покрытия.

Виды регуляторов

Виды термостатов

Вид регулятора	Описание
Механические	Аксиома инженеров – чем меньше составляющих, тем выше надежность агрегата. В этом случае она срабатывает на все сто процентов, механические приборы самые простые и надежные из всех производимых моделей. Стоимость у них также наиболее низкая. Температура регулируется поворотом диска со шкалой в градусах. Дополнительно на лицевой панели установлен рычаг включения/выключения устройства в систему, дополнительные функции отсутствуют.
Электронные	Функционал в принципе ничем не отличается от вышеописанного, но немного изменились методы постановки задач. Приборы имеют цифровой экран, управление выполняется кнопками. Температура задается с интервалом в один градус. По стоимости несколько выше механических.
Электронные с функционалом программирования	Это довольно технически серьезный прибор, не только поддерживает температуру в помещениях, но и автоматических ее регулирует в зависимости от присутствия людей, времени суток и дня недели. В ночное время показатели несколько понижаются, к утру повышаются. Нет никого в помещениях – отопительная система переводится в дежурный поддерживающий режим функционирования. Только за счет установки этого прибора можно сэкономить до 30% энергии, а если умножить ее на современные цены, то станет понятным, почему именно такие термостаты в последнее время пользуются большой популярностью. Самые современные модели могут иметь переносной пульт управления или настраиваются с помощью планшета и персонального компьютера. Эти устройства контролируют не только показатели нагрева пола, но и температуру воздуха, что значительно повышает комфортность пребывания в помещениях. Никогда не выбрасывайте инструкцию по пользованию приборами. Дело в том, что регулировки изменяются редко, за это время потребители успевают окончательно забыть алгоритм выполнения регулировок. Особенно это касается людей старшего поколения.
Сенсорные	По функционалу почти никаких отличий нет, разница в способе управления. Кнопки не тактильные, а сенсорного типа. Более современные, но очень «нежные», требуют аккуратного отношения.
Радиотермостаты	Для отечественного рынка совершенно новая автоматика. Серверные механизмы управляются радиосигналами, термостат переносной, тоже подает радиосигналы на исполнительные устройства. Принимает сигналы и отправляет их на сервоприводы радиоконтролер. Стоимость такой аппаратуры доступна далеко не всем потребителям. Да и не нужна она, по правде говоря. Более дешевые аналоги отлично справляются со своими функциями и позволяют эффективно управлять системой.

Термостат с механическим приводом

На фото – электронный термостат

Программируемый термостат
