Можно ли провести газ полипропиленовой трубой?

Разновидности газовых труб

Газовые трубы из ПНД

Достаточно долго для сооружения газопровода использовались только стальные трубы. Причина в уникальном сочетании прочности и стойкости к высокому давлению с относительной тонкостью стенок. Однако стоимость такого газопровода велика, поэтому поиски альтернативы не прекращались.

Сегодня для магистральных труб согласно ГОСТ все еще используются только железные сплавы. А для распределительных, и тем более домовых сетей применяются другие материалы.

Пластиковые

Лучшим вариантом для газопровода выступает полиэтилен низкого давления. Такой материал намного устойчивее к механическим повреждениям и способен выдерживать большой напор природного газа. Допускается применять полипропиленовые и поливинилхлоридные. Используются они гораздо реже, так обладают большим количеством недостатков. Труба из ПВХ не устойчива к действию ультрафиолета и годится для прокладки только подземных коммуникаций.

Применяются и металлопластиковые. Такие изделия армируются алюминиевой фольгой или сеткой. Располагается этот слой между полимерными слоями и с воздухом не контактирует. Армирование придает изделию большую прочность, уменьшает коэффициент теплового расширения. Такая труба сохраняет свои геометрические размеры. Кроме того, полиэтилен проницаем для газов. Алюминиевая фольга предупреждает утечку метана или пропана даже в минимальных дозах.

Если армировать полиэтиленовые трубы, они теряют гибкость, а это усложняет монтаж. Однако чем меньше диаметр, тем проще сгибать трубу. Это позволяет обойтись без многочисленных стыковок.

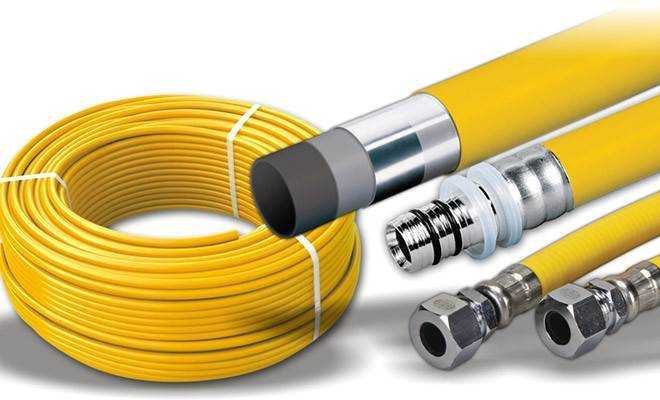

Металлопластиковые трубы

Полимер для газопровода выбирают с учетом толщины стенки – от этого зависит стойкость к давлению. Выпускают изделия марок ПЭ100+, ПЭ100, ПЭ80 ПЭ63. Газовод с показателем 100+ выдерживает давление в 1,6 МПа.

Газовые шланги

Порой неудачное расположение газового оборудования и внешней системы не позволяет разработать простую внутридомовую схему. В таких случаях применяют гибкие газовые рукава длиной до 3 м. Они позволяют подключить плиту или котел, не загромождая помещение трубами.

Используют 3 варианта.

• Резиновый шланг с металлической оплеткой – встречается чаще всего. Обычно используется в кухне и в ванной. Привлекает своей высокой прочностью и долговечностью.
• Резинотканевый – менее устойчив к механическим повреждениям, его нельзя закрепить жестко. Однако такое изделие совершенно не проводит электрический ток. Диэлектрик для газового шланга не нужен.
• Сильфонный газовый шланг – гофрированная труба из нержавеющей стали с пластиковой оболочкой и с двумя штуцерами для подсоединения. Сильфон практически вечен, так как нержавейка абсолютно устойчива к коррозии, выдерживает давление до 6 атм.

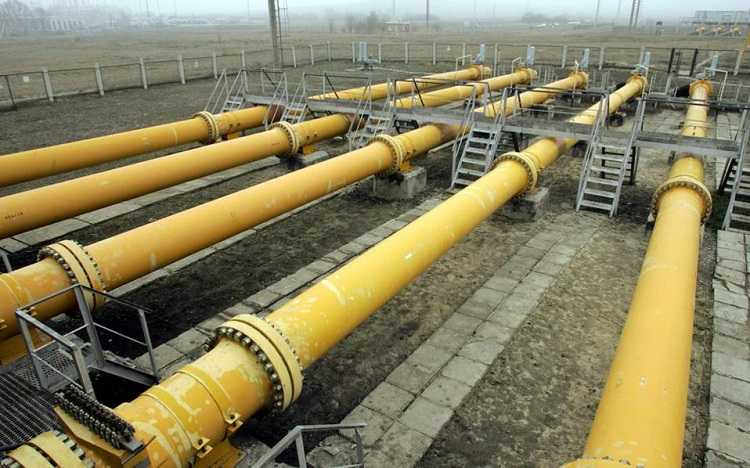

Металлические

Для газоснабжения берут низкоуглеродистую сталь – до 0,25%. В зависимости от типа сетей допускается применять шовные или бесшовные изделия горячей и холодной катки. Самые дорогие – последние, они отличаются максимально высокой прочностью и стойкостью к давлению и применяются при укладке магистралей.

Главными параметрами выбора выступает толщина стенки и диаметр газовой трубы. Нормы следующие:

• диаметр изделий для внутридомовой сети должен составлять не менее 25 мм;
• сечение газопровода для распределительной сети – не менее 50 мм;
• толщина стенок у труб для надземного монтажа составляет не менее 2 мм;
• толщина стенок для подземных коммуникаций – не менее 3 мм.

При изгибе 90 градусов трубы надо резать и варить

Достоинства и недостатки металлического газопровода обусловлены параметрами материала. Высокая прочность обеспечивает долговечность, однако она же делает монтаж довольно сложным делом. Изгибать фрагменты можно только под небольшим углом. При повороте на 90 градусов изделие нужно резать, а затем соединять сваркой. Прямые отрезки между собой можно садить на резьбу.

Сталь склонна к коррозии, так что трубопровод обязательно окрашивают и повторяют окраску периодически.

Сложны в эксплуатации подземные коммуникации. Контакт металла с землей и водой обеспечивает появление и прохождение электрического тока, который значительно ускоряет коррозию. При монтаже следует использовать диэлектрическую муфту на газовую трубу, а сам трубопровод оборудовать электрической защитой.

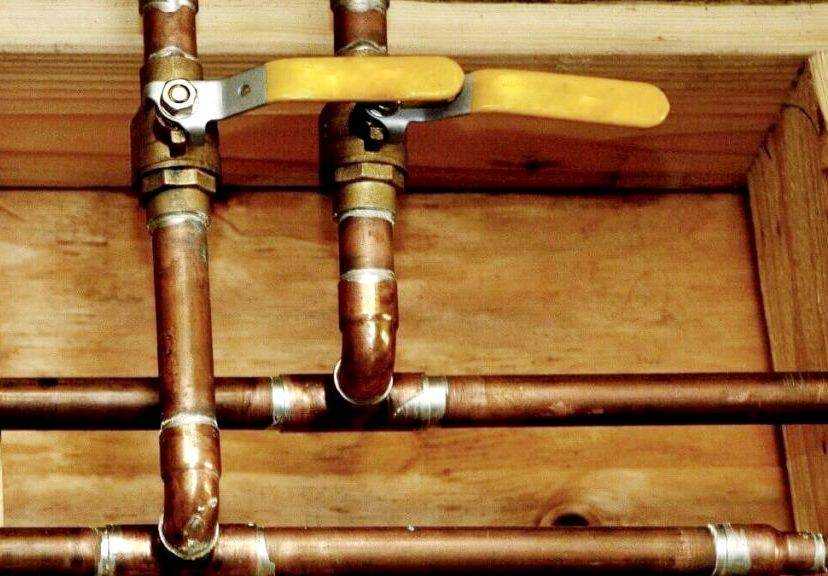

Для домовой сети в последнее время нередко используют медные трубы. Материал привлекает своей стойкостью к коррозии и исключительной долговечностью. Кроме того, они очень красивы, а на кухне могут служить даже элементом декора. Такой вариант дорого стоит, но зато не нуждается в электрической защите.

Нормы для газовых труб в квартире

Перед тем, как приступить к разработке плана по установке газопровода в квартире или доме, следует уточнить, при каких обстоятельствах он будет использоваться. Например, на кухне, как обязательное средство для работы газовой плиты, колонки или же в котельной для обеспечения дома теплом. К газопроводам в квартире предъявляются особые требования.

Подвод газа к колонке или плите производится с учетом некоторых требований

Соблюдение данных эксплуатационных и монтажных норм для газовых труб на кухне гарантирует безопасность и комфорт использования газопровода:

1. Не допускается монтаж газовых труб в жилых комнатах, а также прокладка газопровода в шахтах вентиляции.
2. Газовая тонкостенная труба не должна пересекаться с оконными и дверными проёмами.
3. Запрещено прокладывать трубы в труднодоступных местах, например, за декоративной стенной обшивкой (за исключением конструкций, легко поддающихся демонтажу). К газовой системе всегда должен быть быстрый доступ на случай поломки.
4. Расстояние трубы от пола не должно быть меньшим, чем 2 м.
5. Длина гибких сегментов коммуникаций, если используется тонкостенная труба, не может превышать 3 м. Также важна плотность соединения фрагментов сети.
6. Установка газовых коммуникаций возможна в помещениях с высотой потолков, составляющей не мене 2,2 м. Помещение должно быть хорошо вентилируемым.
7. Вентиляция на кухне, если там прокладывается газопровод, не может быть смежной с комнатами и другими жилыми помещениями.
8. Потолок и стены, находящиеся вблизи газовой системы, покрываются слоем невоспламеняющейся штукатурки. Если стена на кухне не оштукатурена, она изолируется от газовых коммуникаций (в особенности от газовой колонки) листом из металла толщиной от 3мм.

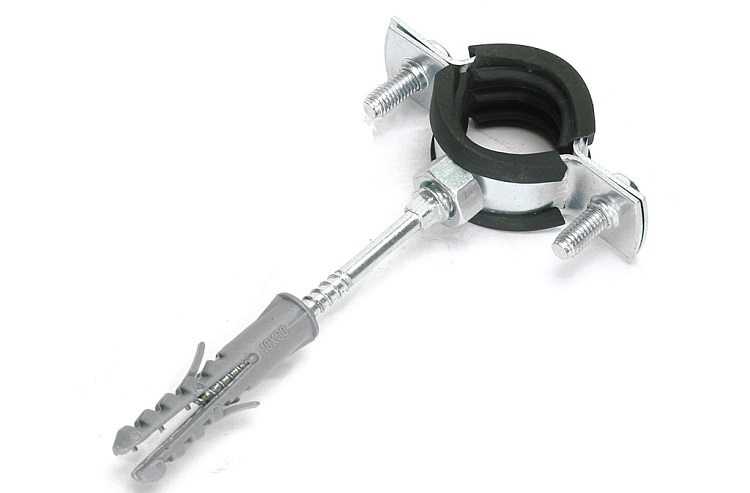

Следует позаботиться о надежном креплении газовых труб — хомутах с резиновой прокладкой

Некоторые правила касаются также установки труб для газовой колонки в квартире. Газовые колонки монтируются с вытяжной трубой – дымоотводом. Гибкая алюминиевая гофтротруба использоваться в качестве дымоотвода не может, монтаж вытяжных труб колонки осуществляется только с помощью стальных или оцинкованных изделий.

Монтаж тонкостенных газовых труб на кухне также имеет особенности:

• перед началом работ следует убедиться, что основной газовый кран перекрыт;
• если производится перенос газовой трубы в кухне, осуществляется продувка газопровода. Это позволяет избавиться от остатков газа в системе;
• стоит позаботиться о креплении газовой трубы к стене. Крепление делается с помощью специальных хомутов и скоб. Какое именно крепление будет использоваться, зависит от диаметра труб и их протяженности;
• если вблизи труб газопровода проходят электрические кабели, то расстояние между этими коммуникациями должно составлять не менее 25 см. А расстояние между газовой системой и электрическим распределительным щитом должно быть от 50 см;
• нежелательно располагать вблизи планируемой газопроводной системы охладительное оборудование на кухне: холодильники, морозильные камеры. Наличие газовой трубы за холодильником может стать причиной перегревания его радиатора, и, как следствие, неисправности оборудования;
• также не рекомендуется монтировать тонкостенные стальные газовые трубы слишком близко к нагревательным приборам и непосредственно к газовой плите, за стенкой газовой колонки;
• газовые трубы на кухне не могут быть проложены по полу, под раковинами, вблизи посудомоечных машин. Замаскировать газовую трубу можно и другими, безопасными методами;
• ремонтные работы желательно проводить без использования искусственного освещения, в постоянно проветриваемом помещении.

Производить монтаж газовых труб следует с соблюдением определенных правил

Указанные нормативы актуальны как для уже существующих газовых систем, так и для только устанавливаемых или подвергаемых переносу газовых труб.

Процесс и технология копки

Как правильно копать, пошаговая инструкция:

1. Снимают верхний пласт плодородной земли. Его рекомендуется отделить и оставить поодаль, чтобы присыпать траншею сверху, когда коммуникации будут закопаны. Со временем поверхность приобретёт нетронутый вид.
2. Остальной грунт выкапывают и складируют рядом с канавой.
3. Глубину проверяют с помощью измерительных приборов или рулетки.
4. Дно утрамбовывается, выравнивается подушкой из мокрого песка.
5. После сформированную траншею сдают контролирующему сотруднику газовой службы под акт приемки.

Стенки колеи укреплять не требуется, но с завершением работ затягивать не нужно. Траншея может деформироваться под влиянием погодных условий, человеческого фактора или механических повреждений, придётся исправлять.

Выбор труб для газопровода

Для укладки газопроводов в квартире и частном доме наиболее востребованными являются металлические элементы. Стальные трубы для газопроводов устойчивы к внутреннему давлению, они обеспечивают полную герметичность, что исключает утечки газа.

В зависимости от того, какое давление будет в газовой трубе в квартире, определяется разновидность труб для укладки газовой магистрали. Существуют газопроводы с такими условиями:

• низкое давление – не более 0,05 кгс/см2;
• среднее давление – от 0,05 до 3,0 кгс/см2;
• высокое давление – от 3 до 6 кгс/см2.

Трубы металлические тонкостенные используются только для газопроводов, в которых наблюдается низкое давление. Благодаря чрезвычайной легкости материала, стальные тонкостенные трубы могут быть задействованы при укладке трубопроводов со сложной конструкцией. Кроме того, такая труба достаточно гибкая — сгибать стальные тонкостенные трубы (на небольшой угол) можно без трубогиба. Тонкостенная металлическая труба легко поддаётся пайке. Стальные трубы с резьбой могут быть соединены между собой с помощью фитингов, а раструбные тонкостенные изделия соединяются только с помощью уплотнителя (конопляное волокно).

Чаще всего для прокладки газопровода к дому применяются стальные трубы

Если необходимо, чтобы газопровод выдерживал высокое давление, стоит применять более массивные трубы. Для возведения конструкций с повышенными требованиями к прочности используются стальные бесшовные трубы. Лучшие характеристики имеют холоднодеформированные стальные трубы. Но процесс сварки бесшовных изделий более проблематичен, чем пайка легковесных тонкостенных труб. Более оптимальным по эксплуатационным качествам вариантом, чем стальные толстостенные трубы, являются изделия из меди. Вместе с идентичной степенью надёжности они имеют гораздо более лёгкий вес, но отличаются высокой стоимостью.

Для прокладывания трубопровода в грунт используются газовые трубы из пластика. Такие газовые трубы гибкие, пластичные и недорогие. Для подземных конструкций рекомендуются полипропиленовые и полиэтиленовые изделия. Их часто используют для газификации частных домов. При укладке газопровода на даче приобретаются трубы для газа полиэтиленовые (низкого давления). Как правило, они чёрные с жёлтой маркировкой. Трубы из полиэтилена высокого давления в качестве газовых никогда не применяются.

Для разводки труб в доме допускается применение шлангов, изготовленных из вулканизированной резины с текстильным армированием. Но они не выдерживают высокое давление, и чаще всего применяются при подключении устройств к баллонному источнику газа или к системе газовой колонки.

Применять пластиковые трубы для газа можно только при определенных условиях

Но применение труб из пластика запрещено в ряде случаев:

• если газопровод будет прокладываться в районах с температурой атмосферного давления ниже 45 градусов;
• в районах с сейсмической активностью выше 6 баллов;
• если давление в газовой зоне высокое;
• при прокладывании газопровода внутри любых помещений, тоннелей и коллекторов.

Во всех перечисленных ситуациях газовая труба ПНД не сможет полноценно выполнять свои функции. Поэтому в данных случаях могут использоваться только стальные тонкостенные или бесшовные трубопроводы.

Особенности монтажа пластиковых труб для газа

Пластиковый газопровод собрать проще, но трубы нужно защитить от механического воздействия

Рекомендации просты и связаны с особенностями материала:

• ПЭ трубы не выносят действия прямых солнечных лучей. Контур защищают от солнца либо прокладывают под землей. Это требует подготовки: разметки, выкапывания траншей, засыпки.
• Механическая прочность пластика уступает стали, так что газопровод устанавливают в укромных местах.
• В отличие от металла коэффициент теплового расширения у пластика заметно выше. Это не сказывается на функциональности газопровода, но обязывает прокладывать трубы по открытому месту. Монтаж под полом или в стенах нежелателен.
• Пластик привлекает своей гибкостью и возможностью соорудить сложную систему. Нужно учесть, что чем меньше изгибов и поворотов в системе, тем лучше она функционирует.
• Каждые 2–3 метра трубу как вертикальную, так и горизонтальную нужно поддерживать дополнительным креплением или опорой.

Способы монтажа

Соединяют пластиковые трубы сваркой. Метод очень простой, так как температура сварки низкая, со стыковкой может справиться даже начинающий мастер.

Наиболее популярны 3 метода:

• Стыковой – крепление выполняют стык в стык. Так удлиняют трубу или делают ответвление.
• Враструб – при соединении на место стыка наваривают дополнительный слой полимера. Метод рекомендуется для труб диаметром более 15 мм.
• Электромуфтовый – газоводы соединяют сваркой через фитинг. Так меняют направление трубопровода, делают разветвления или слияние.

Все способы обеспечивают герметичное соединение. Электромуфтовый – самый удобный и быстрый.

Охранные зоны в зависимости от категории газопровода

Логично предположить, что газопроводная сеть является местом повышенной опасности. Имеется вероятность таких чрезвычайных ситуаций, как утечка газа, повреждение трубопровода, возгорание и т.п. Для поддержания безопасной и стабильной ситуации необходимо установить охранную территорию.

Участок земли, который отводится под охранную зону, чаще всего представляет собой две линии, проходящие параллельно сети газопровода. В зависимости от присвоенной трубопроводной системе категории величина охранного участка может различаться. Рассмотрим, какие группы участков бывают на сегодняшний день.

Зона охраны для газопроводной сети низкого давления

Безусловно, трубы с невысоким напряжением представляют собой меньше опасности во время ежедневной эксплуатации и при аварийных ситуациях. Однако газопроводы низкого давления могут также оказаться проблемными, поскольку определить утечку или неполадку в итоге гораздо сложнее

Этот аспект важно учитывать при работе

По установленному нормативу ширина охранной зоны для внешних газопроводных сетей данного типа составляет всего 2 метра от каждой из осей. Совсем небольшое расстояние определено именно таким образом, поскольку при ЧС утечка будет малоинтенсивной.

Что касается напряжения в трубах, оно крайне низкое – всего 0,005 МПа. При возникновении аварийной ситуации газ начнет сравнительно быстро вырываться. Медлить ни в коем случае нельзя, устранение проблемы становится первоочередным вопросом. Опасность состоит в том, что утечка газа в системе с низким напором не может быть оценена адекватно. Сколько времени прошло, как много газа успело вытечь?

Зона охраны для газопроводной сети среднего давления

Характеризуется заметным увеличением напряжения. Нормативное расстояние, которое должно быть минимально сохранено для сетей среднего давления, увеличивается в два раза и достигает 4 метров в обе стороны. Оно значительно меньше по сравнению с газопроводами высокого напора

Важно понимать, что сеть хотя и не содержит высокоинтенсивного топлива внутри, все равно не менее опасна. Если возникает непредвиденная авария, включающая утечку, заметить опасное положение получится не сразу

Это интересно!

“Виды малоэтажного строительства: разбираемся в классификации”

Подробнее

В нормативных актах и сводах правил установлены категории, определяющие возможное давление в сети газопровода данного типа. Оно может достигать 0,3 МПа. Специалисты высказывают мнение, что для такого напряжения охранная зона должна быть увеличена. Согласно статистическим данным, расчетам и реальным возможностям соответствующие органы оставили значение показателя без изменений.

Зона охраны для газопроводной сети высокого давления

Строительство вблизи газопровода высокого давления должно четко соответствовать нормативам, поскольку безопасность окружающей среды и объектов имеют приоритетное значение. Также для газопроводных сетей этого типа требуется удобный и быстрый доступ в случае ремонта или аварии.

Сеть относится к высокорискованной, поскольку внутреннее давление здесь намного превышает значение предыдущих категорий. При появлении утечки в трубопроводе топливо начнет резко выходить наружу с высокой скоростью (показатель зависит также от внешних факторов).

Газопроводы высокого давления разделяют на две категории. В первую группу входят сети, напор в которых максимально высокий и достигает от 0,6 МПа до 1,2 МПа. Зона охраны увеличивается до 10 метров в каждую сторону от труб. Во вторую группу входят сети с давлением до 0,6 МПа. Участок охраны в таком случае расширяется до 7 метров.

Как показывает практика, установленные нормативы охранных зон полностью соответствуют технике безопасности. Не похоже, что в скором времени будет рассматриваться возможность уменьшения или увеличения расстояния санитарной территории.

Как осуществляется прокладка коммуникаций на частном участке?

Если речь идет о газификации частного (малоэтажного) дома, то описываемый процесс и применение ПВХ конструкций будет иметь собственную специфику. Стоит исходить из того, что все газотранспортные коммуникации, собранные на основе обсуждаемого материала и проходящие за пределами помещения (по улице) должны быть размещены под поверхностью грунта, таковы требования современных норм безопасности

Нельзя не понять, что это важное преимущество, ведь трубы, находясь под землей будут надежно ограждены от деструктивного влияния любой специфики, да и в случае взрыва (вариант нежелательный, но исключать его было бы беспечно) слой грунта выступит надежной защитой от поражения людей и имущества. При этом любой человек, оценивающий ситуацию с точки зрения логики осознаёт: для того, чтобы разместить пластиковые трубы для газа в частном доме под землей, зачастую потребуется повреждать участки транспортной инфраструктуры, что само по себе хлопотно и нежелательно

Какой из рассмотренных аспектов важнее — каждому человеку предстоит решать индивидуально.

Интересно отметить, что существуют армированные трубы алюминием и стекловолокном, как внутри так и снаружи. Отличаются такие изделия только теплоотдачей. Самые эффективные для отопления — трубы со стекловолокном. У них минимальная отдача тепла. О соединении таких материалов можно ознакомиться здесь.

Правила расположения труб на участке

Прокладка газовых систем по земельному участку может производиться:

• в земле. Внутренний газопровод позволяет сохранить полезное пространство участка и «спрятать» основные коммуникации;
• по поверхности. Наружный трубопровод обойдется дешевле, но проходящие по участку трубы ограничивают пространство.

При строительстве любого вида трубопровода требуется соблюдать правила прокладки труб, которые установлены СНИП 42-01-2002.

Ограничения при прокладке труб

На каком расстоянии от газовой трубы должен располагаться фундамент дома? Расстояние от дома до трубопроводной магистрали зависит от параметров коммуникационной системы, в частности давления:

1. магистраль с низким давлением (не более 0,05 кгс/см²), что характерно для трубопроводов, подающих топливо частным потребителям, должна располагаться минимум в 2 м;
2. трубопровод со средними показателями давления (от 0,05 кгс/см² до 3,0 кгс/см²), используемый для прокладки центральных систем, можно расположить на расстоянии в 4 м;
3. трубопроводная система высокого давления (до 6,0 кгс/см²), обеспечивающая газом предприятия и хозяйственные комплексы, может проходить только на дистанции 7 м и более.

Разновидности газопроводов по давлению

Наружный трубопровод не может проходить:

• на расстоянии меньше 50 см от оконных и дверных проемов;
• на расстоянии меньше 20 см до крыши помещения;

Расстояния до иных коммуникаций (водопровода, канализации и так далее) представлены в следующей таблице.

Расположение разовых труб относительно иных коммуникаций

Охранная зона газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны.

Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

В зависимости от давления в газоснабжающей магистрали размер охранной зоны составляет:

• для трубопроводов низкого давления – 2 м;
• для магистралей со средним значением давления – 4 м;
• для труб с высоким давлением – 7 м.

Особая зона газоснабжающей системы может быть увеличена:

• для трубопроводов, изготовленных из полиэтиленовых труб (до 3 м);
• для магистралей, проложенных в условиях вечной мерзлоты (до 10 м);
• для систем, проложенных под водой (до 100 м);
• для трасс, проложенных в лесополосе (до 3 м).

Размер охранной зоны указывается на информационной табличке, установленной на трубопроводе.

Наличие и размер охранной зоны

В пределах охранной зоны запрещается:

1. строительство любых сооружений;
2. обустройство выгребных ям;
3. обустройство мест для хранения токсичных и химически активных соединений;
4. установка заборов и иных ограждений. Минимальное расстояние от забора определяется размерами охранной территории;
5. разжигать огонь;
6. обрабатывать почву на глубину свыше 30 см (для подземных коммуникаций).

Составные части подходящего для частного коттеджа газопровода

Проведение в частное жилище газа, или просто газификация, – сложная задача, к которой нужно подходить максимально ответственно. Все связанные с обустройством системы работы необходимо проводить тщательно и аккуратно; лучше всего, чтобы работой занимался не сам хозяин, каким бы профессионалом он ни был, а бригада квалифицированных, обладающих большим опытом специалистов. Помимо прочего, у таких мастеров следует ещё раз уточнить, можно ли проводить газ полипропиленовыми трубами, и, сообразуясь с материалом статьи и их ответом, принять окончательное решение.

В любом случае, какой бы материал труб владелец постройки ни выбрал и чьими услугами он бы ни воспользовался, ему следует как можно тщательнее выполнять работы или контролировать процесс их выполнения в соответствии с предписаниями пожарной безопасности.

В систему подачи газа входят следующие составляющие:

1. Газгольдер. Представляет собой предназначенный для хранения природного газа толстостенный резервуар.
2. Трубы для транспортировки топлива. Как упоминалось выше, это могут быть ПВХ трубы для газа, полипропиленовые газовые трубы или изделия из других материалов.
3. Конечные элементы цепи, в которых происходит сгорание газа: водонагреватели, работающие на газе плиты, камин, газовый котел и т.п.

Окончательно принять решение о допустимости транспортировки газа по полипропиленовым трубам в конкретном случае можно, основываясь на расчётах объёма подаваемого газа, типа и характеристик грунта, в котором будет пролегать трубопровод и коррозионной угрозы для всех элементов цепи и материальных возможностях хозяина частного дома или коттеджа.

Как классифицируются газопроводы

По какому именно трубопроводу будет осуществляться транспортировка горючего газа, зависит от рабочего давления в коммуникации. Чем выше уровень давления в системе, тем более жёсткие требования выдвигаются при подборе отдельных элементов для газопровода. Стоит также отметить, что полиэтиленовые трубы могут использоваться не во всех системах. Существуют системы с недопустимыми для них показателями давления газа.

В газопроводах 1 категории запрещается использование полимерных труб, для монтажа таких магистралей допустимо применять только стальные изделия

Коммуникации, осуществляющие транспортировку газа до конечных потребителей, подразделяются на 4 основные категории. Рассмотрим их:

1. К первой категории относят газопроводы, которые способны выдерживать давление от 6 до 12 атмосфер. Для переноса сжиженных углеводородных газов (СУГ) нормальное давление составляет 16 атмосфер. Прокладка таких коммуникаций может осуществляться как подземным, так и надземным путём, так как их выполняют только из стального материала. Эксплуатация пластиковых труб для газопроводов, относящихся к 1 категории, категорически запрещена.

Выбор типа трубы для магистрали с тем или иным давлением можно осуществить, опираясь на данные таблицы №1.

Таблица 1

Показатель SDR	Тип трубы
ПЭ 80	ПЭ 100
Давление, атмосферы
17,6	3	6
17	3	6
9	10	6
11	6	6
13,6	6	6

2. Газопроводы, которые относятся ко 2 категории, как правило, осуществляют транспортировку рабочей среды под давлением от 3 до 6 атмосфер. Для этих целей отлично подойдут полиэтиленовые трубы SDR 17 и SDR 17,6. Такие системы осуществляют транспортировку газов между городскими станциями, которые выполняют газораспределительную функцию.
3. К третьей категории можно отнести газопроводы, которые транспортируют рабочую среду под давлением 0,005–0,3 МПа. Они выполняют функцию доставки среды до распределителей.
4. Четвёртая категория представлена трубопроводами, которые распределяют газ непосредственно по отдельным, хозяйственным коммуникациям. Показатели давления в такой системе, как правило, составляют менее 0,005 МПа.

Монтаж газопровода из ПЭ труб осуществляется посредством стыковой сварки либо фитингов

ПП SN8

Компания «РГК» предлагает для наружных систем безнапорной канализации полипропиленовые гофрированные трубы под брендом «РГК».

Полипропиленовые канализационные трубы «MODULUS» с кольцевой жесткостью SN8 изготавливаются по ТУ 22.21.21-018-50049230-2018 и соответствуют требованиям ГОСТ Р 54475-2011.

Трубы предназначены для безнапорных трубопроводов, транспортирующих жидкости с температурой до +100 ˚С.

Система представляет собой трубу с двойной стенкой изготовленную из высокомодульного полипропилена где: 1 — ребристая поверхность красно-коричневый снаружи, 2 — гладкая внутренняя стенка белого цвета.

Наружная гофрированная поверхность увеличивает жесткость изделий. Это дает возможность прокладки подобных труб на значительной глубине. SN8 могут укладываться на глубину более 10 м.

Гладкий внутренний слой трубы не подвержен коррозии и отложению наростов, минимизирует сопротивление движения стоков.

Преимущества ПП гофрированных труб с двухслойной стенкой перед трубами из других материалов:
• высокая кольцевая жесткость класс жесткости SN8, SN10, SN16 и SN24)
• допустимость температуры сточных вод до 100 °С;
• коррозионная стойкость;
• высокая химическая стойкость;
• устойчивость к воздействию блуждающих токов (не электропроводны);
• высокая стойкость к гидроабразивному износу;
• высокая пропускная способность;
• низкая шероховатость и практическое отсутствие зарастания труб;
• возможность соединения со всеми типами ж/б и пластиковых колодцев;
• технологичность резки труб;
• малый вес труб (легкость транспортирования, простой и быстрый монтаж);
• высокая ремонтопригодность;
• герметичность соединений;
• срок службы не менее 50 лет.

Сортамент ПП гофрированных труб(с постоянной высотой гофра)(с уменьшенной высотой гофра в месте соединения с раструбом)

D	D1	D2
110	96	122
160	139	172
200	174	218
225	200	244
250	217	266
285	250	285
315	275	334
340	300	340
400	348	424
450	400	488
500	432	526
562	500	604
630	542	630
677	600	697
926	800	948
1145	1000	1165

Расчетная масса труб, кг. Номинальные диаметры серии DN/OD

Наружный диаметр D, мм	Внутренний диаметр D1, мм	L, мм	Теоретическая масса, кг/шт
SN 8	SN 10	SN 16
110	96	6135	4,1	4,6	5
160	139	6120	7,7	9,1	10,7
200	174	6120	9,5	10,6	14,5
225	200	6120	14,1	15,4	21,4
250	217	6120	16,5	18,1	23,4
315	275	6130	28,7	31,5	39,9
400	348	6150	41,9	45,6	59,3
500	432	6190	57,0	62,3	68,1
630*	542	6230	89,1	103	115

Наружный диаметр D, мм	Внутренний диаметр D1, мм	L, мм	Теоретическая масса, кг/шт
SN 8	SN 10	SN 16
285*	250	6150	20,1	21,7	29,9
340*	300	6220	32,2	35,4	45,2
450	400	6400	55,8	65	68,1
562	500	6345	82,2	91,3	101
677*	600	6420	109	118	140
926*	800	6350	239	243	255
1145*	1000	6350	311,0	326	342

Трубы канализационные гофрированные с интегрированным раструбом поставляются рабочей длиной 6,00 м. Трубы SN8 и SN10 диаметром 110-1000 мм , а также трубы SN16 диаметром 400-1000 мм производятся с раструбом и поставляются в комплекте с 1 резиновым уплотнителем. Трубы SN16 диаметром 110-340 мм производятся без раструба и поставляются в комплекте с 1 муфтой и 2 резиновыми уплотнителями.
