Кран для радиатора угловой: угловые вентили отопления, виды, применение

Виды кранов для батарей

Для установки на батарее предназначаются :

• запорная арматура для радиаторов (шаровые краны полуоборотные);
• воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
• балансировочные вентили для радиаторов;
• регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
• краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

• по материалу изготовления корпуса (латунь, силумин, полипропилен);
• по конструкции (прямой и угловой);
• по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

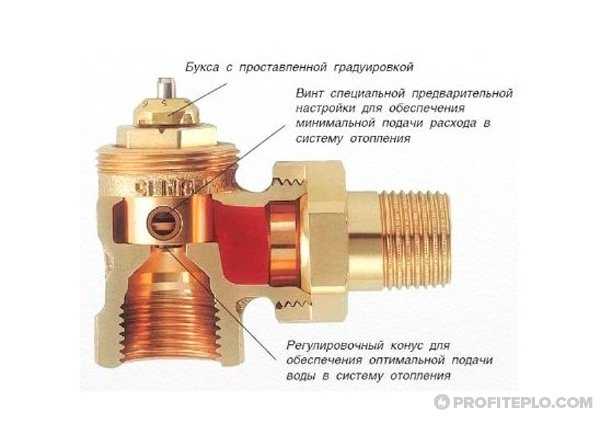

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

• лепестковые;
• тарельчатые;
• шаровые.

Промышленные модели устанавливаются в крупных котельных и на производственных объектах

Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

• корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
• дисковый затвор, закрепленный на оси посредством поворотного рычага;
• седло с уплотнением, куда прилегает диск в закрытом состоянии.

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.

Типовая конструкция с гравитационным затвором

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

• диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
• максимальное рабочее давление – 16 Бар;
• низкое гидравлическое сопротивление;
• сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
• гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

• способность функционировать при любой ориентации корпуса в пространстве;
• рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
• тип соединения – муфтовое (внутренняя трубная резьба);
• пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
• уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением

Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Шаровые затворы

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

1. Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
2. Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
3. Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
4. Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео:

Преимущества нашей продукции:

• Улучшенная конструкция игольчатого клапана (накатанная резьба штока с твердым покрытием, зеркальная полировка, уплотнение шевронного типа и т. п.) продлевает срок службы изделия.
• Каждый клапан прошел гидростатические испытания на заводе-изготовителе в соответствие с MSS-SP-99. Эта процедура включает в себя гидростатические испытания корпуса клапана и проверку на протечку через уплотнение штока. Гидростатическое испытание выполняется с помощью чистой воды или других жидкостей с аналогичной или более низкой вязкостью под давлением в 1,5 раза выше максимального рабочего давления, а испытание на герметичность седла – под давлением в 1,1 раза выше максимального рабочего давления. Каждый клапан также проходит испытание на герметичность седла и уплотнений штока с помощью азота под давлением 6,9 МПа (1000 psi). По запросу проводятся дополнительные испытания, в частности виброиспытание, температурное испытание, испытание на герметичность с помощью гелия.
• Ускоренная в сравнении с поставщиками-конкурентами схема обработки заказа и отгрузки скомплектованной партии позволяет осуществлять оперативные поставки в любую точку Москвы, Подмосковья, а также по всей России.
• Особенности производства и агрессивная ценовая политика делает цены на игольчатые клапаны и другие элементы запорной арматуры выгодными в сравнении с аналогами конкурентов.

Кран Маевского

Во времена СССР об этом очень простом и одновременно полезном элементе мало кто знал. Сейчас установка любого радиатора немыслима без игольчатого крана, что служит для сброса воздуха из системы.

Изделие представляет собой металлическую втулку с наружной трубной резьбой для монтажа в горизонтальном коллекторе батареи. По оси втулки насквозь сделано отверстие, а под углом 90° к нему примыкает второе, как показано на иллюстрации:

Здесь хорошо видно, что сообщение между двумя каналами перекрывает винт с конусом на конце. Если его отвернуть на 1—2 оборота, то путь из горизонтального канала в вертикальный откроется, и воздух сможет покинуть радиатор. При этом за счет малого проходного сечения из клапана не вытечет много теплоносителя, даже если выкрутить иглу сильнее. Благодаря такой конструкции удалять воздушные пробки из радиаторов и трубопроводов стало очень просто и удобно.

Если в первое время игольчатые краны Маевского продавались как отдельный вид трубопроводной арматуры, то в настоящий момент многие производители стали совмещать их с другими элементами. Например, воздухосбрасывающий вентиль игольчатого типа, вмонтированный в шаровой кран, как показано на фото:

Шаровой кран и его устройство

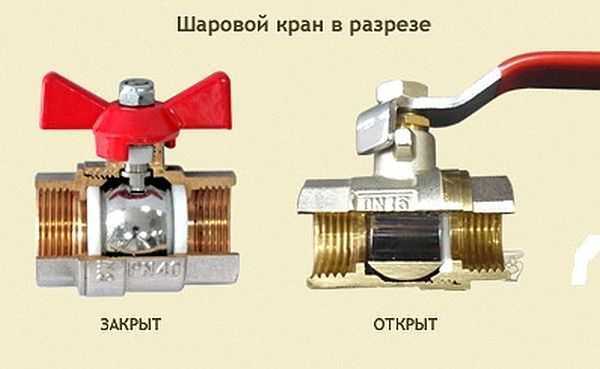

Шаровой кран в разрезе.

Шаровой кран – разновидность запорной арматуры, которая предназначена для полного перекрытия поступления теплоносителя в радиатор отопления. Регулировать при помощи данного устройства количество подаваемого теплоносителя в батарею нельзя. Принцип работы механизма основан на перекрытии потока за счет запирающего элемента. Его функцию выполняет шар со сквозным отверстием.

Осуществляя поворот рычага, человек поворачивает шар со сквозным отверстием внутри крана. В зависимости от положения последнего, открывается или закрывается поступление подогретой воды в отопительный контур. Поворачивать рычаг можно только на 90° в одну и другую сторону.

Устройство запорного шарового механизма.

Устройство запорного шарового механизма. Как уже было сказано выше, запорным механизмом здесь выступает шар со сквозным отверстием. С обеих сторон шара размещаются уплотнительные седла. Они выполняют две функции. Предупреждают протечку теплоносителя в трубу в закрытом положении крана. Обеспечивают наименьшее сопротивление при повороте шара.

Запирающий механизм приходит в движение за счет поворота рычага, который располагается над корпусом крана. Он соединен с запорным шаром через валик (предотвращает вырывание рычага при повышенном давлении в системе) и шайбу (она отвечает за низкое сопротивление скольжения при повороте валика). Корпус устройства выполняется либо из прокатной стали, либо из латуни и ее сплавов.

В продаже имеются шаровые краны, корпус которых выполняется из сулуминовых сплавов. Они не отличаются повышенной прочностью и долговечностью. Хотя цена на данное оборудование ниже, по сравнению со стоимостью за латунный аналог.

Монтаж шарового крана. Как установить кран на батарею отопления правильно? На данный вопрос лучше ответит специалист своего дела, а потому все работы нужно доверять только ему. Если же установку провести планируют своими руками, нужно учесть ряд нюансов.

Во-первых, нужно правильно выбрать кран. Для труб, диаметр которых не превышает 40-45 мм подойдет муфтовое устройство. Для труб большого диаметра (свыше 50 мм) покупают фланцевые краны (разборные и монолитные).

В-третьих, нужно уточнить тип резьбы крана и направление теплоносителя в нем. Последний параметр нетрудно определить по стрелке, которая наносится на корпус запорного механизма. Резьба крана может быть с обеих сторон внутренней или внешней. Есть варианты, где сочетаются оба вида резьбы.

Любой монтаж или замена крана на батарее отопления проводят после полного удаления теплоносителя из отопительной системы.

Ход проведение работ:

Вопросы по эксплуатации шаровых кранов. В ходе эксплуатации у людей возникает ряд вопросов, на которые с радостью отвечают специалисты. Как открыть кран на батарее отопления в начале сезона? В данном случае речь идет о нижнем кране возле радиатора, так как верхний кран должен в летне-осенний период находиться в положении «открыто».

Байпас — труба перед радиатором, которая соединяет подачу и обратку.

Итак, перед тем, как открыть кран на батарее отопления, необходимо подождать 1 день после начала отопительного сезона. За эти сутки качество теплоносителя заметно улучшится. Далее действуют следующим образом: практически одновременно открывают вначале нижний, а затем верхний запорные механизмы. Ждут несколько минут. Если за это время журчание и бульканье в радиаторе не прекратилось, то из него необходимо стравить воздух. В ходе работ используют кран Маевского.

Как заменить кран на батарее отопления? Этот вопрос возникает в тот момент, когда течет кран на батарее отопления. Плохо, если это заметили после начала отопительного сезона и в помещении есть централизованный контур подачи тепла. Ведь замена запорного механизма проводится только в том случае, когда в радиаторе нет теплоносителя. А слить воду с системы может только мастер из организации, обеспечивающей подачу тепла. В этом случае решением проблемы является только вызов мастера на дом. Самостоятельно проводить работы по замене сломанного механизма не рекомендуется.

Если протекает кран батареи отопления в частном доме, где есть автономный контур обогрева, то работы можно провести и самостоятельно. Но нельзя забывать о сливе теплоносителя из системы. Работы по замене крана ничем не отличаются от его изначальной установки.

Как сделать водяное отопление теплицы своими руками.

Методика того, как сделать отопление в зимней теплице здесь .

Зачем устанавливают краны для радиаторов отопления

Запорная арматура выполняет следующие функции:

• ее используют при полном отключении отдельного участка теплоснабжающей конструкции или отопительного прибора. Потребность в этом возникает при проведении ремонтных работ или изменении конфигурации системы теплоснабжения;
• краны задействуют, чтобы отрегулировать проходимость теплоносителя в полуавтоматическом или ручном режиме и тем самым изменить температуру воздуха в помещении;
• с ее помощью сбрасывают воздух или теплоноситель. В первом случае из отопительной системы удаляют воздушные пробки. Поскольку перепад давления в конструкции незначителен, то при возникновении в стояке или на отдельном участке контура завоздушивания, вода не сможет циркулировать по трубопроводам и батареям. В другом случае теплоноситель сбрасывают, чтобы промыть радиаторы или выполнить ремонтные работы.

Запорную арматуру устанавливают в следующих точках системы отопления:

• на вводе теплотрассы в здание. Между ЖКХ и компаниями-поставщиками тепла существует раздел зон ответственности, при этом разграничение проходит там, где располагаются входные задвижки на трубах подачи и обратки;
• в месте выхода из элеваторного узла;
• на всех стояках отопления. Краны для радиаторов отопления позволяют не сбрасывать всю систему теплоснабжения в доме при необходимости ремонта или замены отдельной батареи, поскольку такое мероприятие трудоемкое и затратное. Но в ряде экстренных случаев будет быстрее сбросить и затем запустить отопление во всем доме, чем искать нужные вентили по подвалам и чердакам;
• в частном домостроении она располагается на байпасе, который служит для переключения контура с естественной циркуляции теплоносителя на принудительное его передвижение. Для этого требуется смонтировать циркуляционный насос;
• на некоторых отопительных радиаторах и перемычках, находящихся перед ними. Нередко потребителей интересует вопрос относительно того, зачем требуется установка кранов на батареи отопления. Но дело в том, что они позволяют повысить теплоотдачу прибора, не увеличивая его размеров, благодаря тому, что весь поток жидкости направляется через радиатор. Но что мешает просто убрать перемычку? А то, что в этом случае не будет возможности при необходимости регулировать теплоотдачу батарей;
• в верхних точках отопительного контура. Ими могут быть соединенные попарно стояки в зданиях с нижним розливом, расширительные бачки, смонтированные наверху подающего розлива на чердачном помещении, или верхние пробки радиатора. Одним словом, краны ставят в тех местах, где возможно скопление воздуха и его нужно сбрасывать.

Шаровой кран

Это наиболее известный вид запорной арматуры. Внутри него есть гладкий шар, имеющий сквозное отверстие и способный поворачиваться на 90°С, таким образом, регулируя поток воды в трубе, перекрывать или открывать ее. Конструкция механизма обеспечивает ему минимальное сопротивление потоку в открытом состоянии. Он предназначен для работы в положении «полностью открыто» или «полностью закрыто», для быстрого перекрытия воды или, в некоторых случаях, ее слива. Промежуточные положения возможны, но запрещены.

Материалом для этих механизмов будут никелированная латунь и нержавеющая сталь, для металлопластиковых систем используются также и полимерные материалы. На рынке есть дорогие и качественные краны марок Danfoss, Giacomini, Bugatti. Для ограниченных финансовых возможностей предлагаются китайские и турецкие Valtec, Fado. Хорошее качество при низкой цене предлагает китайская AGUA-WORID.

Самый распространенный вид кранов — вентиль. Позволяет регулировать напор. Канал для потока внутри него перпендикулярный потоку жидкости в трубах подводки. Монтаж должен осуществляться с тщательным учетом маркировки, чтобы вода шла только в одном направлении.

Для отопительных систем есть вентили с коническим клапаном. Они наиболее эффективны для таких условий. Полностью открытый, он пропускает максимальное количество жидкости, что делает тепловую отдачу батареи эффективнее. Механизм позволяет уменьшать поток теплоносителя и снижать теплоотдачу, если помещение чересчур прогрето и, таким образом, контролировать температуру.

Есть такие их виды:

• регулировочные (прямые и угловые). Имеют ручное управление. Применяются в автономном отоплении. Ними нельзя точно отрегулировать теплоотдачу в связи с отсутствием шкалы и датчика определения температуры;
• оснащенные термоголовкой. Их конструкция позволяет блокировать или ограничивать повышение температуры посредством ручного или автоматического управления. Устанавливают на двух- и однотрубные системы. Регулировка осуществляется просто – необходимая температура устанавливается вручную с помощью ограничительного кольца;
• с терморегулятором. Устанавливается перед батареей. Поступление теплоносителя контролируется краном, смонтированным перед терморегулятором.

Вентильных кранов из пластика нет, они производятся из латуни, стали или комбинации этих материалов.

Шаровой кран на радиатор

Свое название это устройство получило из-за формы клапана: шара со сквозным отверстием. Имеет оно только два рабочих положения: «открыто» и «закрыто». Все промежуточные недопустимы. Из-за особенностей использования относят к классу «запорная арматура». Для радиаторов используют чаще именно их.

В простых шаровых кранах отверстие прямое, в трехходовых бывает L-образное или T-образное. В качестве запорной арматуры для отключения радиатора от системы используют варианты с прямым отверстием. Поворачивая ручку, мы меняем положение шара, соответственно перекрываем или открываем поток теплоносителя.

Рабочие положения шаровых кранов

Виды шаровых кранов для систем отопления

По пропускной способности они бывают полнопроходные и стандартные. Полнопроходные практически не заужают просвет трубы и пропускают весь поток теплоносителя. Стандартные имеют пропускную способность 70-80%. Понятно, что для радиаторов нужно ставить полнопроходные устройства: они не снижают теплоотдачу отопительных приборов.

Для установки на батареи используют только муфтовые модели (есть еще фланцевые и приварные, но в системах отопления частных домов и квартир они не применяются). Могут изготавливаться из разных материалов. Корпус чаще стальной, латунный или бронзовый, иногда попадаются из нержавейки, все чаще стали продаваться полимерные.

Изделия из полимеров не менее надежны, чем металлические, но имеют большие габариты. Тем не менее, при использовании полипропиленовых труб, в системе ставят полипропиленовые краны. В этом случае соединение получается монолитное и очень надежное (их сваривают между собой с использованием специального сварочного аппарата). Единственный минус — стык неразъемный, т.е. для замены полимерного крана придется вырезать кусок системы и вваривать другой.

В системах с остальными трубами на радиаторы ставят чаще изделия из латуни. Подбирают только тип подсоединения: есть с наружной и внутренней резьбой, есть с накидными и обжимными гайками. Соответственно, они стыкуются с разными типами труб. Это также нужно учитывать при выборе.

Большое значение производители этого типа запорной арматуры уделяют герметичности при перекрытии потока. Для этого устанавливают специальные полимерные прокладки, а шары, если они металлические, шлифуют с использованием самых последних достижений: чем более гладкой будет поверхность шара, тем меньше шансов на то, что часть среды (теплоносителя в нашем случае) просочится под него. И гладкий шарик легче проворачивается, то есть они более удобны при эксплуатации.

Как устанавливать

Для того чтобы при необходимости можно было снять отопительный прибор без останова системы, нужно поставить по одному шаровому крану на подаче и «обратке». Если не будет устанавливаться никакая дополнительная арматура (регулирующая, например), то имеет смысл подсоединить их прямо ко входу радиатора. Для этого удобно использовать устройства со сгоном: с дополнительной частью, которая позволяет соединить две неподвижные детали.

Сначала накручивается на трубу запорное устройство, в радиатор вкручивается сгон (его предварительно снимают). Потом кран подводится к радиатору и накидной гайкой все это соединяется вместе.

Заключение

Какие поставить краны для радиаторов отопления, зависит от конкретных условий в каждом отдельно взятом случае. Когда не нужно никакое регулирование, то достаточно подключить отопители через простую запорную арматуру, она будет работать только на отключение прибора. Балансировка или автоматическое управление температурой в доме потребуют установки соответствующих вентилей.
