Виды и маркировка полипропиленовых труб для отопления

Разновидности ППР труб

Изделия различаются по фактору слойности. Основные группы:

Однослойные трубы широко распространены, это обусловлено их небольшой ценой. В то же время их нельзя применять для трубопроводов с высокой температурой нагрева. Если жидкость нагревается выше 70 градусов по Цельсию, происходит значительное линейное удлинение таких изделий. Однослойные полипропиленовые трубы могут иметь различный химический состав, в них используются разные полимеры. Вид химического соединения определяет эксплуатационные свойства изделия. Поэтому, стоит всегда приглядеться к маркировке труб, чтобы понять в каких целях их использовать.Как маркируются однослойные трубы:

Маркировка	Название	Описание	Сферы использования
РРН	Гомополимер	Твердый материал. · Невысокая стойкость к низким температурам.	· Транспортировка холодной и горячей воды. · Вентиляционные устройства. · Производственные трубопроводы.
РРВ	Блоксополимер	Гибкий материал. · Морозоустойчивый.	Снабжение холодной водой. «Тёплый пол».
PPR	Статистический сополимер	Прочный материал. Выдерживает одновременный краткий подъем t до +110 гр. С. Восстанавливается после размораживания. Стойкий к агоессивным средам. Хорошие звукоизолирующие свойства.	Транспортировка холодной и горячей воды. Отопление в индивидуальном доме.
PPS	Cпециальный полимер

Трубы многослойные, иначе именуемые армированными. Армирование – это вариант увеличения несущей способности изделия за счет привлечения дополнительных слоев материалов, они укрепляют изделие и не дают стенкам чрезмерно расширяться и удлиняться.

Армирование ППР труб для сокращения удлинения бывает двух типов:

Алюминиевое.
Стекловолокно

Металл в полипропиленовой трубы - прекрасный материал, повышающий прочность. Способы работы с ним:

Клеевое нанесение с внешней стороны трубы ленточного слоя фольги, который накладывается внахлест или встык.
Внешнее нанесение перфорированного металлического листа.
Внутреннее устилание слоем фольги также на клей.
Сварка листа AL по стыку для создания герметичного пространства внутри трубы.
Укрепление стекловолокном. Оно находится с внутренней стороны трубы, может также использоваться композитный материал – с добавлением полипропилена. Материал повышает стойкость к высоким температурам, уменьшает затраты при работах по сборке.
Армирование базальтовым волокном. Это сравнительно новый материал на рынке. Он обладает рядом преимуществ перед существующими вариантами. Считается, что он более долговечен, устойчив к перепадам давления и высокой температуре. Пропускная способность труб выше при меньшем весе. Базальт – экологически чистый материал

Критерии выбора паяльника

При выборе паяльника следует обратить внимание на следующие моменты:

Электрическая мощность

Это важно для определения скорости нагрева компонентов и их диаметров. Он влияет на максимальное и минимальное время сварки. Бытовой паяльник обычно используется для монтажа водопроводных труб с внутренним диаметром от 15 до 40 мм (или от 0,5 до 1,5 дюйма)

В отдельных случаях может потребоваться установка 2″ (50 мм). Профессиональные инструменты используются для соединения 50-миллиметровых и более крупных профилей (свыше 100 мм)

Бытовой паяльник обычно используется для монтажа водопроводных труб с внутренним диаметром от 15 до 40 мм (или от 0,5 до 1,5 дюйма). В отдельных случаях может потребоваться установка 2″ (50 мм). Профессиональные инструменты используются для соединения 50-миллиметровых и более крупных профилей (свыше 100 мм).

Специалисты советуют для определения необходимой производительности устройства максимальный диаметр сопла в миллиметрах умножить на 10. Таким образом, для бытового использования достаточно приобрести сварочный аппарат мощностью 500 Вт. Лучшим вариантом будет покупка устройства мощностью 800 Вт. Для профессионального использования приобретите устройство мощностью до 2 кВт.

Комплектация устройства

В комплект паяльника входит набор из нескольких насадок. В бюджетных наборах их будет не более четырех: DN 15;20;25 и 32 мм. Этого вполне достаточно для монтажа внутреннего водопровода квартир, коттеджей или для их ремонта. Тип сварочной насадки зависит от формы нагревателя. В случае меча и круглого нагревателя поставляются так называемые “двойные форсунки”.

Стержневые (цилиндрические) модели нагревателей используются с шайбами в форме скобы.

Для поддержания их рабочего состояния на их поверхность наносятся антипригарные материалы, лучшим из которых считается металлизированный тефлон. Со временем покрытие истирается, и полипропилен прилипает к металлу. Это может ухудшить качество сустава. Поэтому опытные мастера тщательно следят за состоянием форсунок и своевременно их заменяют.

Как выбрать паяльник от лучших производителей

Приобретая аппарат для сварки полипропиленовых водопроводных труб, важно понимать, что его качество и стоимость напрямую зависят от производителя. Учитывая их значительное количество на отечественном рынке, у покупателей всегда возникает вопрос: “продукцию какой компании лучше купить?”. Всегда пользуются спросом модели немецкой фирмы Rotenberger, традиционно высокого качества, безупречно работающие в течение многих лет

Чешские паяльники Dytron ценятся профессионалами за отличное качество и функциональность

Всегда пользуются спросом модели немецкой фирмы Rotenberger, традиционно высокого качества, безупречно работающие в течение многих лет. Чешские паяльники Dytron ценятся профессионалами за отличное качество и функциональность.

Стоимость европейских брендов не всем по карману. С другой стороны, многолетняя эксплуатация без необходимости нести расходы на ремонт или покупать новое устройство окупается, особенно если речь идет о его профессиональном использовании.

Свойства российских моделей Eliteh и СПЕЦ, турецких Valtec, Candan, Cobra уступают немецким и чешским. Их преимущество – доступные цены. Для домашней работы, не связанной с высокой интенсивностью нагрузки прибора, это вполне разумное приобретение.

На российском рынке наиболее распространена китайская продукция. Качество этих продуктов невысокое, но они недорогие. При соблюдении инструкции по эксплуатации эти паяльники могут прослужить в течение гарантийного срока, а если повезет, то и немного дольше. Выбирая из “китайцев”, отдавайте предпочтение паяльникам Sturm, Fora.

Технические характеристики

Производство полипропиленовых труб (ПП) регламентируется стандартами ГОСТ 21553 и ГОСТ 15139.

Устойчивость к давлению

В отопительных системах не всегда есть возможность поддерживать постоянное давление, его показатели могут изменяться в зависимости от температурного режима и пропускной способности коллектора. Поэтому применяя ПП в отопительном контуре необходимо учитывать запас проходного внутреннего диаметра трубы, что положительно скажется при изменении давления и убережет систему от разрывов.

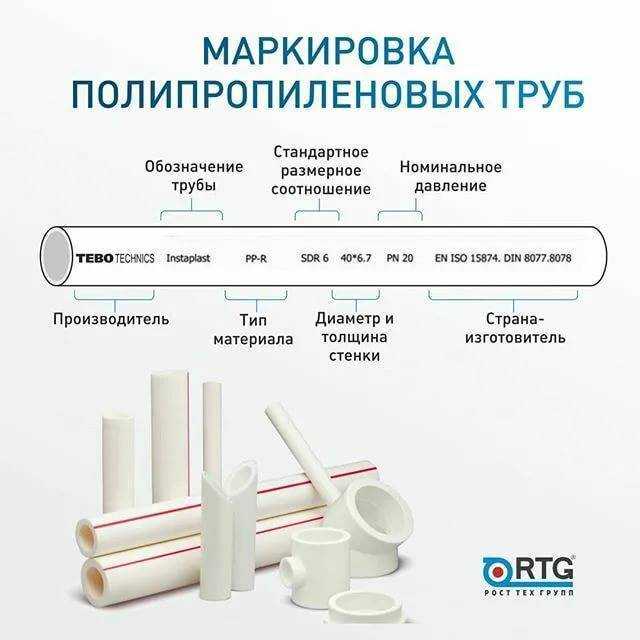

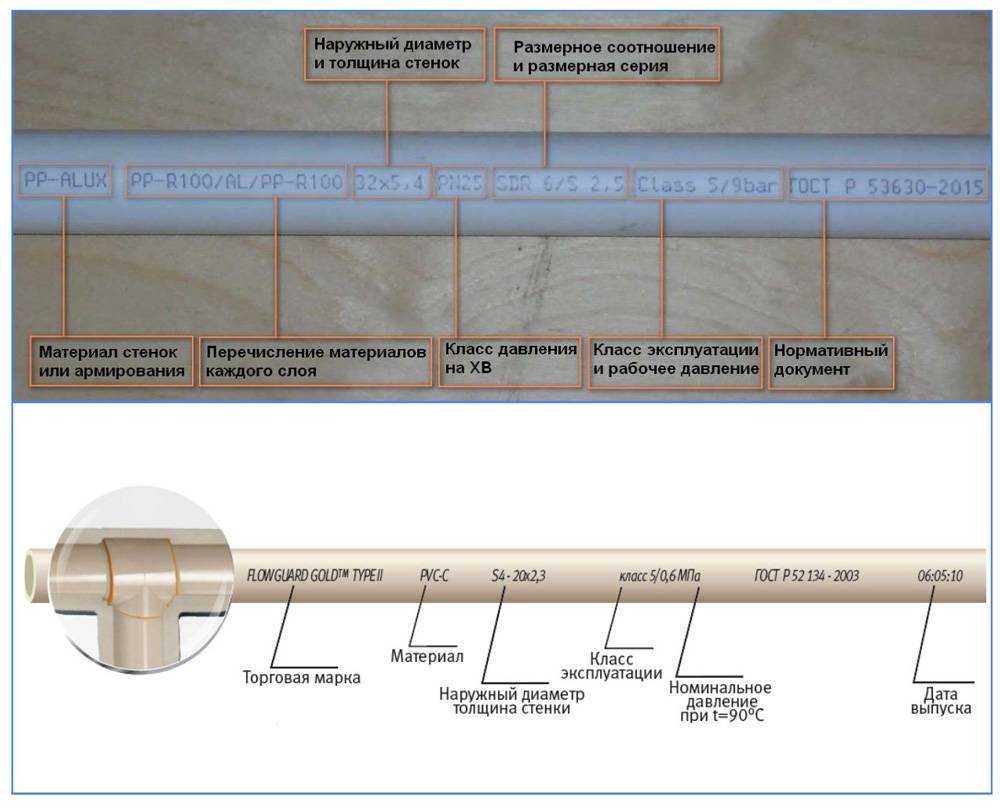

Обращая внимание на маркировку, можно легко подобрать необходимый проходной диаметр с учетом запаса. Так, при расчетном диаметре в 20 мм, выбирается коллектор с проходным диаметром 25 мм, где учтен запас на расширение при изменении давления в системе. Буквы PN и две цифры на маркировке указывают давление, на которое рассчитаны применяемые материалы

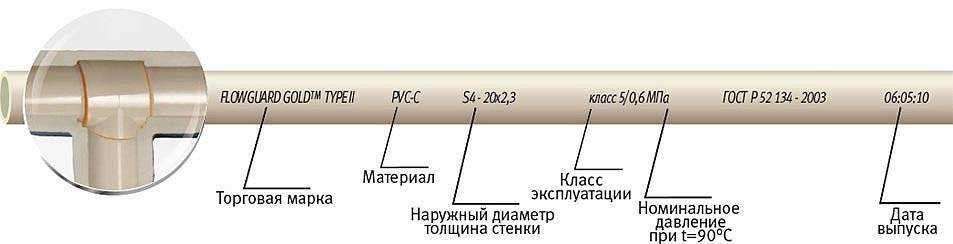

Буквы PN и две цифры на маркировке указывают давление, на которое рассчитаны применяемые материалы.

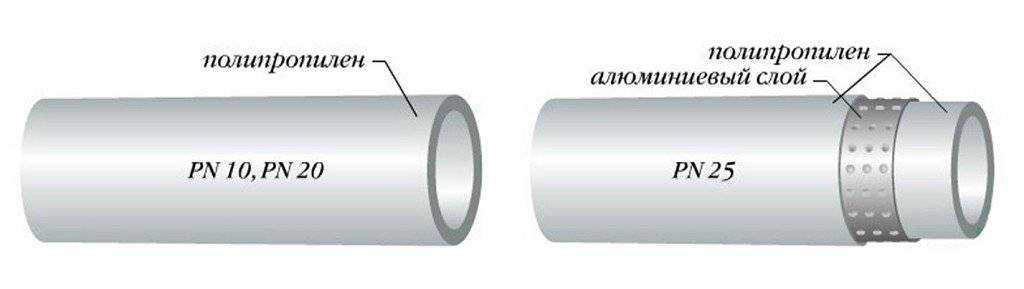

PPRC армированная алюминием

Среди всех полипропиленовых стояков, самой надежной является труба PPRC армированная алюминием. Изделие может функционировать даже при температуре +115⁰С – +120⁰С, при этом абсолютно не расширяясь.

В случае необходимости, трубопровод может качественно эксплуатироваться и при высших температурных показателях. Но злоупотреблять этим не надо даже при условии, что производителем предвиден некоторый запас прочности на данные изделия.

Цельный или перфорированный алюминиевый слой соединяется клеем, что обеспечивает конструкции меньшую прочность, но зато уменьшает расширение во время нагревания.

В чем секрет армирования алюминием?

Все дело в строении изделия: наличие фольги препятствует тепловому расширению. Поэтому, конструкции из усиленных алюминием деталей часто используют для монтажа высокотемпературных водяных или паровых отопительных систем. Хотя они успешно применяются при обустройстве магистралей горячего и холодного водоснабжения.

Конструкцией предвидено несколько способов размещения металла в полипропиленовых элементах трубопровода. Для этого фольгу соединяют встык или внахлест, ближе к внутренней поверхности, к середине или на внешней стороне. Производят изделия также с перфорированной фольгой.

Свойства трубных изделий определяются фольгированным слоем

1. При наружной армировке монтаж изделий становится более трудным. При этом, на обустройство системы понадобится больше времени, поскольку 20-25 секунд уходит на зачистку верхнего слоя изделий.

Важно! Зачистка изделий от фольги (торцевание труб) – очень важный и необходимый этап перед свариванием изделий, поскольку невыполнение этой процедуры может стать причиной разрушения трубы. 2

Важно! Выбирайте трубные изделия самого высокого качества, которые производятся известными компаниями. 3

Оптимальный вариант – расположение перфорированной фольги между внутренней и внешней стенками полипропилена. В таком случае исключается возможность деформирования элементов в случае нагревания, а также проникновение воздуха к теплоносителю.

Монтаж системы отопления с применением полипропиленовых труб

Монтаж системы отопления предполагает правильный выбор схемы работы. К примеру, применение полипропиленовых труб предусматривает несколько вариантов работы:

Схема монтажа труб горячего водоснабжения.

Самотечная циркуляция воды в системе. В данном случае нет необходимости установки циркуляционного насоса, так как движение воды будет самостоятельным. Такой вариант подходит для помещений, где частыми являются вероятности возникновения проблем с перебоями работы электричества, что приведет к невозможности применения насоса.
Нижняя система разлива в отоплении. В данной системе имеется лучевая разводка, которая предполагает наличие насоса, применяемого для увеличения напора воды, для чего нужен меньший диаметр.
Возможно применение одно- и двухтрубных систем с подключением к радиатору при помощи бокового или нижнего вида подключения.

Фитинги

Фитинги – детали для соединения элементов в трубопроводе. Они необходимы для обустройства любой инженерной коммуникации. Благодаря тому, что в продаже есть аксессуары различных моделей из полипропилена с хромированными, латунными вставками, легко можно выбрать те, которые наиболее подходят при установке разных сантехнических приборов. Для монтажа вам понадобится сварочный аппарат.

Размер соединительных деталей напрямую связан с размерами отопительных труб. Зная диаметр основного элементы, вы сразу поймёте, какую соединительную деталь нужно купить.
Изделия бывают нескольких диаметров:

Диаметр 32 мм подходит для устройства водопровода в многоквартирном доме;
Диаметры изделия 20 мм, 25 мм больше подходят для обустройства частного отопления;
Диаметр 16 мм наиболее популярен. Он подходит для многих технических работ.
Существуют трубы и фитинги диаметром от 40 до 600 мм, но зона их применения достаточно специфическая.

В чем преимущества полипропиленовых (пп) батарей?

Используются трубы из полипропилена достаточно широко. И связано это с наличием ряда существенных преимуществ у данного вида конструкций. Среди основных положительных сторон можно выделить высокий коэффициент теплопроводности. Что позволяет свести потери тепла к минимуму. Такие изделия имеют сварочные соединения. А это гораздо надежнее и прочнее, если проводить сравнение с цанговыми соединениями. И позволяет существенно продлить срок службы изделия. Нужно отметить и то, что на пп трубы для отопления цена невысокая. Установить трубопровод из полипропилена может почти каждый.

Полипропиленовые конструкции могут быть обычными либо армированными. Обычные подвержены негативному воздействию высоких температур: при нагревании размер изделия может изменяться. Поэтому оборудуя отопление с естественной циркуляцией из полипропилена лучше выбирать армированный вариант.

Как выбирать полипропиленовые трубы

Материал

Полипропилен, произведенный на химзаводе, представляет собой белый порошок, из которого плавлением и последующей прессовкой, собственно, и получаются трубы и любые другие изделия.

Он производится путем полимеризации газа пропилена в присутствии металлических катализаторов. Температура, при которой полипропилен начинает размягчаться — 140 градусов по шкале Цельсия, плавится он при 175 градусах.

Производители труб закупают полипропилен таким

Здесь, казалось бы, можно и завершить статью. 175 градусов, температура перегретого пара. Если исходить из этого числа, полипропилен годится для любого водопровода с любой температурой воды.

Однако все не так просто. Еще одна особенность этого материала — пластичность. Полипропилен имеет относительное удлинение при разрыве от 200 до 800 процентов. Это означает, что если на трубе из полипропилена повиснет очень-очень толстый человек, то, прежде чем оборваться, она вытянется в длинную тонкую трубочку.

Почему не просто 200 или 800 процентов? Потому, что полипропилен тем пластичнее, чем выше его температура. Если при двадцати градусах выше нуля полипропилен будет весьма и весьма твердым материалом, то уже при 130, приложив сравнительно небольшое усилие, можно будет согнуть полипропиленовую трубу под прямым углом.

Лучше проверенным способом

Стало быть, достаточно высокое давление в водопроводе при высокой температуре тоже может его деформировать. Что, безусловно, нежелательно.

Именно из этих соображений большинство производителей заявляет, что максимальная рабочая температура полипропиленовых труб — 95 градусов по шкале Цельсия.

Лидеры рынка

Компании первого эшелона производят ПП трубы с длительной гарантией.

Флагманские позиции традиционно представлены компаниями Rehau, Banninger, Aquatherm, Wefatherm. Их продукция отличается не просто качеством, а подкреплена научными исследованиями и изготовлены из материалов, появившихся в научно-исследовательских лабораториях компаний. Стоимость таких систем выше.

Компания Aquatherm

гарантия 10 лет, срок службы – в пределах 50 лет;
для удовлетворения возможных исков компания установила лимит ответственности 8 млн. евро;
в монтаже не используются клей и уплотнители, между собой трубы собираются методом запрессовки, обеспечивается полную герметичность системы;
внутренняя поверхность имеет идеальную гладкость, не оказывает воздействие на циркулирующую жидкость;
рабочая температура 95°С, возможно кратковременное повышение до более высоких значений, но для компенсации работы твердотопливного котла рекомендуется использование промежуточной емкости.

Rehau Rautitan

для монтажа используется гильза, фиксирующая соединение методом опрессовки, а также крепления без резьбы. Соединительные элементы выполнены из специализированного материала PPSU;
широкий размерный ряд 16-63 мм, трубы относятся к категории армированного полиуретана PE-X/Al/PE, внутренний слой выполнен из сшитого полиэтилена PE-X, благодаря чему обеспечивается высокая гигиеничность;
допустимо использование водопроводных труб для отопления;
соединение можно сразу подключать к системе отопления;
фасонные детали не образуют трещины;
предложен дополнительный набор комплектующих;
используется специальный полимерный материал – сшитый полиуретан высокой прочности;
компания предлагает профессиональный монтажный инструмент Rautool для сварки производимых труб.

Banninger

предлагаются напорные системы PP-RCT, разработанные в научно-исследовательском центре компании, которые имеют уменьшенный вес.

Для этих труб характерно отсутствие сопротивления стенок по отношению к движущейся жидкости, что позволяет обеспечить улучшенных характеристики энергосбережения в контурах отопления;

используется безупречное сырье;
строгая система качества.

Wefatherm

выпускается продукция из сополимерного полипропилена;
срок службы до 50 лет;
температура до 70°С, допускается кратковременное поднятие до 100°С;
безупречная гигиеничность;
трубы обладают теплоизоляционными свойствами.

Рекомендуем ознакомиться: Как выполнить монтаж при использовании труб из полипропилена?

Турецкие и чешские производители ПП труб

Kalde, Pilsa, TEBO, SPK, FIRAT, румынский Valtec выпускают продукцию высокого качества.

Изделия проходят испытания в три этапа и соответствуют заявленным характеристикам.

Уровень качества данных труб очень высок и устраивает большинство потребителей. Несмотря на отсутствие длительной гарантии, при подборе характеристик системы свободно прослужат около 50 лет.

Российские заводы по выпуску ПП труб

Российские производители полипропиленовых труб работают по лицензионной технологии, приобретенной у итальянских, чешских и немецких фирм. Среди производителей компании: ФД Пласт, ЯрИнтерПласт, Магистраль Пласт и другие.

Основные технические характеристики

Полипропилен — это искусственный материал с высокими физико-химическими характеристиками, получаемый методом полимеризации синтетических веществ. Трубы, изготавливаемые из такого композита, обладают следующими свойствами:

плотность — 0,92 кг/см³;
устойчивость к воздействию химически активных жидкостей;
прочность на изгиб и на растяжение-сжатие;
высокие показатели электро- и теплоизоляции;
износостойкость;
допустимый интервал температур — -15…+120°С;
пластическая деформация до условного предела текучести — 50%;
малые показатели линейного удлинения при нагреве;
теплоемкость 2,0 кДж/(кг.°С);
низкая теплопроводность.

Строение армированной стекловолокном трубы

Стекловолокно — материал, который стали применять для армирования позднее, чем алюминиевую фольгу.

Рекомендуем ознакомиться: Трубы ПНД для обустройства водопровода

Стекловолокно позволяет укрепить трубу изнутри, он состоит из трех слоев, где укрепляющий слой находится между полипропиленовыми слоями.

Он может состоять либо только из стекловолокна, либо из композитного материала — смеси полипропилена и стекловолокна. При этом все слои настолько крепко связаны между собой в монолитную конструкцию, что она даже под воздействием высоких температур не поддается расслоению.

Аналоги с укрепляющим слоем стекловолокна обладают следующими особенностями:

Трубы со стекловолокном на 75% меньше подвержены расширению чем обычные полипропиленовые трубы.
При их использовании разрешается делать большее расстояние от одной опоры до другой. Это расширяет возможности при установке трубопровода и позволяет уменьшить затраты при монтаже.

Сравнения армирования стекловолокном и алюминием

Сравнение типов армирования наглядно показывает преимущества и недостатки обоих материалов:

Стекловолокно	Алюминий
Тепловое расширение (коэффициент)	От 0,03 — 0,035	От 0,03 — 0,035
Надежность	Стекловолокно заполняет промежуток между слоями, создавая монолитную конструкцию, обеспечивая надежность изделию.	Алюминиевое армирование представляет собой клееную конструкцию, где армирующий слой имеет сварочный шов, это делает его уязвимым. Надежность зависит от того, насколько качественно клеевое соединение. Могут расслаиваться.
Диффузия	Не пропускают O2, а следовательно не подвергаются от коррозии.	Есть опасность проникновения через сварочный шов кислорода, что может вызвать процесс коррозии.
Теплопроводность	Хорошая способность к теплоизоляции минимизирует теплопотери.	Теплопроводность имеет более высокие показатели в сравнении со стекловолокном.
Устойчивость к воздействиям химических веществ	+	+

Метод армирования алюминием придает трубам отличные качества эксплуатации, однако он не лишен недостатков. При их монтаже части фольги требуется зачищать на краях среза.

Поэтому установка трубопровода требует гораздо больше времени и определенных знания, поэтому справится с ней сможет только профессионал.

Трубы, усиленные стекловолокном гораздо более долговечны своих алюминиевых аналогов.
Имеют более низкую теплопроводность, чем трубы армированные алюминием.
Использование стекловолокна для армирования позволяет добиться большей прочности изделия.
Стекловолокно препятствует прохождению кислорода, поэтому трубы можно использовать и в водопроводных, и в отопительных системах, они не подвергаются коррозии.

Рекомендуем ознакомиться: Прозрачная пластиковая труба в современных трубопроводных системах

Отопление из ППТ своими руками

Перед выполнением работы нужно потренироваться пользоваться паяльником

Чтобы обустроить отопление в частных домах из полипропиленовых труб своими руками, предварительно потребуется подготовить расходные материалы и инструменты, включая паяльник и соединительные фитинги. Чтобы получить надежную в эксплуатации систему, перед ее монтажом потребуется выполнить ряд условий:

основное внимание при проведении работ уделяется укладке теплового контура;
подготовленные ранее фитинги и комплект тройников следует подобрать по размеру;
в сварочном аппарате должна иметься насадка, соответствующая диаметру рабочих труб и фитингов.

В одноэтажном частном доме монтировать отопление на основе полипропиленовых труб самому рекомендуется в следующей последовательности:

Подготавливается схема или чертеж разводки трубопровода.
Рассчитывается метраж при однотрубной или двухтрубной разводке, а затем подбираются фитинги необходимого размера.
Подобранные в соответствии с параметрами и схемой трубы нарезаются с помощью специальных ножниц.
Паяльник ставится на горизонтальную плоскость, после чего его рабочая головка разогревается до 260 градусов.

Средство для обезжиривания труб перед пайкой

Рабочие части фитинга и трубы обезжириваются посредством уайт-спирита, а затем надеваются на нагревательный элемент паяльника с последующим оплавлением кончиков. После некоторой выдержки детали извлекаются из головки нагревателя, два сочленяемых элемента вставляются один в другой. По истечении примерно 10-15 секунд место сварки превращается в сплошной и полностью герметичный монолит.

Время разогрева трубных заготовок и фитингов зависит от их толщины, а также от наличия или отсутствия металлического и стекловолоконного защитного покрытия и ряда других факторов. Все необходимые данные по порядку пайки изделий из ПП приводятся в инструкции по эксплуатации паяльного аппарата

Здесь же можно найти временя нагрева изделий. Для этого потребуется обратить внимание на фирменную маркировку. Чтобы образующееся сочленение получилось качественным, нужно ознакомиться с техническими характеристиками

Схема подключения

Прежде чем приступить к обустройству системы отопления из полипропилена в доме своими руками, потребуется определиться со схемой разводки, которая может быть одноконтурной или двухконтурной. Поскольку в частном строении условия для естественного перемещения носителя отсутствуют, в систему придется включить нагнетающий насос. В этом случае потребуется выбрать соответствующий тип труб ПП, способных выдержать возросшее давление в двухконтурной разводке с принудительной циркуляцией.

В схеме нужно указать положение отдельных элементов обслуживающей отопление контрольно измерительной аппаратуры.

Сферы применения ППР-труб

Полипропиленовые трубы используются в монтаже систем коммуникации жилых домов, общественных зданий, а также технических и производственных строений:

для подачи питьевой воды,
в холодном водоснабжении,
для подачи горячей воды,
в центральном отопления помещений,
для монтажа теплых полов и стен,
в орошении сельхозугодий,
на промышленных предприятиях,
в системах пожарной безопасности,
в бассейнах и прочих спортивных сооружениях,
в судоходстве и так далее.

В зависимости от диаметра трубы и наличия дополнительных слоев изделия из полипропилена применяются для прокладки как бытового трубопровода, так и магистралей.
