Варианты устройства двухтрубной системы
Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.
При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.
Вертикальная система с нижней разводкой
Устраивают ее следующим образом:
- От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
- Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
- От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.
При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

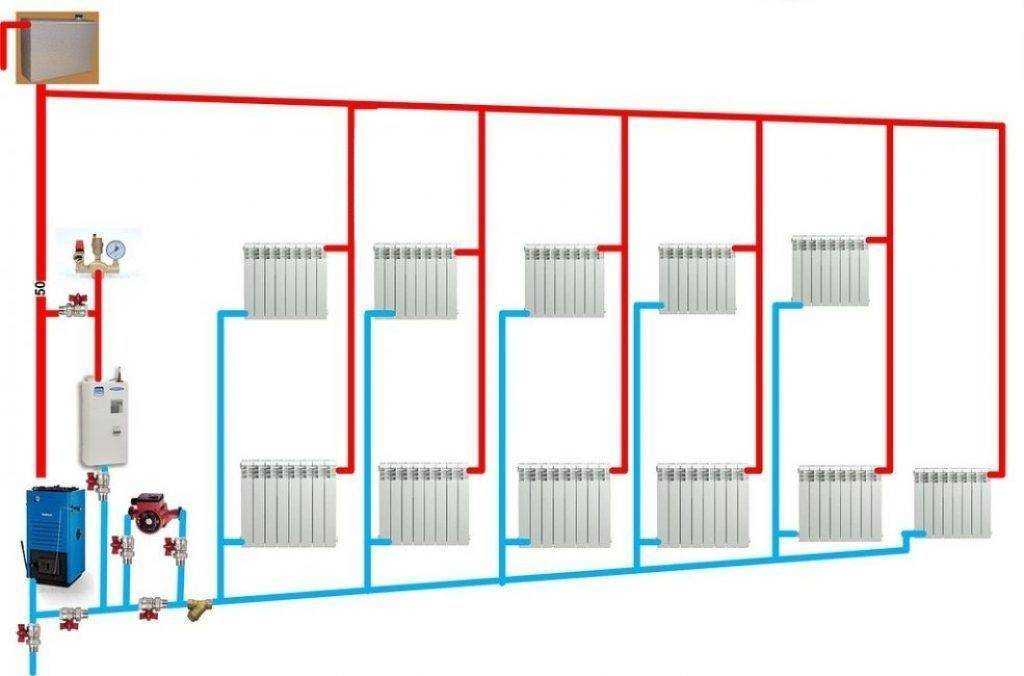

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы
Вертикальная система с верхней разводкой
В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.
Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.
Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

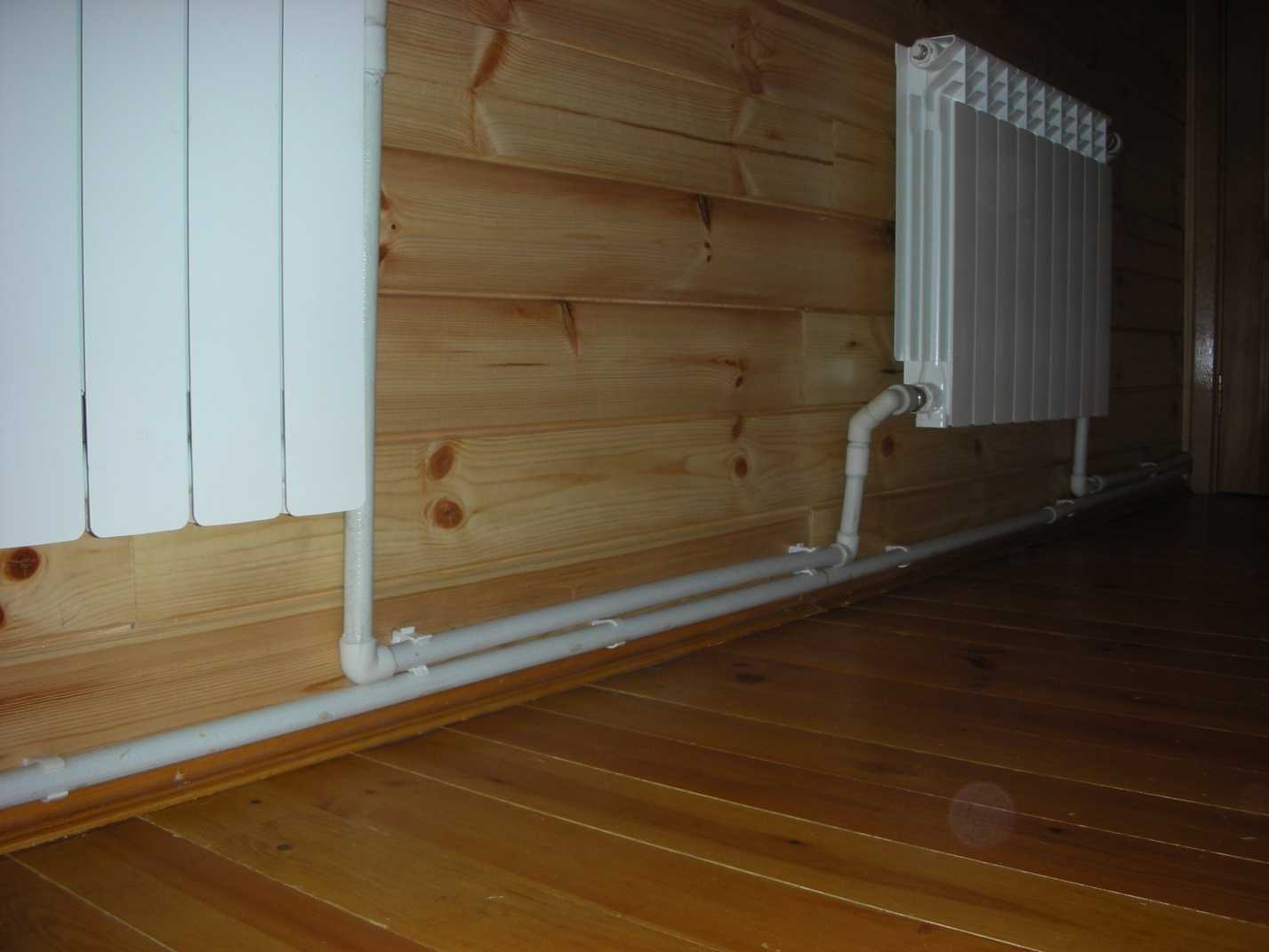

Горизонтальная система отопления – три основных типа
Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

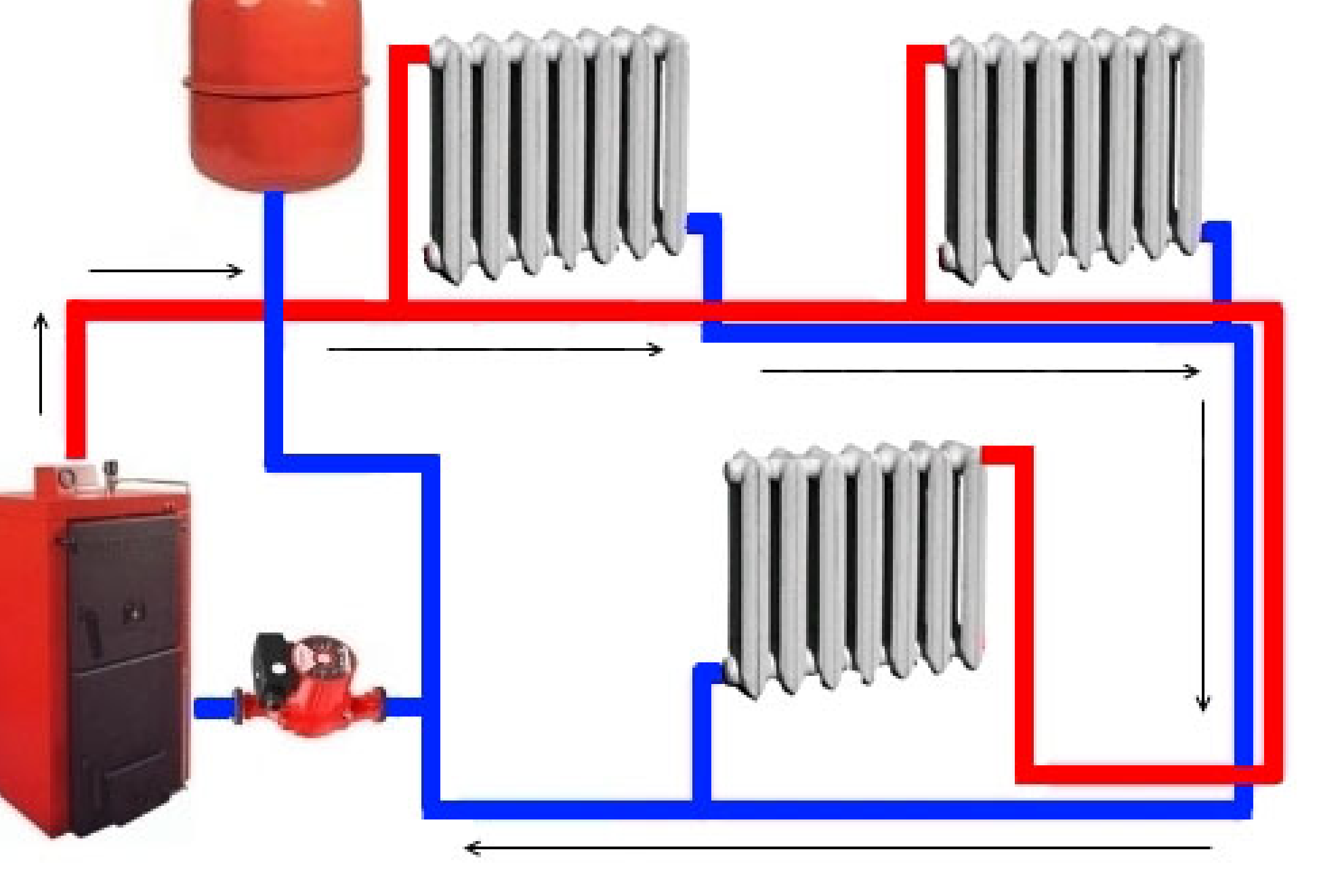

- Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
- Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
- Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.
Вот так это выглядит:

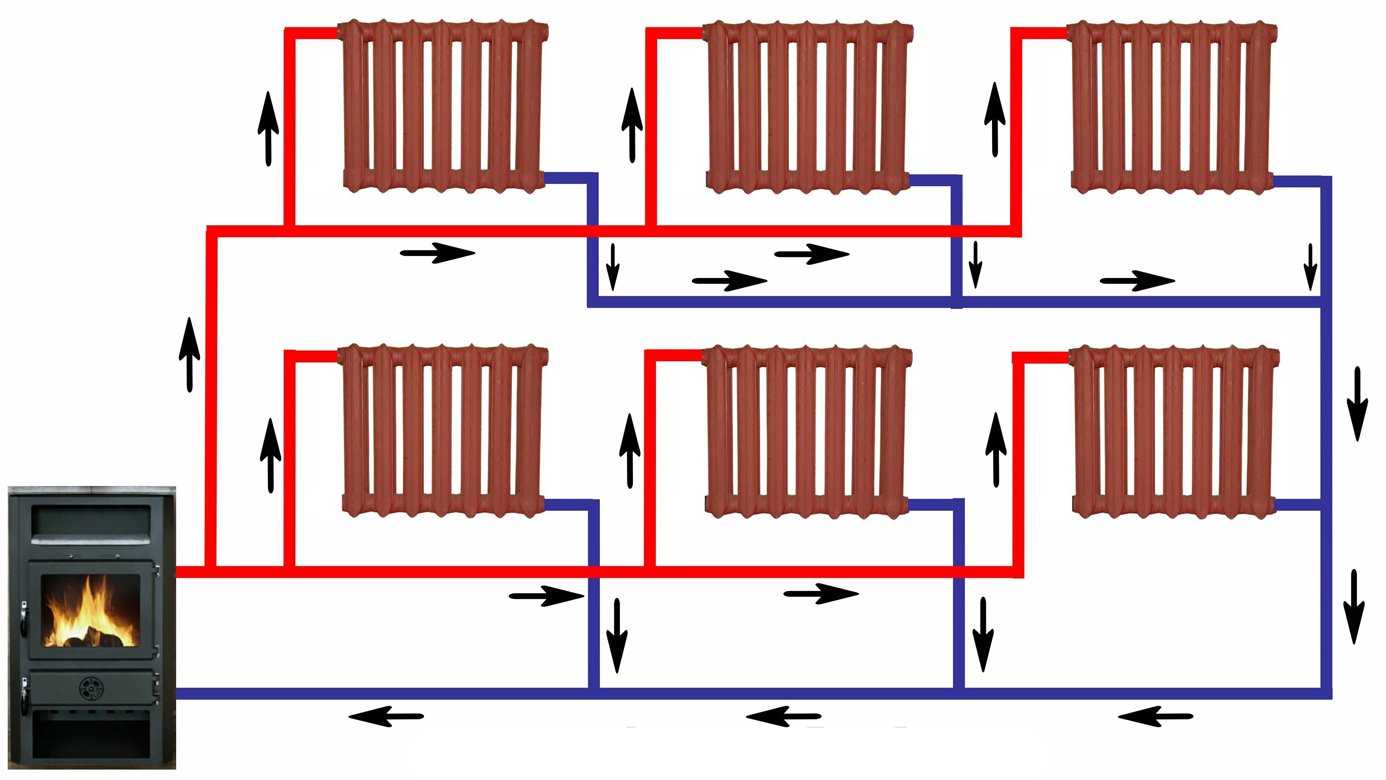

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей
При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

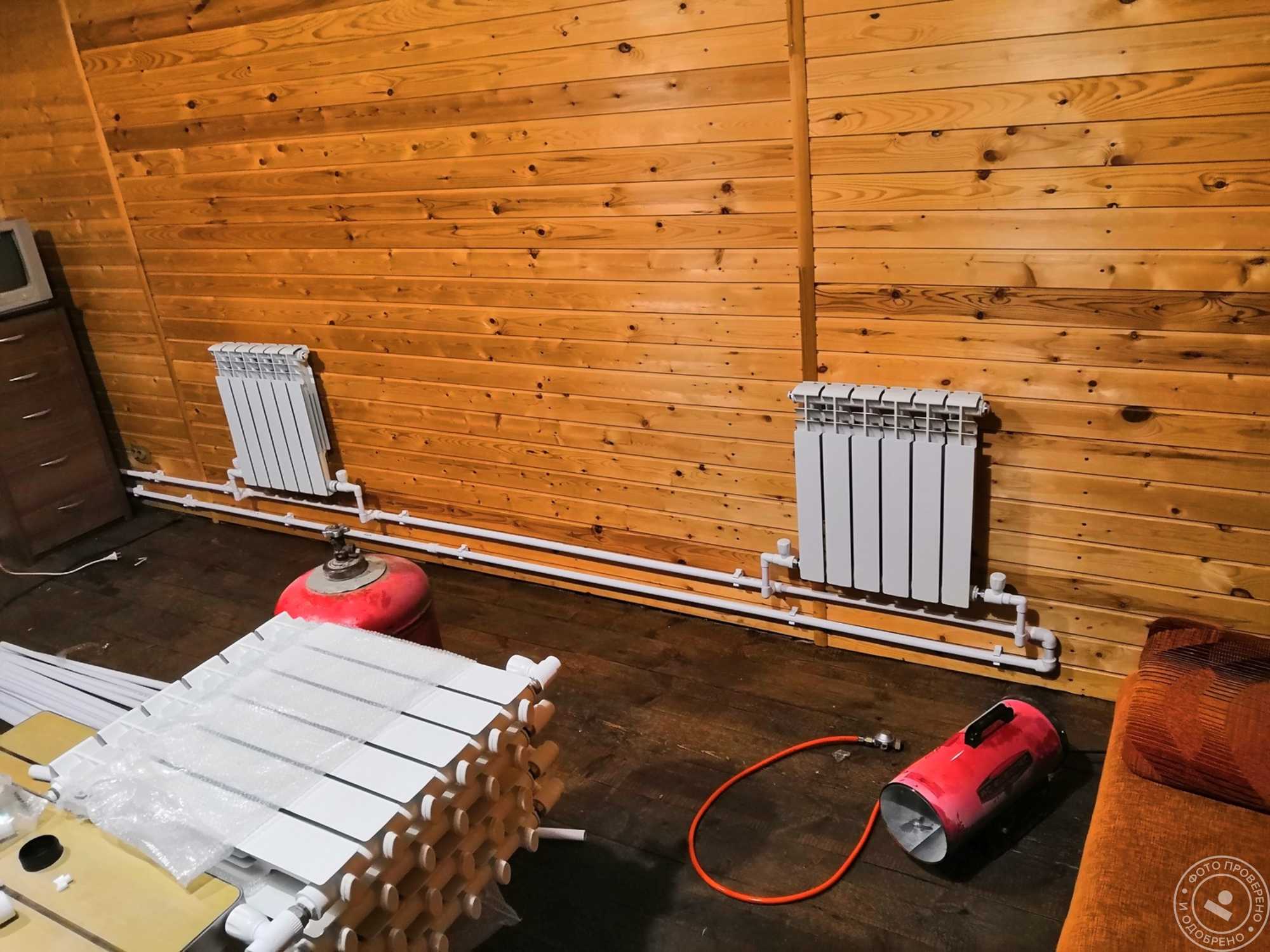

Монтаж трубопровода
Устанавливаем и подключаем радиаторы
С коллекторной схемой всем понятно. Есть коллектор с выходами по количеству радиаторов. Каждый подключаем отдельно от самого коллектора самой тонкой трубой 16 мм.
Для большей экономии на материалах подключаем двухэтажный дом по двухтрубной схеме. Каждый выход с коллектора — это будет стояк на один этаж. От коллектора подключаем так называемые стояки по этажам. Для того чтобы понять как правильно проводить отопление в частном доме и рассчитать диаметры труб обратимся к теории.
Как мы знаем для комфортной температуры в доме нам в среднем нужно обеспечивать тепловую мощность системы отопления в 1 кВт на 1 квадратный метр площади при стандартной высоте потолка 2,5-2,7 м.
Скорость потока жидкости в трубах должна находится в пределах от 0,4 — 0,6 м/с тогда тепловая мощность, которую смогут передавать эти трубы составит (для сшитого полиэтилена/ППР мм):
16/20 мм (вн. 12) — 3,7-5,5 кВт (2 – 4 радиатора);
20/25 мм (вн. 15) — 5,7-8,7 кВт (4 – 6 радиаторов);
25/32 мм (вн. 20) — 10,2-15,3 кВт (6 – 10 радиаторов);
32/40 мм (вн. 25) — 16 – 24 кВт (10 – 16 радиаторов).
Расчет взят из таблицы соответствия скорости к количеству тепловой мощности.
Соответственно если площадь этажа до 100 м кв. то на этаж нам достаточно привести стояк из трубы сечением 25 мм для сшитого полиэтилена и 32 мм для ППР. Далее по уменьшению мощности уменьшаем диаметр трубы таким образом:
К коллектору уходит 25 сшитый полиэтилен. Разветвляем его на этаже тройником 20/25/20 и далее по схеме, а точнее следуя из расчета. На 16 трубу до 5,5 кВт нагрузка, на 20 трубу до 8,7 кВт и т.д. Ну вы поняли…
Рекомендую присмотерется к трубам рехау или их аналогам. О том какая труба рехау лучше подходит для отопления здесь.
Виды пластиковых труб для отопления
В настоящее время производители предлагают несколько типов пластиковых труб для автономного теплоснабжения. Разница между ними заключается в использованных материалах, которые в итоге определяют их свойства. Поэтому до того как сделать пластиковое отопление своими руками обязательно необходимо ознакомиться с характеристиками труб.
Металлопластиковые трубы для отопления
Применяющиеся виды пластиковых труб для отопления можно разделить на три типа – металлопластиковые, полипропиленовые и изделия из сшитого полиэтилена. Каждый из этих видов обладает уникальными эксплуатационными свойствами. Выбор определяется изначальными характеристиками отопления – давление, возможные перепады температур, интенсивность эксплуатации и т.д. Поэтому для изготовления качественного пластикового отопления в частном доме рассмотрим наиболее значимые параметры:
- Температурный режим работы. Наименьшим сохранением жесткости обладают трубы из сшитого полиэтилена – деформация начинается уже при +80°С. Армированные модели полипропиленовых изделий имеют больший температурный порог – до +90°С. Лучшими показателями характеризуются металлопластиковые трубы – до +95°С;
- Надежность соединения. Меньшим показателем надежности обладает водяное отопление из металлопластиковых труб. Зажимные соединения подвержены разгерметизации при резких скачках давления. Такими же отрицательными свойствами обладают трубы из сшитого полиэтилена. Для автономного или централизованного пластикового отопления своими руками рекомендуется использовать полипропиленовые трубы, которые соединяются методом пайки;
- Долговечность. При соблюдении норм эксплуатации время безремонтной работы разводки пластикового отопления может составлять 20-25 лет. Однако этот показатель напрямую зависит от характеристик отопления и множества внешних факторов.
Специалисты советуют выбрать пластиковые трубы для отопления из полипропилена. Они имеют оптимальные показатели стоимости, надежности и могут быть установлены самостоятельно.
Полипропиленовые трубы для отопления
Определяющими показателями при выборе этого типа трубопроводов являются диаметр изделия и тип армирования. Для сохранения жесткости пластиковой оболочки при воздействии высоких температур при изготовлении армированных пластиковых трубы для отопления могут быть использованы следующие материалы:
- Фольгированный алюминий. Недостатком этого вида армирования является вероятность отслоения пластика от усиливающего слоя. Это происходит при несоблюдении технологии изготовления труб;
- Стекловолокно. Относительно новый материал, который характеризуется высокой степенью надежности. Единственным недостатком пластиковые трубы для отопления, армированных стекловолокном, является высокая стоимость.
Учитывая большое количество видов пластиковых труб для отопления как по материалу изготовления, так и по торговым маркам, при выборе нужно обращать внимание на их внешний вид и маркировку. Знание последнего позволит правильно определиться с типом пластиковых труб для конкретной системы отопления

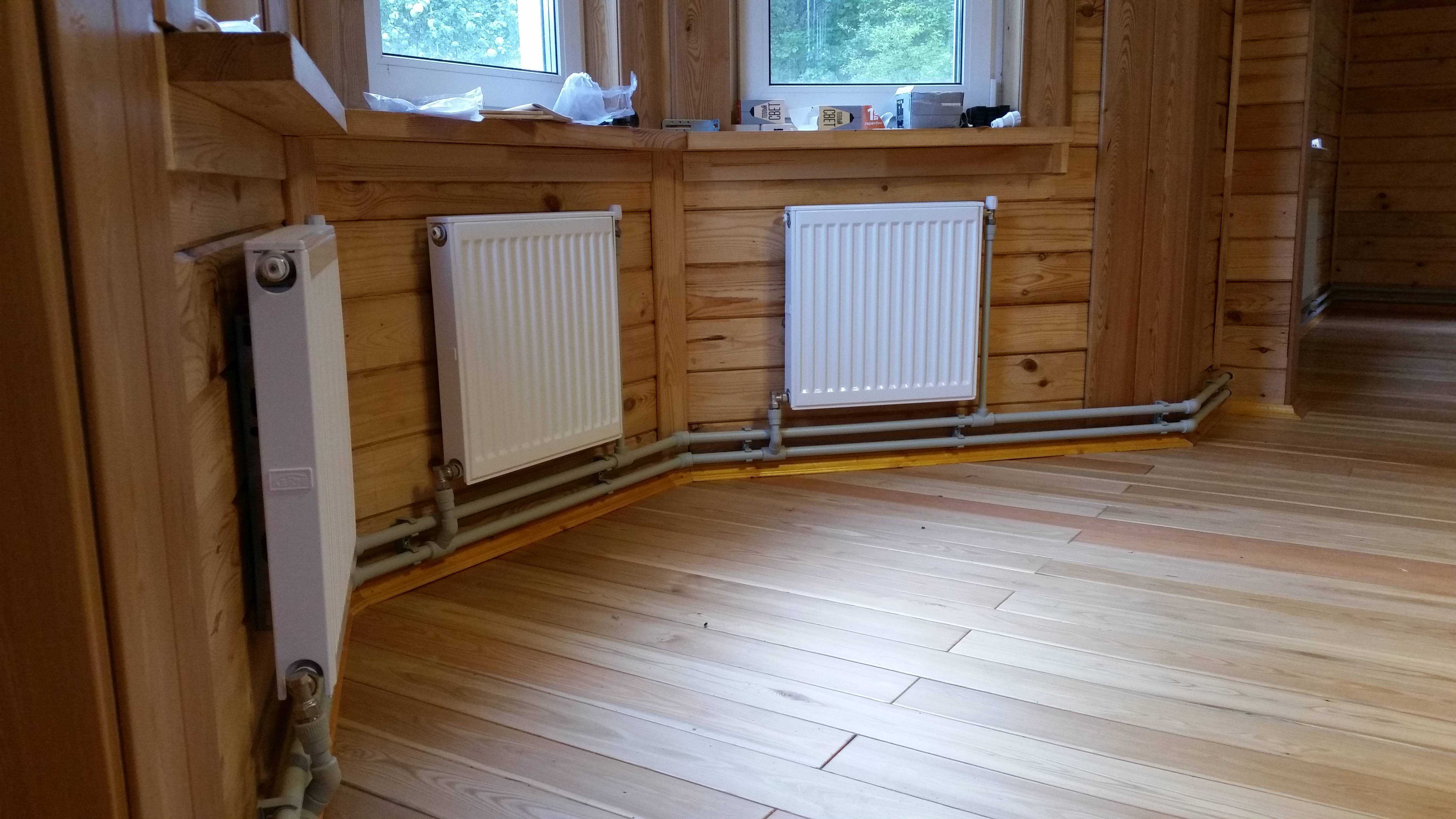

Как сделать двухтрубную систему?
Чтобы избежать значительного остывания теплоносителя по мере продвижения по дому, разработана двухтрубная схема разводки.
Она подразумевает подачу воды к каждому радиатору по одной трубе, а отвод и доставку обратно в котёл по другой.
Каждый радиатор снабжается теплом индивидуально и не зависит от других.
По способу движения теплоносителя двухтрубные схемы различаются на:
- самотёчные — теплоноситель движется под действием тепловой конвекции;
- циркуляционные (напорные) — для его перемещения устанавливается циркуляционный насос.
Виды монтажа и разводки
По способу монтажа труб, соединяющих отопительные батареи, схемы различаются на:
- горизонтальные — когда все радиаторы, расположенные на этаже, питаются от одного стояка, схема нуждается в монтаже на каждый отопительный прибор крана Маевского для стравливания воздуха;
- вертикальные — характеризуется подключением радиаторов к вертикальным стоякам, что считается оптимальным для многоэтажных домов, потому как позволяет подключать к ним отдельно каждый этаж.
Преимущество вертикальной схемы состоит в отсутствии воздушных пробок при работе.
По типу монтажа труб подачи и обратки двухтрубные схемы различаются на:
- тупиковые (встречные) — движение теплоносителя по этим трубам происходит в противоположных направлениях;
- попутные — вода в трубах подачи и обратки движется в одном направлении.
Разводка двухтрубной системы может быть двух видов:
- Верхняя — теплоноситель подаётся сначала в верхнюю часть здания, откуда спускается в отопительные батареи, обратка при этом находится в нижней части системы.
- Нижняя — подающий трубопровод находится в нижней её части, откуда вода по вертикальным стоякам попадает в отопительные приборы. В этом случае труба обратной подачи должна находиться ещё ниже.
Преимущества и недостатки
- В отопительные батареи теплоноситель попадает с одинаковой температурой, что даёт возможность не перегревать котёл и экономить топливо.
- Радиаторы могут настраиваться на индивидуальный тепловой режим, давая установить в каждом помещении комфортную температуру.
- Двухтрубная схема позволяет полностью исключать из сети отдельные радиаторы для их ремонта или замены, что не влияет на работу остальных.
- Система одинаково хорошо функционирует в домах с любой этажностью.
- В такой схеме потери давления невелики, благодаря чему можно установить небольшой и экономичный циркуляционный насос.
К недостаткам двухтрубных схем относится только увеличенный расход материалов при строительстве.
Как выбрать и рассчитать трубы
Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.
Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE
Смотрите это видео на YouTube
Виды труб
Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.
Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).
Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.
Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.
В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.
Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.
Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.
Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.
При выборе модели, необходимо учитывать:
- бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
- маркировку;
- сертификат соответствия на продукцию;
- учитывать коэффициент теплового расширения труб;
- стоимость комплектующих необходимых при монтаже.
Расчёт размера труб
Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.
Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:
- со схемой расположения водяного тёплого пола;
- с участками пола, где будет размещаться мебель, и монтироваться сантехника (трубы под мебелью не устанавливаются).
Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.
Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.
При укладочном шаге:
- 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
- 10 см — 10 м.
Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.
Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
Способы подключения радиаторов
Если выбрано двухтрубное или трехтрубное отопление, батареи нужно подключать точно по схеме. Если здание имеет большую площадь, то для проведения монтажных работ лучше вызвать специалистов.
Существует несколько способов подключения:
- Боковое. Вода в радиатор заходит и выходит с одной стороны. В тех секциях, которые расположены дальше от точки подключения, равномерность прогрева нарушается.
- Верхнее. Такой тип подключения приведет к тому, что нагреваться будет только верхняя половина батареи. Если в системе предусмотрено верхнее подключение, то приобретать нужно предназначенные для него батареи, которые оснащены заглушкой, перенаправляющей жидкость в нижнюю часть.
- Нижнее. Тут тоже исключается полное прогревание всей площади батареи, так как основной поток жидкости двигается в нижней части.
- Диагональное. Предложенный способ подключения позволяет распределить горячую жидкость равномерно.
Последний вариант идеально подходит для двухтрубной системы.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

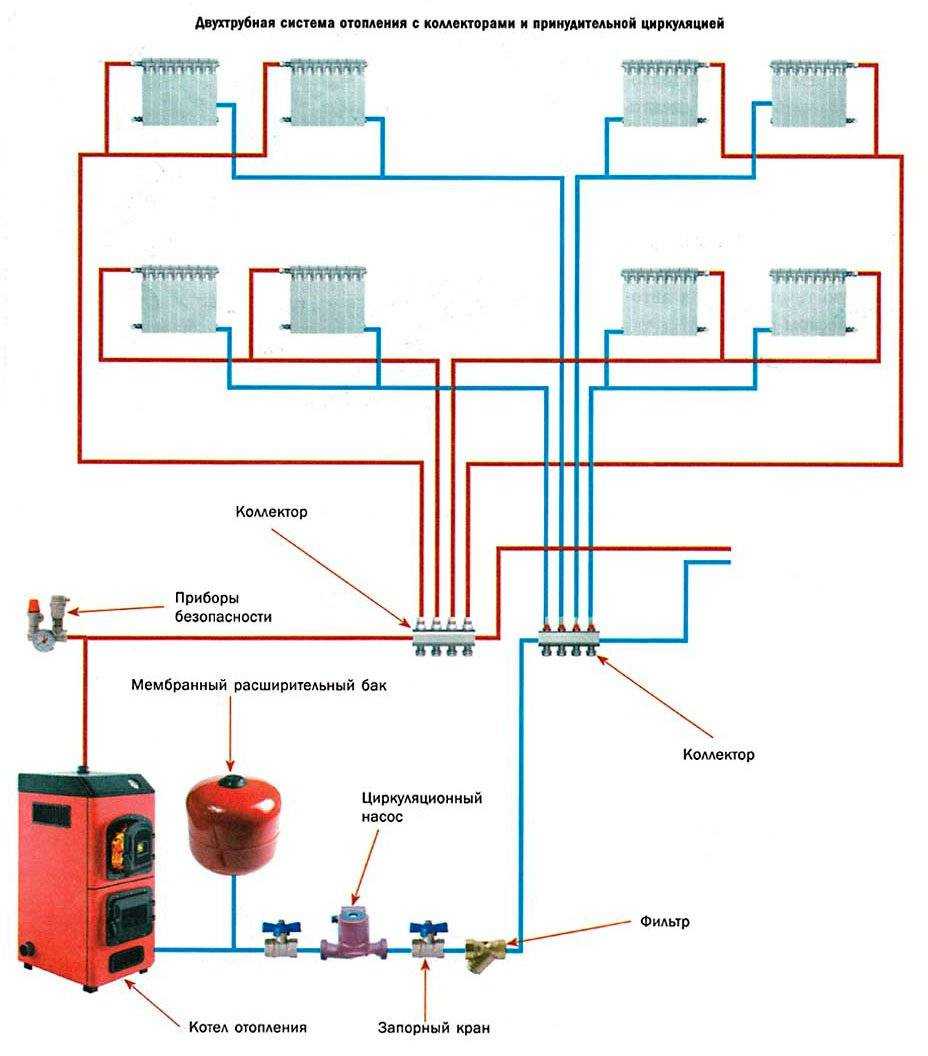

Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Особенности монтажа отопления в частном доме
Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.
Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам
Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание
Проводим монтаж отопления в частном доме
Схема монтажа отопления с тёплым полом в частном доме
В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.
Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.
По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.
Схема такого «пирога» выглядит:
При монтаже теплого пола, на что необходимо обратить внимание, так это на расположение труб. Существуют две основные схемы укладки – «змейка» и «улитка». Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать
Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать.
Интервал между трубами зависит от климата. В регионах где холодно, интервал устанавливают в 10 см, в теплых краях можно сделать побольше – 15 см. Длина труб, которые нужны для укладки, рассчитывается следующим образом.
Если брать за основу расстояние между трубами в 10 см, то на один квадратный метр понадобится 10 м труб, а при расстоянии в 15 см – понадобится 6,5 м.
Что касается самих труб, используются они из металлопластика, сшитого полиэтилена и металлические (медные или гофрированные). Диаметр таких труб должен быть 16 и 20 мм (Ду10, Ду15). Лучше всего подходят трубы из металлопластика.
Когда вы нарисуете схему расположения, то по количеству нагревательных контуров на схеме, приобретаете коллектор с соответствующем количеством выходов.
Итак, как происходит монтаж труб
Основа для пола покрывается полиэтиленовой пленкой с напуском на стены. Затем стены на высоту монолита обклеиваются демпферной полосой. Напуск пленки надо будет вывести поверх этой ленты. После устанавливается специальный шкаф, в котором находятся коллектор и насос.
Затем, по нарисованной схеме устанавливаются трубы, а на деформационных швах протягивается компенсационная лента.
Остается протянуть магистрали к радиаторам и утеплить их теплоизоляционным рукавом. И последнее – коллектор подсоединяется к отопительной системе, а насос – к электросети.
Как только вся сборка будет закончена, все контуры заполняются водой для проверки герметичности стыков.
После того, как вы убедились, что все нормально, можно заливать пол. Для заливки берется цементно-песчаный раствор, в который необходимо добавить пластифицирующую смесь. Приобретается она в магазине. Что касается раствора то его можно сделать самостоятельно из расчета одна часть цемента М400 смешивается с тремя частями песка.
Чтобы правильно и ровно залить пол, нужны специальные металлические рейки, которые при помощи уровня устанавливаются на необходимой высоте. Затем готовится раствор и начинается заливка от самого дальнего угла. Что бы трубы в жидком растворе не поднялись, их оставляют с теплоносителем внутри, тем самым утяжеляя трубы.
Заливается пол участками и каждый участок необходимо выравнивать, а при наличии жидких ямок добавлять в них более густой раствор.
Когда весь пол будет залит, его оставляют застывать примерно суток на двое. Затем поверхность зачищается, демпферная лента срезается, а стяжка опрыскивается водой и накрывается пленкой. Делают это в течение 10 дней. Примерно через месяц цементная стяжка будет готова окончательно и можно приступать к балансировке с помощью специальных вентилей в коллекторе. Ими регулируется расход теплоносителя во всех контурах так, что бы он был одинаковым. Вообще, этот этап рекомендуется делать при помощи специалиста.
После этого проводится проверка уже горячим теплоносителем и монтаж теплого пола можно считать завершенным.
Водяные системы отопления
Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:
- Классические чугунные;
- Стальные;
- Алюминиевые.
Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.
Система водяная «Теплый пол»
Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.
Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.
В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.
Плинтусные системы отопления
Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.
Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.
Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.
Системы с естественной циркуляцией теплоносителя
Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.
Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.
Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.
Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).
Системы с принудительной циркуляцией теплоносителя
Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.
Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.
Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.
Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса
Подсчет расхода тепла на вентиляцию
Для получения общего показателя теплопотерь дома суммируются потери каждой комнаты в отдельности. Для полноты картины нужно взять в учет также подогрев вентиляционного воздуха. Наиболее простой формулой подсчета этого параметра является Qвозд = cm (tв – tн), где:
- Qвозд – вычисляемое количество теплоты на вентиляцию, Вт;
- m – количество воздуха по массе, определяется как внутренний объем здания, помноженный на плотность воздушной смеси, кг;
- (tв – tн) – как в предыдущей формуле;
- с – теплоемкость воздушных масс, принимается равной 0.28 Вт / (кг ºС).
Чтобы определить, сколько нужно тепла для всего дома, складывают величину QТП для дома в целом со значением Qвозд. Мощность котла нужно брать, учитывая запас на оптимальный уровень функционирования (используется коэффициент 1,3). В том случае, когда котел будет обеспечиваться не только подогрев теплоносителя для системы отопления, но также и воды для ГВС, потребуется увеличить запас прочности. Необходимо обеспечить эффективную работу котла сразу на 2 контура, что подразумевает использование коэффициента запаса от 1,5.

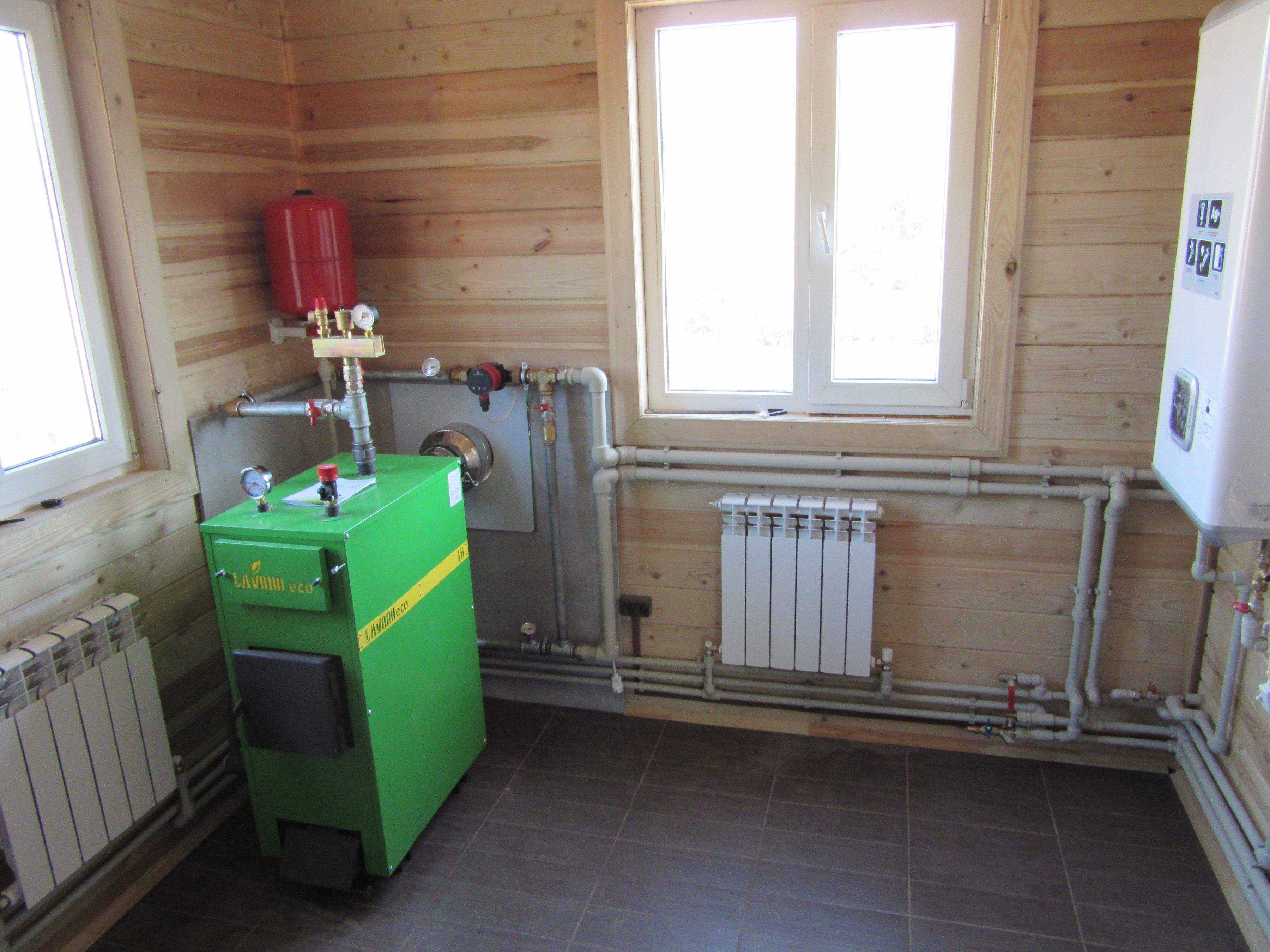

Элементы отопительной конструкции
Чаще всего дома в частном секторе обогреваются с помощью водяного отопления. Выбор на этот вид отопления падает из-за универсальности. Теплоноситель поставляет тепло во все комнаты здания. А сам теплоноситель нагревается одним из возможных энергоносителей. Водяные котлы позволяют организовывать комбинированную подачу тепла с применением двух либо трёх разновидностей:
- трубопроводной сети, которая включает арматурные изделия и приборы;
- теплоносителя;
- приборов отопления: контурные элементы «тёплого пола», обвязка дома трубами или радиаторы.
Чтобы регулировать теплоноситель, выполнять обслуживание отопительной сети, используется запорно-регулирующая арматура и дополнительные элементы.
Дополнительно присутствуют такие элементы:
- расширительная ёмкость;
- насос для циркуляции воды;
- гидравлический разделитель;
- буферный бак;
- коллектор-распределитель;
- бойлер прямого нагрева;
- средства и приборы-автоматы.
Из физики нам известно, что, нагреваясь, вода расширяется. Когда пространство замкнуто, то полученному дополнительному объёму жидкости деться некуда. Чтобы соединения в сети от превышенного давления не разорвались, и нужен расширительный бак. Ёмкость, принимающая излишки воды, выпускается мембранного типа.
Чтобы теплоноситель принудительно циркулировал, монтируют в сеть насос. Если установлено два и больше контуров, то применяют столько же перекачивающих приборов.
Распределительные коллекторы монтируются в отопительных сетях с тёплыми полами. Они применимы и тогда, когда используется подключение радиаторов по лучевой схеме.
Ёмкость со змеевиком (бойлер) – в нём от теплоносителя нагревается вода для потребностей ГВС. Чтобы контролировать температуру и напор в сети, устанавливают манометры и термометры. В качестве приборов автоматизации выступают датчики, регуляторы температуры, контроллеры.
