Теплый пол на балконе (лоджии): выбираем и монтируем

Какие существуют разновидности теплых полов для балкона

Обогревающая конструкции состоит из множества элементов. Это кабели и трубы, которые будут генерировать нагрев и передавать его в воздух. Принцип действия системы строится на использовании трех ресурсов: вода, электричество и инфракрасное излучение.

Общие черты у всех них присутствуют, но у каждой в отдельности есть свои плюсы, ради которых и осуществляется выбор. Первым схожий момент – монтаж конструкции осуществляется на предварительно покрытый теплоизоляцией бетон. Далее ее покрывают слоем стяжки. И уже после устанавливают теплый пол.

Водяной пол

Система укладки у него наиболее сложная. Поступление воды в трубы можно организовать из автономного источника или из центральной системы отопления.

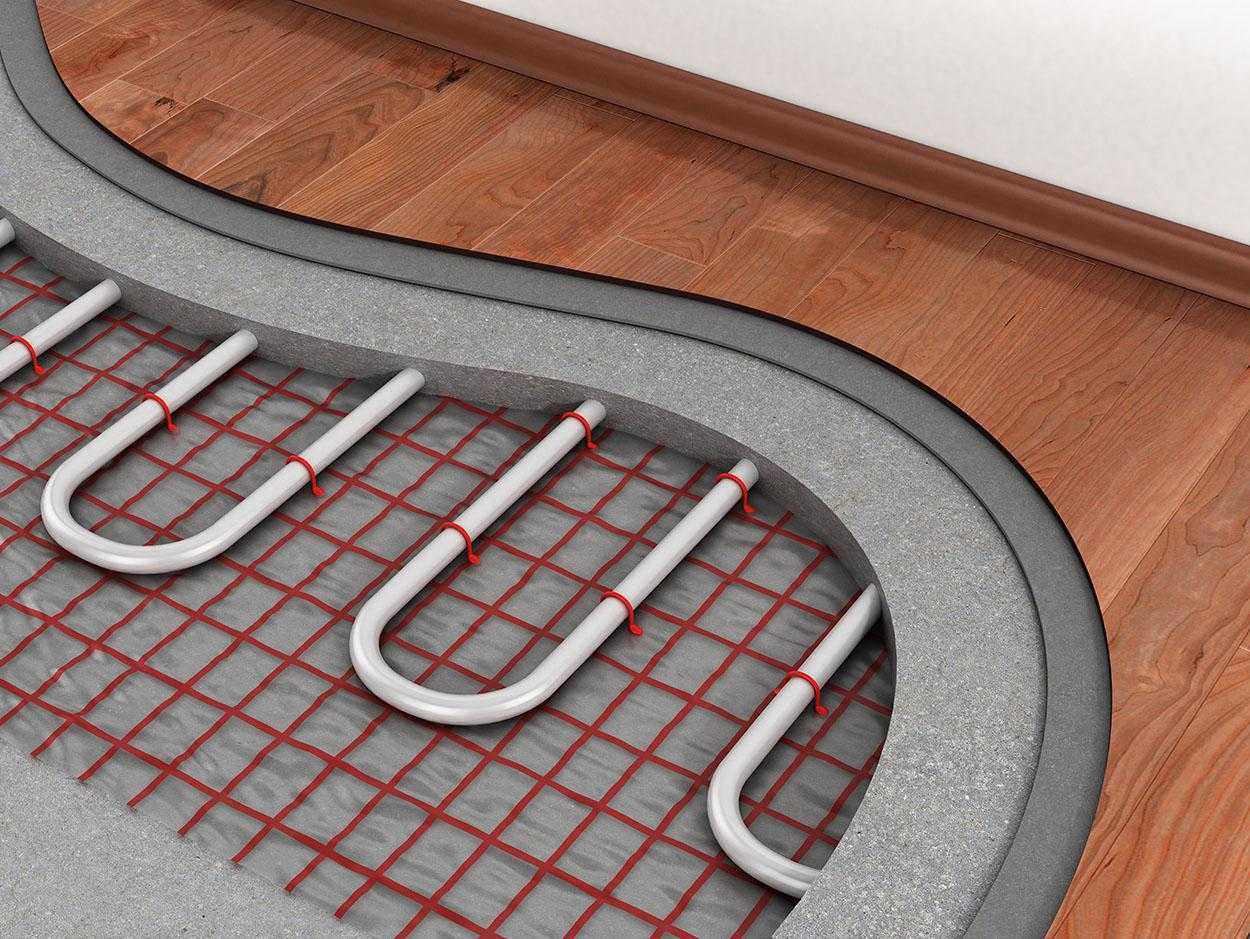

Водяной теплый пол в разрезе

В многоэтажках такая система тоже не устанавливается. Высока вероятность блокировки дальнейшего поступления тепла через трубы центрального отопления в квартиры, которые находятся над той, где произвели монтаж. Преимущества такого вида настила на балконе — высокое качество нагрева воздуха. Его хватает на помещение, которое больше него самого.

Электрический

Этот вариант подходит для высотных зданий и квартир с небольшими балконами. Кабель потребуется небольшой длины, что существенно сэкономит бюджет. Толщина слоя составляет всего 4,5 см. Внутри конструкции отсутствует воздух, поэтому она не способна перегреться.

Электрический теплый пол

Для создания электрической системы нагрева понадобится электрический кабель. Его выкладывают зигзагообразно, петли при этом должны охватывать всю ширину площади балкона. Для кабеля предварительно устанавливается подложка, где расположены секции, за которые он крепится. Поверх нагревательного элемента насыпают песок и кладут цемент, это называется стяжка. Завершают укладку кабельной “змейки” выкладывая кафельную плитку.

Начать пользоваться электрическим обогревом пола можно только через 1 месяц после монтажа. Обогревается он при помощи электричества, для этого должен иметься выход к сети посредством терморегулятора.

Пленочный

Здесь применяется принцип инфракрасного излучения. Нагревательным элементом служит тонкая пленка. На ней покрытие из графитовых полосок и проводников. Терморегулятор проводит ток к проводникам. Этот способ самый простой для самостоятельного монтажа.

Относится к энергосберегающим системам обогрева помещения. Единственный минус — высокая стоимость пленочного покрытия. Поэтому рекомендуется применять для небольших помещений, то есть как раз на балконе или лоджии.

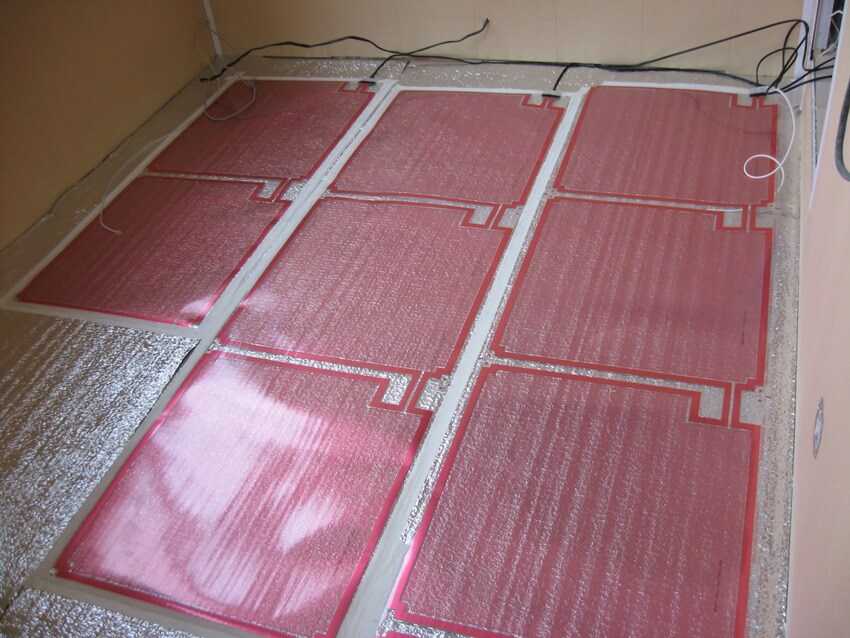

Инфракрасный пленочный пол

Теплый пол на балконе с успехом полностью заменяет другие виды отопления. Он не тратит много ресурсов, незаметен глазу и долго сохраняет эксплуатационные характеристики. Водяной теплый пол используется на дачах, при обогреве террас или лоджий в одноэтажных домах. Но этот способ обогрева помещения полностью зависит от коммунальщиков, которые включают центральную станцию по графику.

С кабельным и инфракрасным настилами такой проблемы нет. Ими можно управлять автономно, самостоятельно прямо из квартиры. Электрические способы применяются везде, где невозможно установить водяной вариант. С успехом заменяют радиаторы и обогреватели, абсолютно безвредны для окружающих. Инфракрасный пол считается экологически безопасной системой нагрева.

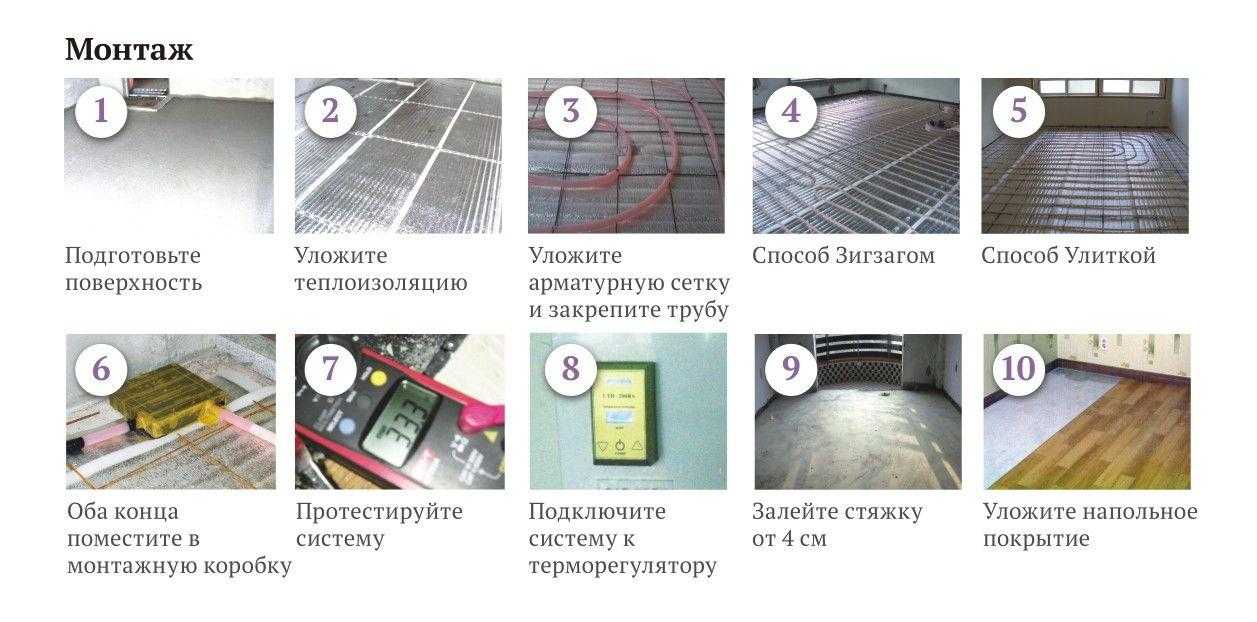

Инструкция по установке теплого водяного пола

• Подготавливаем поверхность. Любые неровности следует устранить заранее. Очистить от мусора и грязи.
• Уложите теплоизоляционный слой. В качестве материала советуют выбирать пенопласт или экструдированный пенополистирол. Их незаменимым качеством считается низкий коэффициент теплопроводности.
• Вдоль стен наклейте демпферную ленту. Она не даст цементу протекать из стяжки в утеплитель, а также ухудшать теплоизолирующие качества утеплителя.
• Поверх гидроизоляции уложите металлическую или пластиковую сетку для армирования. Скрепите её с помощью проволоки. Сетка фиксирует металлопластиковые или полипропиленовые трубы. У труб такого материала есть свойство смещаться с места.
• На сетку укладываем трубы по нашей составленной схеме. Укладка начинается с места, где устроен коллектор. Фиксируем трубы с помощью хомутов, но не затягивайте их туго. Примерный расход составляет две штуки на один метр. Расстояние между хомутами должно быть около метра, между трубами 10 – 30 сантиметров.
• Устанавливаем коллектор. На концы труб надеваем гофру и подключаем.
• Проводим гидравлическое испытание отопительной системы в течение 24 часов. Устанавливаем давление воды около 3-5 бар.
• Если система работает исправно, то переходим к следующему этапу. Заливаем заполненные водой трубы бетонным раствором. Используем бетон не ниже марки М300. Минимальная высота над трубой 3 сантиметра. Помогает равномерно распределить тепло по поверхности.
• Для полного высыхания смеси требуется около месяца. Позже приступаем уже непосредственно к финальному половому покрытию.

Видео инструкция:

Советы по эксплуатации:

• Первый прогрев должен быть не раньше, чем через 3 недели после заливки.
• При первом запуске поднимайте температуру относительно комнатной каждые 2 часа на 5 градусов. Медленный и планомерный нагрев не даст стяжке потрескаться.
• Оптимальной температурой теплоносителя считается +40 — +50 °С. Стоит учесть, что комфортная температура водяного пола для паркета – 30 градусов, для кафеля – 26 градусов, на деревянном покрытии – 24 градуса.

Водяной теплый пол

Источником тепла в них является горячая вода. Ее забирают из системы водоснабжения дома, пропускают через газовый котел, и далее горячая вода течет по трубам, уложенным в бетонную стяжку или между лагами в деревянном полу. От пола нагревается воздух. Например, если на котле будет +37°C, то на полу +24°C, в воздухе +22°C, около потолка +15°C.

Для изготовления теплого водяного пола используют резиновые трубки

Водяные теплые полы подходят под ламинат, линолиум, плитку, дерево. В основном водяные полы устанавливают в частных домах.

Если вы живете в доме с централизованным отоплением, сразу отметайте водяные полы как вариант. Их вынос на балкон для отопления пола запрещен законом. Ведь из-за них у соседей уменьшится напор воды и станут холоднее трубы. Если это вычислят контролирующие службы, последует штраф и требование устранить конструкцию.

• такие полы медленно остывают, и отдельные участки не перегреваются
• газ стоит дешевле электричества. Поэтому стоимость обогрева ниже, чем у электрических полов
• наиболее экологичные и безопасные

Водяной пол укладывают под стяжку, которая дает дополнительную нагрузку на балкон

К сожалению, минусов у такого пола, если устанавливать его на балкон, больше.

• медленно греют, потому что сначала нужно прогреть стяжку
• от нагрева трубами воздух становится более сухим по сравнению с кабельными и инфракрасными полами
• долгий и трудоемкий монтаж
• монтаж обойдется дороже электрических полов. Фирмы по установке берут за установку и материалы – от 600 до 1500 руб. за кв. м.
• бетонная стяжка утяжеляет балкон. Она равна весу большого мотоцикла
• бетонная стяжка прибавляет 3 см к полу. Вместе с теплоизоляционными прокладками и напольным покрытием пол увеличится на 5 – 10 см.
• если работы по установке труб были проведены некачественно, то всегда есть вероятность прорыва трубы и затопления соседей снизу. Найти утечку сложно, нужно будет разбирать стяжку

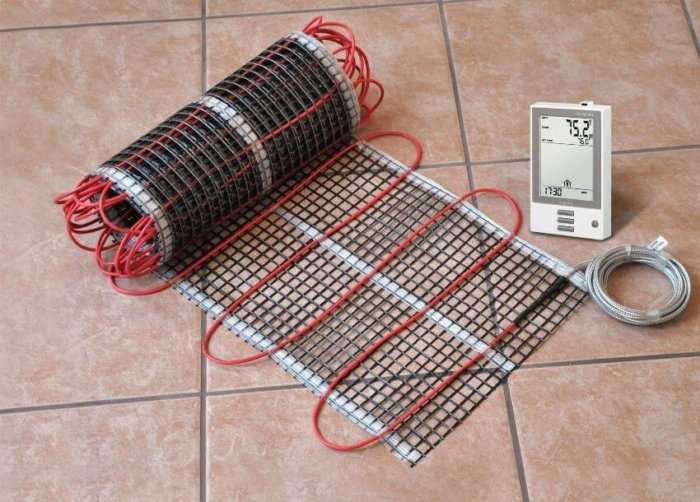

Нагревательные маты и их виды

Нагревательный мат — по сути, тот же электрический кабельный пол, но провод уже закреплён на стекловолокнистой сетке. Длиной маты от 50 см до 3 метров, шириной чаще 50 см. Работают данные тёплые полы от электроэнергии 220 Вт. В устройстве используется кабель диаметром 2,5 и 4, 5 мм.

В электрических матах применяется провод двух видов:

1. Одножильный — оба конца подключаются к терморегулятору, поэтому обустраивать обогрев с таким кабелем сложнее. Минус провода — излучение электромагнитного поля, он не рекомендован для укладки в помещениях, где человек проводит много времени. Плюс — стоимость не высокая.
2. Двужильный — более совершенный вид, подходит для балкона. При его размещении, не требуется выводить оба конца к регулятору. Такой кабель излучает минимум электромагнитных волн, поэтому для людей не опасен.

Электрические маты с любым из этих видов проводов способны прослужить не один год.

Плюсы и минусы

Основные достоинства греющих электрических матов:

• не отнимают высоту помещения, так как толщина «пирога» всего около 2 см;
• экономичны — расход электричества не значителен;
• просты в монтаже.

Но стоимость матов выше, чем цена обычного кабельного пола.

Маты рекомендованы для обогрева на не продолжительное время, для постоянной работы они не предназначены. Изделие нельзя укорачивать. Поэтому выбрав тёплый пол в виде матов, предварительно нужно измерить площадь балкона.

Источники

• https://aniko-gas.ru/pokraska/podogrev-pola-na-balkone.html
• https://stroyday.ru/remont-kvartiry/balkony-i-lodzhii/teplyj-pol-na-balkone-svoimi-rukami.html
• https://saucyintruder.org/teplyj-pol-na-balkone/
• https://gidpola.ru/teplyi/tyoplyj-pol-na-balkone-svoimi-rukami.html
• https://postroyka-dom.com/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
• https://TrubaNet.ru/teplyjj-pol/teplyj-pol-na-balkone-i-lodzhii.html
• https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-na-balkone.html
• https://uteplenieplus.ru/kak-uteplit/balkon/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami/
• https://vse-otoplenie.ru/vybiraem-teplyj-pol-na-balkon-nahodim-lucsij-variant
• https://handspc.ru/delaem-teplye-poly-na-balkone-svoimi-rukami-infrakrasnyj-elektriceskij-vodanoj
• https://dekoriko.ru/balkony/teplyj-pol-svoimi-rukami/
• https://odstroy.ru/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami-vybor-i-podklucenie/
• https://grand-electro.ru/otoplenie/teplyy-pol-na-balkone-i-lodzhii-svoimi-rukami-ego-vidy-i-instrukciya-montazha.html
• https://plitkahelp.com/ukladka/teplyj-pol-na-balkone-pod-plitku

Преимущества

Плитка имеет следующие преимущества:

• долговечность;
• надежность;
• прочность;
• устойчивость к перепадам температуры;
• стойкость к химическим и биологическим средам;
• быстрота чистки и монтажа.

Для укладки пола используется керамическая плитка, обладающая невысокой ценой и малым весом. При правильной эксплуатации этого материала, можно получить продолжительный срок службы изделия. При повреждении плитки, она подлежит замене без необходимости проведения демонтажных работ всей поверхности пола.

При выборе плитки, нужно обратить внимание на ее размеры, так как она бывает: средней, большой и маленькой. Чтобы выбрать правильный размер плитки, следует обратить внимание на параметры балкона

Если балкон большой, то и плитку можно использовать соответствующую.

При укладке плитки на теплый пол, следует выбрать оптимальный вариант монтажа. Существуют такие распространенные варианты, как: шахматный, стандартный, диагональный и елочка. Если плитка одного тона, тогда используется стандартный вариант. При монтаже плитки следует знать, что укладка осуществляется непосредственно с центра помещения, а не краев.

После всех проведенных работ, балкон превращается в дополнительную часть жилого помещения, где можно приятно и комфортно проводить время.

Подписаться

ПолезноБесполезно

Альтернативные способы утепления

Теперь другой вопрос — о способах утепления. Забегая вперед, отметим, что система полов с подогревом бывает двух видов: электрическая и водяная. Но есть и другой способ утепления основания — при помощи пенопласта, пеноплекса, пенофола или минеральной ваты.

Наша статья немного о другом, — именно о системах полов с подогревом, но чтобы вы имели представление и об альтернативных способах утепления, — мы коротко обговорим этот момент. Если же перспективу утеплиться при помощи «классических» материалов вы не рассматриваете, — можете смело пропустить этот раздел.

Приступая к работе, необходимо подготовить основание (непосредственно бетонную стяжку). Никто не говорит о том, чтобы заливать новую (хотя, в некоторых случаях это необходимая мера). Нам следует осмотреть основание на предмет выявления трещин и других дефектов. Если обнаружите трещины в основании, — их нужно расширить, а затем — замазать цементным раствором.

Если обнаружите места, где образовалась плесень, — ее также нельзя оставлять без должного внимания. Обработайте поверхность проникающей или другим антисептическим средством. Причем, не только пораженные грибковыми колониями места, но и всю (!) остальную площадь. Плесень не только вредна для здоровья, но и постепенно разрушает стройматериалы, а это нам совершенно ни к чему.

Затем нужно «отбить» уровень (определить высоту будущего пола). Для этого используйте лазерный уровень — работать с ним намного удобнее, чем с водяным

После этой важной процедуры следует проложить слой гидроизоляции (рубероид или обычная клеенка) — в том случае, если используете минвату. Затем — соорудить деревянный каркас из бруса

Иными словами, — сделать обрешетку, в секции которой мы будем вкладывать наш утеплитель. Теперь — закладываем минвату или пенопласт/пеноплекс. Сверху можно проложить вспененный полиэтилен, фольгированной стороной — наружу, после чего уложить на пол фанеру или OSB.

Вот, в сущности, все. Теперь можно укладывать напольное покрытие (паркет/ламинат/линолеум/ковролин). Но можно оставить пол без покрытия. Вернее, покрыть ОСБ специальным лаком для пола, чтобы структуры плиты осталась на виду.

В общем, как мы и говорили, балкон и лоджия — это те места в вашей квартире, которые не только можно превратить в помещение практически любого назначения, но и провести там интересные творческие дизайнерские эксперименты.

Здесь мы представили информацию о работе с «классическими» утеплителями — лишь в общих чертах. Так как контекст нашей сегодняшней беседы несколько другой. А чтобы вы могли получить более подробную информацию, — прочтите другие статьи, размещенные на нашем уютном сайте:

• «Как утеплить пол на балконе и лоджии своими раками»,
• «Как правильно сделать пол на лоджии»,

А также статьи, не связанные с обработкой основания, но имеющие прямое отношение к балкону/лоджии:

• «Чем лучше отделать и утеплить стены на балконе»,
• «Как утеплить потолок с минимальными затратами»,

Вот такой небольшой «список литературы». Теперь переходим непосредственно к сути нашего вопроса.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Организация отопления

Самовольный перенос батареи на лоджию строго запрещен, так как это затрагивает весь стояк центрального отопления. Установка батареи на лоджии –дополнительная нагрузка на систему: снижается общий теплообмен и скорость циркуляции теплоносителя по системе, а нарушения в установке могут привести к образованию воздушных пробок и заморозке системы отопления всего дома.  Несанкционированная перенос и врезка в центральную систему отопления приведет к административной ответственности, большим финансовым потерям, вас обязуют вернуть все в первоначальный вид, кроме того, заплатите баснословный штраф за вынос батареи на лоджию.

Видео по выносу радиатора

[su_youtube url=»https://www.youtube.com/watch?v=U9297TwtDsk»]

Для законного переноса отопления придется пройти множество согласований. В переносе есть смысл, если лоджия большая, с выносом батареи вы получите несколько дополнительных метров жилой площади, практически отдельную комнату с отоплением, а как следствие, увеличите стоимость квартиры.

Что делать, чтобы получить разрешение на перенос батареи:

• Заказать инженерный расчет теплопроводности, и утеплить лоджию в соответствии с расчетами.
• Получить заключение сертифицированной компании о том, что лоджия остеклена и утеплена согласно нормам СНиП, исключено промерзание батарей.
• Выбрать схему выноса отопления, подготовить проект, получить разрешение на перенос батареи.

Только при грамотном остеклении и утеплении лоджии, если вам удастся доказать, что лоджия теплое, а не летнее помещение, вы сможете получить разрешение на вынос.

Важно: Перенос батарей и их подключение к центральной системе лучше доверить профессионалам, в случае аварийных ситуаций именно они будут нести ответственность за неграмотный перенос, протечки либо разморозку системы отопления.

Установка

Чтобы не отапливать улицу, а лоджия всегда оставалась теплой, перед тем как перенести батареи, оклейте стену фольгированным экраном.

Отражающий экран позволяет снизить теплопотери

Для равномерного прогрева помещения, чтобы отделка лоджии не портилась от перепадов температуры, целесообразно переносить батарею из комнаты под окно лоджии. По нормативам СНиП батарея на лоджии должна занимать в длину не менее половины длины окна, это поможет избежать промерзания стен по углам.

Слева – правильный перенос, справа — неправильный перенос радиаторов

Примеры подсоединение радиаторов и теплоотдача

Для переноса радиатора под окнами делается разметка: 100 мм вниз от подоконника, от пола до батареи 60-120 мм. От стены батарея должна отступать на 20 мм и более. Один кронштейн ставится внизу, посередине, он фиксирует нижнюю часть в неподвижном состоянии, и два — сверху, на них приходится весь вес батареи. Если в батарее более 12 секций нужно добавить еще один верхний кронштейн.

Собираем батарею: ставим прокладки, закручиваем глухие и проходные заглушки, монтируем кран маевского и «американки». Далее батарею навешиваем на кронштейны.

Плотно закручиваем отсекающий кран, чтобы перекрыть подачу теплоносителя. Если кран не предусмотрен, то батареи придется переносить после отопительного сезона.

Схема переноса батареи

Обрезаем старый радиатор, делаем резьбу и устанавливаем входной кран. Через фитинги соедините трубой новую батарею и кран. Для уплотнения и герметизации соединений используйте паклю или фум-ленту.

Схема переноса батареи с перемычкой – байпасом

Внимание: При переносе батареи на лоджию, следите, чтобы не было контруклона, это поможет избежать завоздушивания системы отопления.

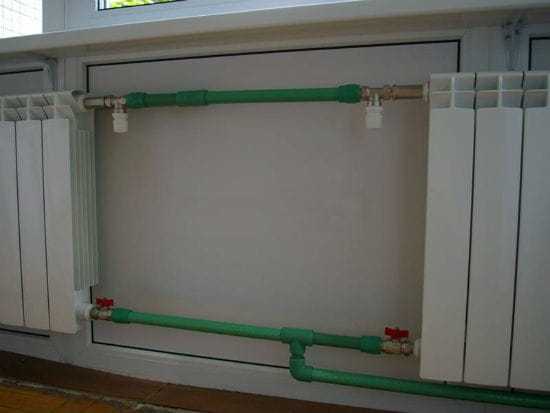

Отопление лоджии, фото переноса и соединения батарей

Какой тёплый пол лучше использовать на балконе?

Какой тип тёплого полового обогрева лучше использовать для балкона или лоджии? Этим вопросом задаются многие владельцы данных помещений. Есть разные виды греющих полов — водяной, кабельный, инфракрасная плёнка:

1. Водяной — наиболее дорогое устройство, состоящее из труб, он чаще монтирующиеся в стяжку.
2. Электрический кабельный — в нём кабель выступает элементом нагрева. «Пирог» также заливается бетонным раствором.
3. Инфракрасная плёнка — нагрев производится за счёт карбоновых пластин, они излучают ультрафиолетовые волны.

Балкон — это выступающая плита, которая не может выдержать большие нагрузки, поэтому водяная тяжёлая конструкция тут не подходит. Устанавливать на балконе под стяжку электрический тёплый пол также не рекомендуется. Наиболее подходящей считается инфракрасная плёнка, она мало весит и проста в установке.

В лоджиях, водяную или электрическую модель под стяжку можно рассматривать, если данные нагрузки на плиту допустимы в конкретном случае. Для этого, необходимо рассчитать заранее уровень нагрузок.

Электрический ТП на стену? Можно или нет, какой вид выбрать и произвести установку.

Чтобы определить, какой тёплый пол лучше выбрать, мы подробно рассмотрим каждую модель.
